5 月 7 日，苹果在开发者后台发布通知，2018 年 7 月起，所有 iOS 应用必须适配 iOS11 系统，并且必须支持 iPhone X 的超级 Retina 显示。

距离 7 月还有一周时间，七麦研究院再次提醒还没有完成适配的开发者需要尽快更新。

另外，今天给大家分享一篇《高效的 iPhone X 适配技术方案》，作者通过改锚点的方式，分别实现在 NGUI 和 UGUI 上 iPhone X 适配技术方案，并结合自身项目经验，阐述了主要的实现细节，希望对广大的游戏开发者有借鉴意义。

适配来源：按照苹果官方人机界面指南：
https://developer.apple.com/ios/human-interface-guidelines/overview/iphone-x/

在 iPhone X 异形屏幕上，苹果提出了 Safe Area 安全区的概念，这个安全区域的意思是，UI 在 Safe Area 能够保证显示不会被裁切掉。

按照苹果的设计规范，要求我们把 UI 控件放在 Safe Area 内，而且不能留黑边。在 Unity 中就需要解决，怎么以更少的工作量把所有界面的控件停靠在 Safe Area 内，黑边的部分用场景或者背景图填充。

当我们横持 iPhoneX 的时候：
iPhone X 整体像素为 2436 x 1125 像素；
整体 SafeArea 区域为 2172 x 1062 像素；

左右插槽（齐刘海和圆角，再加一个边距）各 132 像素；

底部边距（由于 iPhoneX 没有 Home 键，会有一个虚拟的主屏幕的指示条）主屏幕的指示条占用 63 像素高度，顶部没有边界是 0 像素。

一、技术方案

1. 改相机 ViewPort
直接把 UI 相机的视口改为 Rect(132/2436, 0, 2172/2436, 1062/1125)，然后把背景图设为另外一个相机。这样做的好处是，完全不用改原来的 Layout。坏处是，多个 UI 的情况下，背景图和主 UI 之间的深度关系要重新设置。

2. 缩放
把主 UI 的 Scale 设为 0.9，背景图的 Scale 设为 1.1，这样就能不留黑边。这个方法的好处是简单，坏处是会引起一些 Tween 已及 Active/InActive 切换之间的问题。

3. 改锚点
分 2 种情况，NGUI 和 UGUI 都有点不同。正好我都有 2 个项目的完整适配经验，所以才写了这个分享。

二、实现细节

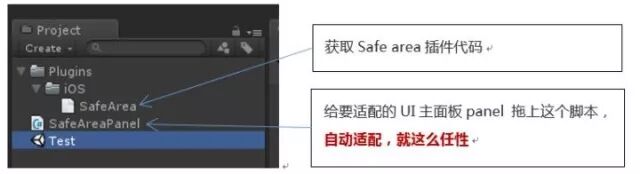

首先我们拿到 iPhone X 安全区域，Unity 得开发插件 OC 代码来获取。SafeArea.mm 拷贝到项目的 Plugins/iOS 目录中。

//获取iPhoneX safeArea
//Jeff 2017-12-1
//文件名 SafeArea.mm
#include <CoreGraphics/CoreGraphics.h>
#include "UnityAppController.h"
#include "UI/UnityView.h"

CGRect CustomComputeSafeArea(UIView* view)
{
CGSize screenSize = view.bounds.size;
CGRect screenRect = CGRectMake(0, 0, screenSize.width, screenSize.height);

UIEdgeInsets insets = UIEdgeInsetsMake(0, 0, 0, 0);
if ([view respondsToSelector: @selector(safeAreaInsets)])
insets = [view safeAreaInsets];

screenRect.origin.x += insets.left;
screenRect.size.width -= insets.left + insets.right;

float scale = view.contentScaleFactor;
screenRect.origin.x *= scale;
screenRect.origin.y *= scale;
screenRect.size.width *= scale;
screenRect.size.height *= scale;
return screenRect;
}

//外部调用接口
extern "C" void GetSafeArea(float* x, float* y, float* w, float* h)
{
UIView* view = GetAppController().unityView;
CGRect area = CustomComputeSafeArea(view);
*x = area.origin.x;
*y = area.origin.y;
*w = area.size.width;
*h = area.size.height;
}

（向下滑动可看更多）

设计通用的适配 component，哪些面板要适配，就直接添加这个脚本：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

/// <summary>
/// 设计安全区域面板（适配iPhone X）
/// Jeff 2017-12-1
/// 文件名 SafeAreaPanel.cs
/// </summary>
public class SafeAreaPanel : MonoBehaviour
{

private RectTransform target;

#if UNITY_EDITOR
[SerializeField]
private bool Simulate_X = false;
#endif

void Awake()
{
target = GetComponent<RectTransform>();
ApplySafeArea();
}

void ApplySafeArea()
{
var area = SafeAreaUtils.Get();

#if UNITY_EDITOR

/*
iPhone X 横持手机方向:
iPhone X 分辨率
2436 x 1125 px

safe area
2172 x 1062 px

左右边距分别
132px

底边距 (有Home条)
63px

顶边距
0px
*/

float Xwidth = 2436f;
float Xheight = 1125f;
float Margin = 132f;
float InsetsBottom = 63f;

if ((Screen.width == (int)Xwidth && Screen.height == (int)Xheight)
|| (Screen.width == 812 && Screen.height == 375))
{
Simulate_X = true;
}

if (Simulate_X)
{
var insets = area.width * Margin / Xwidth;
var positionOffset = new Vector2(insets, 0);
var sizeOffset = new Vector2(insets * 2, 0);
area.position = area.position + positionOffset;
area.size = area.size - sizeOffset;
}
#endif

var anchorMin = area.position;
var anchorMax = area.position + area.size;
anchorMin.x /= Screen.width;
anchorMin.y /= Screen.height;
anchorMax.x /= Screen.width;
anchorMax.y /= Screen.height;
target.anchorMin = anchorMin;
target.anchorMax = anchorMax;
}
}

（向下滑动可看更多）

using System.Collections;
using System.Collections.Generic;
using System.Runtime.InteropServices;
using UnityEngine;

/// <summary>
/// iPhone X适配工具类
/// Jeff 2017-12-1
/// 文件名 SafeAreaUtils.cs
/// </summary>
public class SafeAreaUtils
{
#if UNITY_IOS
[DllImport("__Internal")]
private static extern void GetSafeArea(out float x, out float y, out float w, out float h);
#endif

/// <summary>
/// 获取iPhone X 等苹果未来的异性屏幕的安全区域Safe are
/// </summary>
/// <param name="showInsetsBottom"></param>
/// <returns></returns>
public static Rect Get()
{
float x, y, w, h;
#if UNITY_IOS && !UNITY_EDITOR
GetSafeArea(out x, out y, out w, out h);
#else
x = 0;
y = 0;
w = Screen.width;
h = Screen.height;
#endif
return new Rect(x, y, w, h);
}
}

（向下滑动可看更多）

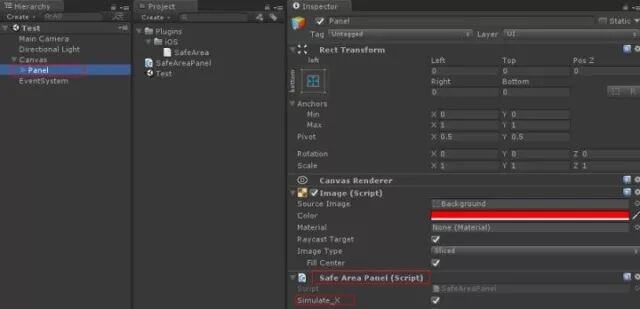

比如这样，给 Panel 加了 Safe Area Panel 这个组件，勾选 Simulate_X 模拟 iPhone X 运行。

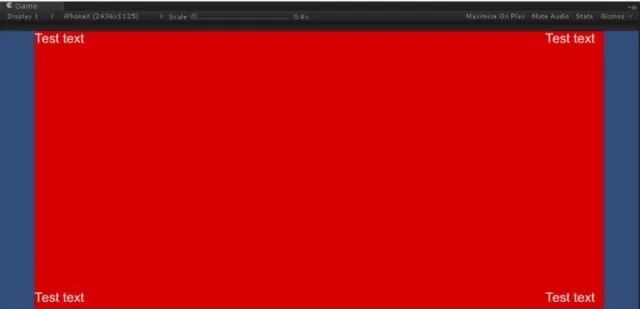

运行时图（红色区域是UI主面板正常是全屏的，这里根据 Safe Area，自动适配后调整锚点展示的左右边距下边距，最底层蓝色区域是场景或者 UI 背景图区域）。

添加一个 812x375 就可以模拟 iPhoneX 的效果

如果是旧项目是使用 NGUI 来开发的，原理一样，也得用到以上 Safa Area.mm 来获取安全区域，不同处在于修改 NGUI 的源码，而 NGUI 版本有好多。不要忘记把 SafeArea.mm 拷贝到项目的 Plugins/iOS 目录中。我提供思路和核心代码，需要你结合自己使用的 NGUI 来修改。

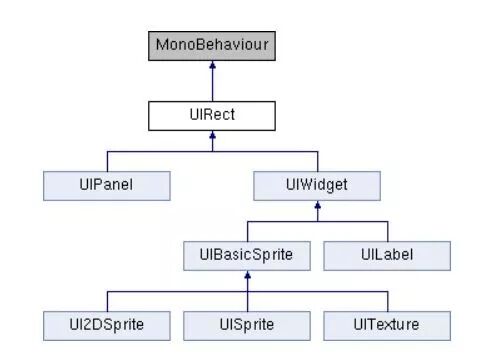

NGUI 中 UI Sprite、UILabel、UIPanel 等等都是继承抽象类 UIRect。

UIRect UI 矩形包含 4 个锚点（每边一个），我们就是要控制锚点在安全区域显示。

在 NGUITools.CS 中增加代码：

#if UNITY_IOS && !UNITY_EDITOR
[DllImport("__Internal")]
private static extern void GetSafeArea(out float x, out float y, out float w, out float h);
#endif

public static Rect SafeArea
{
get
{
return GetSafeArea();
}
}

/// <summary>
/// 获取iPhone X 等苹果未来的异型屏幕的安全区域SafeArea
/// </summary>
/// <returns>Rect</returns>
public static Rect GetSafeArea()
{
float x, y, w, h;
#if UNITY_IOS && !UNITY_EDITOR
GetSafeArea(out x, out y, out w, out h);
#else
x = 0;
y = 0;
w = Screen.width;
h = Screen.height;
#endif
return new Rect(x, y, w, h);
}

#if UNITY_EDITOR
static int mSizeFrame = -1;
static System.Reflection.MethodInfo s_GetSizeOfMainGameView;
static Vector2 mGameSize = Vector2.one;

/// <summary>
/// Size of the game view cannot be retrieved from Screen.width and Screen.height when the game view is hidden.
/// </summary>

static public Vector2 screenSize
{
get
{
int frame = Time.frameCount;

if (mSizeFrame != frame || !Application.isPlaying)
{
mSizeFrame = frame;

if (s_GetSizeOfMainGameView == null)
{
System.Type type = System.Type.GetType("UnityEditor.GameView,UnityEditor");
s_GetSizeOfMainGameView = type.GetMethod("GetSizeOfMainGameView",
System.Reflection.BindingFlags.NonPublic | System.Reflection.BindingFlags.Static);
}
mGameSize = (Vector2)s_GetSizeOfMainGameView.Invoke(null, null);
}
return mGameSize;
}
}
#else
/// <summary>
/// Size of the game view cannot be retrieved from Screen.width and Screen.height when the game view is hidden.
/// </summary>

static public Vector2 screenSize { get { return new Vector2(Screen.width, Screen.height); } }
#endif

public static bool Simulate_X
{
get
{
#if UNITY_EDITOR
return (Screen.width == 812 && Screen.height == 375);
#else
return false;
#endif
}
}

/// <summary>
/// 模拟iPhone X比例
/// </summary>
public static float Simulate_iPhoneXScale
{
get
{
if (!Simulate_X) return 1f;

/*
iPhone X 横持手机方向分辨率:2436 x 1125 px
SafeArea:2172 x 1062 px
左右边距分别:132px
底边距(有Home条):63px
顶边距:0px
*/
float xwidth = 2436f;
float xheight = 1125f;
float margin = 132f;

return (xwidth - margin * 2) / xwidth;
}
}

（向下滑动可看更多）

锚点的适配最终都会调用 NGUITools.GetSides 这个方法，这个方法实际上是 NGUI为Camera 写的扩展方法。

找到 NGUITools.cs 的 static public Vector3[] GetSides(this Camera cam,float depth,Transform relativeTo)。我们追加一个 bool showInSafeArea, 默认 false。

static public Vector3[] GetSides(this Camera cam, float depth, Transform relativeTo, bool showInSafeArea = false)
{
#if UNITY_4_3 || UNITY_4_5 || UNITY_4_6 || UNITY_4_7
if (cam.isOrthoGraphic)
#else
if (cam.orthographic)
#endif
{
float xOffset = 1f;
#if UNITY_IOS
if (showInSafeArea)
{
xOffset = SafeArea.width / Screen.width;
}
#elif UNITY_EDITOR
if (showInSafeArea)
{
xOffset = Simulate_iPhoneXScale;
}
#endif

float os = cam.orthographicSize;
float x0 = -os * xOffset;
float x1 = os * xOffset;
float y0 = -os;
float y1 = os;

Rect rect = cam.rect;
Vector2 size = screenSize;

float aspect = size.x / size.y;
aspect *= rect.width / rect.height;
x0 *= aspect;
x1 *= aspect;

// We want to ignore the scale, as scale doesn't affect the camera's view region in Unity
Transform t = cam.transform;
Quaternion rot = t.rotation;
Vector3 pos = t.position;

int w = Mathf.RoundToInt(size.x);
int h = Mathf.RoundToInt(size.y);

if ((w & 1) == 1) pos.x -= 1f / size.x;
if ((h & 1) == 1) pos.y += 1f / size.y;

mSides[0] = rot * (new Vector3(x0, 0f, depth)) + pos;
mSides[1] = rot * (new Vector3(0f, y1, depth)) + pos;
mSides[2] = rot * (new Vector3(x1, 0f, depth)) + pos;
mSides[3] = rot * (new Vector3(0f, y0, depth)) + pos;
}
else
{
mSides[0] = cam.ViewportToWorldPoint(new Vector3(0f, 0.5f, depth));
mSides[1] = cam.ViewportToWorldPoint(new Vector3(0.5f, 1f, depth));
mSides[2] = cam.ViewportToWorldPoint(new Vector3(1f, 0.5f, depth));
mSides[3] = cam.ViewportToWorldPoint(new Vector3(0.5f, 0f, depth));
}

if (relativeTo != null)
{
for (int i = 0; i < 4; ++i)
mSides[i] = relativeTo.InverseTransformPoint(mSides[i]);
}
return mSides;
}

（向下滑动可看更多）

还需要改动 UIRect 和 UIRectEditor 的相关方法：

1. 在 UIRect.cs 中添加

[HideInInspector][SerializeField]public bool mShowInSafeArea = false;

2. 修改 GetSides 的调用

/// <summary>
/// Convenience function that returns the sides the anchored point is anchored to.
/// </summary>
public Vector3[] GetSides (Transform relativeTo)
{
if (target != null)
{
if (rect != null) return rect.GetSides(relativeTo);
if (target.camera != null) return target.camera.GetSides(relativeTo, rect.mShowInSafeArea);//这里增加了是否在安全区域的参数
}
return null;
}

/// <summary>
/// Get the sides of the rectangle relative to the specified transform.
/// The order is left, top, right, bottom.
/// </summary>

public virtual Vector3[] GetSides (Transform relativeTo)
{
if (anchorCamera != null)
{
return anchorCamera.GetSides(relativeTo, mShowInSafeArea);//这里增加了是否在安全区域的参数
}
else
{
Vector3 pos = cachedTransform.position;
for (int i = 0; i < 4; ++i)
mSides[i] = pos;

if (relativeTo != null)
{
for (int i = 0; i < 4; ++i)
mSides[i] = relativeTo.InverseTransformPoint(mSides[i]);
}
return mSides;
}
}

（向下滑动可看更多）

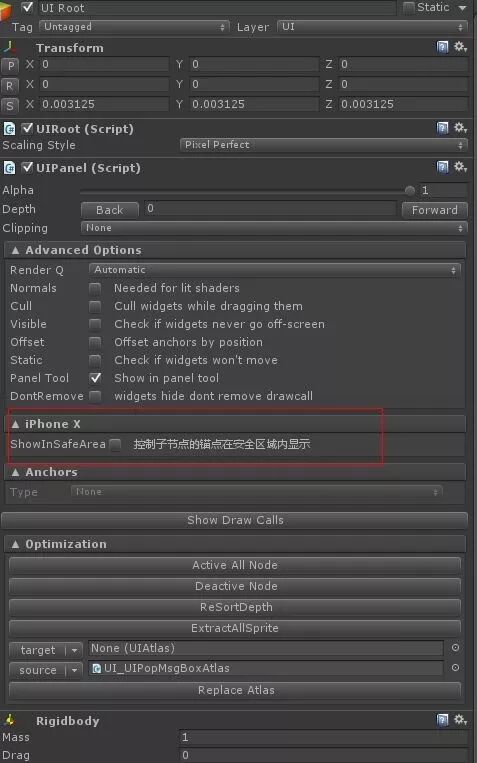

3. UIRectEditor.CS 扩展下

/// <summary>
/// Draw the "Anchors" property block.
/// </summary>

protected virtual void DrawFinalProperties ()
{
if (!((target as UIRect).canBeAnchored))
{
if (NGUIEditorTools.DrawHeader("iPhone X"))
{
NGUIEditorTools.BeginContents();
{
GUILayout.BeginHorizontal();
NGUIEditorTools.SetLabelWidth(100f);
NGUIEditorTools.DrawProperty("ShowInSafeArea", serializedObject, "mShowInSafeArea", GUILayout.Width(120f));
GUILayout.Label("控制子节点的锚点在安全区域内显示");
GUILayout.EndHorizontal();

}
NGUIEditorTools.EndContents();
}
}

//......原来的逻辑....
}

（向下滑动可看更多）

4. GetSides 的调用加上 mShowInSafeArea。

补充：实际项目中，部分节点是UIAnchor来设置，所以这个脚本也要适配找到UIAnchor的UpDate。

if (pc.clipping == UIDrawCall.Clipping.None)
{
// Panel has no clipping -- just use the screen's dimensions
float ratio = (mRoot != null) ? (float)mRoot.activeHeight / Screen.height * 0.5f : 0.5f;
mRect.xMin = -Screen.width * ratio;
mRect.yMin = -Screen.height * ratio;
mRect.xMax = -mRect.xMin;
mRect.yMax = -mRect.yMin;
}

5.这里都是直接使用 Screen.width 和 Height，要改成安全区域 Safe Area.width 和 Safe Area.height。

if (pc.clipping == UIDrawCall.Clipping.None)
{
// Panel has no clipping -- just use the screen's dimensions
float ratio = (mRoot != null) ? (float)mRoot.activeHeight / NGUITools.SafeArea.height * 0.5f : 0.5f;
mRect.xMin = -NGUITools.SafeArea.width * ratio * NGUITools.Simulate_iPhoneXScale;
mRect.yMin = -NGUITools.SafeArea.height * ratio;
mRect.xMax = -mRect.xMin;
mRect.yMax = -mRect.yMin;
}

这样 NGUI 也就可以了。

添加一个 812x375 就只可以直接预览：

以上，因为我的两个上线项目恰好分别适配了 UGUI 和 NGUI，所以根据经验，总结了高效的 Unity3D 适配 iPhone X 技术方案，希望大家能有收获。
