提资模块的进阶---详图协同
文/张爱新
大部分企业在推行二维协同设计时，都是分步推行，起始阶段均是从平面开始。随着平面推行已经足够熟练，就会思考进一步扩展协同范围。那么，平面协同之后应该是先总图还是先详图呢？可以根据团队的需求确定。相比之下，详图协同辐射的范围会大一下，有着明显的提资需求，如果没有详图协同，提资模块是不完整的；总图协同有深浅之分（除了专业内可以有很多模块以外，还可以跟地下室及地上单体产生关系。），如果仅是解决总图提资底图的需求，跟平面协同逻辑没有任何区别，可以帅先执行，毕竟没有这块，提资模块也不完整。详图协同要复杂一点，比如：平面类详图，其底图来自大平面图，自己需要先处理一道，然后再解决提资问题。

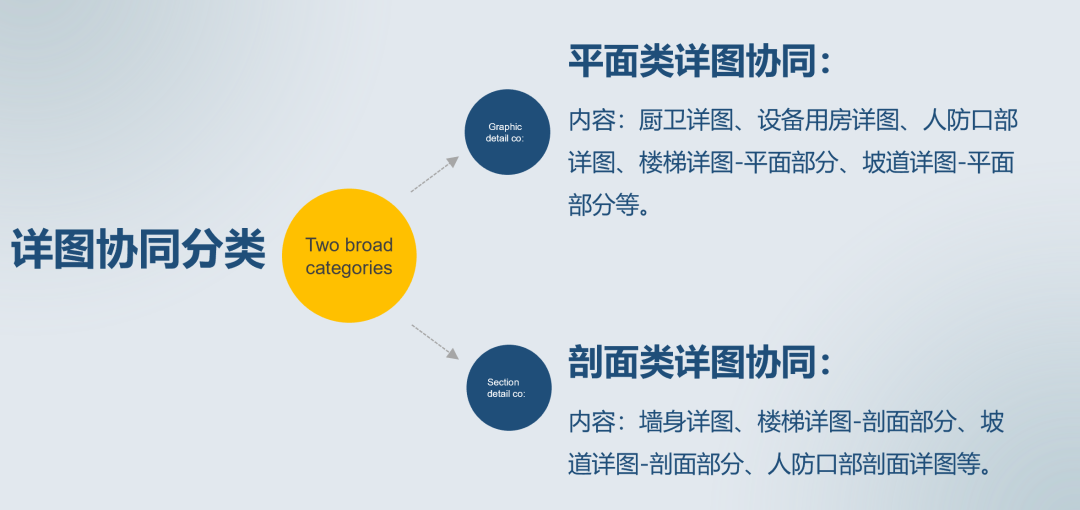

可以做协同的详图类别，基本上分为两大类，一类是平面类详图，包括户型放大、设备用房详图、厨卫详图、人防口部详图等。还包括楼梯详图的平面部分，坡道详图的平面部分等。平面类协同一般是建筑提资给设备专业做底图用。而结构专业的很多详图也需要表达平面，但建筑的提资内容不是很好用，所以一般结构不用建筑平面详图底图，都是自己再画一遍。详图协同第二类，就是剖面类详图，一般是建筑与结构的协同，协同内容主要是构件的剖面轮廓。这类详图包括：墙身详图、楼梯详图、坡道详图等。
平面类详图

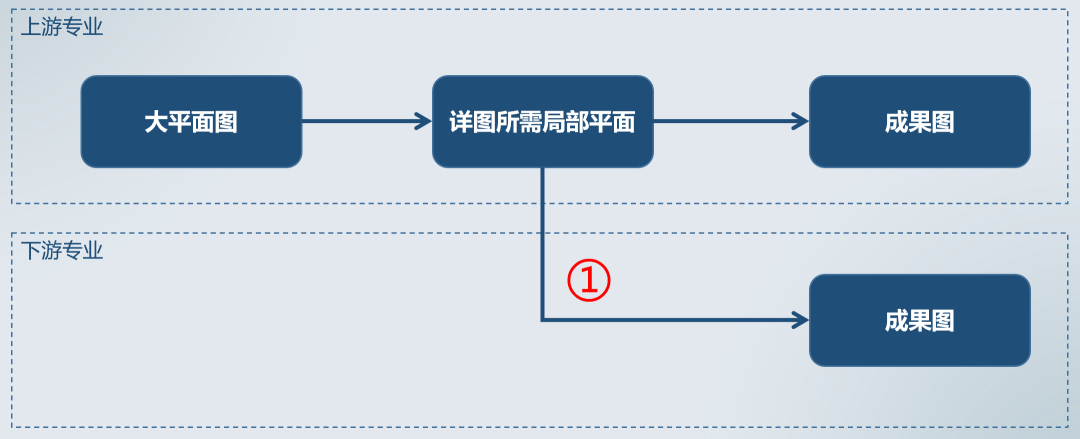

平面类详图提资前底图的实现是关键，大体有两个方法一个是大图剪裁方式，另一个是通过图纸空间方式组织。第一种方式的优点就是简单，易操作；参照逻辑清晰，全部过程在模型空间即可完成。但有明显的缺点就是一组模块只能剪裁成一个详图底图（当然两到三个也尚可）。那么对于一组模块里有多个需要画详图的局部，那么就需要复制多组大平面模块。对于类似设备用房详图一般数量较少，仅需少量剪裁次数就可以，但对于楼梯、卫生间、人防口部等平面数量很多，副本数量过多，可能会导致文件负荷太大。

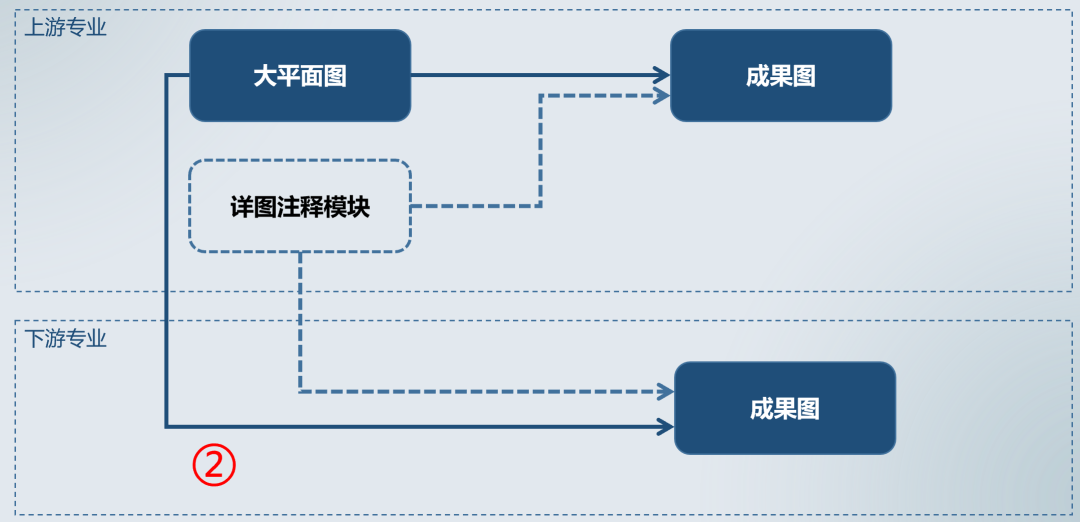

第二种方式，是通过图纸空间出图方式，这样的话大平面底图无需剪裁，大平面底图在模型空间内，通过视口把想画详图的局部截取出来。每个视口可以随意移动、构图。图框也在图纸空间插。这种方式从理论上来说是很理想的，只是很多人不习惯图纸空间的操作。而且有部分图元需要在图纸空间绘制。同一个图一部分在模型空间，一部分在图纸空间，一旦错位再恢复都要调整很久，所以一般视口锁定是必须的。同时还有一个体验感问题，就是如果图纸空间用多了，会导致开启文件速度变慢，这是很多人都给我反馈过的问题，反而我自己试过几次还好。
以上方式，可以不用增加模块数量即可完成详图协同。实际上还有第三种方式，就是详图模块做成独立模块，这种方式需要增加模块数量，增加组织难度，但后续工作非常顺畅。也不适合详图数量非常多的情况。
剖面类详图
剖面类详图协同，一般是建筑和结构的协同，协同内容往往是剖面轮廓，而该剖面轮廓是给结构配筋用的底图。比如：墙身详图、楼梯详图、坡道详图等。
剖面详图参照逻辑要简单很多，就是直接做个剖面轮廓线模块，然后两个专业分别参照即可。确保主要部分是同步更新。这个剖面轮廓一般除了墙身详图由建筑专业发起及维护以外，其余均由结构专业发起及维护。如果说剖面类详图协同稍有点复杂性的，就是这个剖面类轮廓到底应该由谁来发起及日后的维护，是值得我们思考的内容。因为不一定是一个选择，我们既可以由设计需求专业发起及维护，也可以由技术实现专业发起及维护，还可以由需求方发起，技术实现专业维护。第三种方式是有一个权限改变的动作。三类方式我们都曾经用过，这也是体现协同精细化的思考。
实际项目应该是各类方式均能用到，不同类型的详图用不同的方式。不管用哪种方式，包括很多细节，均要掌握相应的处理技巧。如果想深入并系统性了解详图协同，《模块级协同进阶二：详图协同》课程可以给到帮助。
