CAD效率工具 | 提高一倍效率的指标计算工具

文/张爱新

       统计类工具我们希望做到无感，不做什么操作，想看数据就有。对于按照规则画的图，由工具来做数据统计不算是难事。就是这个规则一般包括：特定图层、特定图块、特定多义线等。规则如果是融入到制图规则里，如特定图层、特定图块等可以通过样板文件、种子文件、插件等的嵌入，然后养成绘图习惯等方式，这就不算增加工作量，属于无感部分。指标统计工作分为：围面积线和数据归集。围面积线还是需要手动，数据归集就是插件的长项了。图中只要是按照规则围了面积线，然后插入面积框（确定计算范围）。就可以做到随时查看指标了。

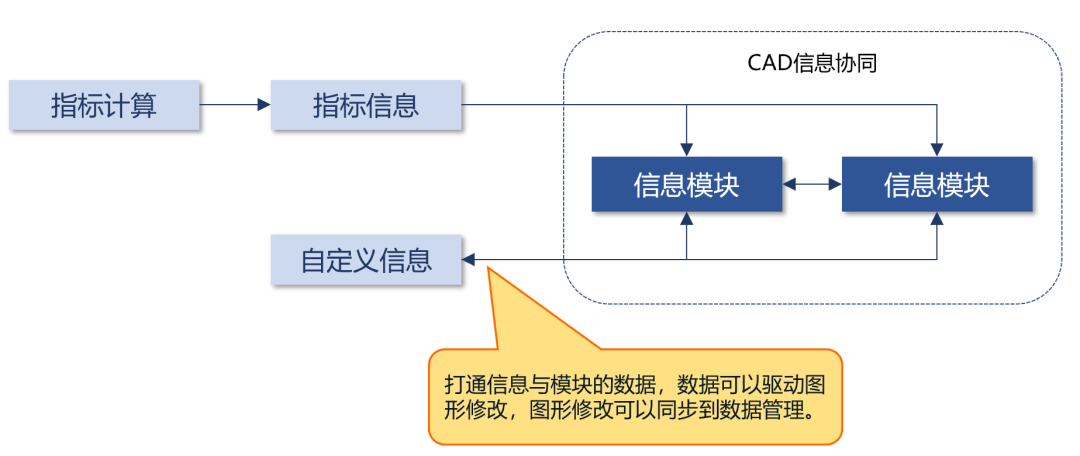

       指标统计插件是有企业版和个人版的。对于统计整个项目的指标，肯定需要跨文件，甚至不同人完成。那么企业版有足够的优势，因为企业版是挂在协同平台（智源云协同平台）上的，有项目管理能力，让插件可以跨文件、不同人协作完成。同时由于有协同平台加持，指标信息可以作为信息模块外参方式插入到任何图纸中，确保整个项目的信息数据是一致的。（详见下图流程）

       所以之前我们并未考虑开发个人版指标统计插件，但有设计师反馈希望我们能够提供这个个人版的工具，所以我们就想了一个办法，通过设置本地一个数据文件夹来交换数据，类似协同平台项目管理的数据共享。但这就需要每个用于计算指标的图纸文件需要指定一次数据位置。实际是指定一次项目文件夹就行，插件会在项目文件夹下生成一个名为“_area_data”的数据文件夹，该文件夹下以及其子文件夹下的所有cad文件操作指标计算时，插件会自动找到“_area_data“文件夹。所以指定数据文件一个项目可以只指定一次即可。因为这个动作是“有感”的，所以我们一直想尽量减少这个动作的次数。

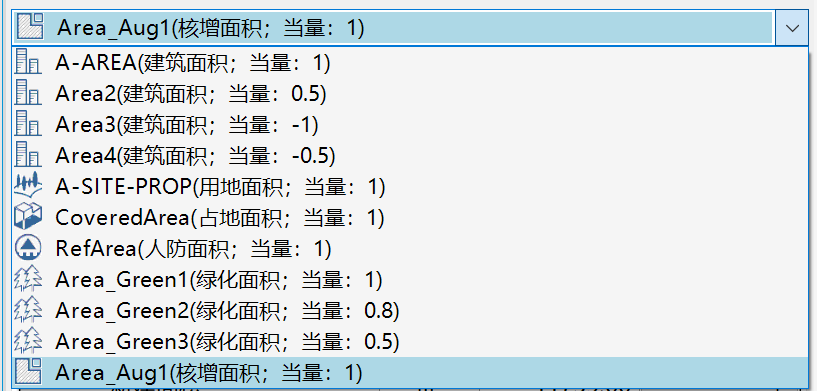

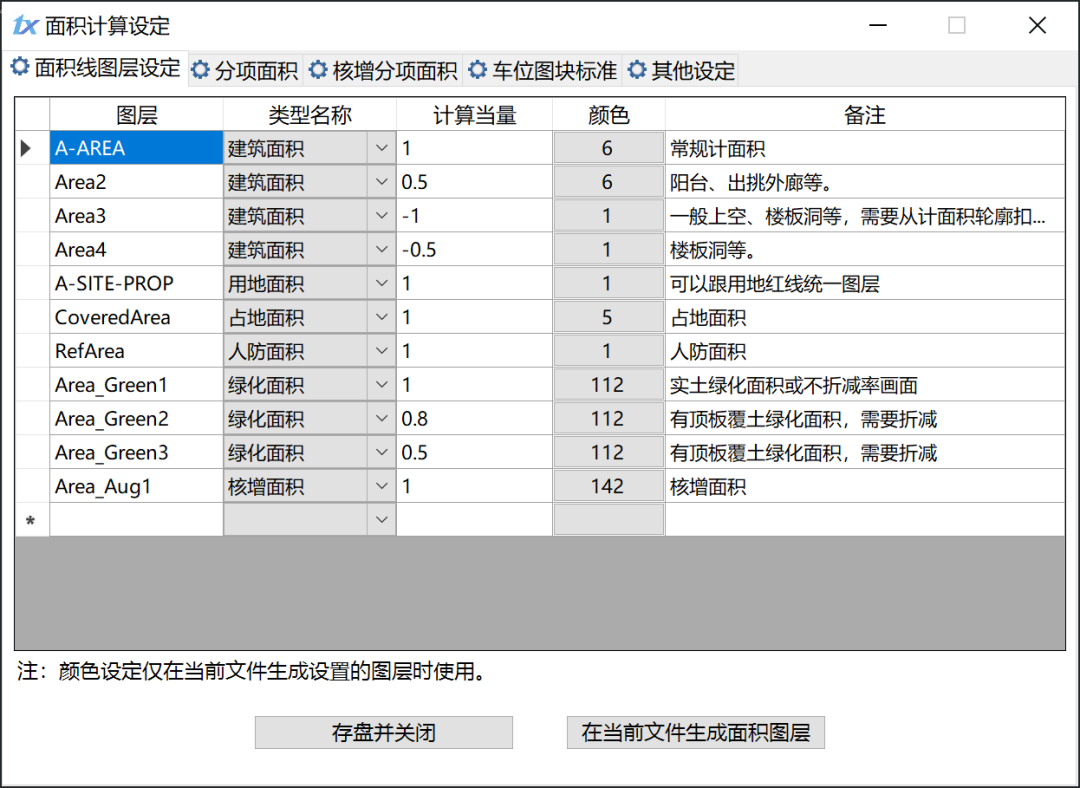

       面积指标是基于特定图层的闭合pline线统计的，所以为了提升设计师的体验，我们在图层管理方面下了点功夫。根据面积类别拆分逻辑（见下图），从粗到细有四级划分：面积类别、地上与地下、面积当量、分项，这四级里面积类别和当量是通过特定图层划分的(详见下图设定界面)。

       所以图层数量较多，我们提供了一个类似cad的图层编辑工具，区别在于我们只编辑面积图层。一键操作的包括面积图层全开、全关、分离、取消分离，以及面积线加粗等。其次编辑图层可以通过先选择面积线，然后选择面板上的弹出列表，这个列表仅一点不同就是包含图层的设定信息。

       地上与地下分类方式是通过楼栋信息实现的，区分地上地下类别的仅有建筑面积、核增面积、绿化面积，其余无关。通过图框楼栋名称可以界定该平面是指地上建筑还是地下建筑；目前地上与地下的区分需要楼栋区分，就是说地下室需要是按照独立楼栋。

 · 情景1：如每栋别墅有自己的地下室，那么需要把每栋别墅拆分成两栋方可准确汇总计算；

 · 情景2：如负一层平面有半地下室，同时有地上面积。那么该层需要把面积线手动拆成两层，分别套面积框，一个地上楼栋的，一个地下楼栋的。

       分项面积是更加精细化统计需求，仅有建筑面积和核增面积可以附加。建筑面积分项比较复杂，分为两级。同时加上地上、地下的拆分基本够用。核增面积分项没那么复杂，目前只分一级，暂时够用。建筑面积的分项面积应用更加广泛，除了常规的建筑类型面积拆分，以及配套面积细分指标之外，还可以灵活分类，比如：新建与改建的拆分；商品房面积与返迁面积拆分等。

       指标统计包含了车位统计，之前这个车位统计需要是“地库设计“插件绘制的车位方可，后来简化了识别特定图块名称前缀方式，前缀和车位当量可以自定义。实际上基于这个逻辑，我们可以统计所有特定名称的图块，目前仅是因为该插件给建筑专业使用，而建筑专业总指标里只有车位属于这类统计，如果有其他需求，可以反馈给我们，我们可以升级优化。

       指标统计我们目前的着力点大多是用在数据归集方面，这也是电脑软件所具有的优势，目前在体验感方面需要得到更多的反馈，我们好改善。“无感“的目标一直存在。
