盘点本学堂的CAD插件
文/张爱新
建筑设计插件的开发一直没有停过，今年插件在建筑剖面和快绘户型有了质的飞跃。尤其快绘户型2.0具有AI属性，同时已经可以做到三维模型的创建。但因计算量非常大，常规电脑创建时间有点长，好在不需要人操作，都是电脑自己在运行。CAD插件开发至今已有7个主要板块，本来是9个板块，由于适用面较窄已经有两个停止更新升级了。但好的功能还会融入到这7个板块。这7个板块包括：制图工具、楼梯剖面、门窗设计、建筑剖面、地库设计、快绘户型、指标统计。除了制图工具没有专业属性以外，其余插件基本上都只是建筑专业的，虽然有一些外专业朋友也问过，但这个确实没办法扩展到其他专业，开发外专业的插件有点难度。

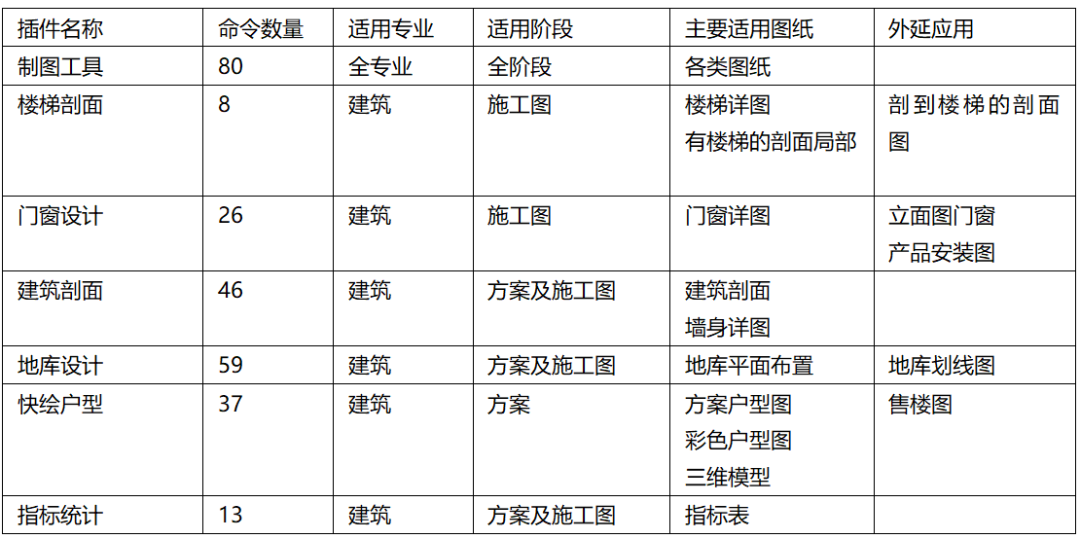

今天我们汇总一下这7个插件的特点及适用范围，以下三个表，分别从适用范围、效率体现以及升级空间三方面阐述。
1、插件的适用范围
插件适用范围是插件价值的门槛，我初始开发插件是基于施工图出图系统，不想把时间花在画图上，所以一个一个排查：到底有哪些还可以继续提效的，建筑专业常规出图系统，除了平立剖以外大量的都是详图，占施工图设计的将近一半画图量，但其设计含量不高，虽然类似墙身详图的设计内容还是不少，但究其根本也是属于设计的表达实现，为了能够施工读图，用于实施而付出的。所以最早出现的楼梯详图、门窗详图都是规律性非常强的详图内容，同时也是需要从头开始画的独立图纸（楼梯平面不是），自然适合开发成独立插件，有了这个插件省掉80%的工作量还是有的。
其实大部分情况墙身详图工作量比楼梯详图、门窗详图工作量是大的，尤其是公建项目，有一定的设计成分。但其灵活性很大，构件种类繁多，所以这类插件市面上也一直很少，走的路线也是画局部，一个滴水、面层等。建筑剖面插件，最早只是为了快速画剖面，不要求很准，但不要求很准就会导致只适合方案画剖面，或者是施工图早期阶段。那么方案本来就不重视剖面，适用范围偏小。后来我们把建筑剖面全部构件模块化，全部是参数化的动态块组成，有条件在保证快速的条件下，画的很准。在与结构专业配合之前，除了梁板墙的尺寸以外，其余建筑类构件都可以提前画准。然后由于具有参数化数据，所以生成墙身详图也不是问题。这样就填补了墙身详图的插件空白。
其余地库设计、快绘户型侧重于方案阶段的图纸，地库设计由于是系统性不是很强的分散式命令，所以个别命令还是可以辅助施工图绘图。
2、插件的输入与输出的效率评价

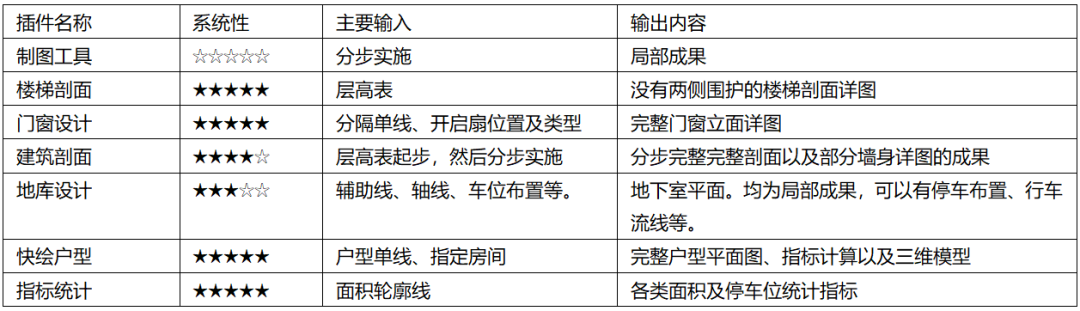

系统性上看，快绘户型、门窗设计、楼梯剖面、指标计算是最强的，严格的流程，命令与命令之间都是有衔接的，单独使用大部分是没用的。这类插件核心命令很少，操作步骤不多，软件帮我们做的事情很多。可以理解就是一键生成，指标计算除外。
其次是建筑剖面，建筑剖面是有五十多个命令组成，这些命令各自有一定的灵活性，但也不是随便可以单独使用，比如插楼板洞，就必须要在楼板上插。操作步骤很多，只是每个步骤很快，同时同类构件可以批量创建。就不会有一键生成的效果，但其深度仍可以准确到达施工图出图深度。
地库设计虽然是以分散式命令为主，但其背后统一了标准，同时分了若干组，组与组之间关系没那么大，但是组内命令之间有一定的关系。同时有个别命令比较大，完成度较高，比如自动创建行车流线。
制图工具，是一大堆小命令组合在一起，当时的出发点就是让它“多而全”，单独拿出某个命令，其可实现的效率不一定有多高，但使用频率可以很高。

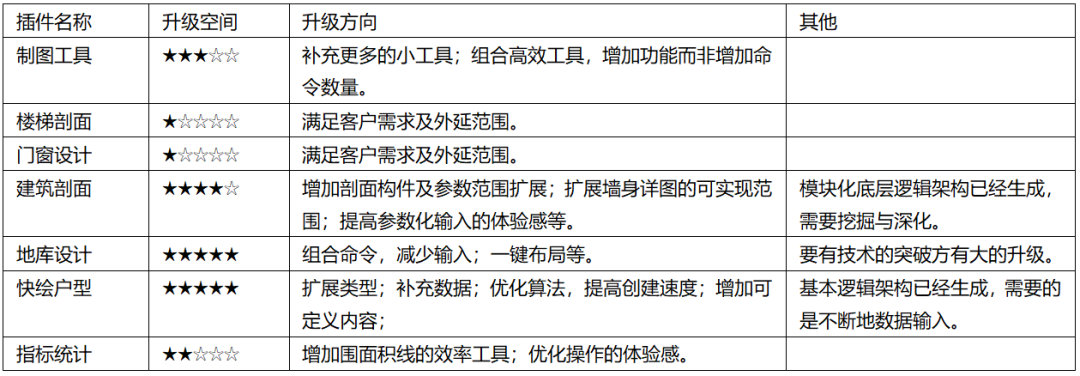

3、插件的未来可优化空间
实际上升级空间大小除了其自身规律性强弱，导致的目前开发深度以外，还跟技术（比如AI手段）、输入量等有关。就拿输入量来说，指标统计目前仅是面积类及停车位数量统计，当然也是大部分内容了，其余统计自然需要从标的物获取，那么为了统计少量指标，需要建立一个标准（比如统一图块名称），然后强化到绘图习惯里，那么可能不如采用零散命令收集，直接输入来的直接。但从系统性上来说，改变绘图习惯的必要性也有，这是个权衡问题，也是执行力问题。但对于指标计算这个操作体验感方面，还是有很大的升级空间。
上述7个插件，升级空间最大的就是地库设计、建筑剖面、快绘户型。三部分都是底层逻辑搭建好，需要深度开发。地库设计的停车位布置、编号以及流线组织，未来可能可能会走快绘户型的一键生成思路，但作为方案比选可以，直接做到出图标准，尤其达到施工图出图深度有难度。因为地下室平面从有了布局到施工图出图需要经历无数次专业配合，修改等过程， 不是那么简单。目前市面上一键创建车位布局的，也基本是强排，你说直接可以出施工图了，还早了。
对于楼梯剖面、门窗设计这两个最早的插件，完成度方面已经很高，升级空间不大。操作过程除了门窗的开启扇需要一个一个点实现，其余的可以说是一键生成了。对于开启扇是否可以批量生成，我考虑过，效率不会高太多，计算量有点大，影响速度，未必是好的方向；其次也想过“托管”给电脑识别开启扇，这个准确率不高，未必提高效率。所以对于开启扇的生成方式，暂时会放下。反而门窗设计插件客户反馈较多，我们大部分都接受以及改善了。所以这两个要是想升级，主要方向还是补充内容，而不是在现有内容深化。比如是否增加楼梯平面的快速创建，这个需要在大平面图上截图，我一直没有往这个方向上走，但增加一些工具是可以的。还有就是增加三四跑楼梯剖面、电梯平面及剖面，以及钢结构楼梯剖面等，都是外延性升级空间。
插件的升级，我们希望的不是命令数量的增加，而是减少，数量越少，设计师需要掌握的东西越少，学习成本越底，要求每个命令软件要干更多的事情。快绘户型就是典型方式，之前还有十几个命令，目前只要三个核心命令就可以实现完整户型图了。
***
今天对本学堂Cad插件做了全面盘点，让大家有较深认识。我们开发的插件核心思想还是那句话，剥离设计与绘图，工具是辅助，设计是主体。
