一、前言

动态化使用 jue 语言(开发风格与 Vue 一致)开发，对于视图的布局采用了标准的Flex布局方式。对于列表类视图，动态化提供了<scroll>、<slider>、<recycle-list>、<waterfall>等标签，将子视图的布局管理封装到标签中实现，业务只需要针对标签简单地设置相关属性，即可实现列表类布局，大幅提升研发效率。同时动态化也支持绝对布局以及控制视图的显示和隐藏等功能，使之能胜任绝大多数业务布局场景。

在京东金融App使用动态化方案适配鸿蒙系统的过程中发现，鸿蒙提供的Flex布局和W3C标准的Flex布局，在一些常用的默认属性上表现不一致。导致原本在Android、iOS和web端显示正确的UI布局在鸿蒙端显示错乱。经与鸿蒙的工程师沟通，华为出于多方面的考虑，并没有调整的计划。故而决定废弃鸿蒙提供的布局方式，使用标准的 Flex 布局，引入yoga布局库（由 FaceBook 提供一个开源的跨平台的布局引擎），yoga库的功能是解析视图的 CSS 设置，获取视图的位置（x,y）和尺寸（width,height），直接设置给视图，确保视图的正确显示。

下面详细介绍一下鸿蒙业务在实际开发中高频使用的布局方式，这些布局方式可以涵盖95%以上的业务布局场景。

二、Flex布局

1. 概念

2. 容器（container）的常用属性

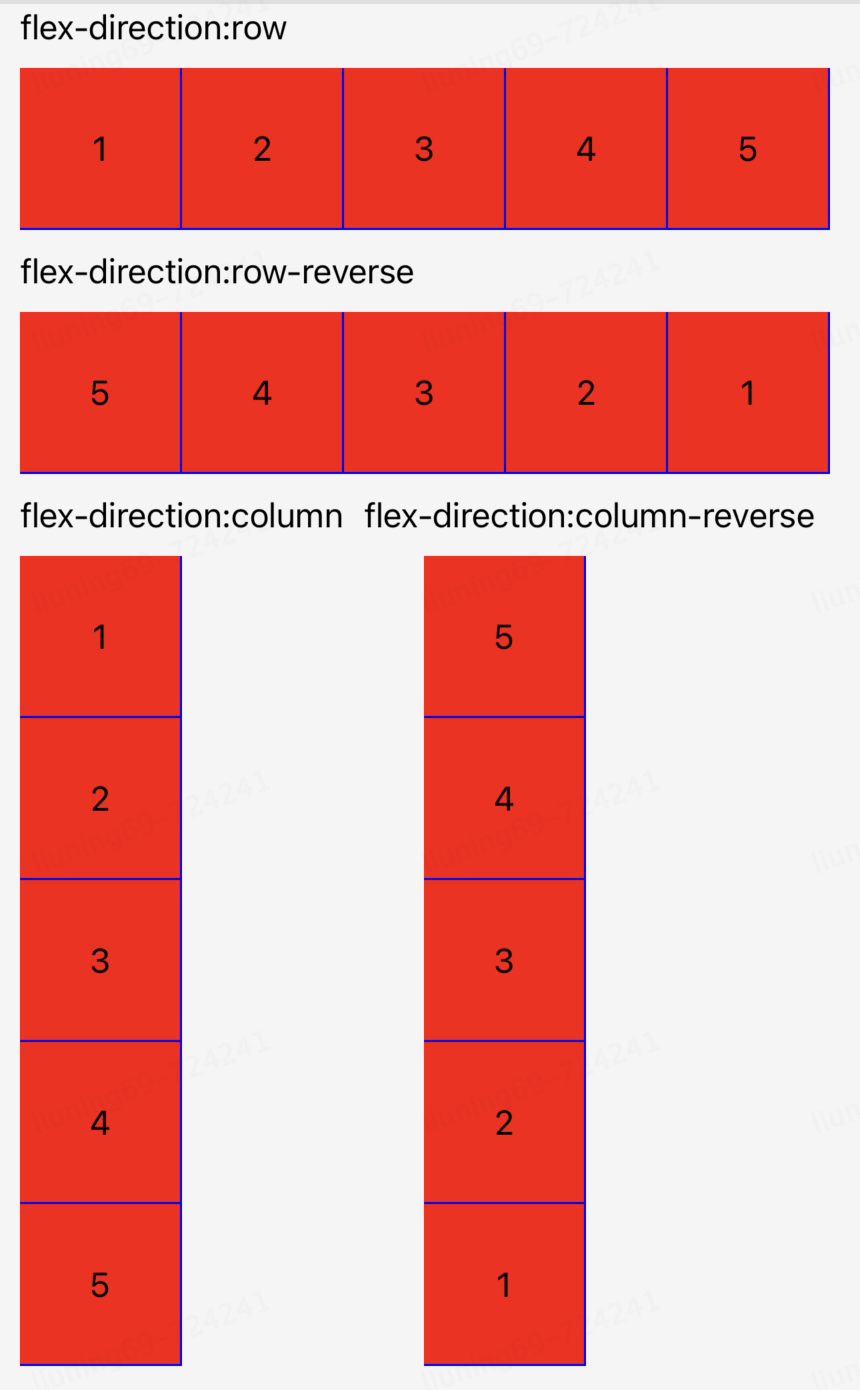

2.1 flex-direction









flex-direction: row | row-reverse | column | column-reverse;


以下是假设主轴是row的情况下，介绍其他属性

2.2 flex-wrap

items在主轴上一行显示不下的情况下的折行方式，默认值是nowrap。









flex-wrap: nowrap | wrap | wrap-reverse;

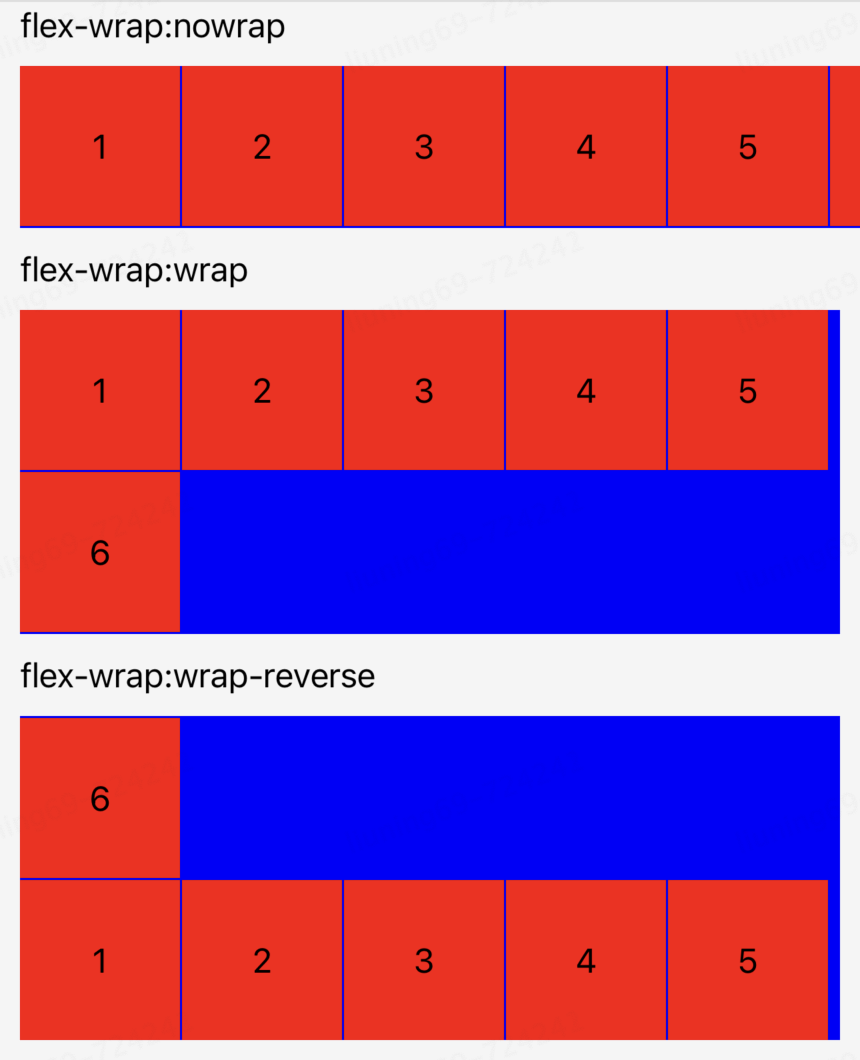

不同 flex-wrap 的显示效果：

2.3 flex-flow

这是flex-direction和flex-wrap的简写方式，默认值是 column nowrap 。









flex-flow:column nowrap;


2.4 justify-content

定义item在主轴上的对齐方式，默认值是 flex-start 。









justify-content: flex-start | center | space-between | space-around | space-evenly | flex-end;

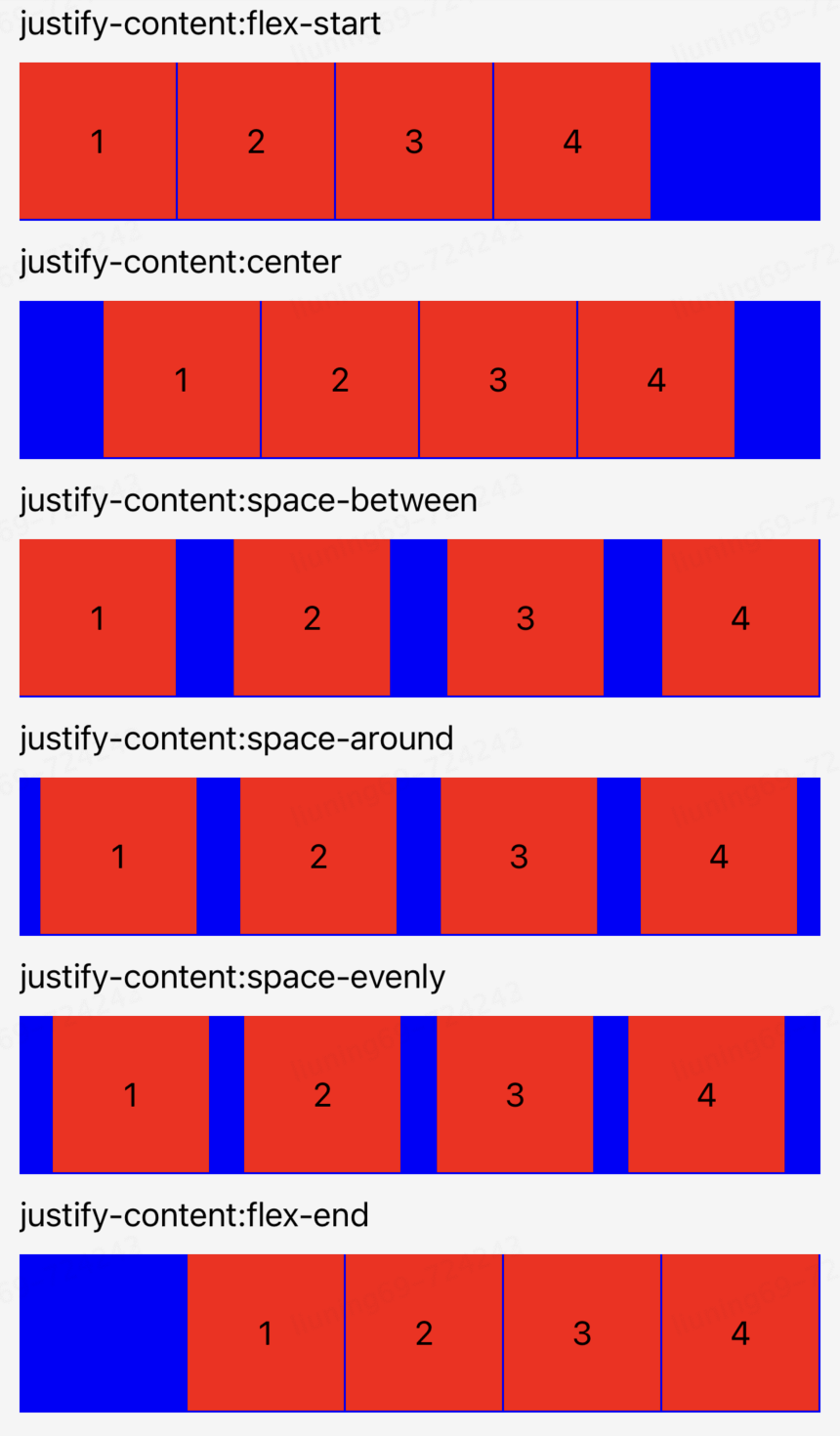

不同 justify-content 的显示效果：

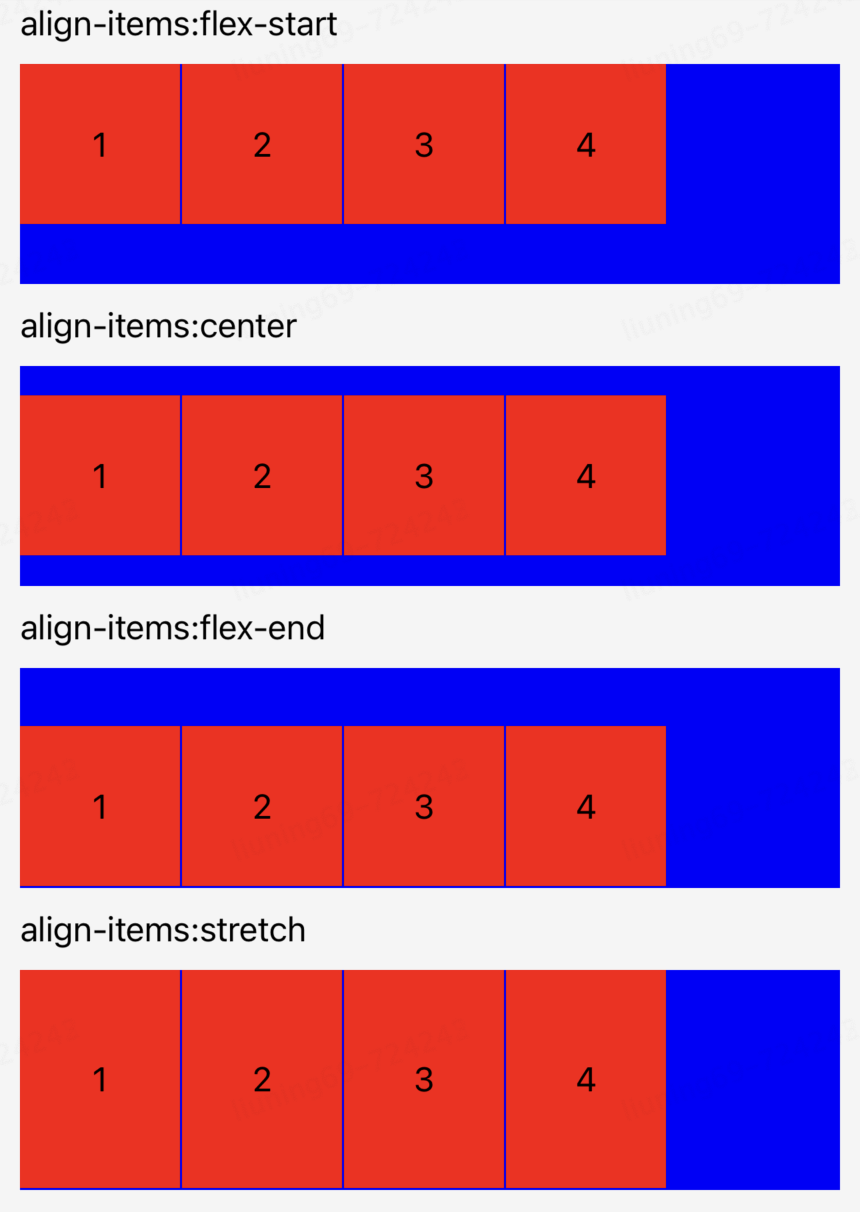

2.5 align-items









align-items: flex-start |  center | flex-end  | stretch;

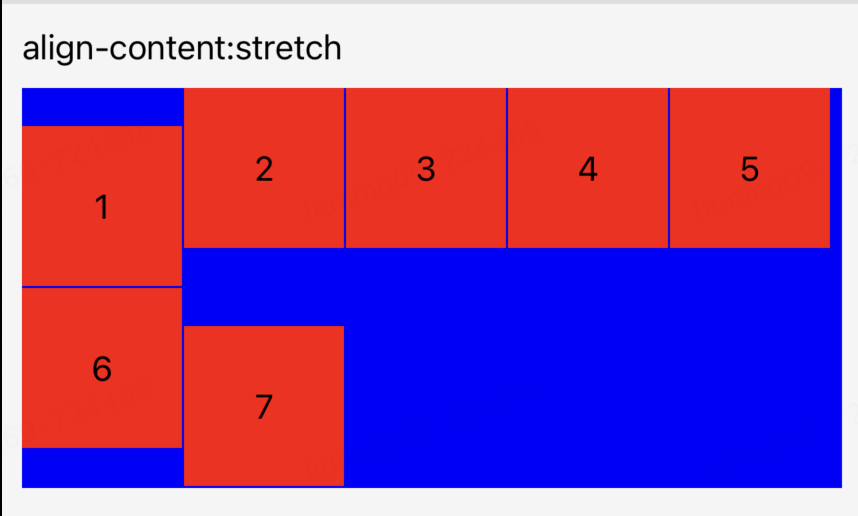

align-content: flex-start | flex-end | center | space-between | space-around | stretch;




























<div style="height: 200px;flex-direction: row; justify-content: flex-start; align-items: flex-start;                                                              flex-wrap: wrap;align-content: stretch;">    <text class="item" style="align-self: flex-end;">1</text>    <text class="item">2</text>    <text class="item">3</text>    <text class="item">4</text>    <text class="item">5</text>    <text class="item">6</text>    <text class="item" style="align-self: flex-end;">7</text>  </div>

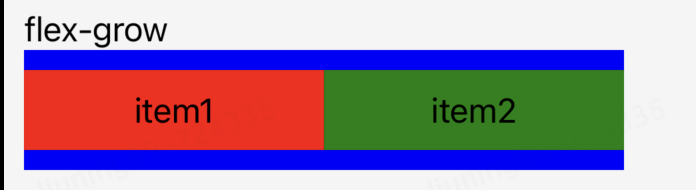

3.1 flex-grow















<div style="flex-direction: row;height: 60px;width: 300px; background-color: blue;">     <div style="width:100px;flex-grow:1; height: 40px;background-color: red;"></div>     <div style="width:50px;flex-grow:2; height: 40px;background-color: green;"></div></div>


3.2 flex-shrink

item在container中的主轴方向上的缩小系数，默认值为0，即空间不够，也不缩小。这个属性仅在container无法承载item的情况下才生效。举个例子：















<div style="flex-direction: row;height: 60px;width: 300px;background-color: blue;">    <div style="width:300px;flex-shrink:1; height:40px;background-color: red;"></div>    <div style="width:300px;flex-shrink:2; height:40px;background-color: green;"></div></div>

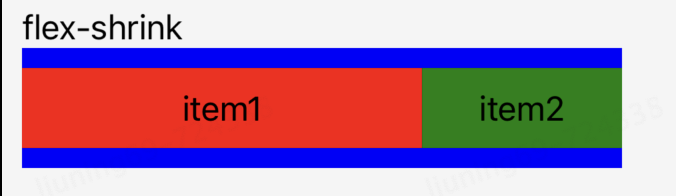

由于item1与item2的宽度一致，item1压缩的比例为item1的2倍，因此最终item1的尺寸是item的2倍。UI效果如下：

3.3 flex-basis

container在分配多余空间之前，item在主轴方向上占据的空间，默认值是auto，即本身默认的大小。举个例子：

















<div style="flex-direction: row;height: 60px;width: 300px;                                 background-color: blue;padding-top: 10px;">    <div style="width:150px;flex-grow:1; height:40px;background-color: red;"></div>    <div style="width:150px;flex-grow:1; flex-basis: 50px; height:40px;background-color: green;"></div></div>

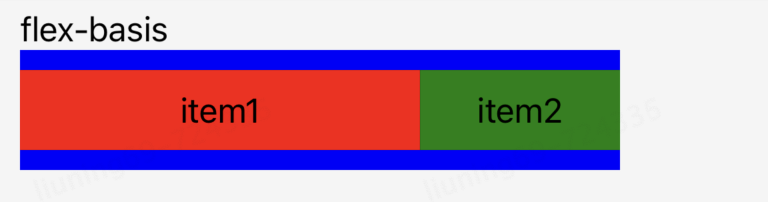

由于item1宽度为150px；flex-basis默认为auto，因此默认为150px；item2宽度为150px，但flex-basis为50px，因此在计算所占空间时按50px算，这样在container的主轴上的剩余空间为 300 - 150 - 50 = 100px；item1和item2的flex-grow都为1，因此，各站剩余空间的1/2。因此item1的宽为150+50=200px；item2为50+50=100px；UI效果如下：









flex: none | [ <'flex-grow'> <'flex-shrink'> <'flex-basis'> ]


flex:1 等价于 flex: 1 1 auto;  flex:none 等价于 flex : 0 0 auto;

注意：在使用的时候经常习惯性的使用flex:1；很多时候大家想要的仅仅是 flex-grow:1;如非必要，尽量不要写无用约束。

3.4 align-self









align-self: auto | flex-start | flex-end | center  | stretch;


三、列表类布局

      对于列表布局，动态化提供了<scroll>、<slider>、<recycle-list>、<waterfall>、<lego-container>、<feed-container>等标签，对于多页面管理提供<page-container>、<tab-bar>等标签。业务仅通过修改标签属性，即可实现子视图在列表内以不同的布局方式显示。

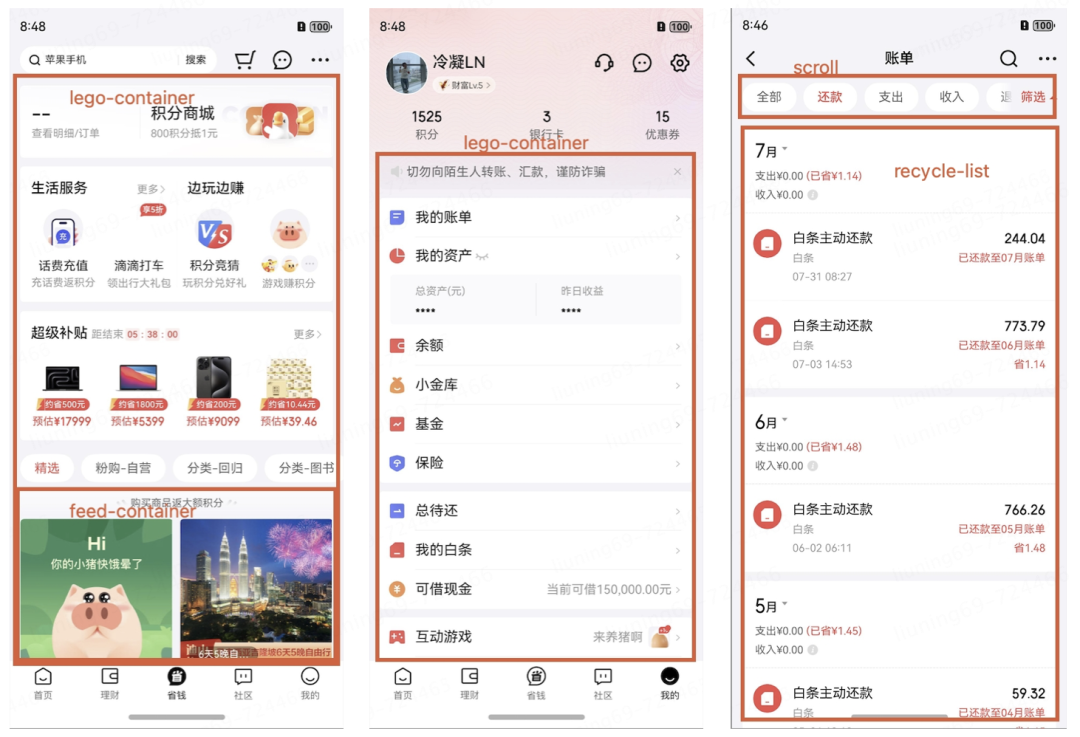

以下是列表在京东金融中的几个具体使用场景。

四、绝对布局

1.position: absolute;





















.item {    position: absolute;    right:10px;    bottom:20px;    width:50px;    height:50px; }


五、视图的显示和隐藏控制

1. v-if = true | false











    <div v-if="false" class="item"></div>




  ‍


2. display : flex | none;

3. v-show=true | false ;

4. visibility : visible | hidden;

5. opacity : 0 | 1

6. overflow: hidden | visible

六、布局问题分析

1. 为什么没有给item设置宽，item也没有子视图，但item却有宽呢？

因为在动态化上视图的主轴默认是column，align-items默认是stretch，因此item会填充父容器。

2. 为什么给item设置了宽，item显示的宽却是别的值？

这个情况就要具体分析了，如果你在设置了宽的情况下，还设置了flex：1；或者flex-grow：1；再或者flex-shrink等，item可能会被拉伸或者压缩，导致宽度变化。也有可能其他item的缩放级别更高，优先满足其他item的显示，当前item的尺寸也有可能被压缩。

3.item既可以从container的设置中获取尺寸，也可以被子item撑开获取尺寸，也可以自己设置尺寸，还可以被拉伸或者压缩。那item的尺寸最终是由谁来决定呢？

首先假设主轴为 column。container的align-items默认是stretch，因此item会填充父容器。但是如果item自身设置了宽，则会覆盖stretch。如果item的align-self不是stretch，本身也没有设置宽，但子视图有宽，可以被子视图撑开。如果自身设置了宽，则不受子视图影响。

在主轴方向上：如果item本身没有设置高，但子视图有高，则可以子视图撑开。如果自身设置了高，就不受子视图的影响。如果自身设置了flex-grow:1则会填充父视图，同样如果设置了 flex-shrink:1，空间不足则被压缩，都会覆盖自身设置的高。

最后：max-width 和 max-height 优先级最高，如果触发边界条件，就会生效，从而覆盖其他设置。

4. 如何让n个item按照比例占据container的主轴空间？

5. 对于一个复杂的视图，我该如何下手？

其实越是复杂的视图实现的方式就越多，没有固定的、标准的实现方式。下面说一下我的一点看法，我将视图分为以下几种场景：

七、写在最后
