前言

一、Flink 相关概念





































StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();DataStream dataStream = env.addSource(new FlinkKafkaConsumer("topic"));
DataStream filteredStream = dataStream.filter(new FilterFunction() {@Overridepublic boolean filter(Object value) throws Exception {return true;}});
DataStream mapedStream = filteredStream.map(new MapFunction() {@Overridepublic Object map(Object value) throws Exception {return value;}});
mapedStream.addSink(new DiscardingSink());env.execute("test-job");

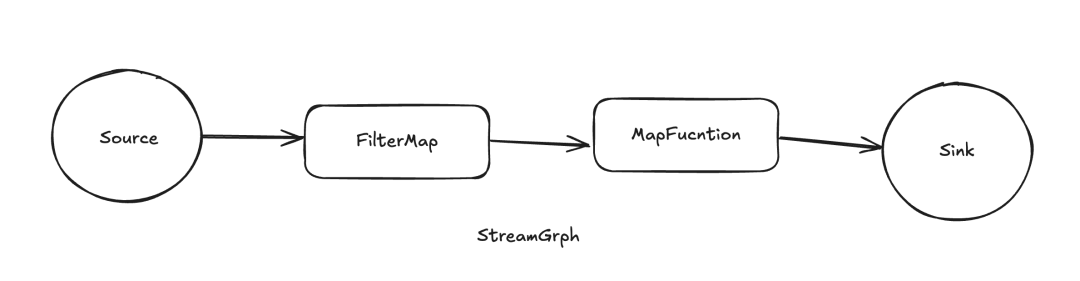

StreamGraph

Flink的逻辑执行图，描述了整个流处理任务的流程和数据流转递规则，包括了数据源（Source）、转换算子(Transform)、数据目的端(Sink)等元素，以及它们之间的依赖关系和传输规则。StreamGraph是通过Flink的API或者DSL来构建的向无环图（DAG），它与JobGraph之间是一一对应的关系。StreamGraph中的顶点称为streamNode，是用来表示Operator算子的类，包含了算子uid、并行度，是否共享slot（SlotSharingGroup）等信息。边称作streamEdge。通过StreamingJobGraphGenerator类生成JobGraph。

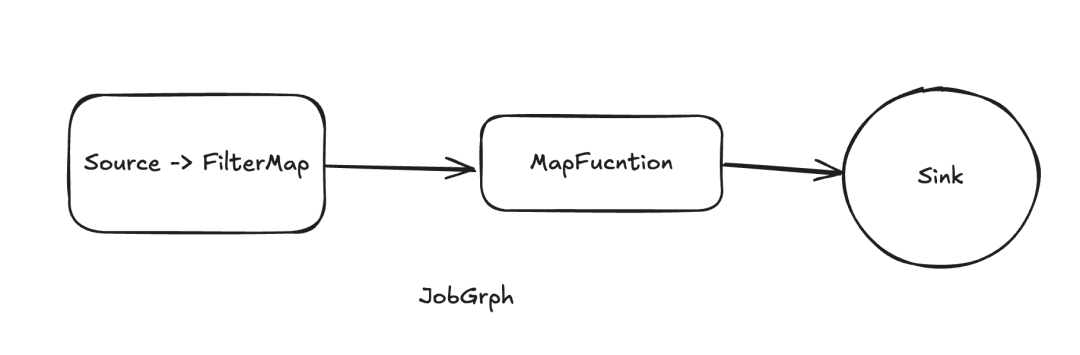

JobGraph

StreamGraph 经过 flink-optimizer 模块优化后生成 JobGraph。生成 JobGraph 时，会将多个满足条件的算子chain 链接到一起作为一个顶点（JobVertex), 在运行时对应1个 Task。Task 是 Flink 程序的基本执行单元，任务调度时将Task分配到TaskManager上执行。

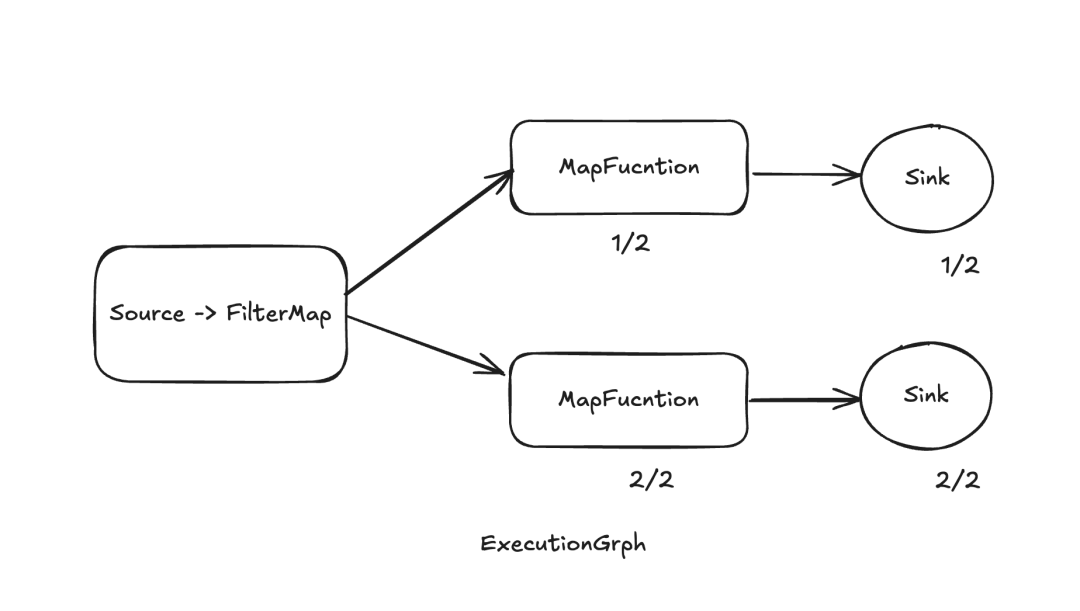

ExecutionGraph

物理执行图是由JobGraph转换而来，描述了整个流处理任务的物理执行细节，包括了任务的调度、任务的执行顺序、任务之间的数据传输、任务的状态管理等。Task会在步骤中拆分为多个SubTask。对应Task中的每个并行度。

Physical Graph

二、画布模式实现思路

实现流程

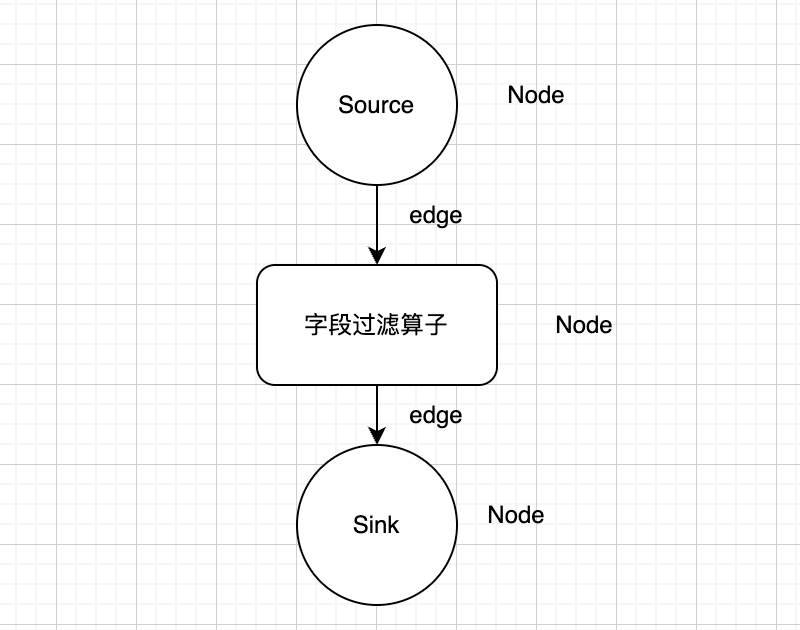

首先，我们采用画布模式（拖拉拽方式）来实现Flink程序的组装，将极大程度上方便我们复用部分加工的算子，最终实现零代码的Flink应用开发。我们通过绘图的方式，直接将内置的算子绘制在图标上。如下所示：

1. 构建有向无环图（DAG），并持久化。通过拖拉拽的方式（画布模式）构建你的Flink应用，后端的持久化存储采用邻接表方式。我们在 mysql 关系数据库中将 Node(算子：Source、Sink、中间加工逻辑算子)存储到 flink_node 表中；将边存到一张 flink_realation 表中。

2. 重新组将Flink作业
   要组装以上画布模式的Flink应用，首先需要初始化好 StreamExecutionEnvironment 相关参数，其次将上述表中的 flink_node 和flink_edge 转化为DataStream，并将转化出的 DataStream 合理地拼接成一个 DataStream API Flink 应用程序。


   在将flink_node、flink_edge转为为DataStream时选择何种遍历算法来组装呢？我们知道有向无环图的遍历最常用的有：深度优先遍历（DFS）和广度优先遍历（BFS）。这里我们采用了BFS算法+层序遍历的方式，BFS便于在组装的过程中将已visit到的node节点拼装到其parent 的节点上。

总结
