大家好,这一章分享一个分区分段图表类型,
这个思路真的非常重要.
这个问题已经是N次被问到了,你一定遇到过这个问题.

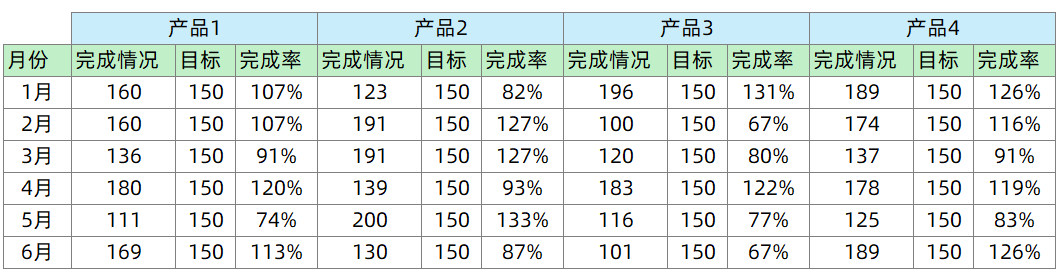

如下图,是一份6个月的各个产品的4个产品的完成数据目标情况和完成率的数据,如果对下面这份数据进行图表的制作?
是不是猜中了.你一定遇到过这个二维的数据需要作图的需求.
首先明确一点,这个数据无法做图,你需要把格式进行调整,最终可以做出一幅图如下所示:
那么过程是怎么样的呢?
很简单,大家打开电脑一步一步跟着操作.
下方有素材下载,你可以下载素材跟着文章进行实操.
1.内容重排
把之前你看到的左侧表格样式变成右侧样式,通过复制粘贴或者你透视表都可以.

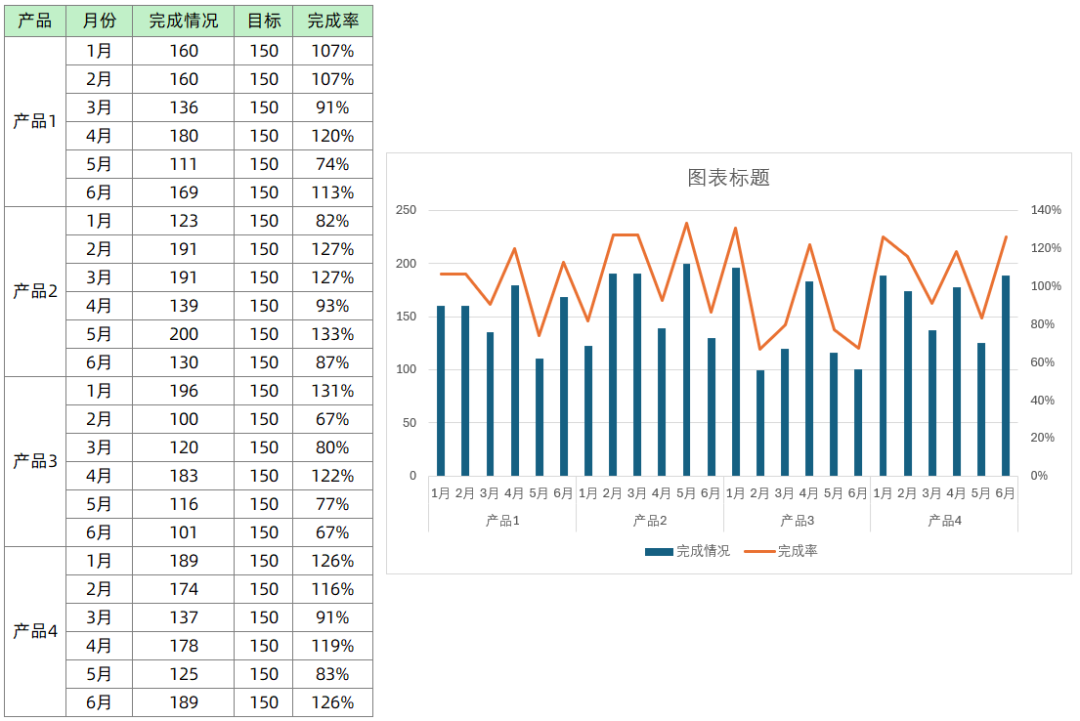

注意,如果你用得到的表格去做图,这个图表依然无法美观直接的表达数据.如下图就是直接选择产品月份完成情况和完成率做出来的图表.
2.数据结构修改进一步修改

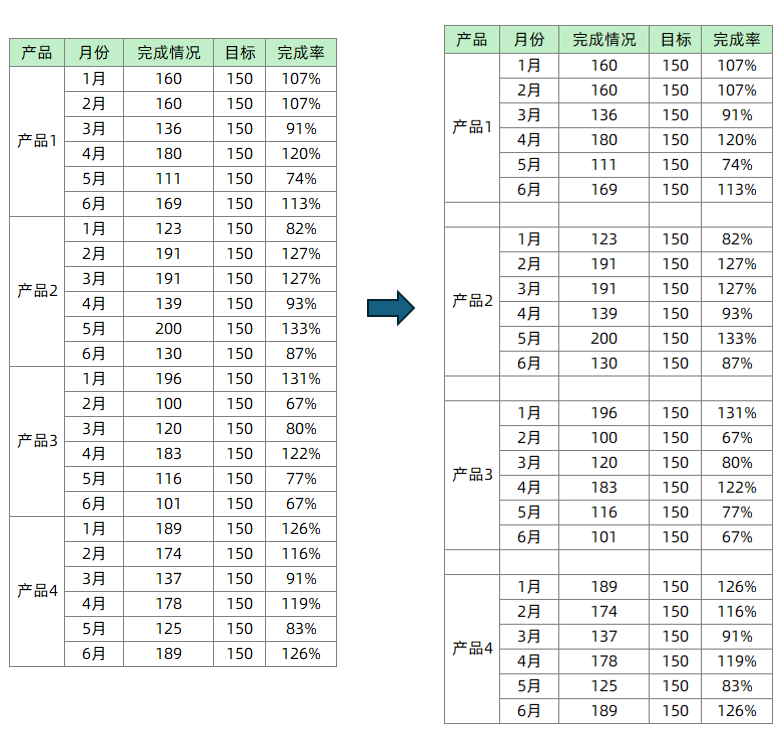

把数据与数据之间插入空行,这里是产品为主导,所以每个产品中插入空白行.
3.制作图表

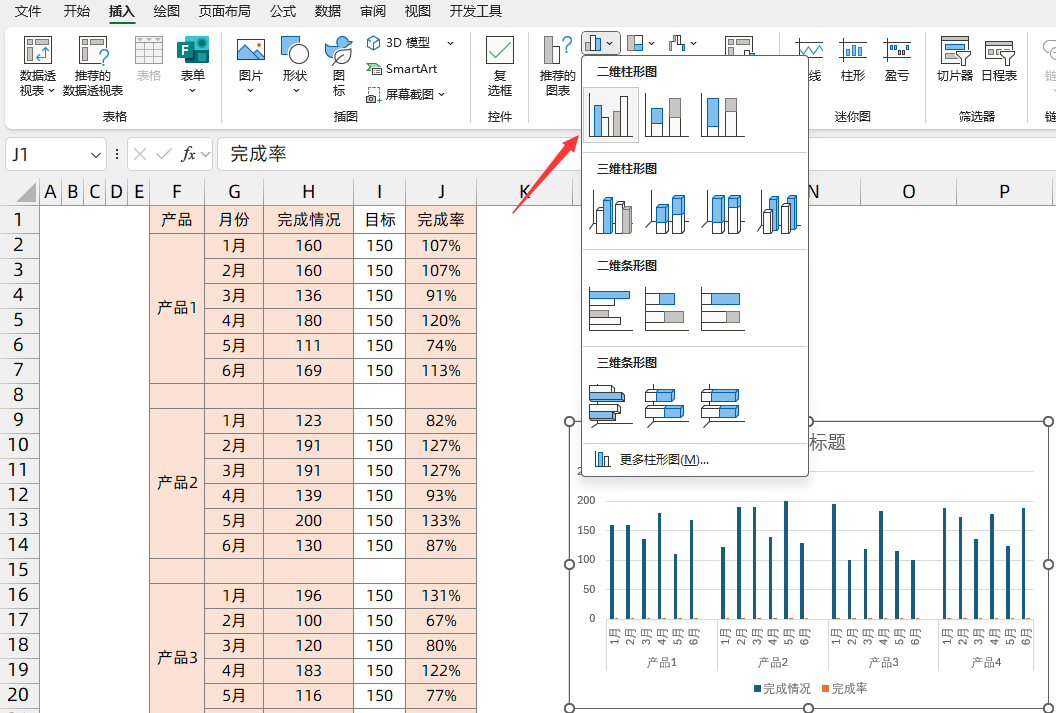

选择标记颜色的部分插入柱形图.

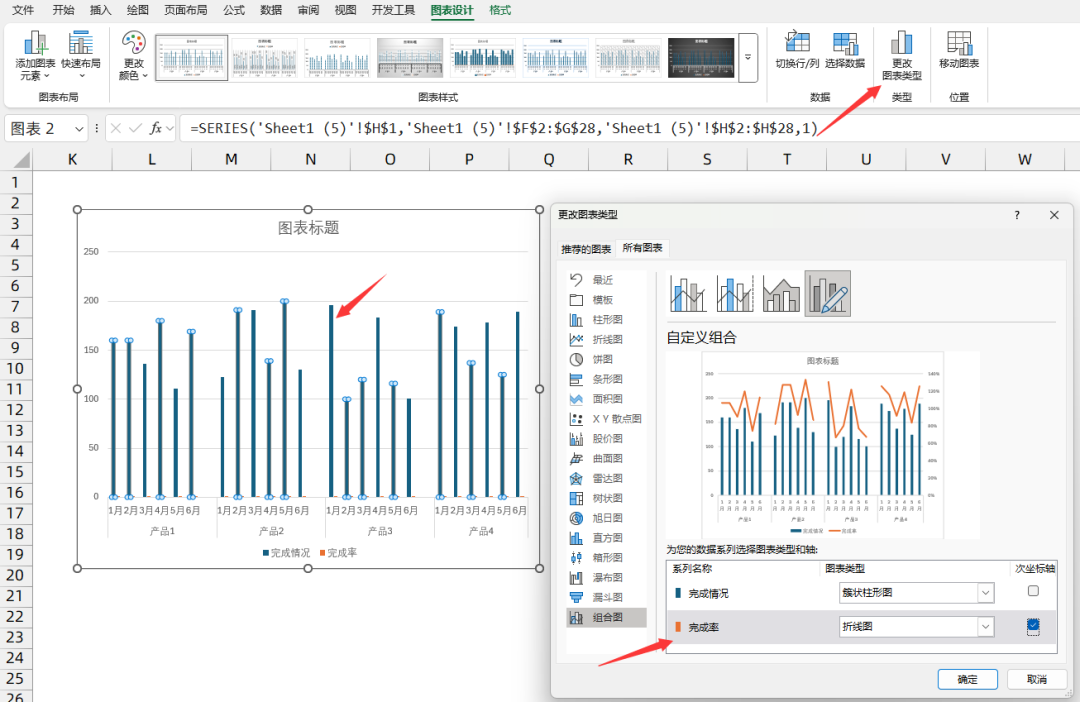

选择柱形图更改图表类型,把完成率更改到次坐标轴,并且修改成折线图.

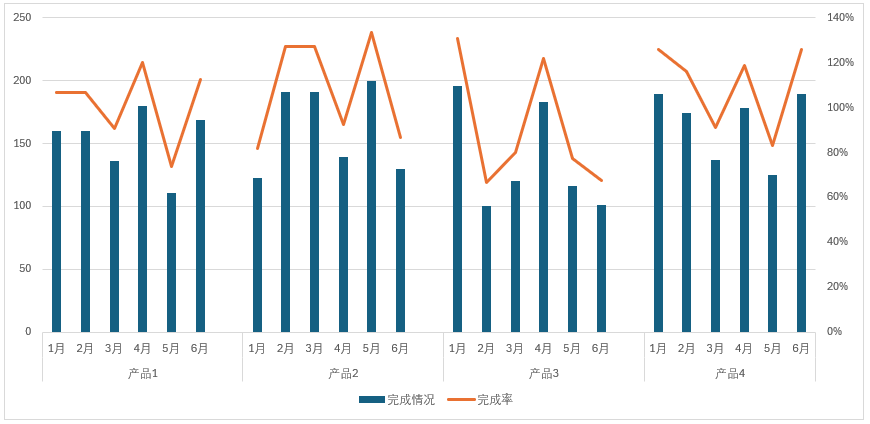

这个样子,图表就变成了下面的样子,产品与产品之间是隔离开来的.
那么大概雏形就有了.
接下来就是美化和优化.
4.美化和优化

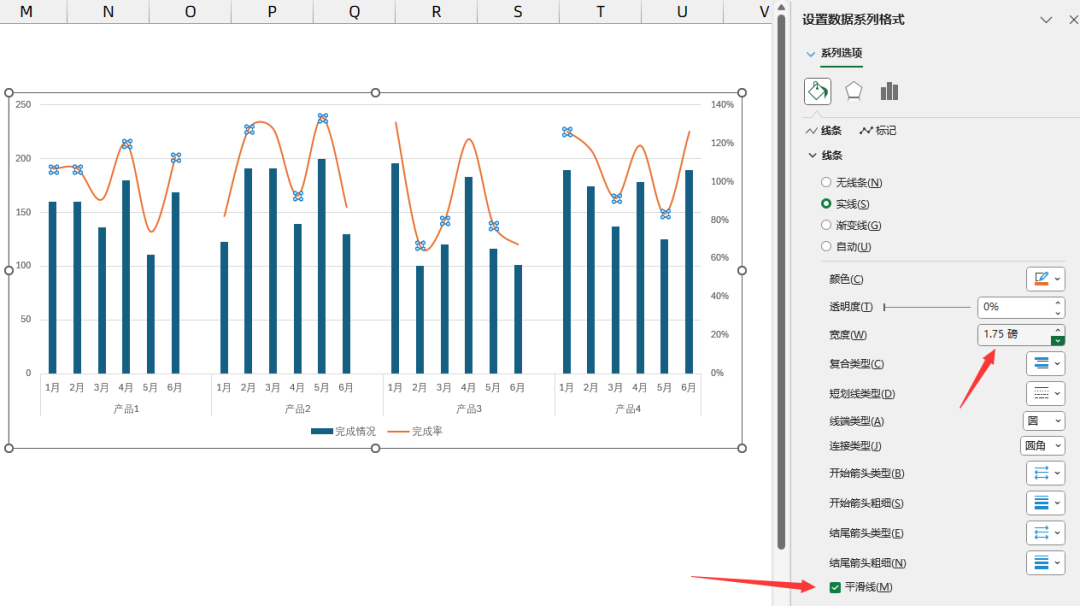

选择图表中的折线图部分,把线条换成平滑线,并且把线条变纤细一点.
选择柱形图部分,把间隙宽度调小,让柱形变粗一些.
(添加数据标签,要或者不要这个随意)

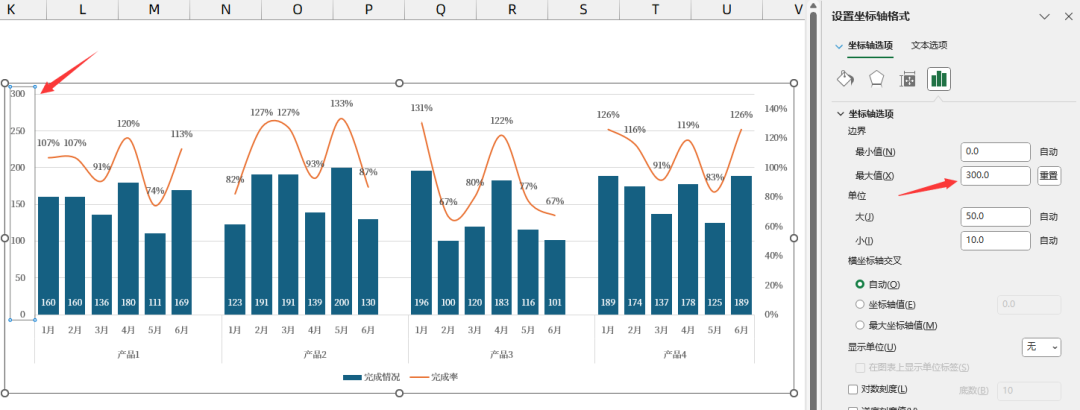

为了让版式看上去各更加匀称,把坐标轴主坐标轴最大值调整到300,

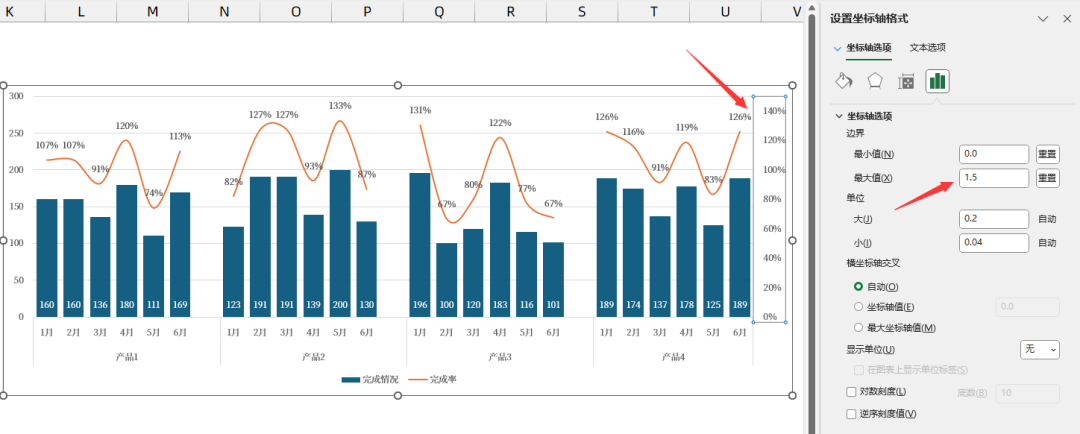

次坐标最大值调整到1.5
这个调整你可以根据自己的数据情况调整上限让折线图和柱形图不要触碰到一起看上去更加舒服.

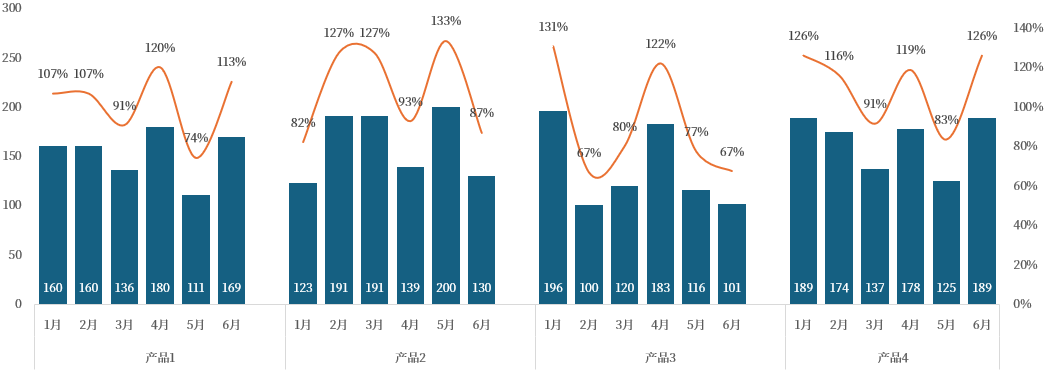

目前这个图表做出来的效果如下:

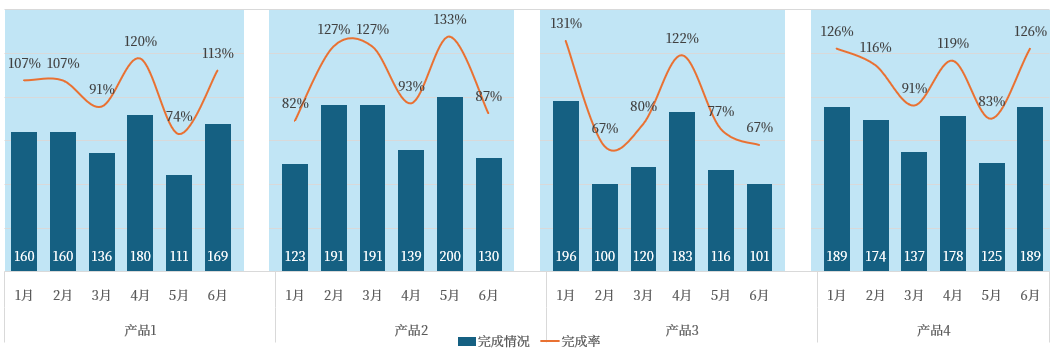

如果你想进一步美化,可以做一个自动的色块把各个产品单独的罩住,如下图所示:

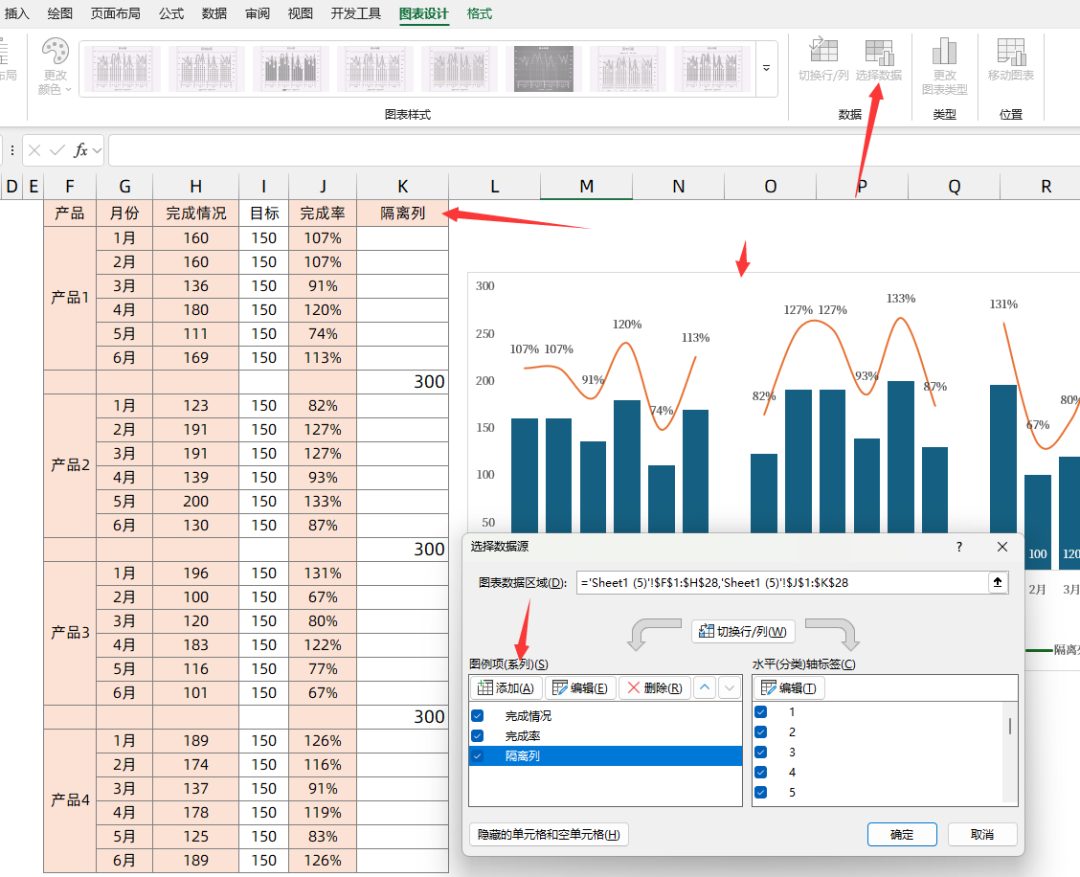

首先,要去到数据中添加一个隔离列,
这个隔离列的数值跟随你的主坐标轴的最大值来设置.
然后选择图表,添加数据把隔离列添加进图表.

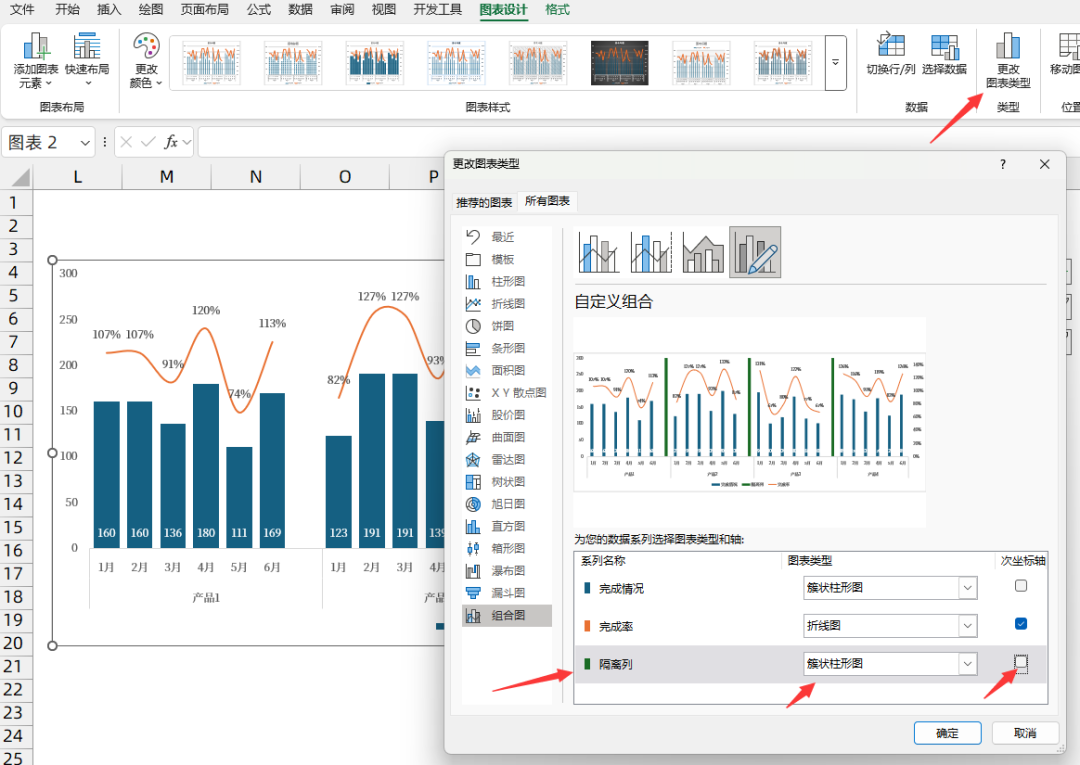

选择图表,隔离列起初会在次坐标,改到主坐标轴,然后柱形图.

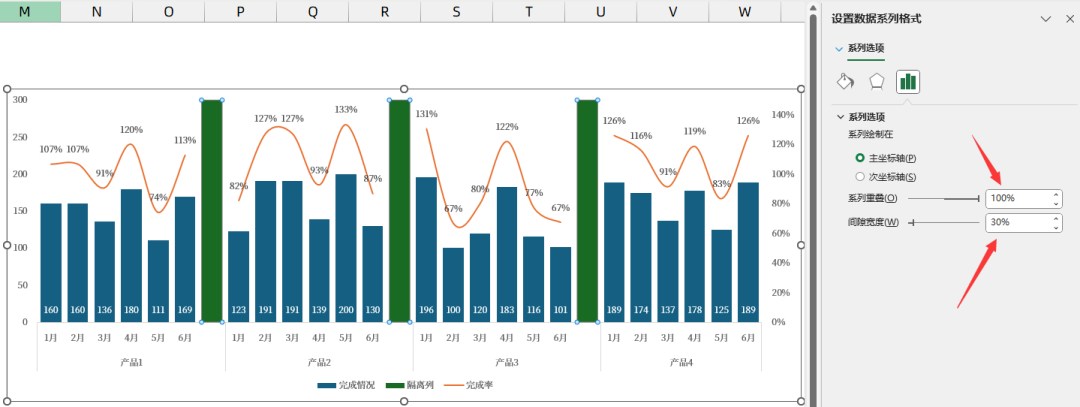

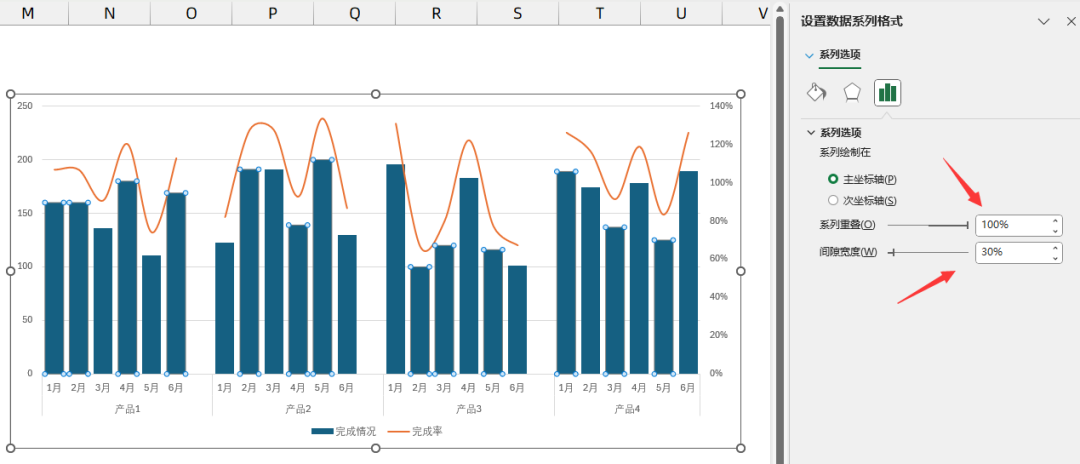

然后你再确认柱子的系列重叠到100%
间隙宽度根据自己需要的宽度去设置给到30%没问题.

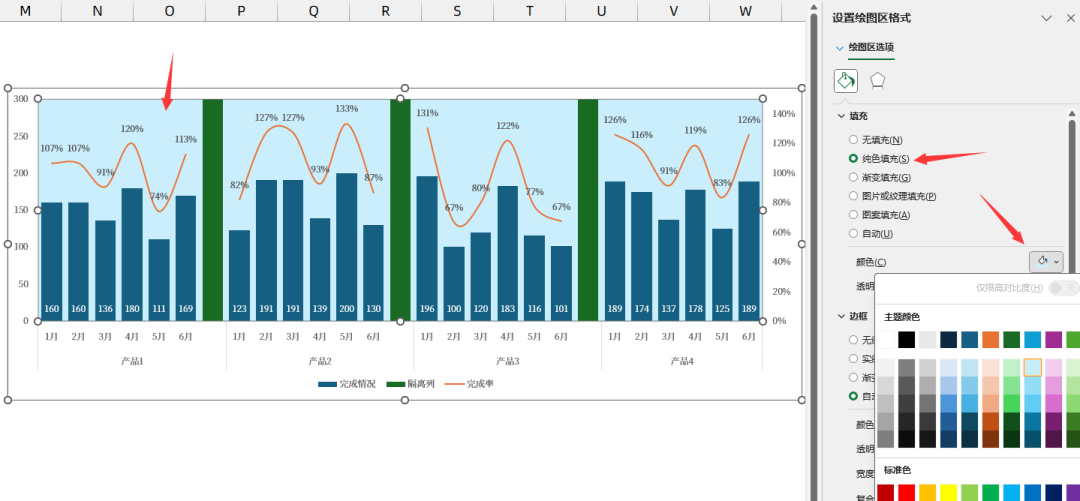

再选择到整个图表的绘图区,也就是折线图和柱形图所在的中心绘图区部分,把绘图区的颜色修改成蓝色,
这个蓝色就是罩住每一个产品块的颜色.
之前添加的隔离柱子,选择柱子之后把颜色修改成白色.
这样子就形成了隔离开来的区块显示.

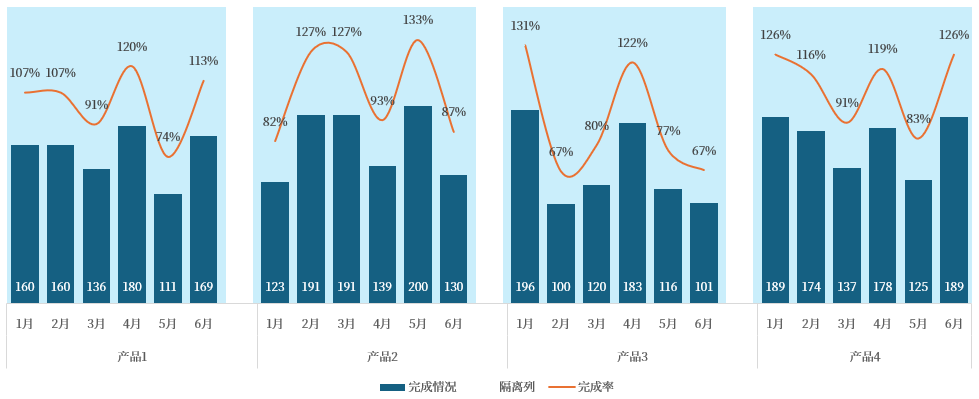

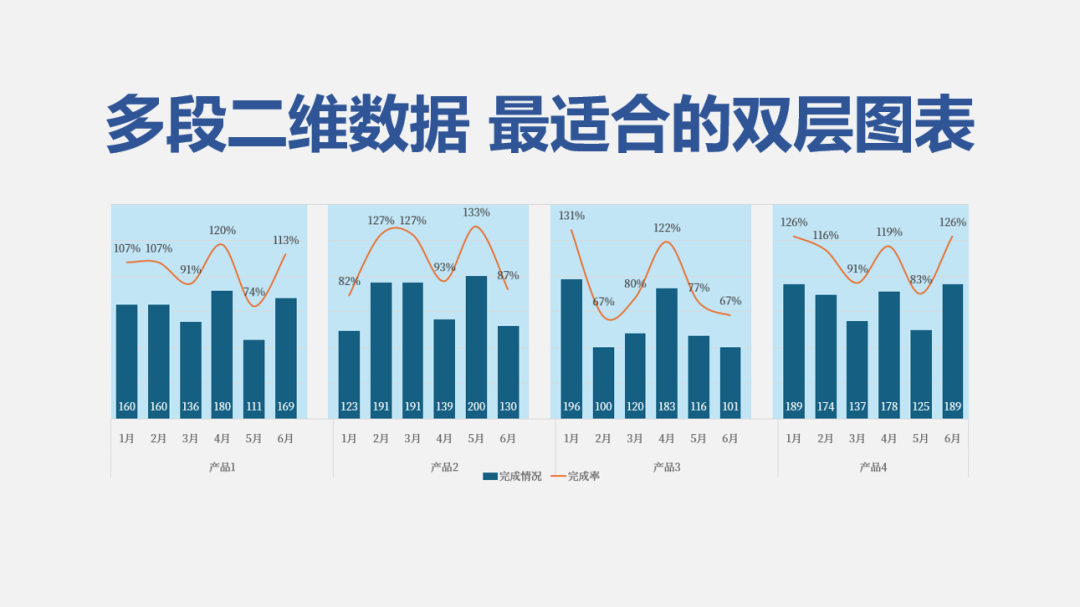

做完之后的效果:
以上,
看懂不如练习一次.
