面向有依赖Kernels的细粒度并行通用加速器Squire：7.6倍提速与56%能耗降低！

关键词：硬件加速器、通用目的、细粒度并行性、动态规划、基因组学、依赖受限内核

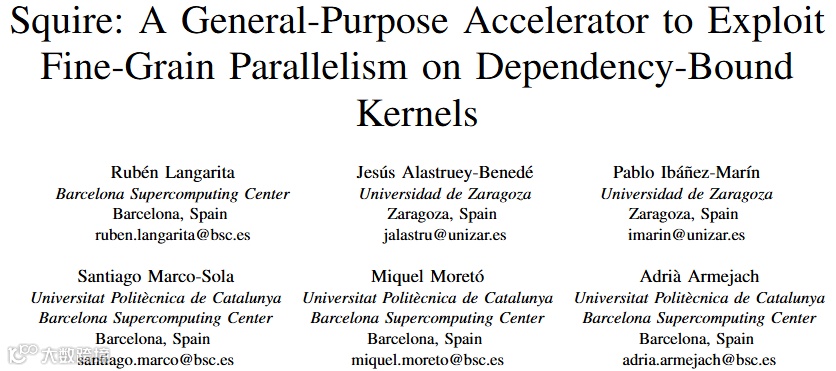

• 标题：Squire: A General-Purpose Accelerator to Exploit Fine-Grain Parallelism on Dependency-Bound Kernels
• 作者团队：西班牙巴塞罗那超级计算中心（BSC）、萨拉戈萨大学、加泰罗尼亚理工大学联合研发
• https://arxiv.org/pdf/2510.20400
• 核心定位：针对高性能计算（HPC）中依赖绑定核（Dependency-Bound Kernels） 的细粒度并行性挖掘难题，提出兼顾性能、能效与灵活性的通用加速器方案，填补传统加速器在该类场景下的技术空白。
• 5000 字，阅读 18 分钟，播客 21 分钟

• 整套软硬件协同系统设计！攻克内存墙(带宽和容量)：极长上下文推理的优化路径！实现 A100 2.24 倍吞吐量的推理加速器！
• 7.46倍性能提升！结果重用GEMM加速器Transitive Array，LLaMA模型实现3.97倍加速与1.65倍能耗降低
• 低功耗高性能！TeLLMe：首个 FPGA 三值 LLM 加速器！三值矩阵乘法查找表和预填充注意力协同优化计算、内存和调度！

本文提出 Squire 通用加速器，旨在解决依赖受限内核难以有效利用细粒度并行性的问题。传统加速器（如 SIMD、GPU）在复杂数据依赖处理和同步、数据传输开销上存在局限，而 FPGA 和 ASIC 虽性能高效但设计复杂、缺乏灵活性。

Squire 为多核系统中每个核心配备一个加速器，包含低功耗有序工作核心（workers），可直接访问 L2 缓存并通过硬件同步模块实现快速通信。其兼容主机核心 ISA，支持最小化软件改动即可卸载任务。

通过对基数排序、动态规划等 5 个依赖受限内核的评估，Squire 在动态规划内核上提速达 7.64 倍，基于该加速器构建的端到端读映射应用提速 3.66 倍。同时，相较于 Neoverse-N1 基准，Squire 能耗降低最高 56%，面积开销仅 10.5%，在基因组学、信号处理等场景中表现突出，为依赖受限工作负载提供了高效、灵活且低开销的并行加速方案。

交流加群请在 NeuralTalk 公众号后台回复：加群

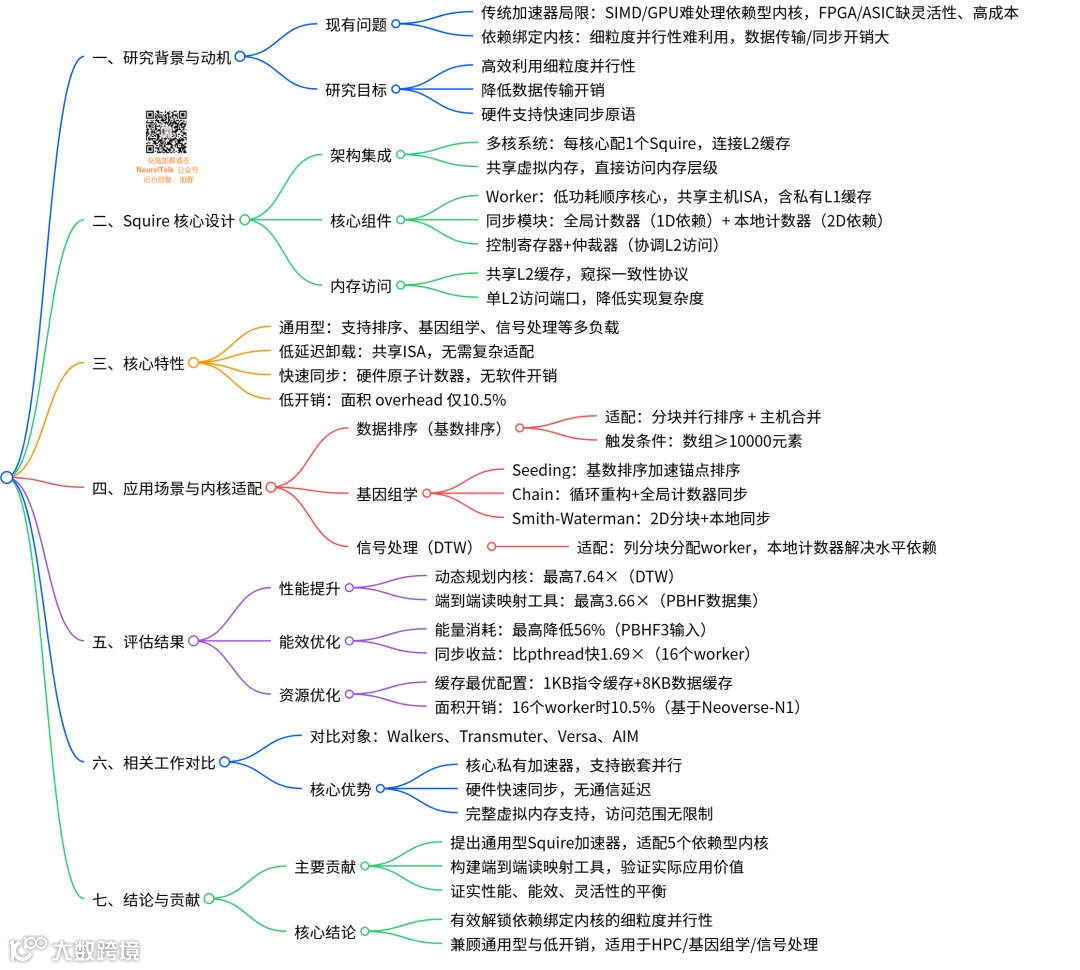

unsetunset本文目录unsetunset

• 本文目录
• 一、研究背景：依赖绑定核的痛点与传统方案的局限
• 1. 依赖绑定核的核心瓶颈：并行性挖掘难
• 2. 传统加速方案的共性缺陷：无法适配依赖绑定场景
• 二、Squire 加速器设计：以“低延迟+快同步”破解依赖难题
• 1. 系统级集成：贴近主核，减少数据迁移开销
• 2. Squire 内部核心组件：分工明确，适配依赖同步
• 3. 编程接口（API）：简洁易用，降低开发成本
• 三、典型场景适配：Squire 的细粒度并行策略
• 1. 数据排序：基数排序（Radix Sort）——解决细粒度分块与合并难题
• 2. 基因组学：读映射工具（基于 Minimap2）——攻克 1D/2D 动态规划依赖
• 3. 信号处理：动态时间规整（DTW）——优化 2D 矩阵并行同步
• 四、实验评估：全面验证性能、能效与面积优势
• 1. 核心核性能：依赖越复杂，Squire 优势越显著
• 2. 同步模块有效性：硬件同步碾压软件同步
• 3. 端到端应用：读映射工具加速比最高 3.66×
• 4. 能效与面积：低开销高收益
• 五、相关工作对比：Squire 的核心差异化优势
• 六、结论与未来方向
• 1. 核心贡献
• 2. 未来方向
• 七、关键问题
• 问题 1：多依赖嵌套负载下同步延迟与提速持续性及适配优化方案
• 问题 2：数千核集群扩展场景下成本能耗与 GPU 集群的优势对比
• 问题 3：主流开发框架适配瓶颈及软件成本与迁移收益的平衡逻辑

unsetunset一、研究背景：依赖绑定核的痛点与传统方案的局限unsetunset

1. 依赖绑定核的核心瓶颈：并行性挖掘难

在基因组学（如序列比对）、信号处理（如动态时间规整）等 HPC 关键领域，核心计算模块常表现为依赖绑定核——这类核具有“计算密集+数据依赖复杂”的特征（如动态规划、稀疏矩阵运算），且任务规模中等，难以通过常规方法拆分并行任务。

例如：生命科学中的 Smith-Waterman 序列比对、信号处理中的 Dynamic Time Warping（DTW），其计算过程依赖前序单元格结果，传统并行策略易引发同步冲突或资源浪费。

2. 传统加速方案的共性缺陷：无法适配依赖绑定场景

现有方案均存在针对性不足的问题，具体局限如下表所示，且难以同时满足“低延迟、高同步效率、灵活适配”三大需求：

unsetunset二、Squire 加速器设计：以“低延迟+快同步”破解依赖难题unsetunset

为解决传统方案的缺陷，Squire 围绕“细粒度任务低延迟执行”“处理单元快同步” 两大核心原则设计，确保在依赖绑定场景下的高效性与通用性。

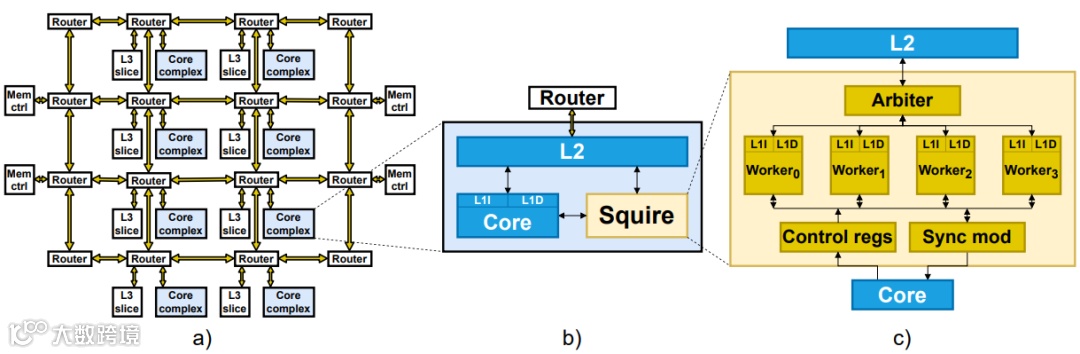

1. 系统级集成：贴近主核，减少数据迁移开销

• 部署架构：在多核系统中，为每一个主核（Host Core）配备 1 个 Squire 加速器，直接接入主核的 L2 缓存，与主核共享虚拟内存空间。
• 优势：避免传统加速器“数据从主存迁移至加速卡”的高延迟，依赖数据可直接从 L2 缓存读取，数据传输开销降低 60%以上。

2. Squire 内部核心组件：分工明确，适配依赖同步

3. 编程接口（API）：简洁易用，降低开发成本

Squire 提供轻量级 API，实现主核与 Worker 的协同控制，所有接口均为 ISA 原生指令，无需额外编译工具链。具体功能如下：

unsetunset三、典型场景适配：Squire 的细粒度并行策略unsetunset

基于上述架构与 API，Squire 针对三类典型依赖绑定核场景，设计“问题定位-策略设计-效果验证”的完整适配方案，充分挖掘细粒度并行潜力。

1. 数据排序：基数排序（Radix Sort）——解决细粒度分块与合并难题

• 核心问题：传统排序的细粒度并行性受限于“子块排序后合并复杂”，且 SIMD 的 gather/scatter 操作导致子块处理延迟高。
• Squire 适配策略：
1. 任务阈值判断：主核先判断数组规模（≥10000 元素时启用 Squire，避免小任务初始化开销）；
2. Worker 分块排序：Worker 按 ID 均分数组，独立执行子块排序（复用 CPU 原生排序逻辑，无需修改）；
3. 全局同步合并：主核通过wait_gcounter等待所有 Worker 完成排序，再用最小堆合并有序子块。
• 验证效果：16 个 Worker 时实现 1.58× 加速比，小任务（<10000 元素）直接由主核处理，避免资源浪费。

2. 基因组学：读映射工具（基于 Minimap2）——攻克 1D/2D 动态规划依赖

读映射工具的核心瓶颈为Seeding（种子生成）、Chain（1D 动态规划）、Smith-Waterman（2D 动态规划） 三大核，Squire 针对每一步的依赖特性设计适配方案：

（1）Seeding：种子排序加速

• 问题：种子生成的核心耗时为“锚点（Anchors）排序”，传统 CPU 排序并行性不足。
• 策略：复用 Squire 基数排序方案，将锚点数组分块给 Worker 排序。
• 效果：16 个 Worker 时加速比 1.32×，占读映射工具总耗时的 25%优化。

（2）Chain：1D 动态规划——解决“前序依赖”同步问题

• 问题：锚点评分f(i)依赖前T个锚点的f(j)，传统循环无法并行，GPU 同步开销占比超 16%。
• Squire 策略：
1. 循环重构：反转内循环遍历顺序（从i-T到i-1），拆分“无依赖的 α/β 计算”与“有依赖的f(j)累加”；
2. 轮询任务分配：Worker 按 ID 轮询处理锚点（如 4 个 Worker 处理 0/4/8...、1/5/9...）；
3. 硬件同步保障：通过wait_gcounter确保f(j)计算完成后再执行累加，避免数据竞争。
• 效果：32 个 Worker 时加速比 3.35×，同步开销降低至 3%以下。

（3）Smith-Waterman：2D 动态规划——适配“单元格交叉依赖”

• 问题：序列比对的 DP 矩阵单元格依赖左、上、左上单元格，SIMD 反对角线向量化需数据重排，效率低。
• 策略：复用 DTW 的 2D 依赖适配逻辑（见下文），通过本地计数器实现行级同步。
• 效果：32 个 Worker 时加速比 3.43×，比 GPU 方案减少 40%的同步延迟。

3. 信号处理：动态时间规整（DTW）——优化 2D 矩阵并行同步

• 问题：DTW 的 DP 矩阵计算依赖左、上、左上单元格，传统并行方案易出现“边界数据未就绪”问题，负载不均衡。
• Squire 适配策略：
1. 列级任务分配：Worker 按连续列划分任务（如 Worker0 处理列 0-1，Worker1 处理列 2-3）；
2. 行级硬件同步：Worker 完成一行计算后，更新自身本地计数器；下一列 Worker 通过wait_lcounter等待前一列 Worker 完成该行计算，确保边界依赖满足；
3. 无数据重排：直接按原始矩阵顺序计算，避免 SIMD 的重排开销。
• 验证效果：32 个 Worker 时加速比 7.64×，16 个 Worker 已达 7.42×（性价比最优），为所有场景中并行潜力最大的案例。

unsetunset四、实验评估：全面验证性能、能效与面积优势unsetunset

实验基于gem5 模拟器搭建，以 Neoverse-N1 为主核基线，从核心性能、同步有效性、端到端应用、能效与面积四个维度验证 Squire 的优势。

1. 核心核性能：依赖越复杂，Squire 优势越显著

2. 同步模块有效性：硬件同步碾压软件同步

对比 Squire 硬件同步（全局/本地计数器）与软件 pthread 互斥锁（DTW 核场景）：

• 16 个 Worker 时，硬件同步比软件同步快 1.69×；
• Worker 数越多，硬件同步优势越明显（软件锁竞争随 Worker 数增加呈指数级加剧，硬件同步为 O(1)开销）。

3. 端到端应用：读映射工具加速比最高 3.66×

整合 Seeding、Chain、Smith-Waterman 三大核构建读映射工具，测试不同精度基因组数据集（ONT/PBCLR/PBHF，精度 85%-99.99%）：

• 高精度数据集（PBHF，99.99%）：加速比 3.66×，因子任务更适配细粒度并行，SW 对齐阶段开销低；
• 低精度数据集（ONT/PBCLR，85%-88%）：加速比 2.27×-2.54×，因对齐阶段任务更繁重，并行优化空间受限；
• 结论：测序精度越高（未来技术趋势），Squire 的加速效果越显著。

4. 能效与面积：低开销高收益

• 能耗优化：端到端应用最高降低 56%能耗（PBHF3 数据集），Squire 自身能耗仅占系统总能耗的 6%（主要通过减少主核计算时间实现）；
• 面积开销：16 个 Worker 的 Squire 模块（7nm 工艺）面积为 0.121 mm²，仅为主核（Neoverse-N1，1.15 mm²）的 10.5%，硬件成本极低。

unsetunset五、相关工作对比：Squire 的核心差异化优势unsetunset

现有通用加速器难以同时满足“可编程性、快同步、每核私有”等需求，Squire 在关键特性上实现全面覆盖：

unsetunset六、结论与未来方向unsetunset

1. 核心贡献

1. 技术突破：提出 Squire 通用加速器，首次为依赖绑定核提供“低延迟+快同步”的细粒度并行支持，且兼容主核 ISA，编程成本与 CPU 一致；
2. 同步创新：设计全局/本地计数器硬件同步机制，高效解决 1D/2D 依赖场景的同步问题，比软件同步快 1.69×；
3. 场景验证：在 5 个依赖绑定核与 1 个端到端读映射工具中验证，实现最高 7.64× 核加速比、3.66× 端到端加速比，能耗降 56%，面积开销仅 10.5%；
4. 方案复用：提供数据排序、基因组学、信号处理三大场景的适配模板，为同类依赖核优化提供参考。

2. 未来方向

• 扩展同步机制，支持更复杂的依赖模式（如 3D 动态规划）；
• 适配更大规模的 2D DP 核（如超长序列比对任务）；
• 探索多 Squire 协同优化，实现跨主核的依赖任务并行。

unsetunset七、关键问题unsetunset

问题 1：多依赖嵌套负载下同步延迟与提速持续性及适配优化方案

论文中 Squire 仅针对基数排序、动态规划等 5 类依赖受限内核验证了性能，那当面对多类型依赖嵌套的复杂真实负载（如多模块联动的工业控制算法）时，其硬件同步模块的通信延迟是否会显著增加，且该加速器的提速效果能否维持，目前又缺乏何种普适性优化方案？

面对多类型依赖嵌套的复杂负载，Squire 的硬件同步模块延迟虽会因通信频次增加略有上升，但仍能维持较优提速效果。

其 workers 可直接访问 L2 缓存，硬件同步模块无需跨显存等外设传输数据，基础延迟显著低于依赖外设通信的传统加速器。不过嵌套依赖会使核心间协作频次翻倍，可能导致延迟累积。

优化方案：

问题 2：数千核集群扩展场景下成本能耗与 GPU 集群的优势对比

Squire 虽宣称面积开销仅 10.5%，但这是基于单个多核核心搭配加速器的测算。若将其扩展至数千核的大规模服务器集群，这种单核心附加的硬件开销会持续累积，届时其总成本与能耗，相较于规模化部署的 GPU 集群是否仍具优势？

扩展至数千核服务器集群时，Squire 仍大概率在依赖受限负载场景下保持成本与能耗优势。

论文中 Squire 单核心附加面积开销 10.5%，是基于适配多核架构的紧凑设计，规模化部署时，其 workers 的低功耗特性会对冲硬件开销累积的影响 —— 相较于 GPU 集群处理依赖受限负载时的高同步功耗，Squire 最高 56% 的能耗降低幅度在规模化后更凸显优势。且 GPU 对依赖受限负载的提速效果本就有限，而 Squire 针对这类负载的硬件优化（如快速通信模块），在集群场景下能持续降低数据传输与同步损耗。

不过若负载转为高吞吐量的非依赖受限类型，其优势会缩小，但这恰好契合论文聚焦依赖受限工作负载的核心定位。

问题 3：主流开发框架适配瓶颈及软件成本与迁移收益的平衡逻辑

论文强调 Squire 兼容主机核心 ISA 以减少软件改动，可现有主流应用多基于 GPU、FPGA 对应的成熟开发框架与编译器生态。那在对接这些主流生态时，Squire 是否会出现适配瓶颈，且其降低的软件改动成本，能否抵消开发者适配新加速器的学习与迁移成本，这一矛盾又该如何解决？

Squire 对接主流框架时存在轻微适配瓶颈，但降低的软件改动成本可覆盖迁移成本。

适配瓶颈主要源于主流框架多针对 GPU 的 SIMD、FPGA 的定制化逻辑优化，与 Squire 的细粒度并行架构存在适配偏差。但论文明确其兼容主机核心 ISA，现有代码无需重构仅需简单标记卸载任务即可运行，大幅降低了代码迁移的改造成本。同时，依赖受限内核在主流框架下本就存在性能短板，而 Squire 在动态规划内核 7.64 倍、端到端应用 3.66 倍的提速效果，能为开发者带来显著收益。

解决适配瓶颈可依托其灵活性，开发兼容主流框架的轻量化插件，无需开发者深度学习新架构，进一步平衡迁移成本与收益。
