直线导轨的特点及选用

--正文--

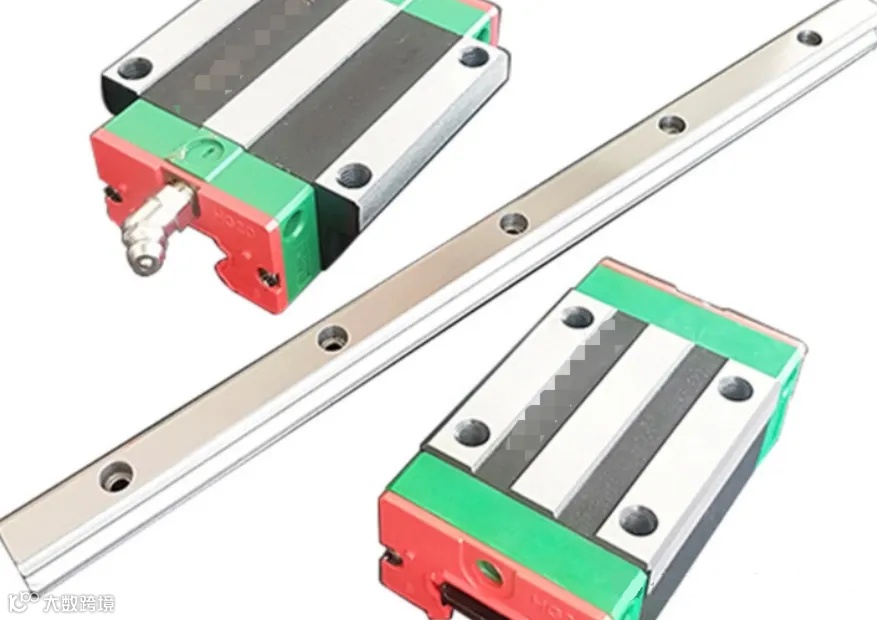

直线导轨作为现代机械传动系统中的核心部件，其高精度、高刚性、低摩擦等特性广泛应用于数控机床、自动化设备、半导体制造等领域。

以下是关于直线导轨技术特点及选型要点的详细分析：

一、直线导轨的核心技术特点

1. 高精度定位能力

采用滚珠或滚柱循环结构，重复定位精度可达±0.002mm。通过预压消除间隙的设计，配合导轨研磨工艺（表面粗糙度Ra≤0.1μm），可实现微米级运动控制，满足光刻机等精密设备的运动需求。

2. 四方向等载荷设计

独特的45°接触角结构使导轨能均衡承受径向、反径向和侧向载荷。以30mm宽导轨为例，额定动载荷可达30kN以上，静载荷超过50kN，大幅优于传统滑动导轨。

3. 自润滑与长寿命

集成密封端盖和油脂保持器设计，配合专用锂基润滑脂，维护周期可达1000km运行距离。采用SUJ2轴承钢经渗碳淬火处理（硬度HRC58-62），理论寿命可达10000小时以上。

4. 模块化安装优势

标准化的安装基准面允许±0.1mm/m的安装误差，通过偏心套筒调整机构可快速完成调平，相比传统导轨安装时间缩短70%。

二、关键选型参数解析

1. 精度等级选择

● 普通级（C级）：定位精度±0.05mm/m，适用于包装机械。

● 精密级（P级）：±0.01mm/m，用于CNC加工中心。

● 超精密级（SP级）：±0.003mm/m，应用于晶圆切割设备。

2. 负载计算模型

需综合计算工作台重量（W）、切削力（Fc）、加速度（a）等参数：

动态等效载荷 P = (W·a + Fc) · Sf  ，

其中安全系数Sf取1.2-2.0，高速场合需额外考虑惯性冲击。

3. 速度与加速度匹配

● 滚珠型：最高速度120m/min，加速度0.5G。

● 滚柱型：速度80m/min，但加速度可达2G。

● 静音导轨采用特殊保持器设计，在3m/s速度下噪声＜55dB。

三、典型应用场景选型案例

1. 五轴加工中心

推荐配置：

● 预压等级：中预压（C3）。

● 润滑方式：集中油气润滑。

● 防护：不锈钢刮屑片。

实测显示该配置在20000rpm主轴转速下，位置波动＜3μm。

2. 锂电池叠片机

选用要点：

● 防尘等级IP54以上。

● 低发尘氟材料保持器。

● 配合直线电机使用需注意导轨导电性处理。

3. 医疗CT设备

特殊要求：

● 无磁化处理（SUS440C材质）。

● 免维护设计（全密封结构）。

● 抗辐射润滑脂（氟醚油基）。

四、维护与故障预防

1. 振动监测标准

当导轨振动值超过以下阈值时需检修：

● 低频段（＜1kHz）：加速度＞0.5m/s²。

● 高频段：速度有效值＞1mm/s。

2. 磨损预警指标

● 滚道接触面出现＞0.1mm的压痕。

● 运行阻力增加15%以上。

● 润滑脂出现明显变色（Fe含量＞100ppm）。

3. 再研磨修复工艺

对于精密导轨，可采用：

● 电解修整法恢复轨道直线度。

● 激光熔覆修复局部损伤 。

修复后需重新进行预紧力调整和跑合试验。

五、技术发展趋势

1. 智能导轨系统

集成应变传感器可实时监测载荷分布，通过IoT平台实现预测性维护。

2. 复合材料应用

碳纤维增强基体（CFRP）导轨比传统钢制导轨减重40%，热变形系数降低至0.5×10⁻⁶/K。

3. 磁悬浮导轨突破

新一代无接触式导轨（如磁悬浮导轨）已实现纳米级定位，但当前成本约为传统导轨的8-10倍。

在实际选型中，建议采用生命周期成本（LCC）分析法，综合考虑初期采购成本、能耗、维护费用等参数。例如在24小时连续生产的半导体设备中，选用高精度导轨虽然初期成本高30%，但可降低年维护费用60%以上。具体选型需结合设备工况、生产节拍、环境条件等要素进行多目标优化。
