小白学大模型：RAG-Anything 统一多模态问答的RAG框架

现有 RAG 框架几乎完全局限于文本内容。真实的知识库本质上是多模态的，包含文本、视觉元素（图表、图像）、结构化表格和数学表达式的丰富组合。

RAG-Anything 建立了一种新的多模态知识访问范式，消除了现有系统中的架构碎片化，为处理复杂、真实的知识环境提供了全面的解决方案。RAG-Anything作出了如下改进：

1. 统一的多模态表示：双图构建 (Dual-Graph Construction)
2. 跨模态检索机制：跨模态混合检索 (Cross-Modal Hybrid Retrieval)

unsetunsetRAG-Anything 框架概述unsetunset

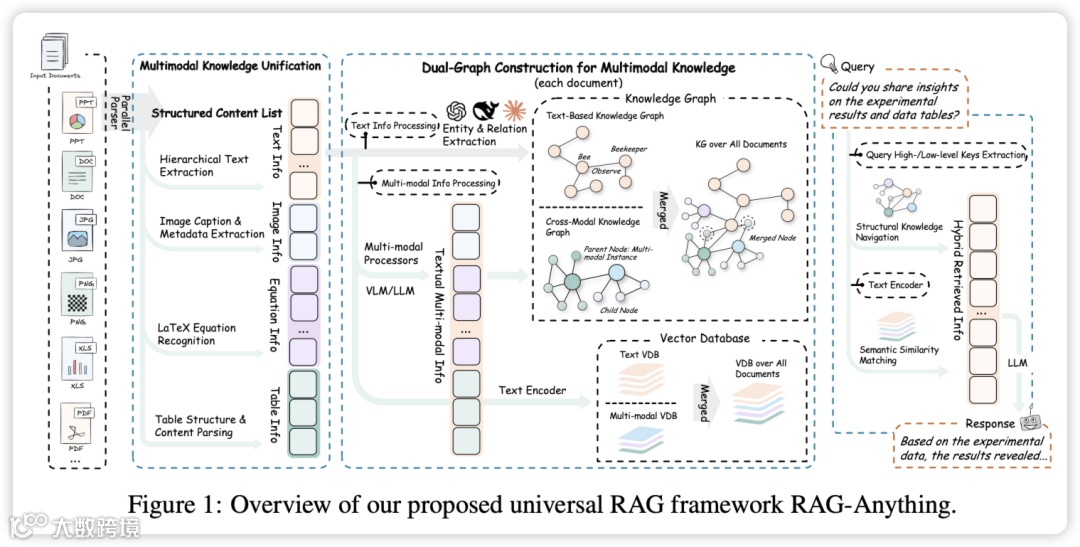

RAG-Anything 是一个统一的 RAG 框架，专门为解决现有系统仅限于文本的限制而设计，使 LLMs 能够利用来自图像、表格、公式和各种文本的异构多模态知识。

该框架由三个核心组件构成：

1. 通用索引（Universal Indexing）：用于多模态知识的统一表示。
2. 跨模态自适应检索（Cross-Modal Adaptive Retrieval）：结合结构导航和语义匹配。
3. 知识增强的响应生成（Knowledge-Enhanced Response Generation）：利用 VLM 进行信息合成。

1. 通用异构知识表示 (Universal Representation)

传统方法只是将文档解析为文本段落，而 RAG-Anything 引入了多模态知识统一 (Multimodal Knowledge Unification) 过程。

• 原子知识单元分解： 将原始输入分解为原子内容单元  ，其中   是模态类型（如 text, image, table, equation），  是相应的内容。
• 结构和语义完整性： 确保非文本元素（如图表、公式）与其标题、周围定义保持结构上的关联。
• 专业解析器： 使用专门的解析器处理不同内容类型（例如，LaTeX 公式识别、表格结构解析），以保证高保真提取。

RAG-Anything 采用双图策略来整合结构和语义信息：

2. 跨模态混合检索 (Cross-Modal Hybrid Retrieval)

检索阶段结合了结构和语义两种互补机制，克服了传统 RAG 仅依赖单一模态语义匹配的限制：

机制一：结构化知识导航 (Structural Knowledge Navigation)

• 目标： 捕捉显式关系和多跳推理模式，特别是跨模态的连接。
• 方法： 从用户查询中识别关键词和实体，在统一知识图   上进行精确实体匹配，并进行策略性的邻域扩展（在指定跳数内）。
• 结果： 得到候选集  ，提供高层语义连接和结构性上下文。

机制二：语义相似性匹配 (Semantic Similarity Matching)

• 目标： 识别缺乏显式结构连接的语义相关知识。
• 方法： 在所有组件（块、实体、关系）的嵌入表   上，使用查询嵌入   进行密集向量相似性搜索。
• 结果： 返回按余弦相似度排名的 top-k 语义相似块  。

融合与排序 (Fusion and Ranking)

• 将两个机制的候选集合并： 。
• 应用多信号融合评分 (Multi-Signal Fusion Scoring)，整合结构重要性、语义相似度得分以及查询推断的模态偏好，以生成最终的排名结果  。

3. 从检索到合成 (From Retrieval to Synthesis)

• 构建文本上下文： 将检索到的所有组件（实体摘要、关系描述、块内容）的文本表示连接起来，并加入模态类型和层级来源的分隔符，作为 LLM 的输入。
• 恢复视觉内容： 对于多模态块，进行解引用 (dereferencing) 以恢复原始的**视觉内容  **。
• 联合条件生成： 响应由视觉-语言模型 (VLM) 联合生成，模型同时以查询  、组装的文本上下文   和解引用的视觉内容   为条件：

unsetunset实验设置与评估unsetunset

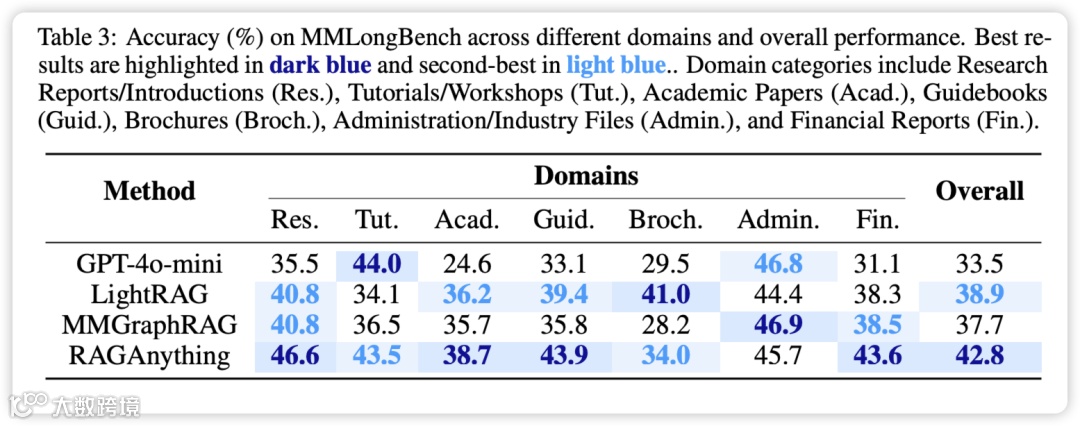

所有方法均使用 GPT-4o-mini 作为生成骨干 LLM；使用 text-embedding-3-large 嵌入模型和 bge-reranker-v2-m3 重排序模型。

• GPT-4o-mini： 强大的多模态 LLM，具有 128K Token 上下文窗口，可直接处理长文档，作为强基线。
• LightRAG： 一种图增强的 RAG 系统，但仅限于文本处理。
• MMGraphRAG： 一种多模态检索框架，构建统一知识图，但对表格和公式处理不够完善。

RAG-Anything 将文本、图像、表格和公式视为一等实体进行处理，而 LightRAG 仅处理文本，MMGraphRAG 缺乏对表格和公式结构信息的处理。RAG-Anything 通过双图构建策略保留了所有模态的结构关系。

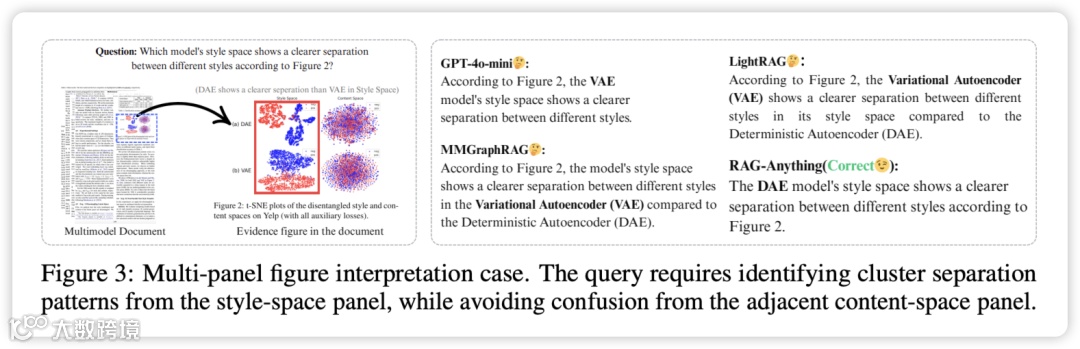

RAG-Anything 优势构建视觉布局图，节点包含面板、轴标题、图例和标题，边编码了层级关系。这引导检索器精确聚焦到风格空间面板**，避免了混淆，得到了正确答案。

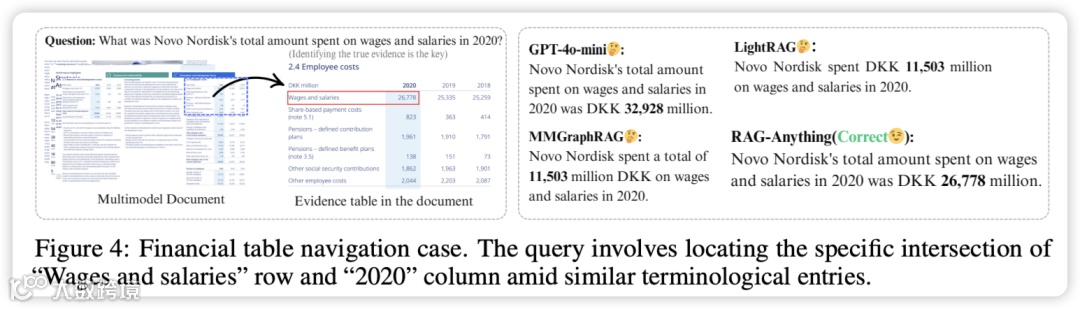

RAG-Anything 将表格转换为结构化图，节点包含行标题、列标题（年份）、数据单元格和单位，边捕获了 行-列-单元格 的关系。这使得系统能够精确导航到“Wages and salaries”行和“2020”列的交集单元格，确保了准确的数值提取。

unsetunsetRAG-Anything 代码解析unsetunset

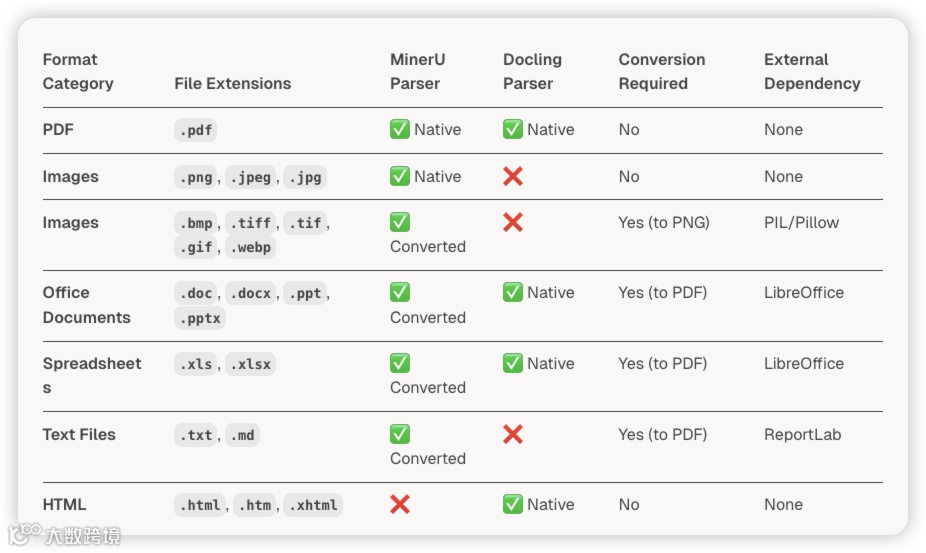

使用的外部工具

• MinerU 是 RAG-Anything 的主要文档解析引擎，负责从 PDF 和图像文档中高保真提取文本、图像、表格和公式。
• LibreOffice 是处理 Office 文件（.doc, .docx, .ppt, .pptx, .xls, .xlsx）的关键。
• Pillow（Python Imaging Library）用于处理 MinerU 原生不支持的非标准图像格式。
• Docling： 作为 MinerU 的替代解析器，可以通过配置 PARSER 环境变量或 RAGAnythingConfig.parser 来启用。

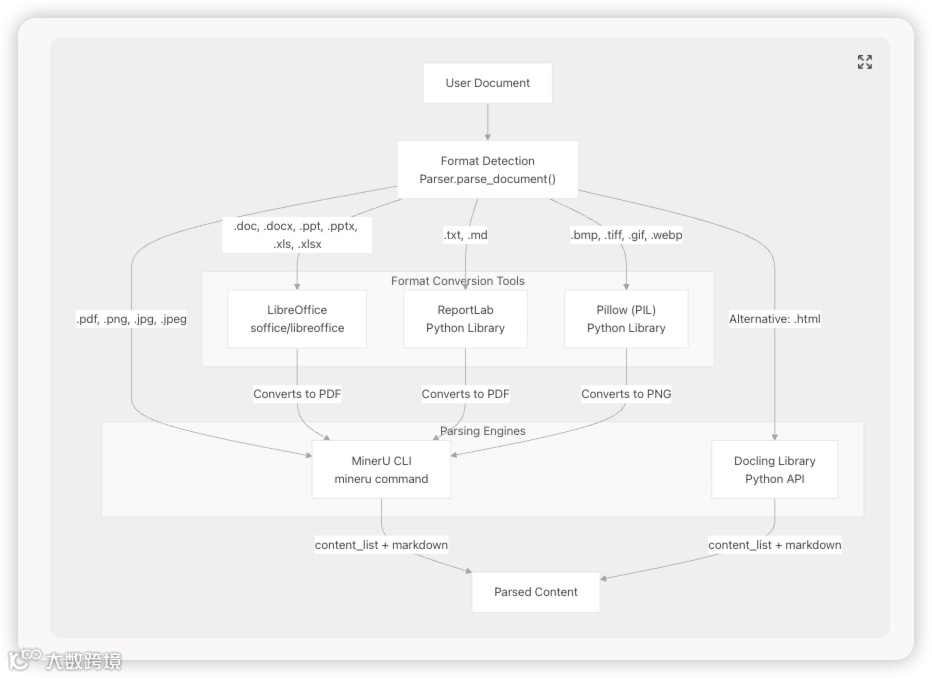

文档处理过程

文档解析 (Document Parsing) 处理文件格式、应用格式特定的转换（例如，Office 文件转 PDF），然后调用核心解析器（如 MinerU 或 Docling）提取内容。

内容理解与处理 (Content Understanding & Processing) 将内容明确区分为纯文本内容和多模态元素（图像、表格、公式等）。

多模态分析引擎 (Multimodal Analysis Engine) 对 每个多模态项目（如图像、表格）都由相应的处理器并发处理。例如，图像可能需要 VLM 来生成详细描述，表格可能需要结构化解析。

知识图谱构建 (Knowledge Graph Construction) 从文本和多模态内容的增强描述中，提取实体和它们之间的关系。

将处理后的内容合并到 LightRAG 的存储系统中。这包括将分块的嵌入存储到向量数据库（VDB），并将实体和关系存储到图数据库（KG）。

知识图谱构建与检索

调用 LightRAG 的 extract_entities 函数，对多模态分块进行批量实体和关系提取。这个过程利用 LLM 根据分块的增强描述来识别语义实体和关系。

• 节点 (Node) 结构： 提取的节点包含 entity_name、entity_type、description 和一个指向其原始分块 ID 的 source_id。
• 边 (Edge) 结构： 提取的边包含 src_id、tgt_id、关系描述 (description)、关键词 (keywords) 和一个权重 (weight)，用于表示关系的强度。

知识图谱的数据被分散存储在多个 LightRAG 后端，以优化不同的检索需求：

混合检索机制

RAG-Anything 利用知识图谱启用跨模态混合检索，支持复杂的问答任务。检索策略战略性地结合了向量相似性搜索和图遍历：

• 结构化知识导航： 利用图遍历来探索实体之间的显式关系（包括 belongs_to）和多跳推理路径。
• 语义相似性匹配： 利用 chunks_vdb 和 entities_vdb 进行密集的向量搜索，捕获隐式语义联系。

检索结果通过一个模态感知的融合评分机制进行排序，不同的关系类型被赋予不同的权重，例如：

• belongs_to 关系：权重 10.0（最高优先级）。
• 跨模态关系：权重 5.0-8.0（中高优先级）。
• 模态内关系：权重 3.0-5.0（标准优先级）。

查询系统架构

RAG-Anything 通过继承 QueryMixin，提供了三种核心查询方法来满足不同的用户需求。

1. 纯文本查询 (aquery / query) 用于文本驱动的检索。** 直接在 LightRAG 知识库上执行搜索。

2. VLM 增强查询 (VLM-Enhanced Query) 在检索到上下文中包含图像时，会自动利用视觉语言模型 (VLM) 进行深入的视觉分析。

3. 带明确内容的多模态查询 (aquery_with_multimodal) 允许用户将特定的多模态内容（例如一张待分析的图像、一张用户提供的表格或一个公式）作为查询的一部分，临时集成到知识图谱中。
