焊缝符号表示方法

焊缝符号表示法是工程制图中用于准确传递焊接接头形式、尺寸及工艺要求的技术语言，其核心在于通过标准化的符号体系实现设计与制造的无歧义沟通。

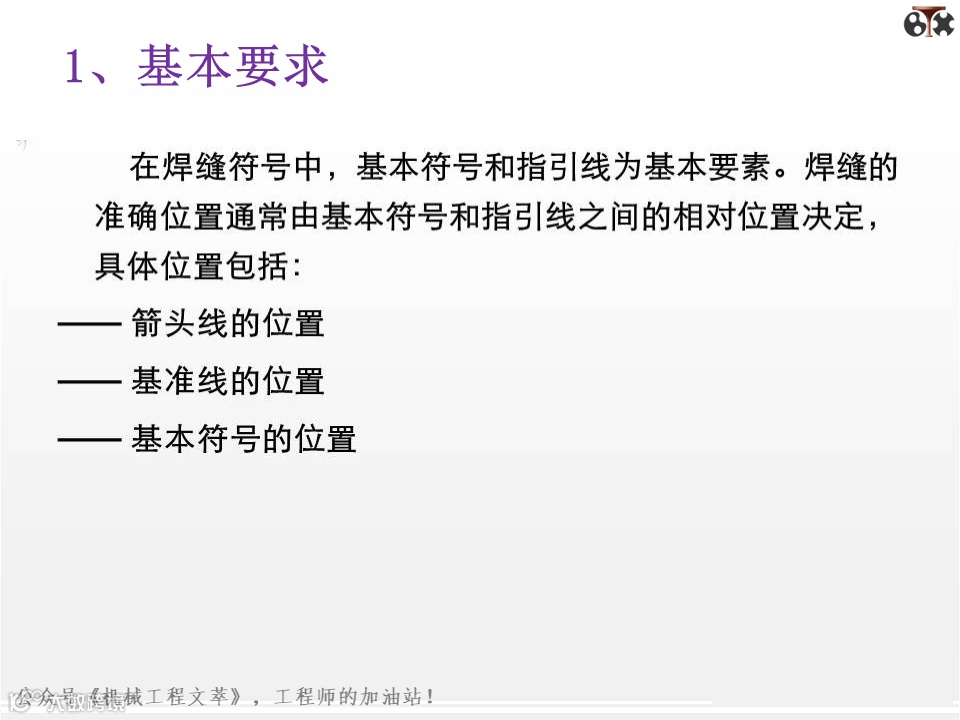

一、焊缝符号的构成规则

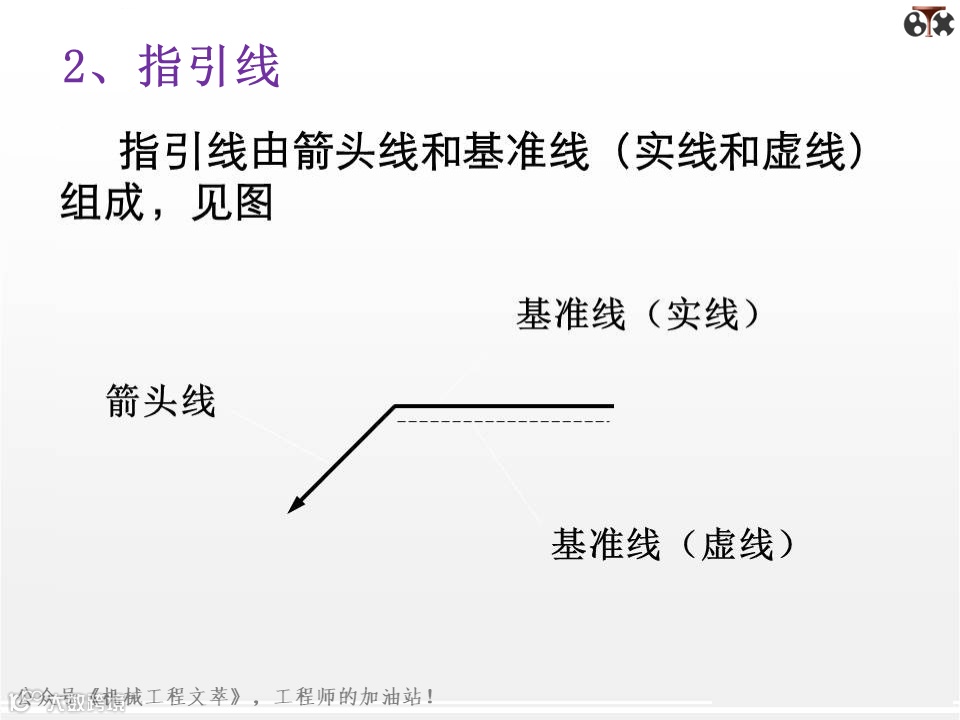

一套完整的焊缝符号由若干要素构成，以基准线（一条横贯图纸的实线和一条与之平行的虚线）为核心进行组织。实线侧表示焊缝箭头所指侧，虚线侧则对应非箭头侧。符号系统包含：

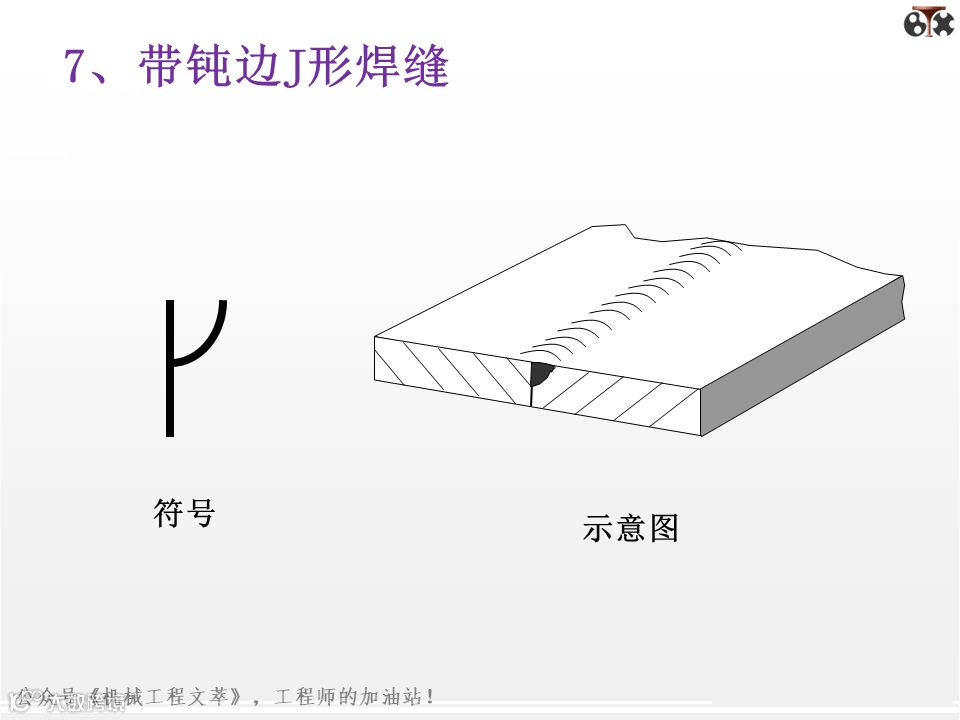

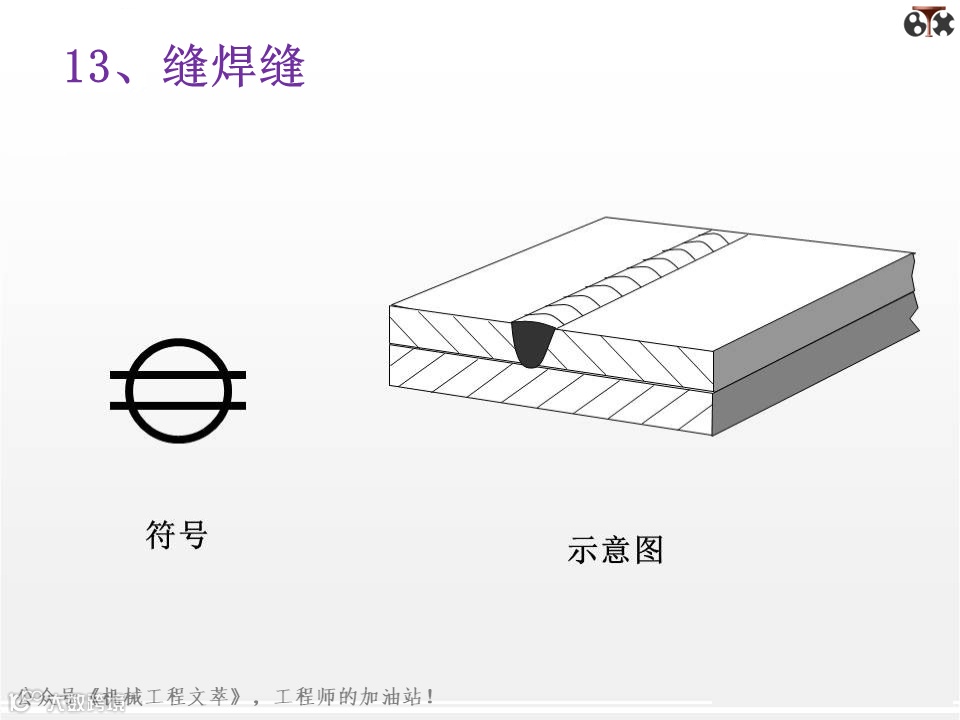

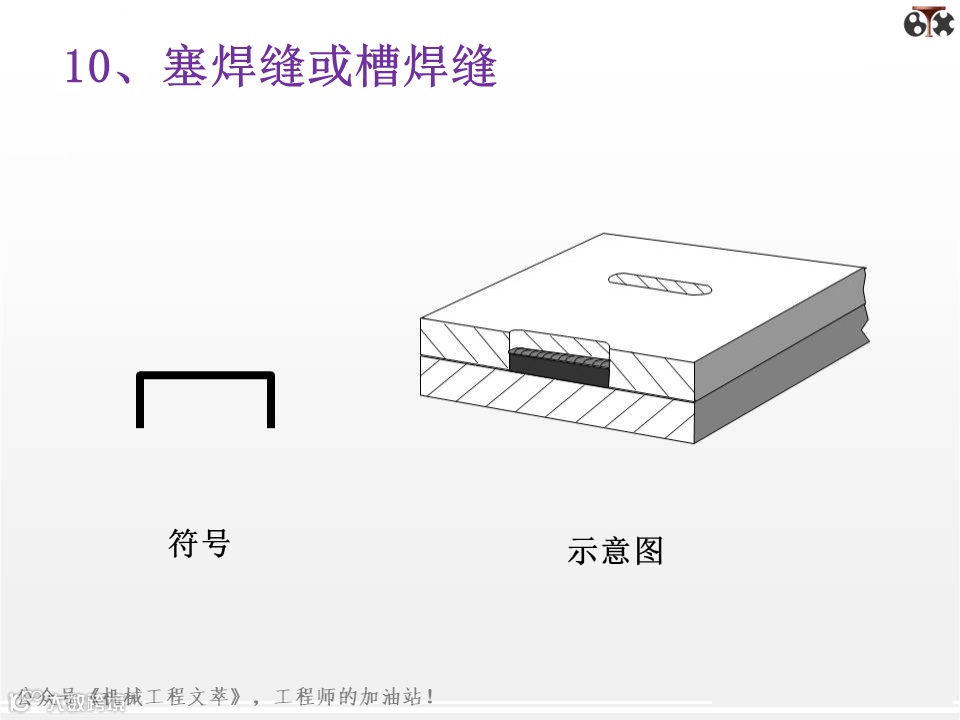

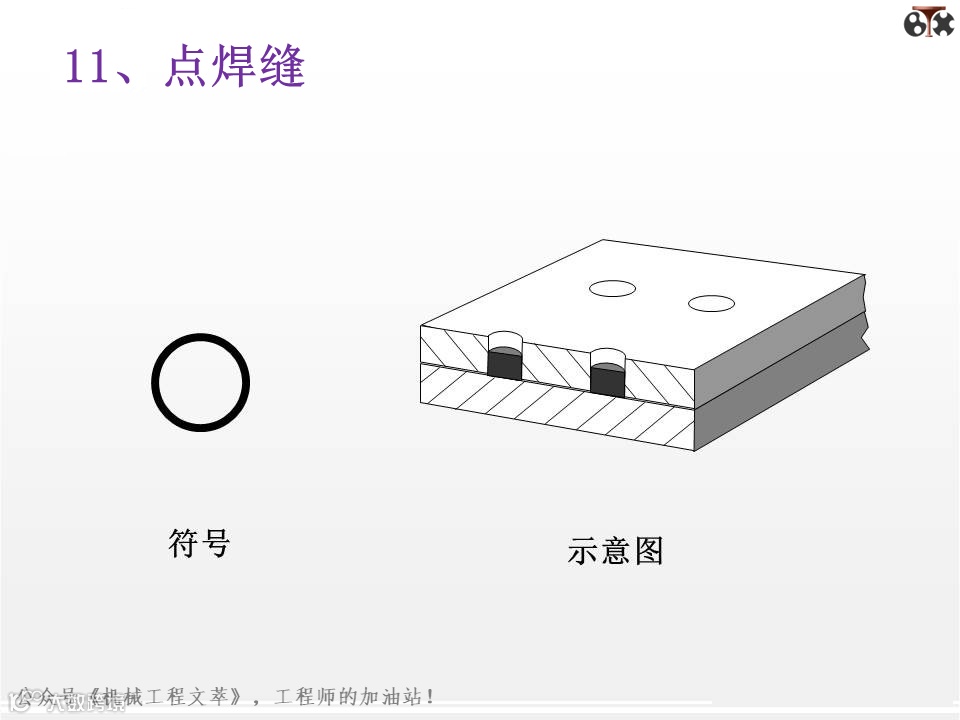

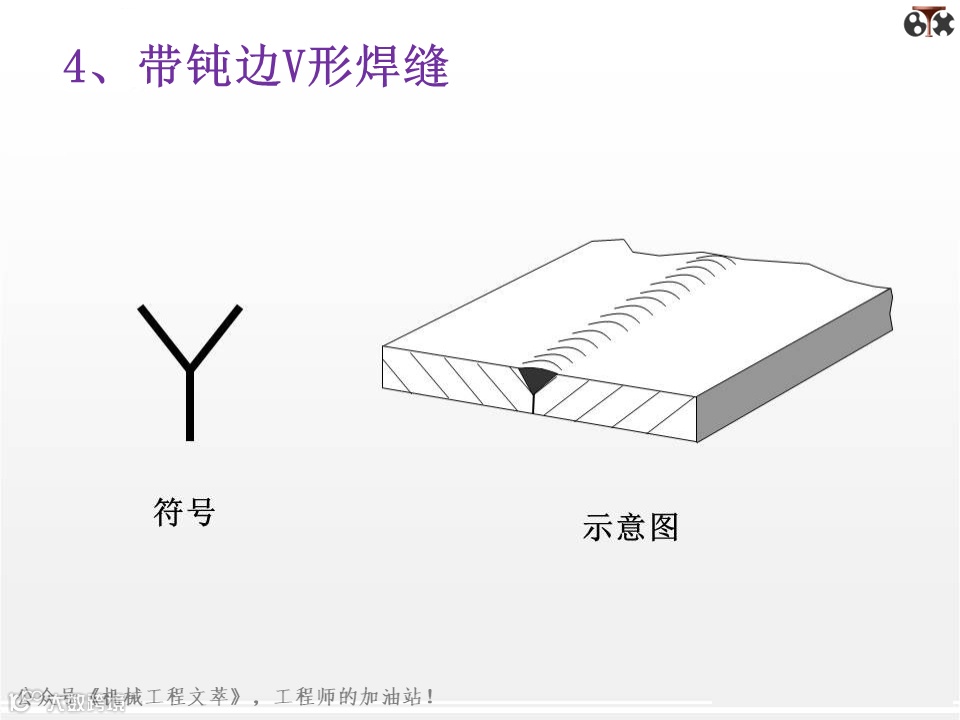

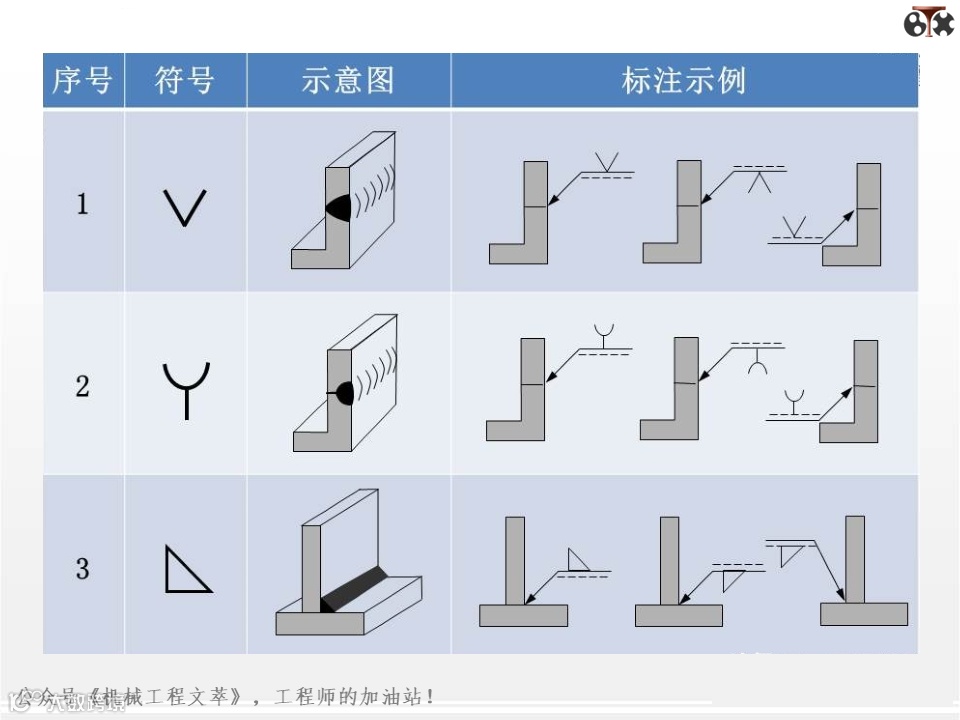

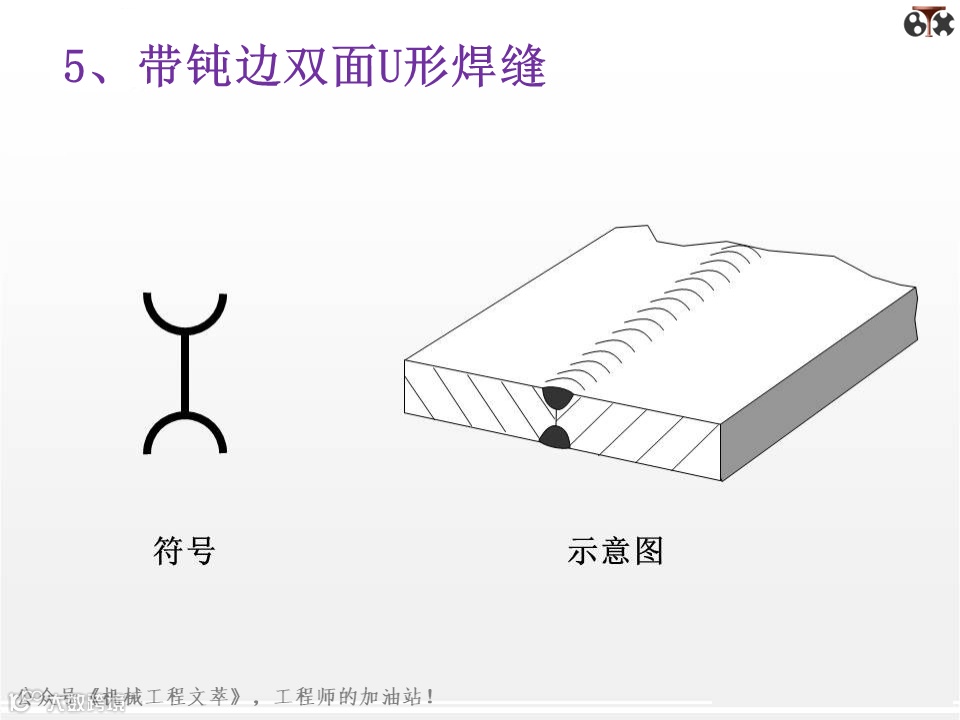

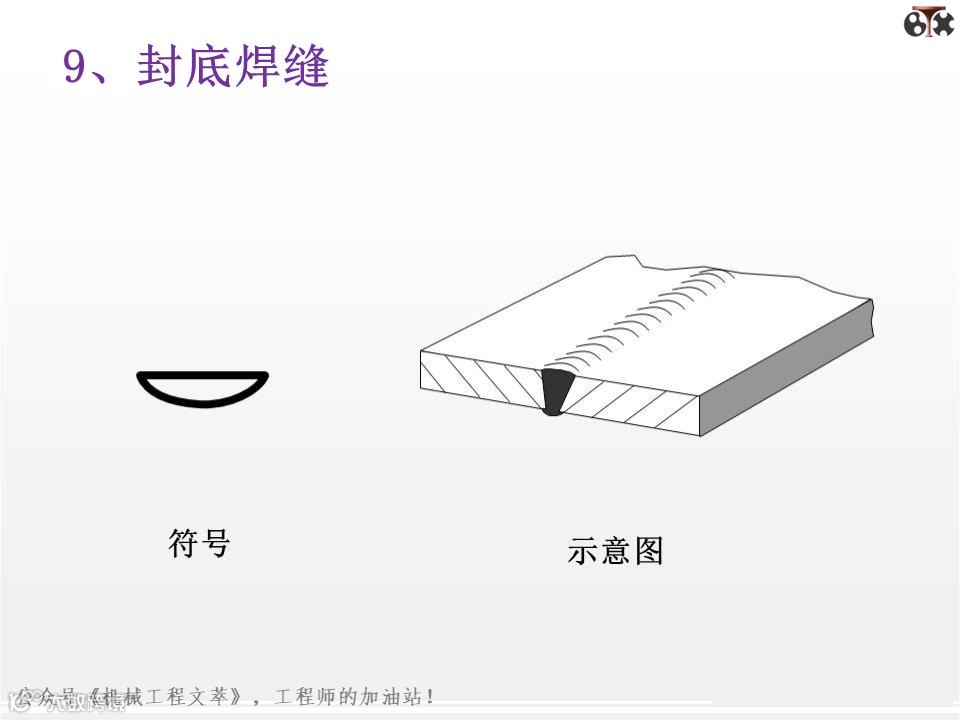

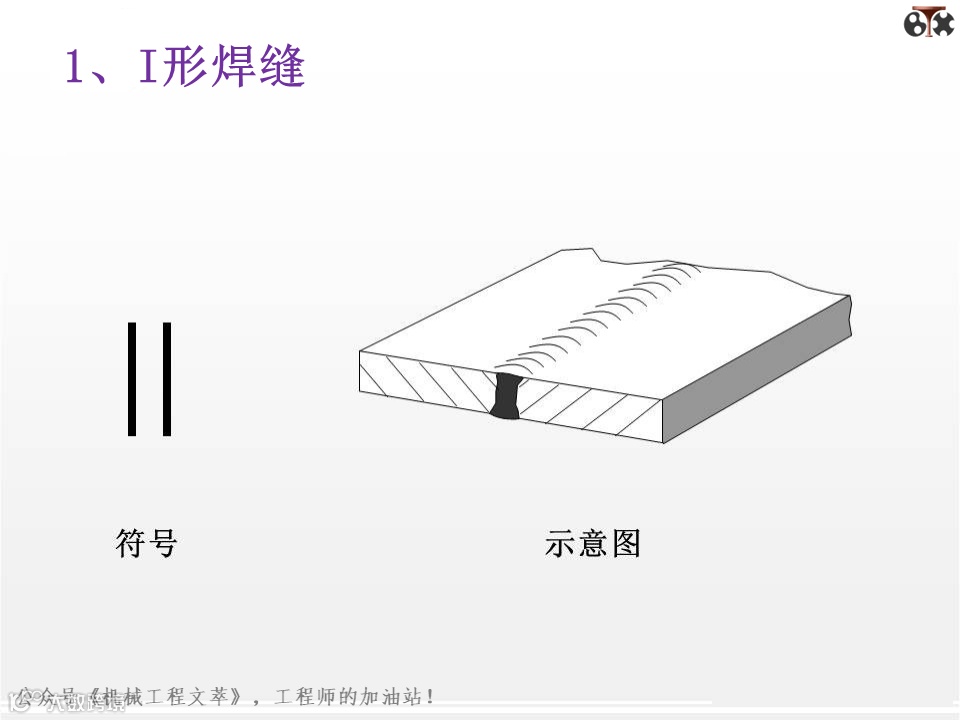

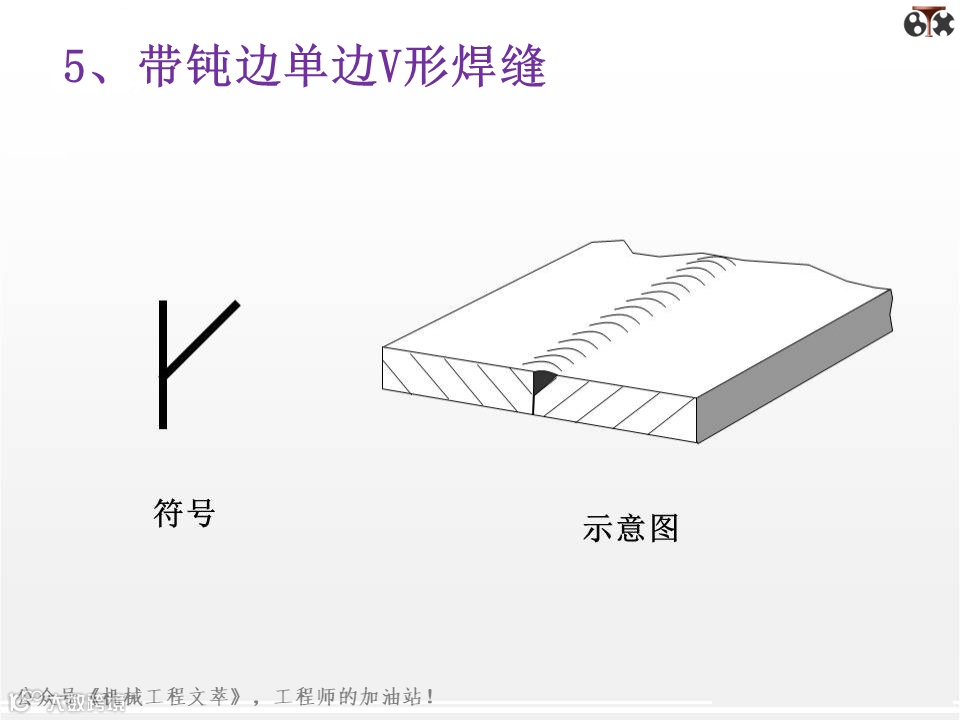

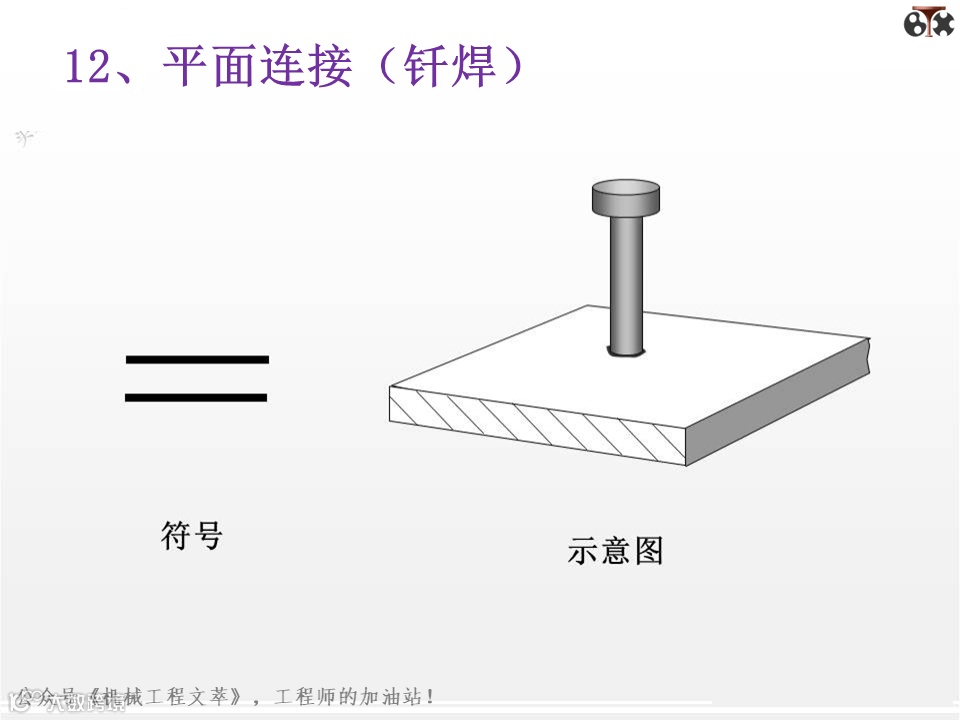

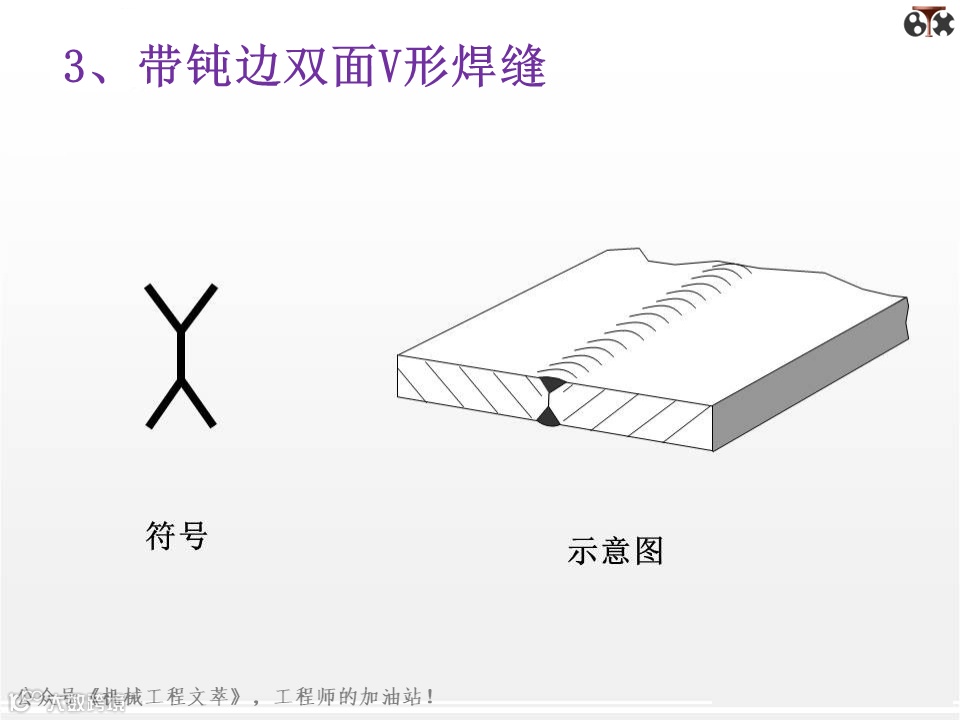

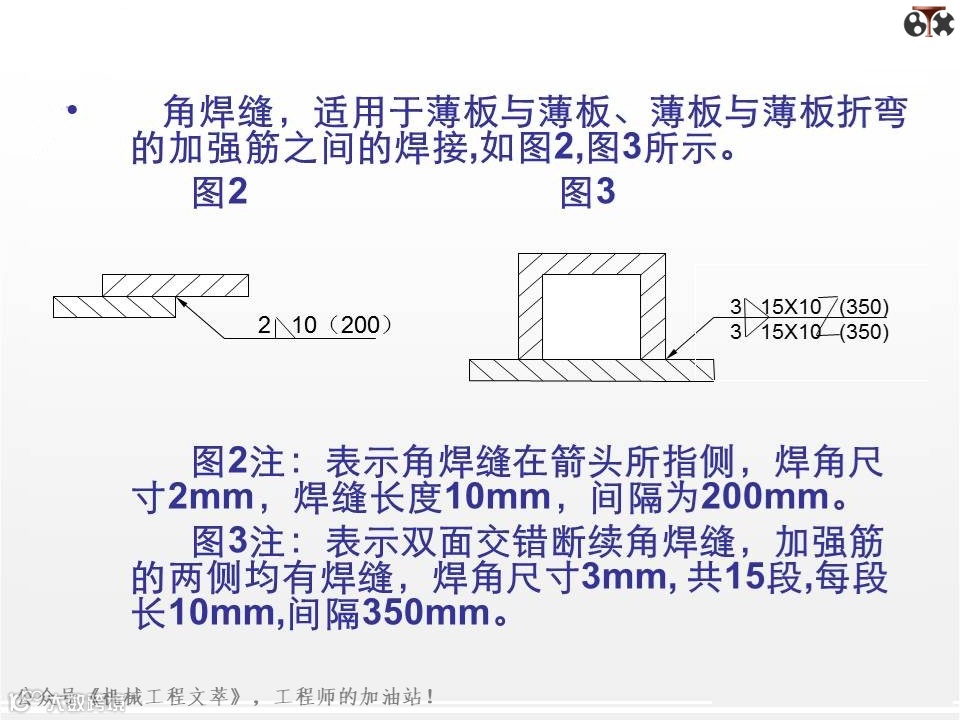

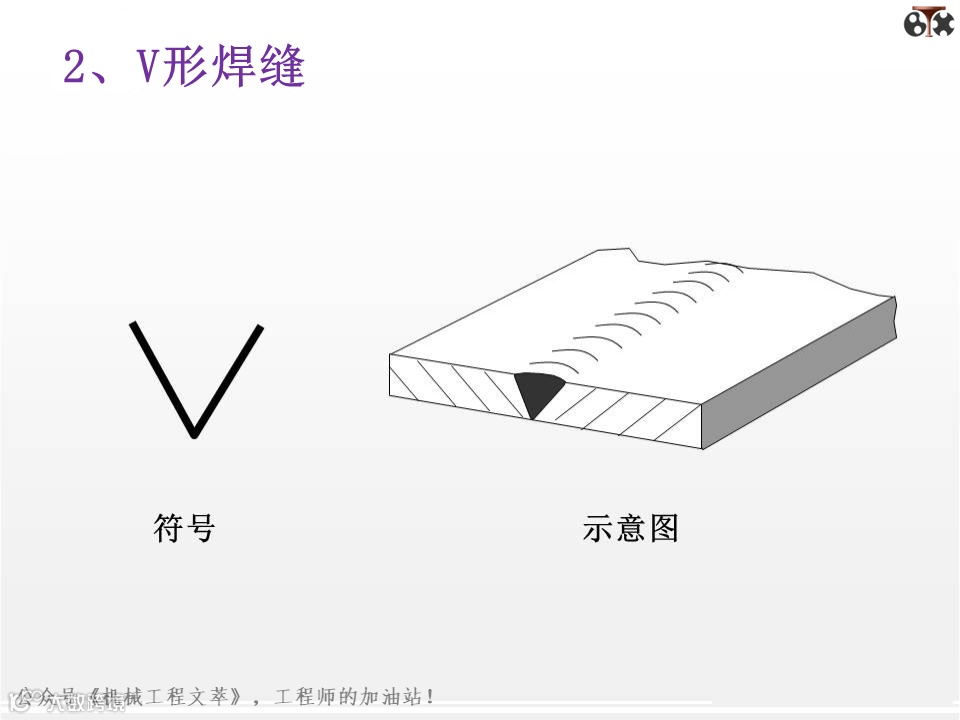

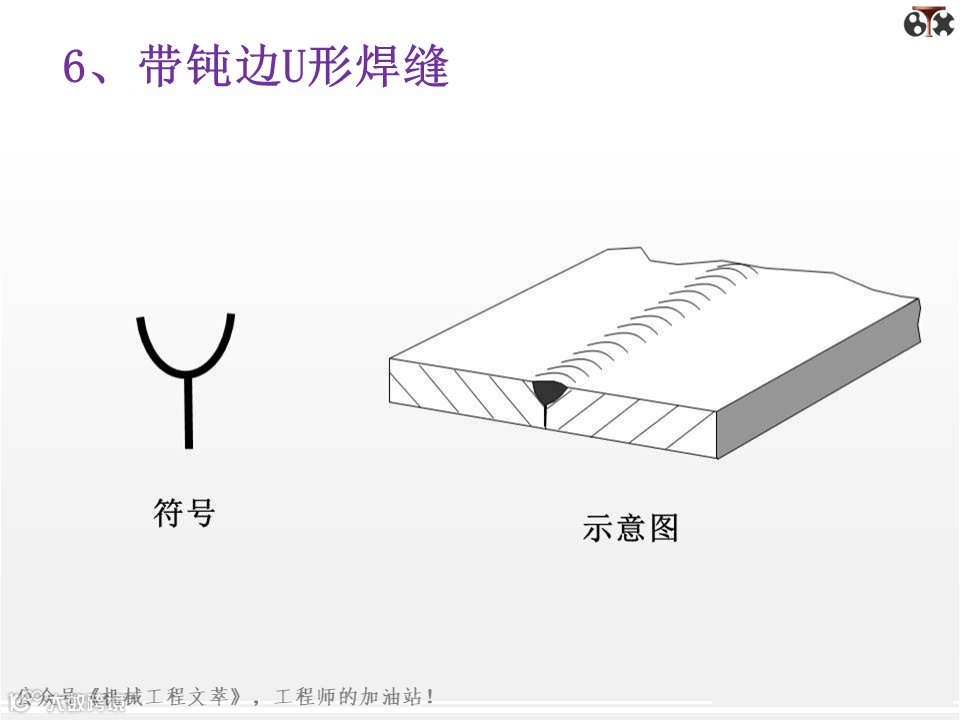

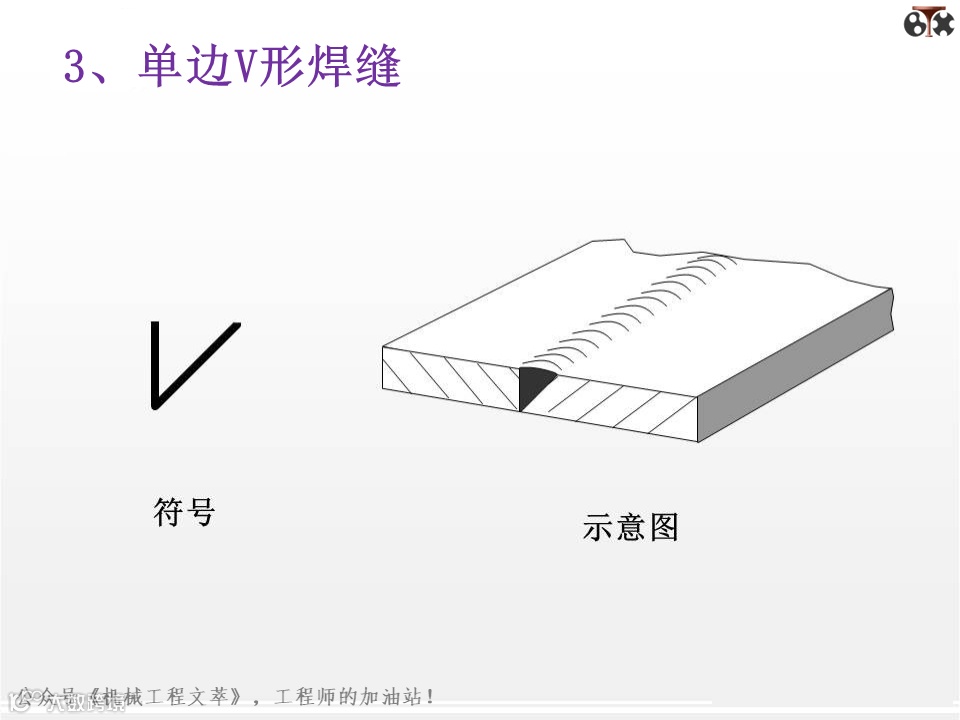

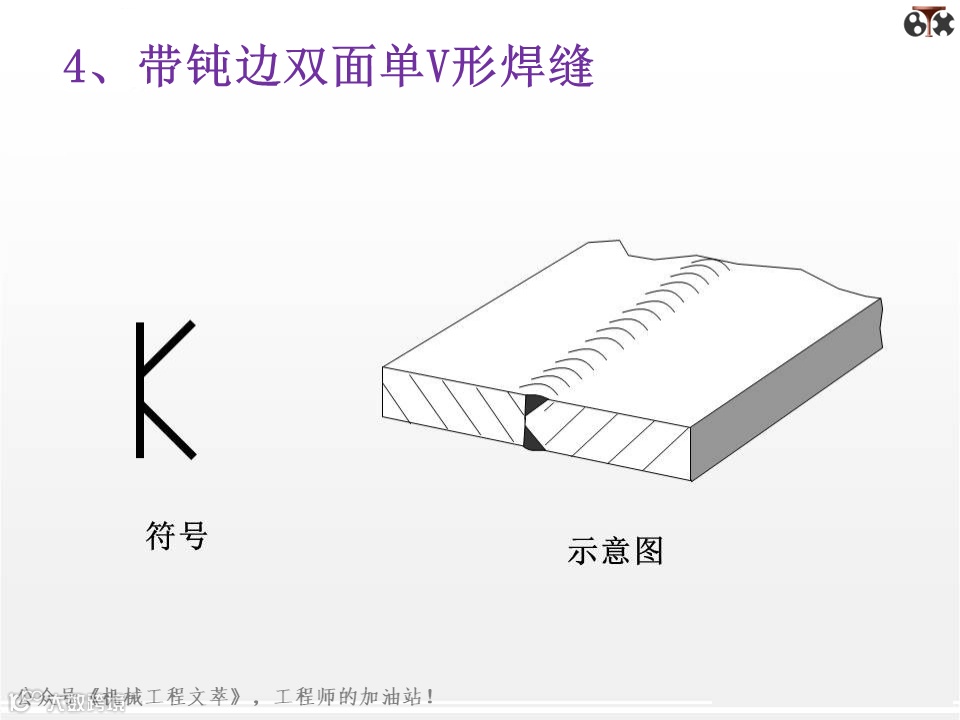

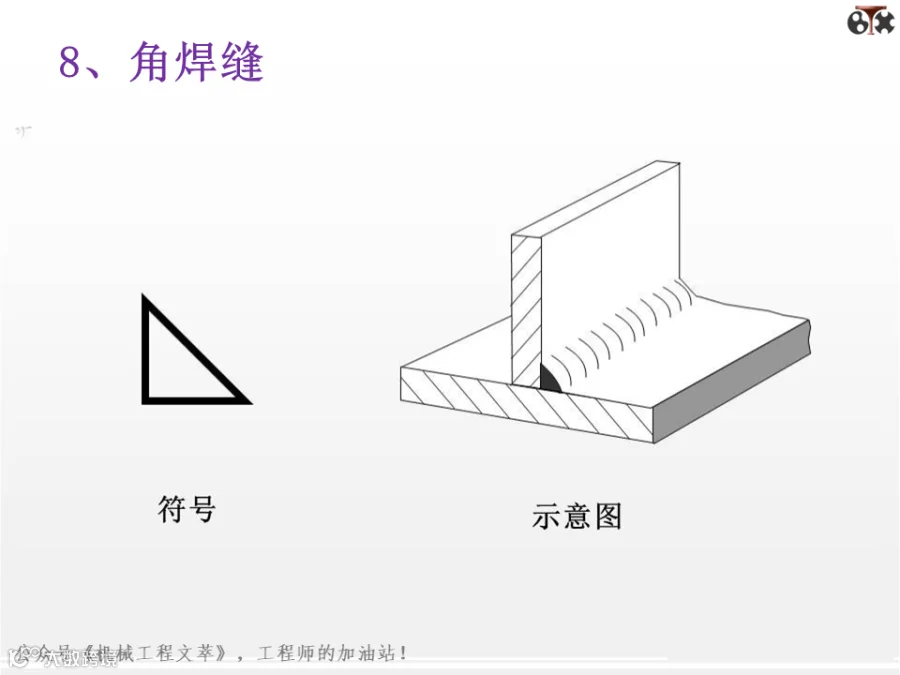

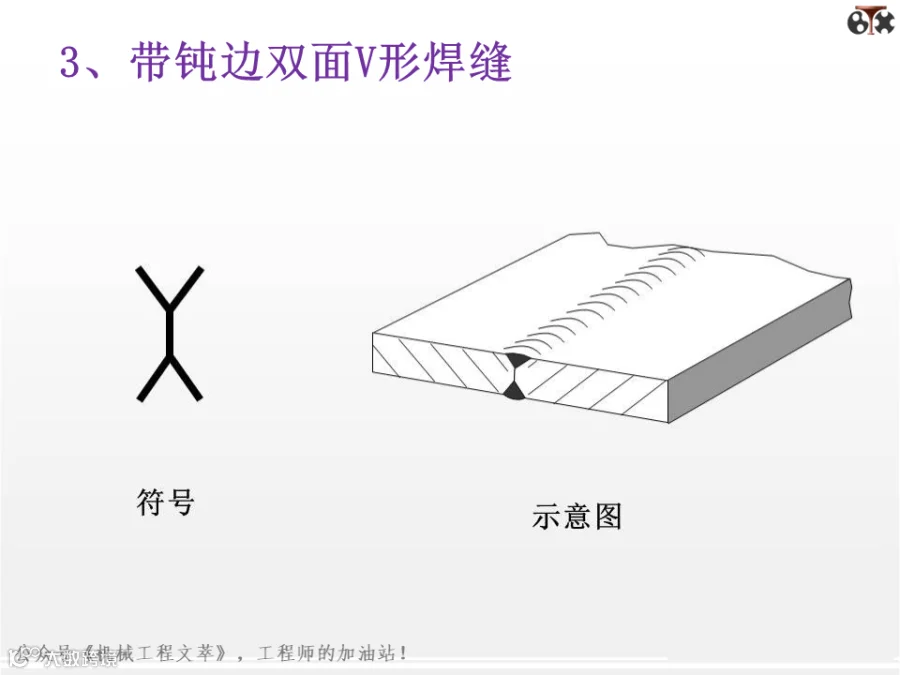

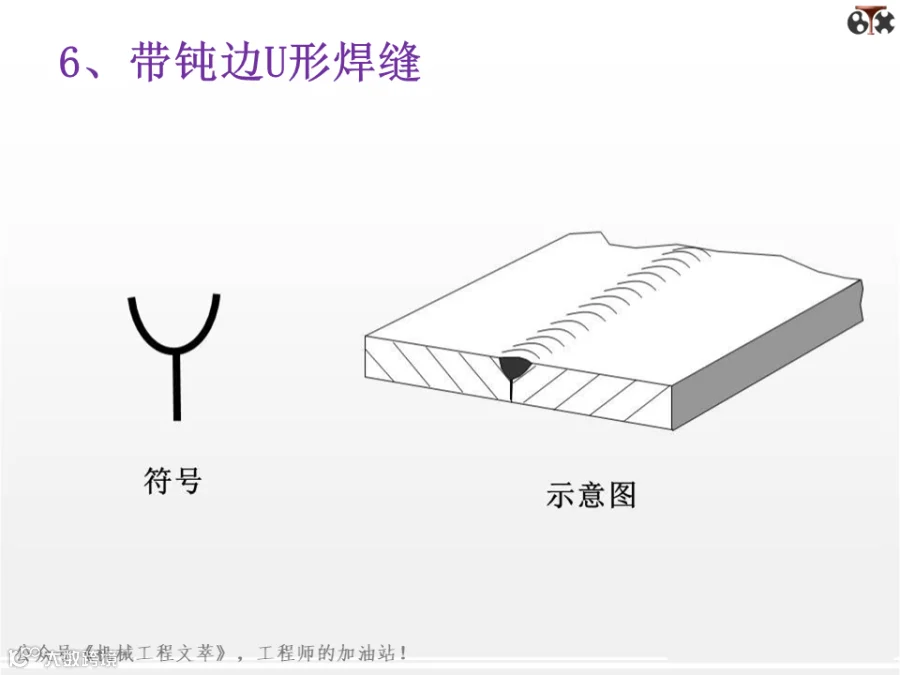

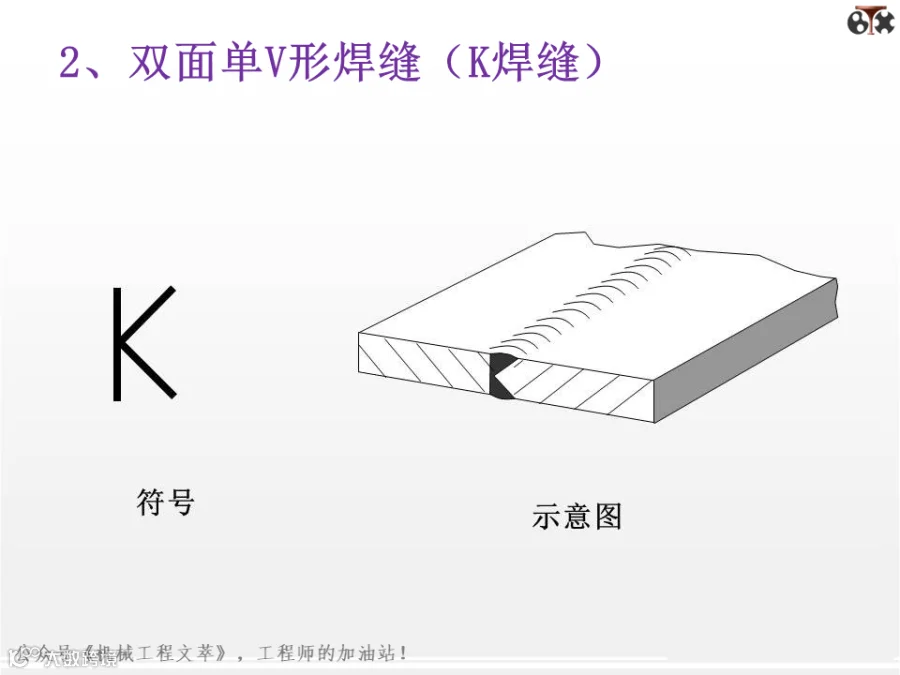

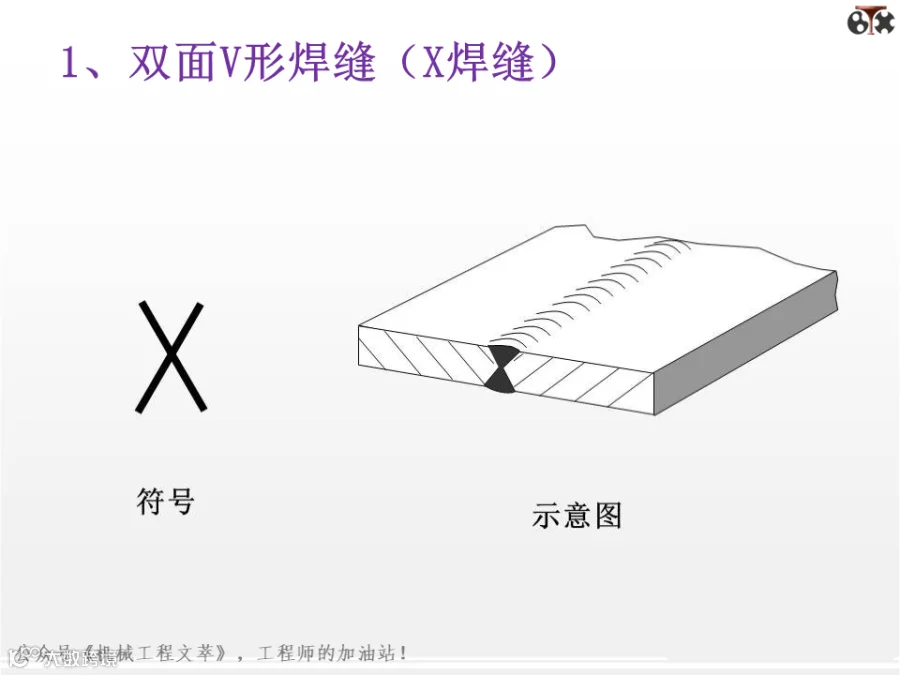

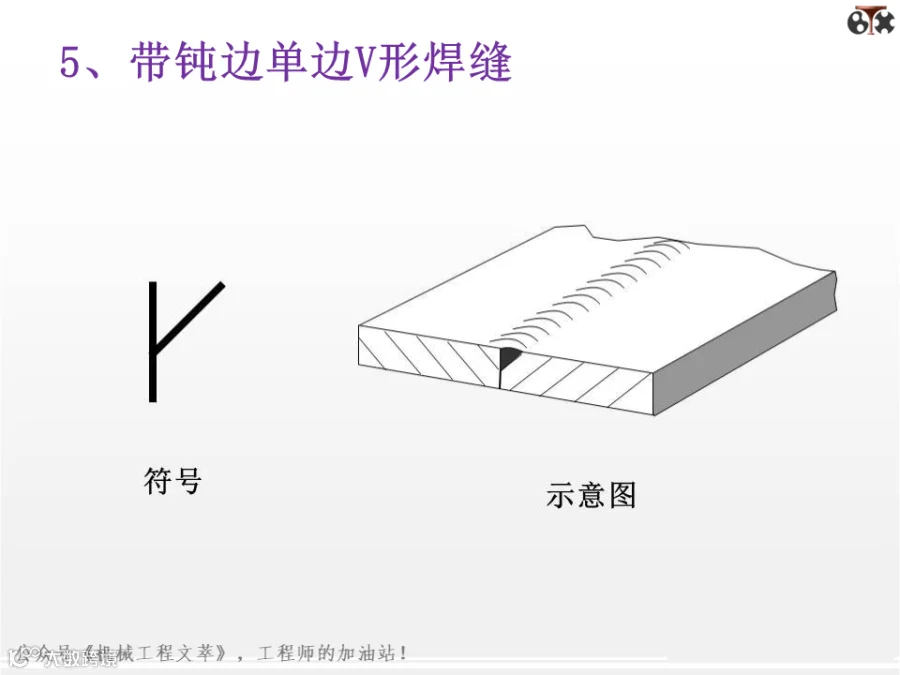

1. 基本符号：表征焊缝截面形状，如三角形代表角焊缝、V形表示V型坡口。

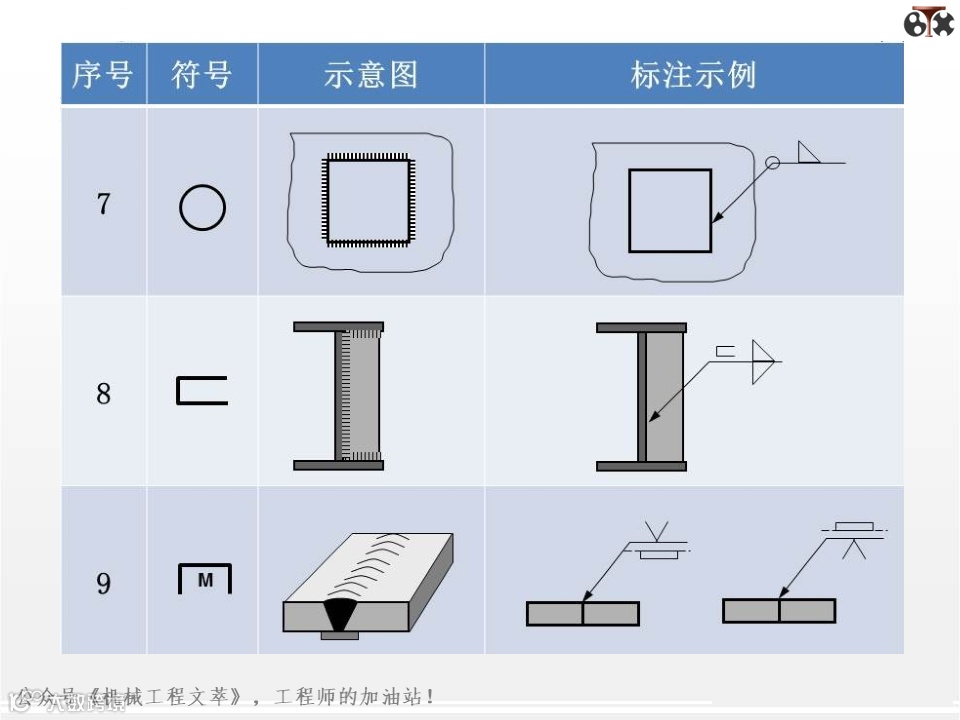

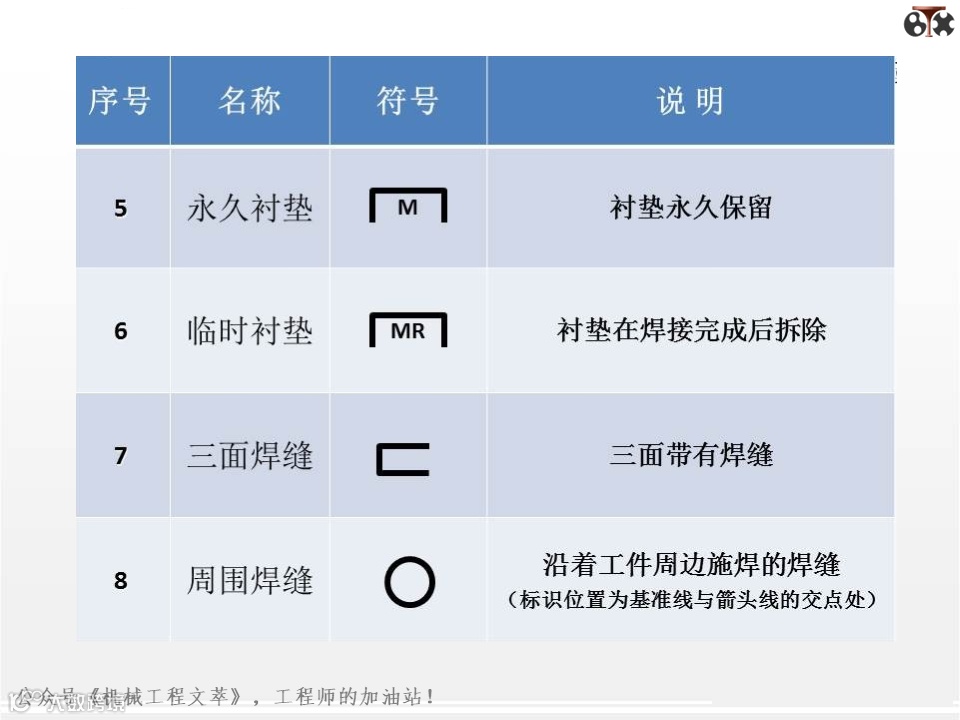

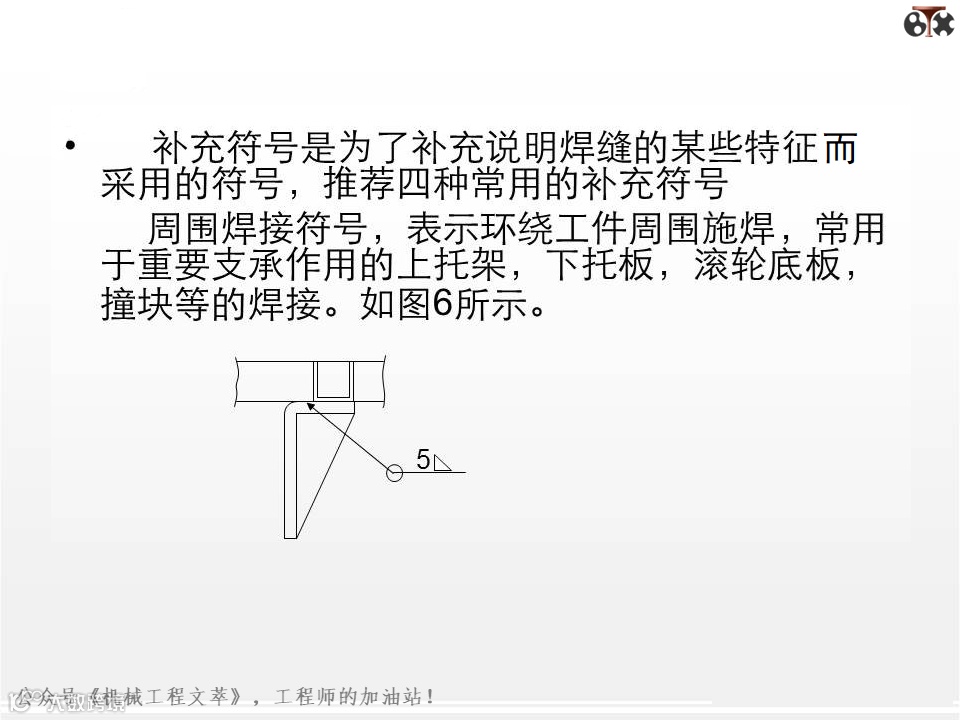

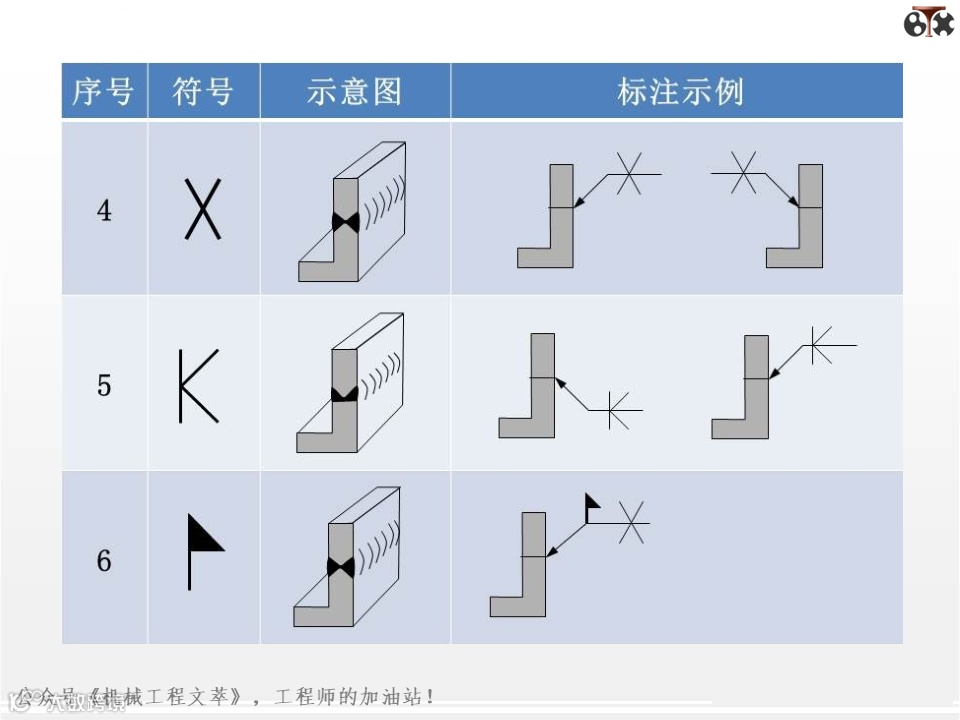

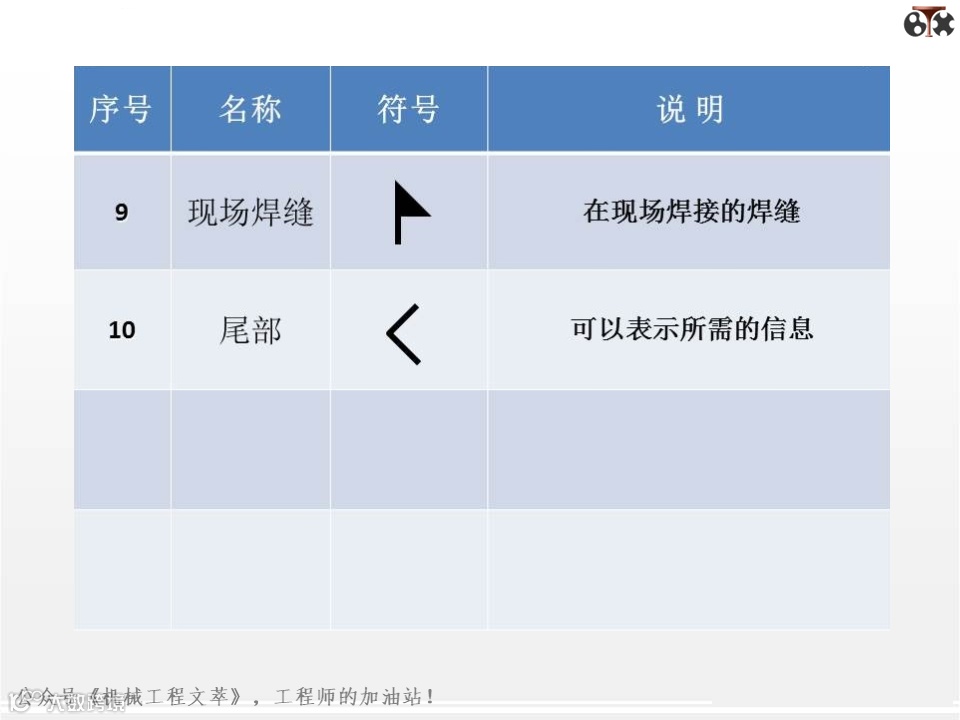

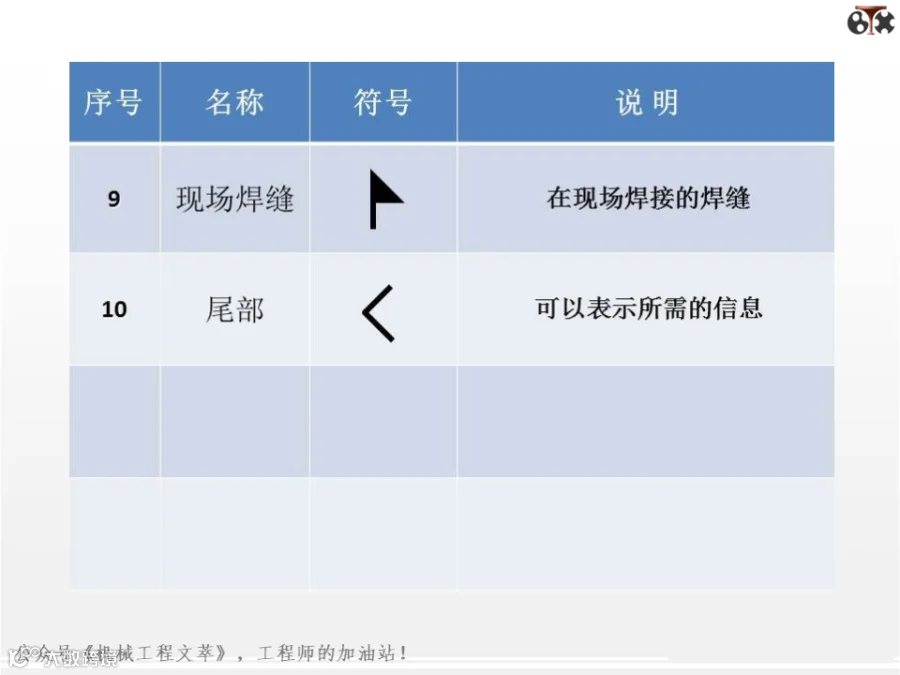

2. 补充符号：表达特殊工艺要求，如现场焊接符号（黑色小旗）、全周焊缝符号（圆圈）等。

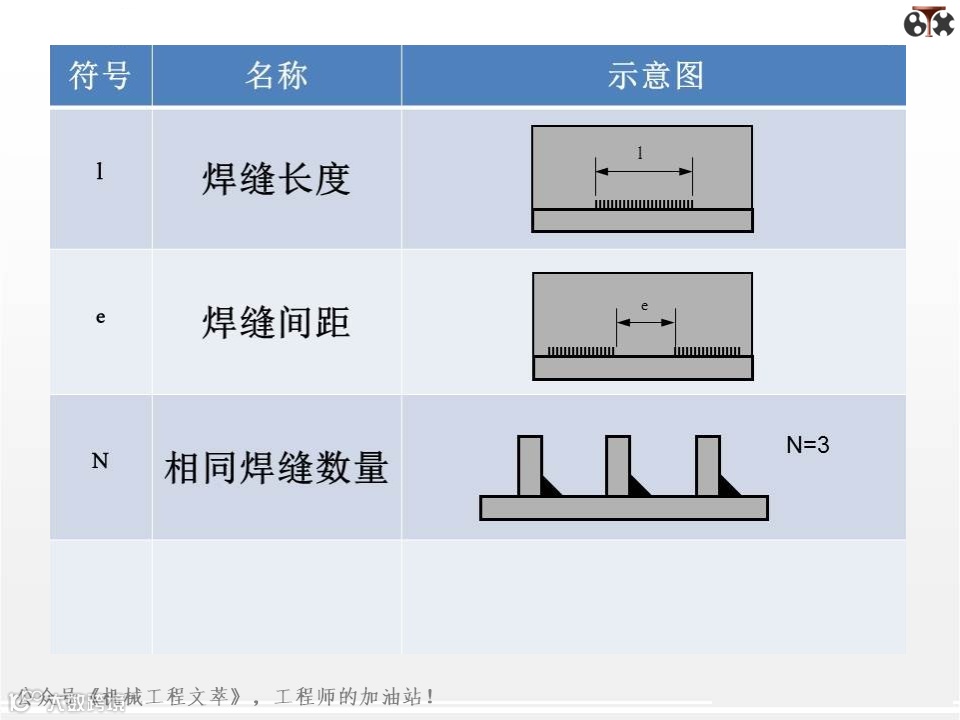

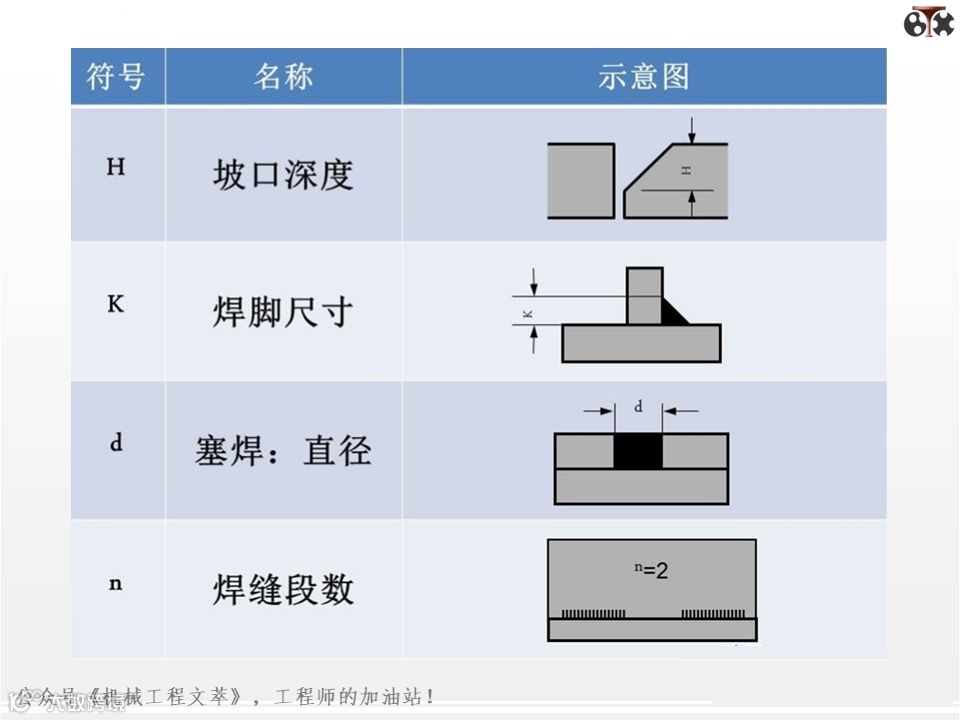

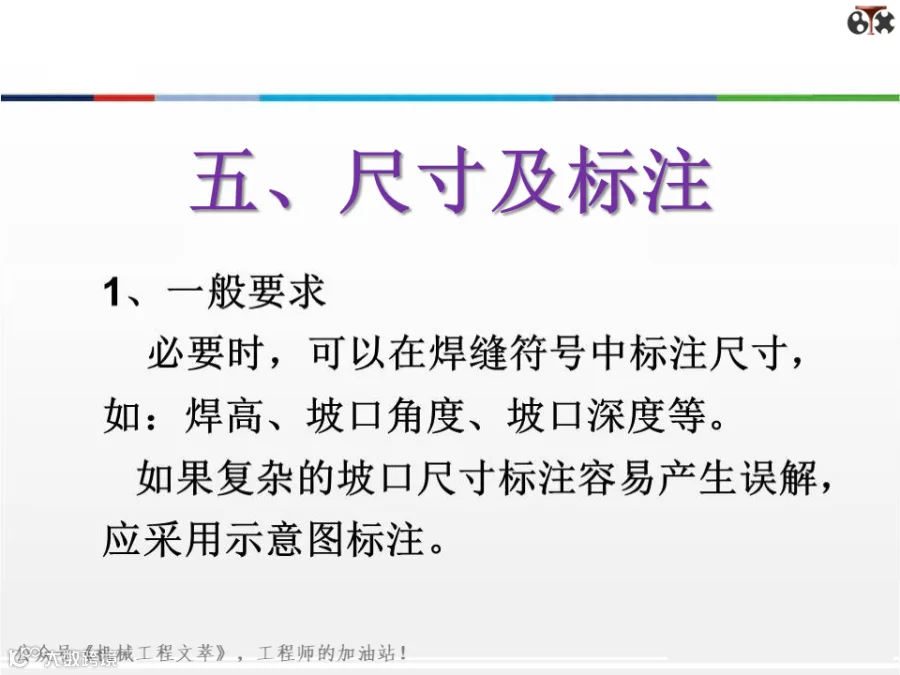

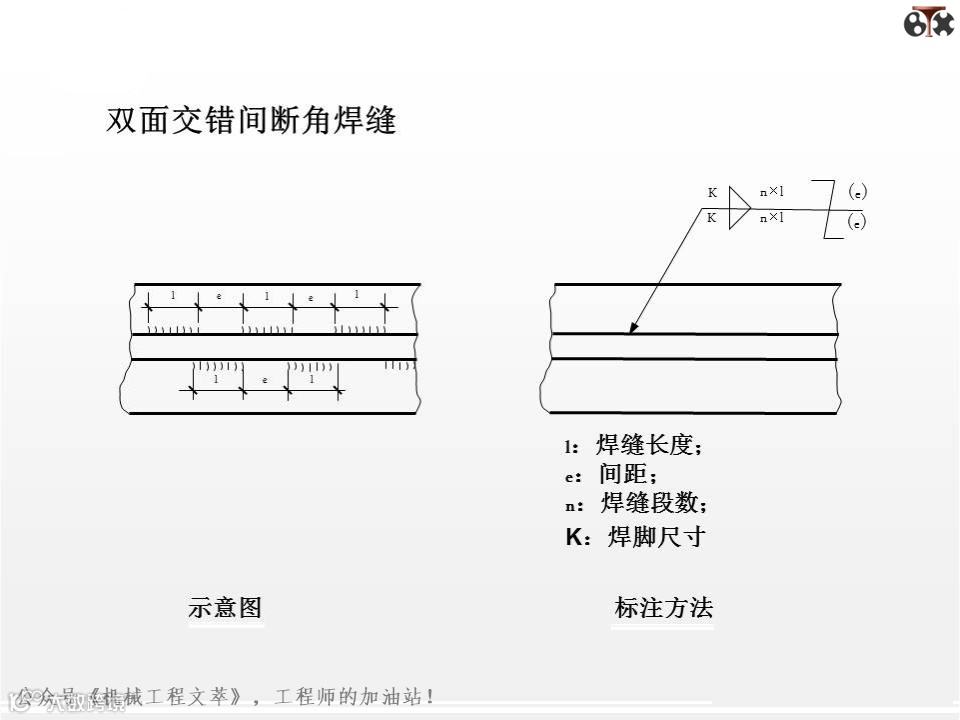

3. 尺寸数据：标注于基准线上下侧，明确焊脚尺寸、坡口深度、根部间隙等关键参数。

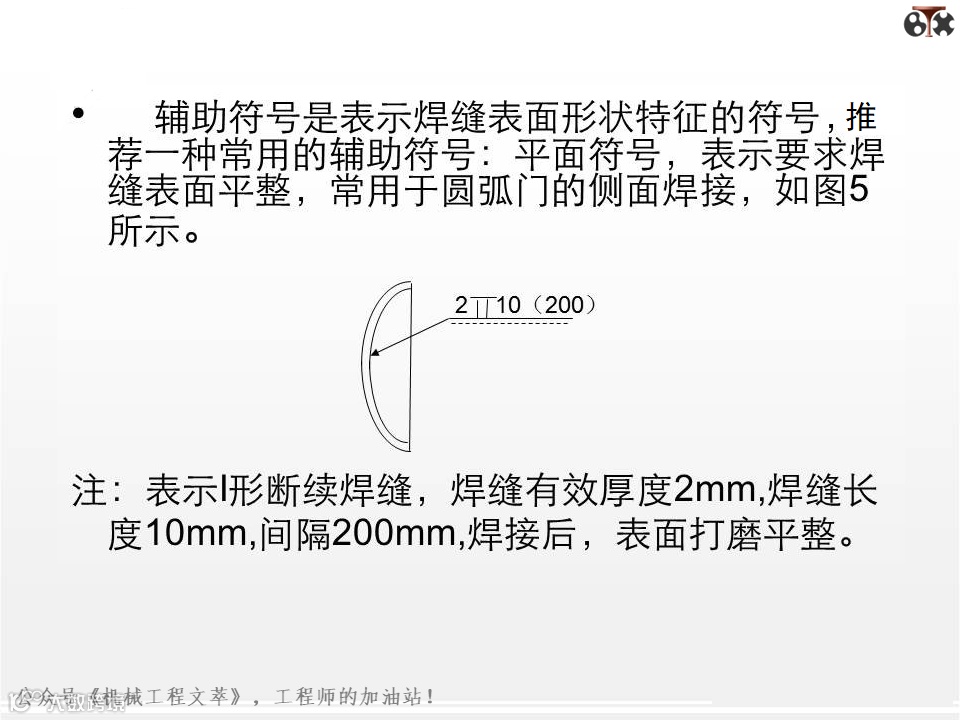

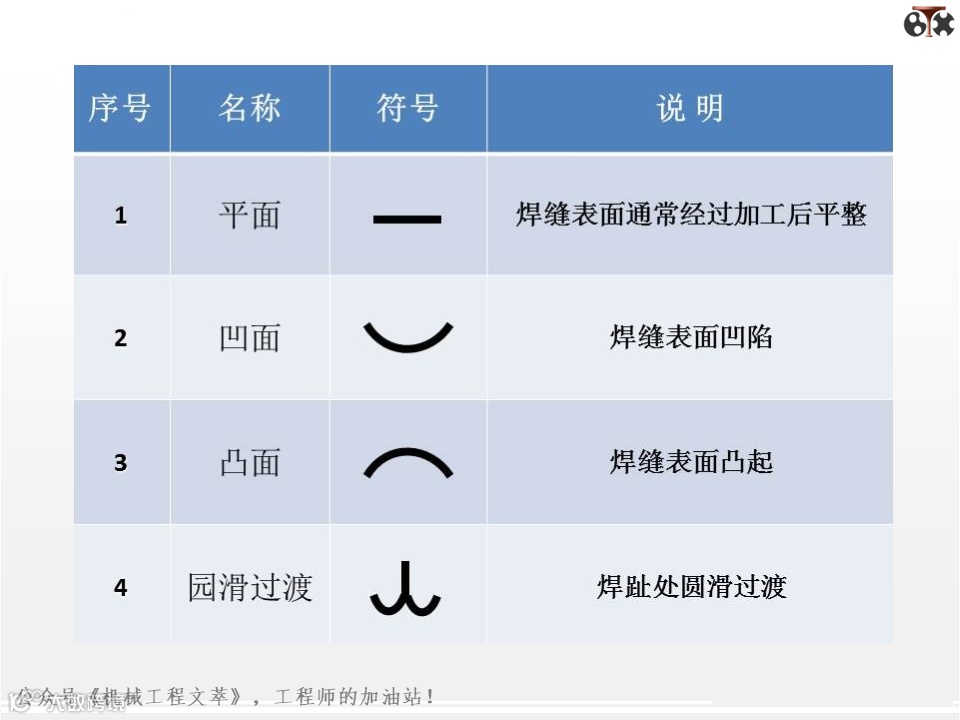

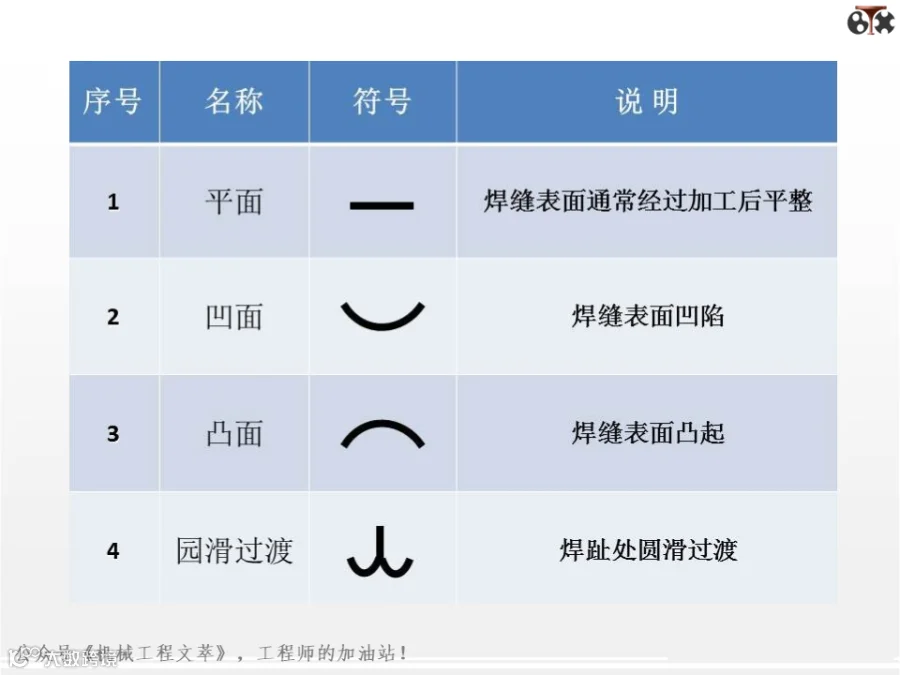

4. 辅助符号：如焊缝表面凸起或凹陷的补充说明。

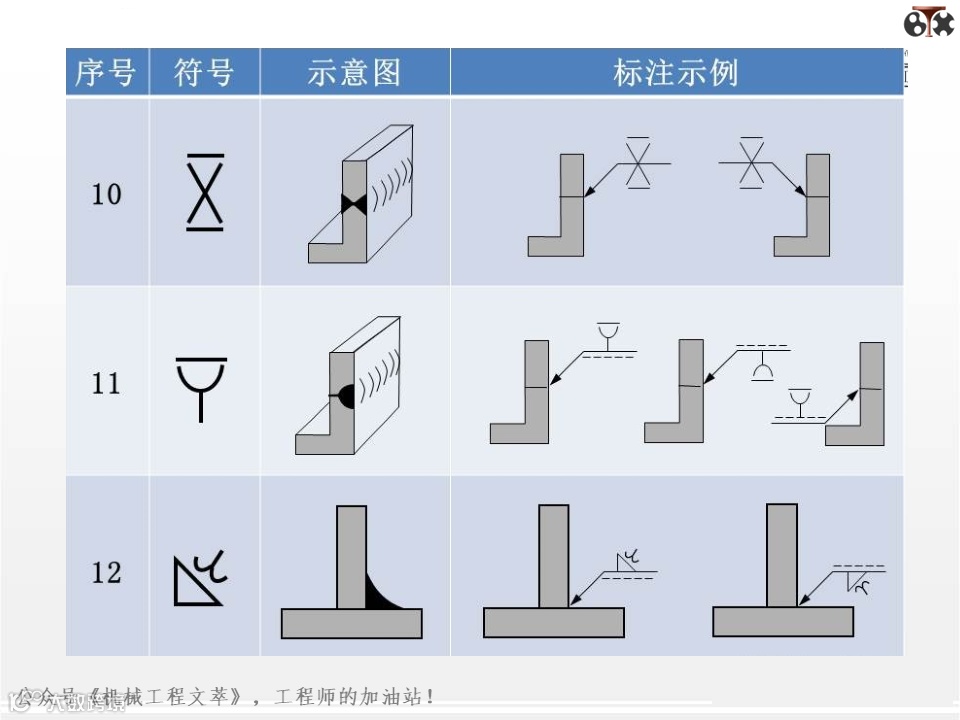

二、焊接接头的符号标注规范

标注需严格遵循投影关系与位置对应原则：

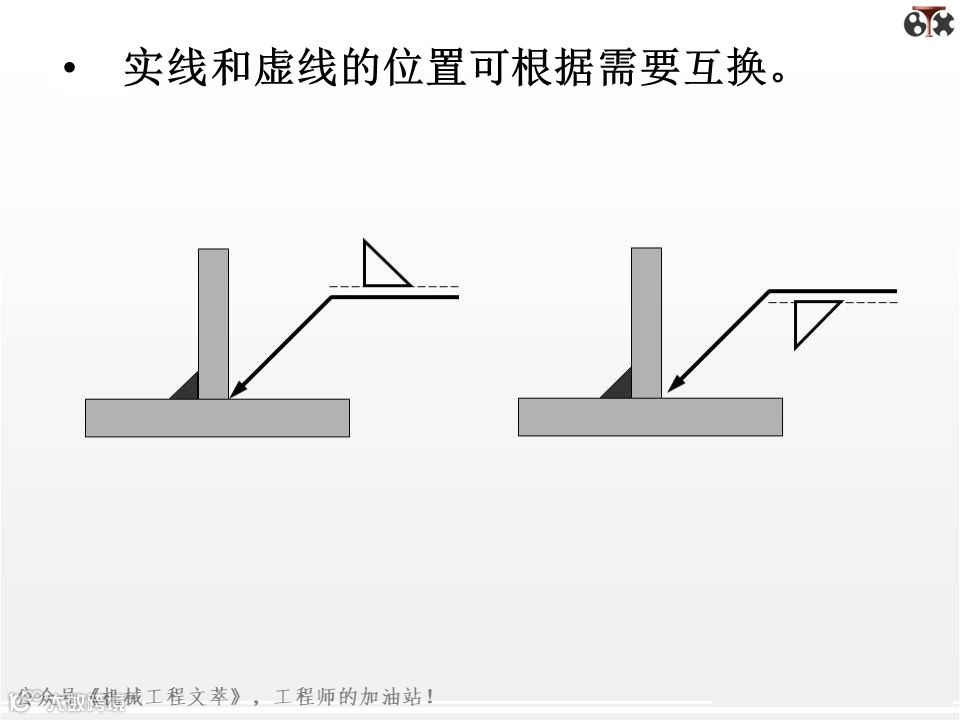

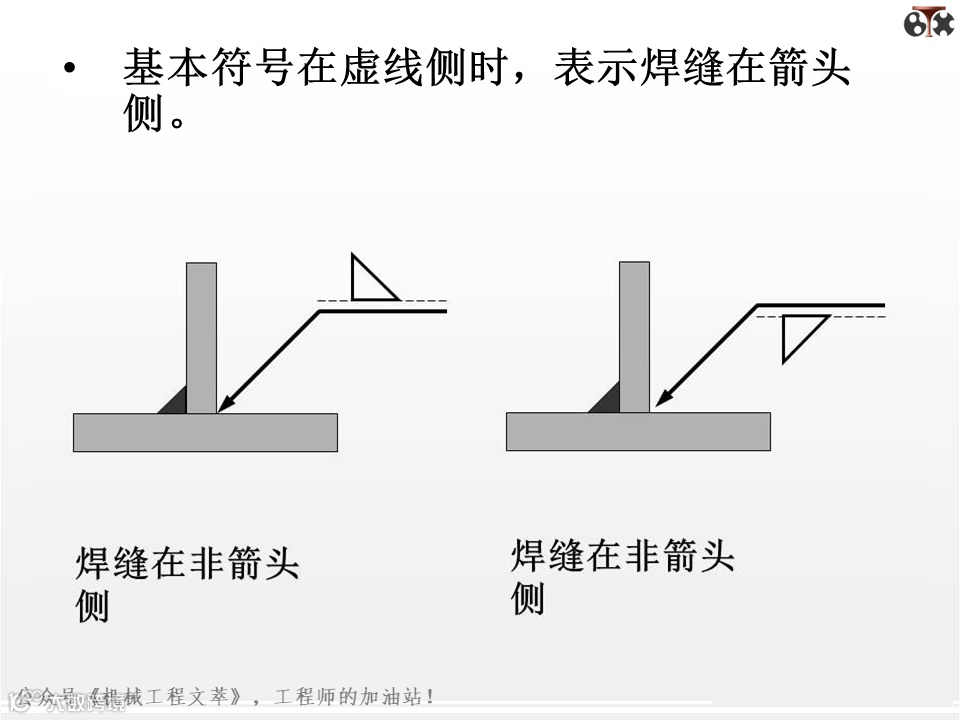

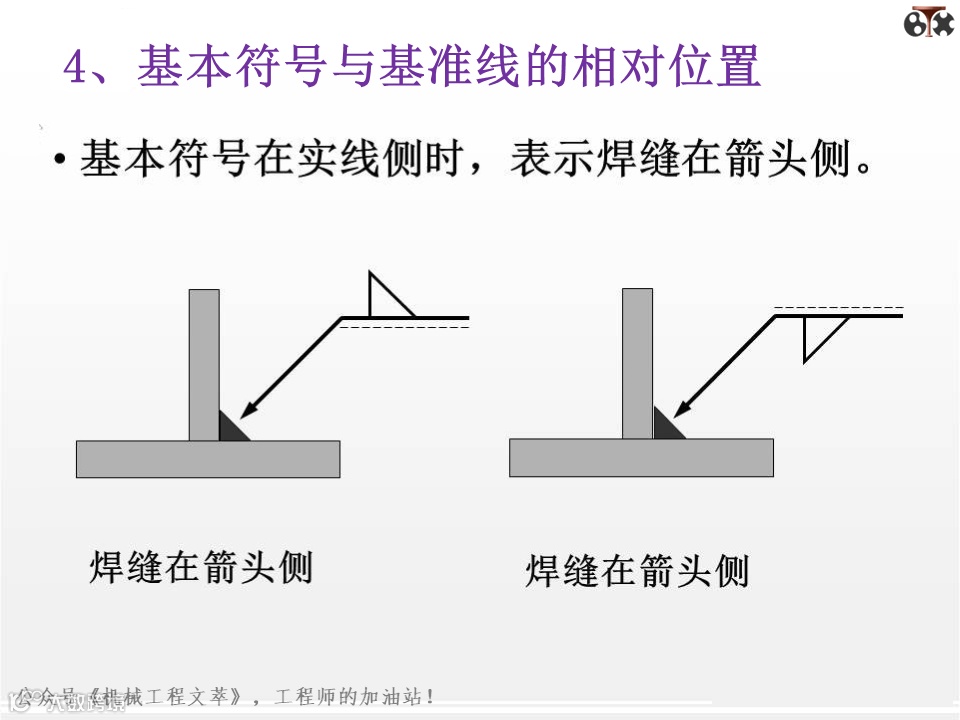

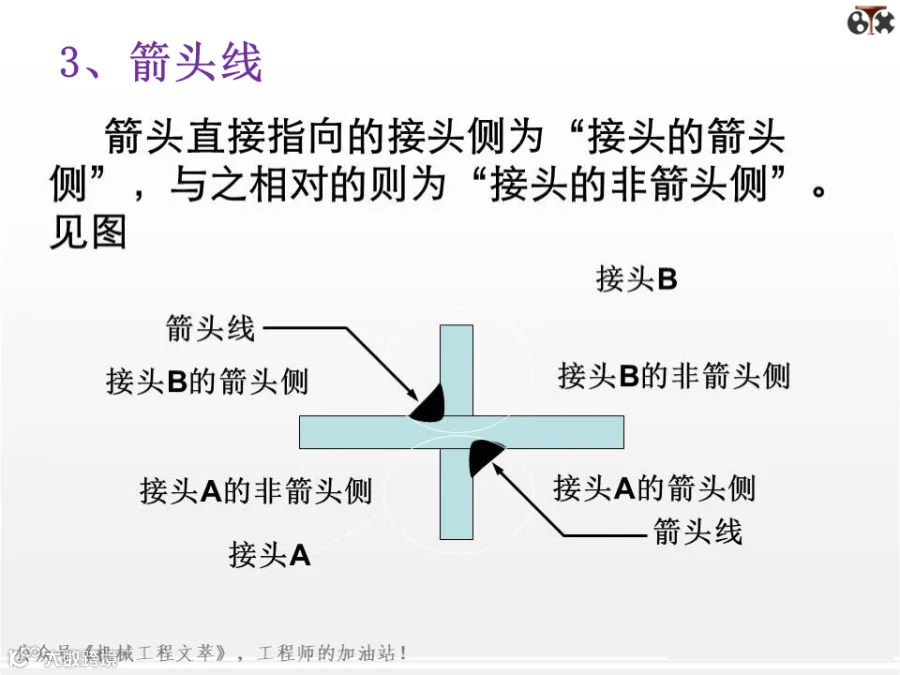

• 箭头侧与非箭头侧：基准线实线侧标注箭头所指侧焊缝参数，虚线侧标注对应侧参数。若为对称焊缝或单侧焊缝，可省略虚线。

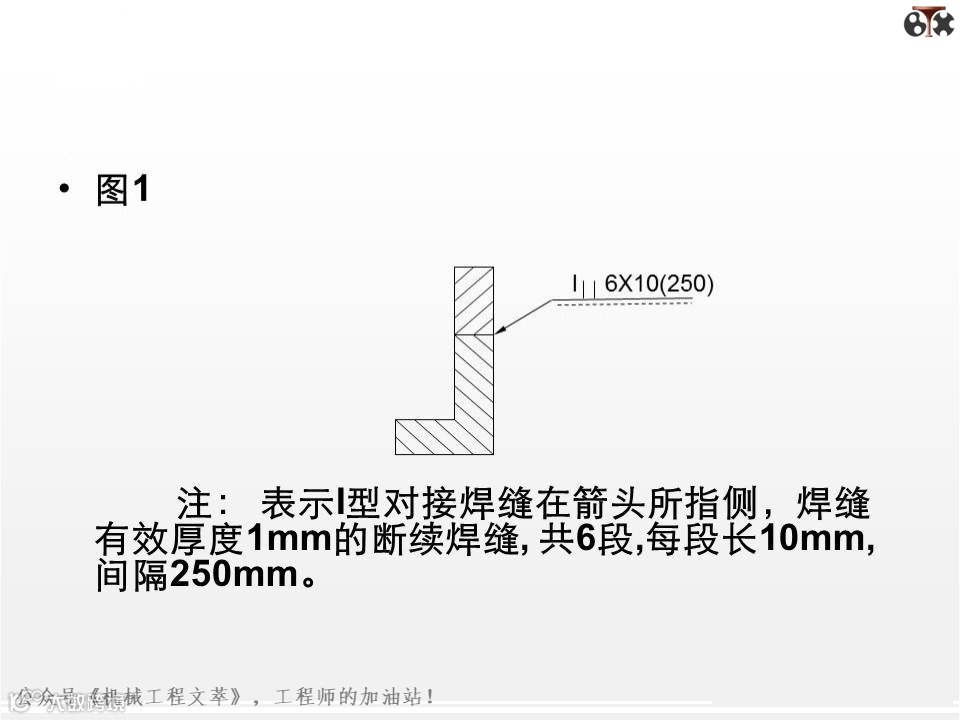

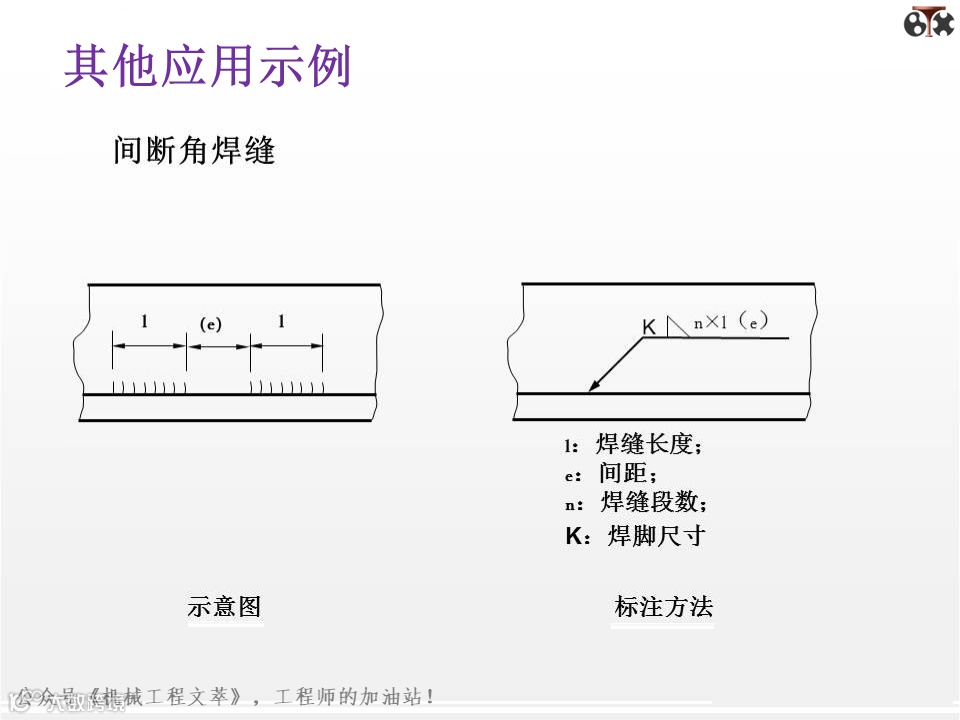

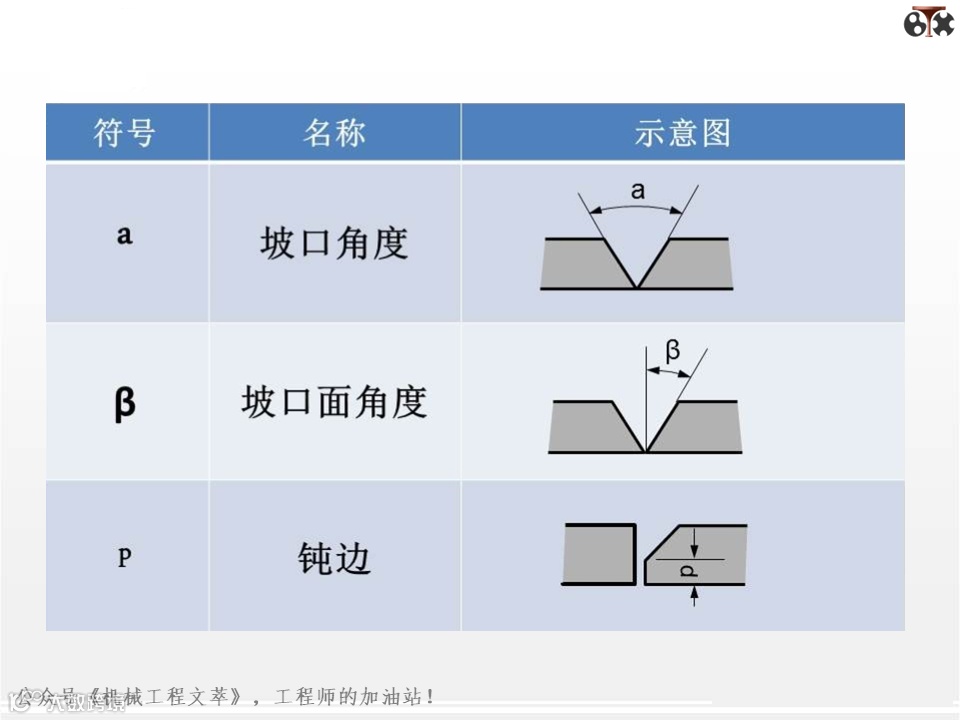

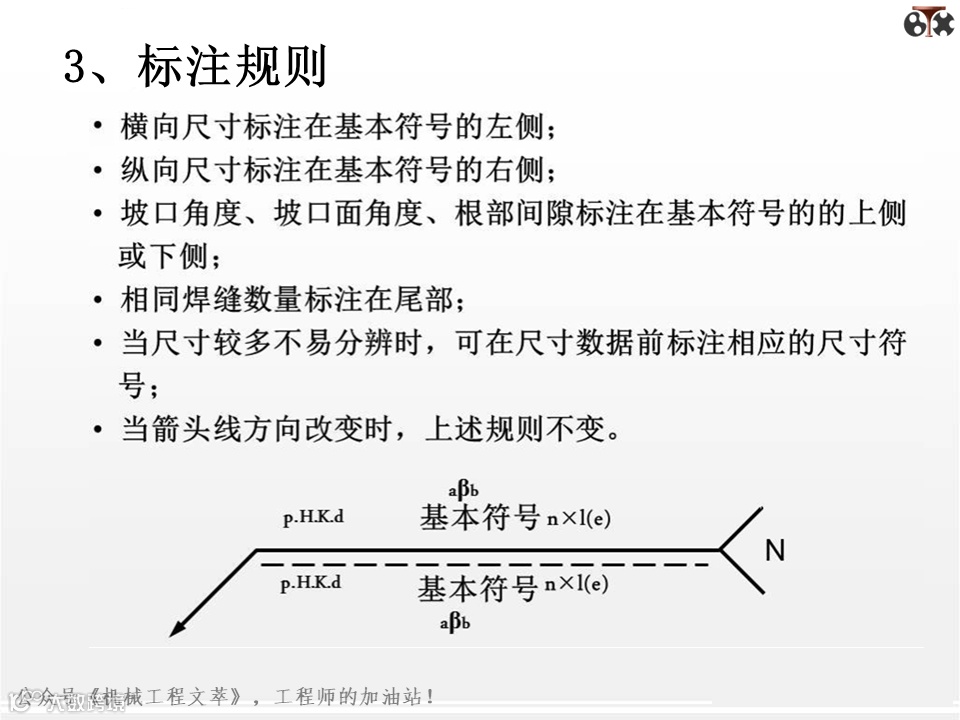

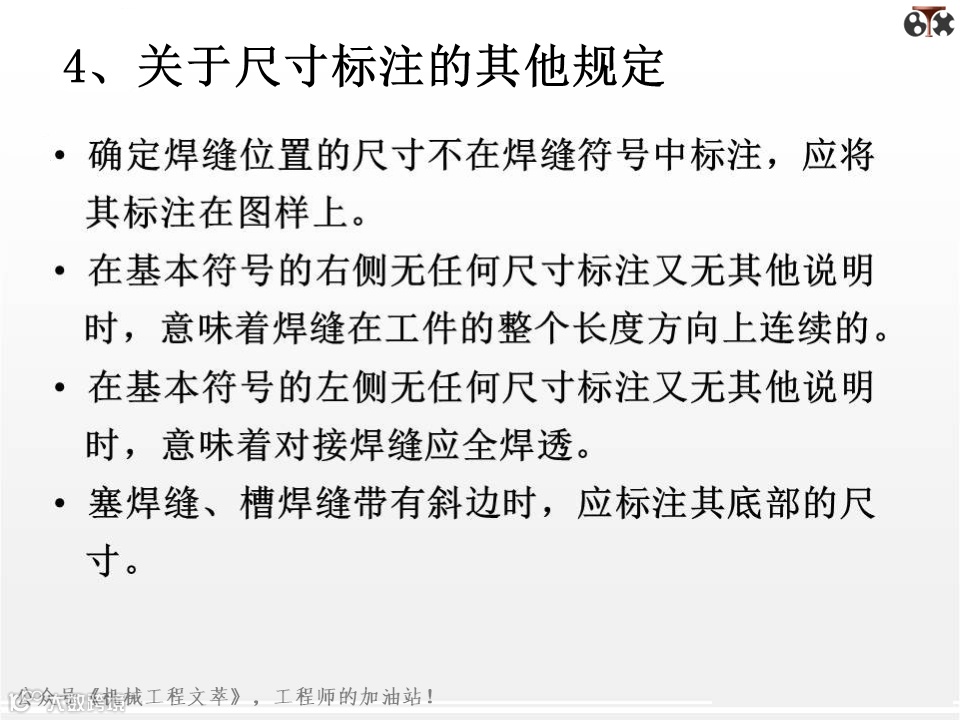

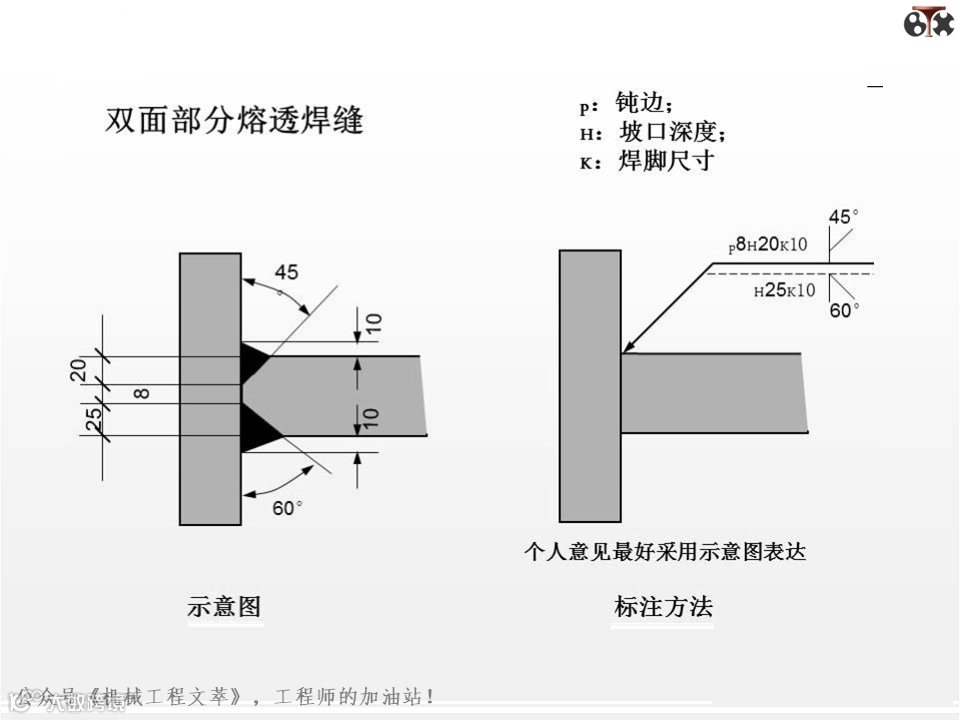

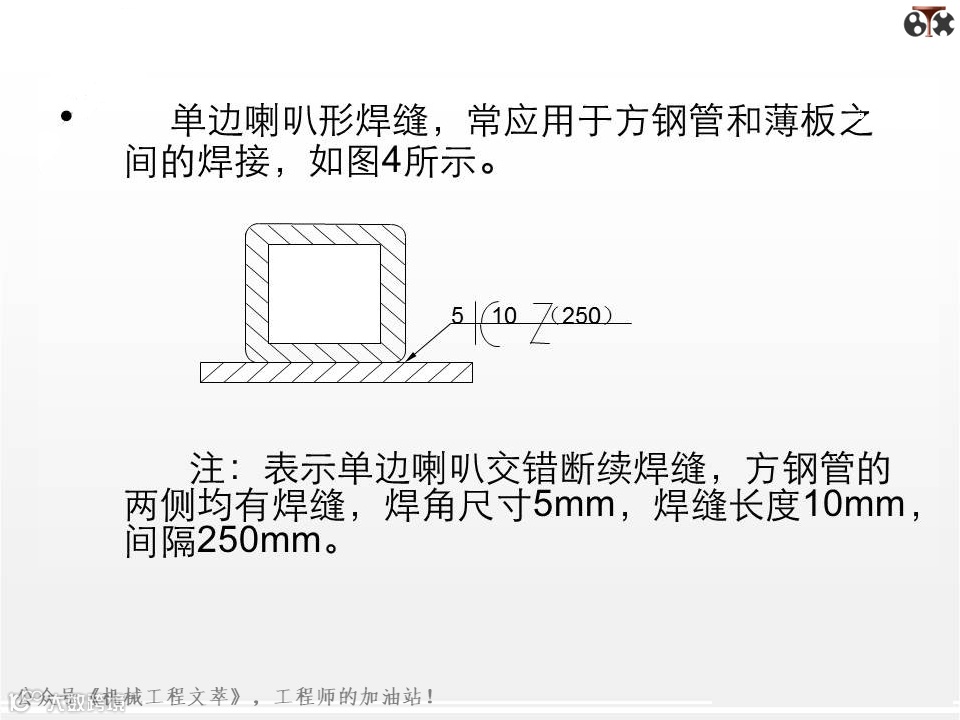

• 尺寸标注顺序：角焊缝需标注焊脚高度，坡口焊缝需注明坡口角度、根部间隙及钝边尺寸。重要尺寸（如有效焊喉）需特别注明。

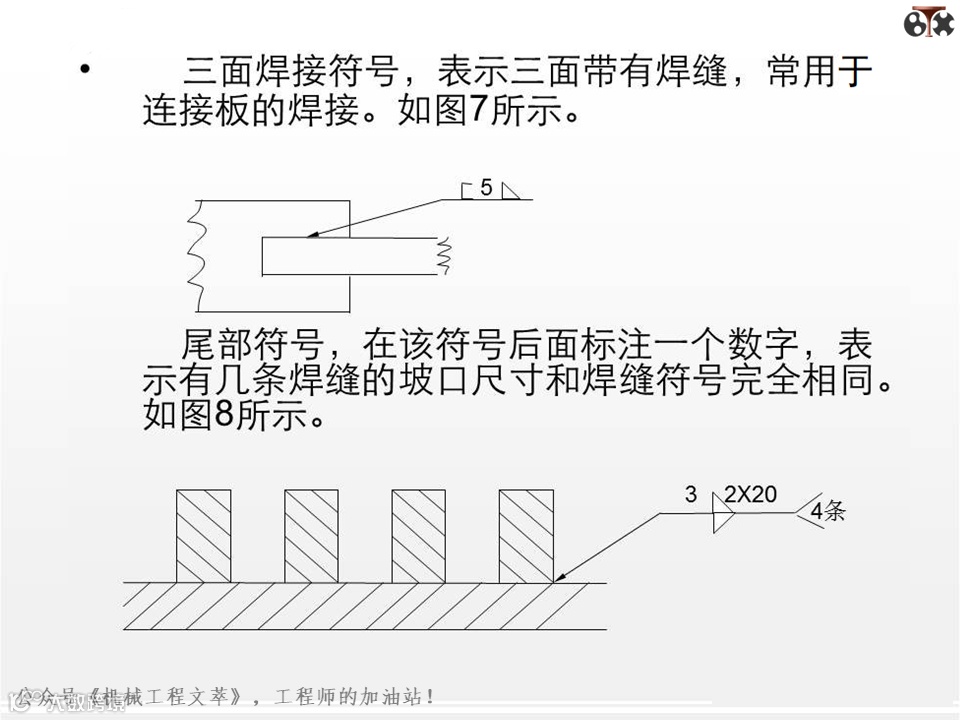

• 工艺注释：通过尾缀符号引注说明焊接方法（如111表示焊条电弧焊）、检测标准或焊缝质量等级。

54页PPT介绍焊缝符号知识
