在工作中，如果某尺寸不能直接测量，就要进行尺寸链的计算，如何进行尺寸链的计算？

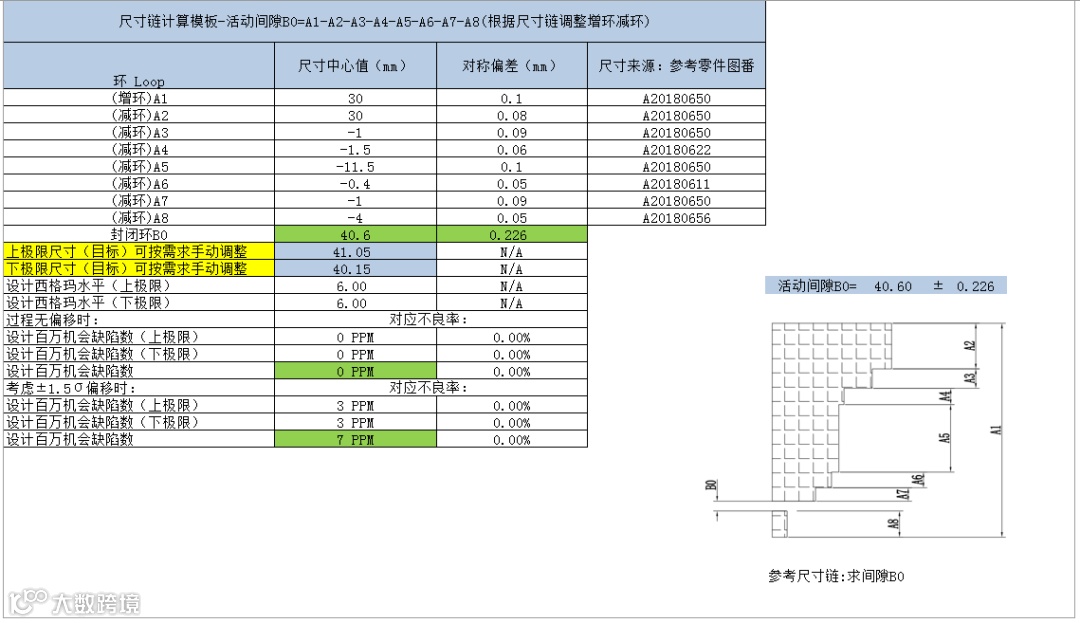

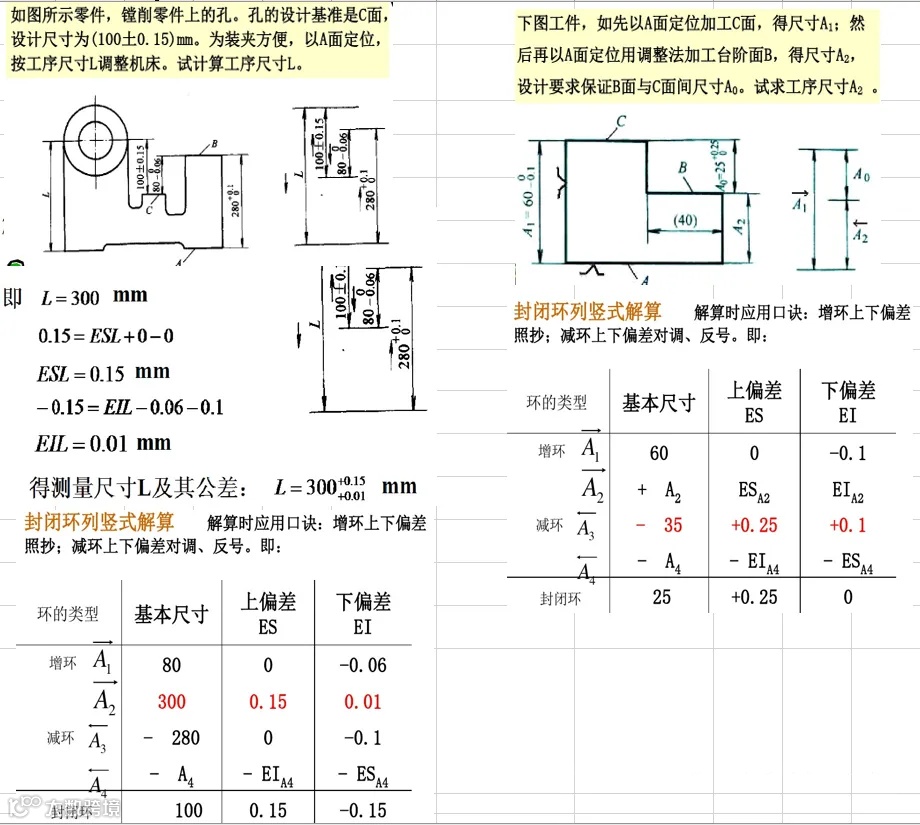

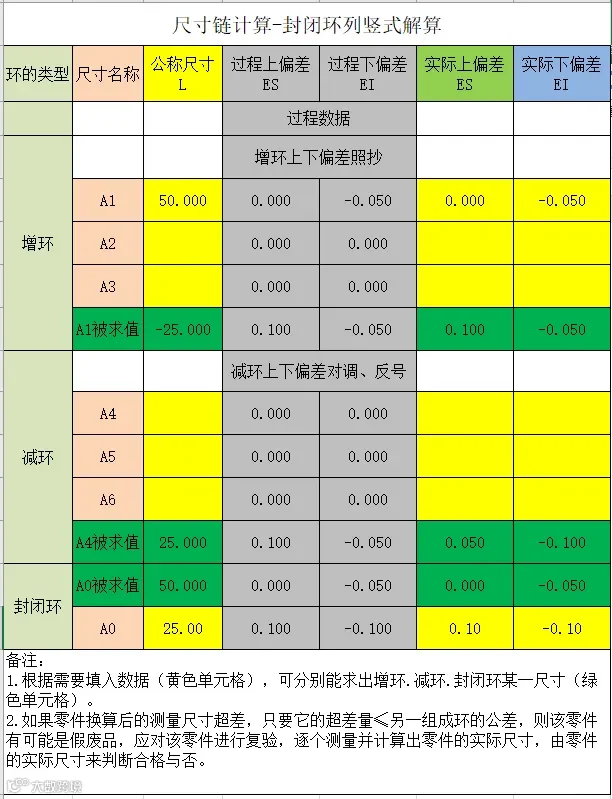

今天分享三个表格，尺寸链计算。

简单的方法来做尺寸链的计算。

如上图，现在需要计算B的尺寸公差。

在正式计算之前，需要清楚几个基本概念：

●尺寸链：一个首尾相连的封闭的尺寸环。比如上图的A-B-C。

●封闭环：尺寸链中唯一的一个不需要标注尺寸公差的环。也就是尺寸链中可以通过计算得到的尺寸公差。比如上图的B。

●增环：在尺寸链中尺寸增大封闭环也随之增大的尺寸，比如上图的C。所有尺寸链中肯定有增环。

●减环：在尺寸链中尺寸增大封闭环随之减小的尺寸，比如上图的A。尺寸链中有可能没有减环。

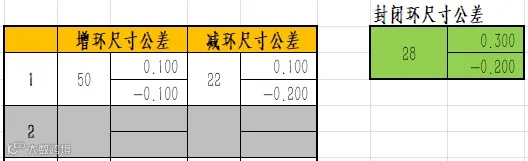

打开工具表格，把所有增环和减环的尺寸公差填到表格里面，在“封闭环尺寸公差”一栏即可以看到计算结果：

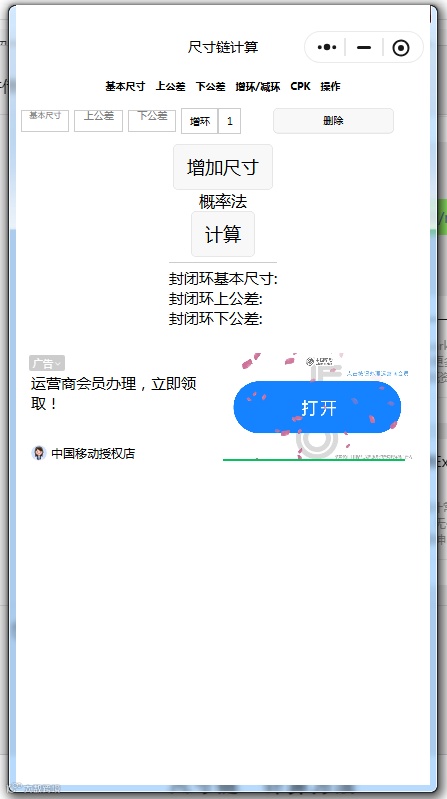

再给大家分享一个尺寸链计算的小程序，感兴趣的可以去看看：（编者注有广告内容，可直接忽视）

工程师的尺寸链计算器

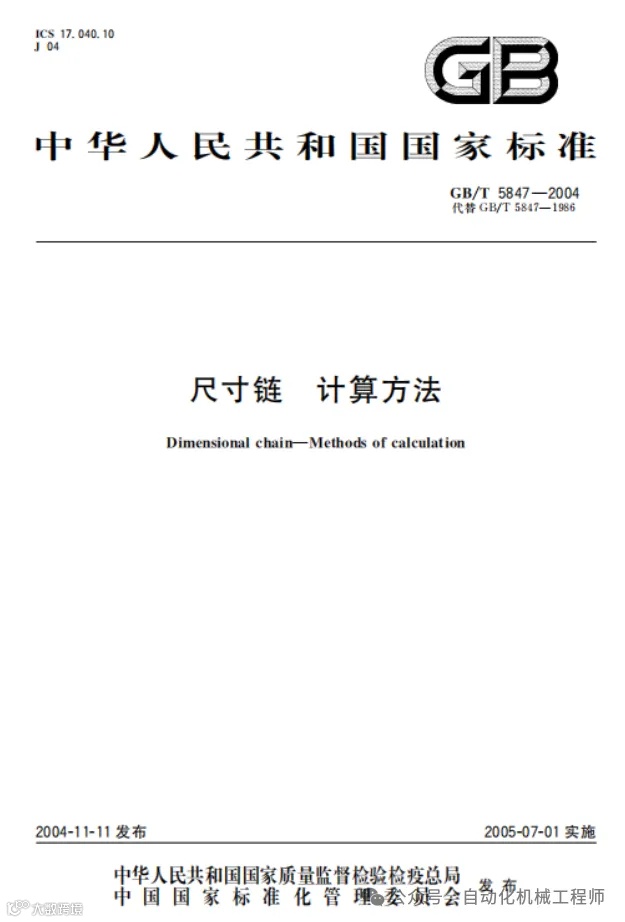

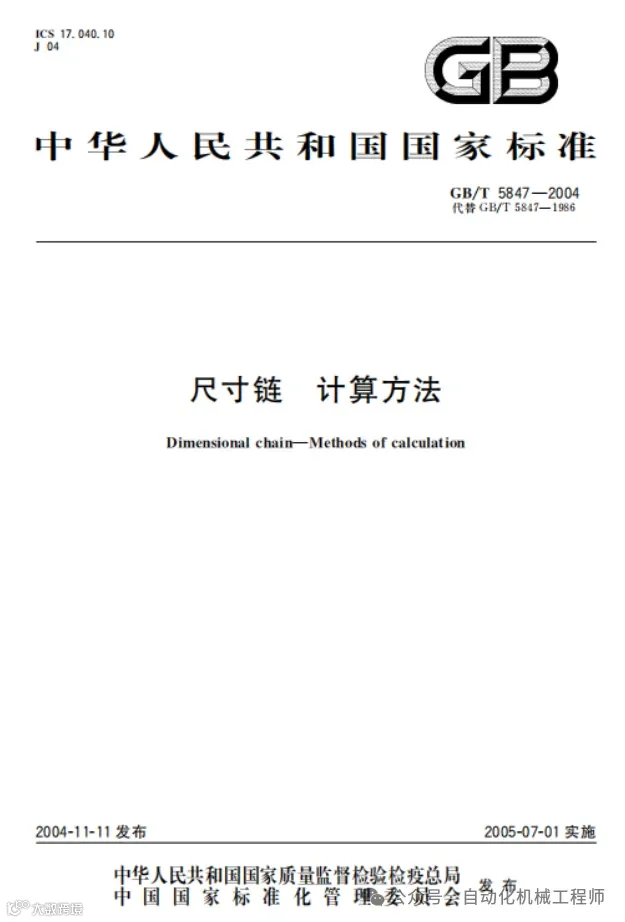

GBT 5847-2004尺寸链计算方法链接：https://pan.quark.cn/s/f1aa6c100a38
