ANSYS APDL斜拉桥精细化建模与仿真分析案例（附模型文件）

ANSYS APDL斜拉桥精细化建模与仿真分析案例（附模型文件） 技术邻CAE学习
2025-11-26
0
1.1. 模型简介

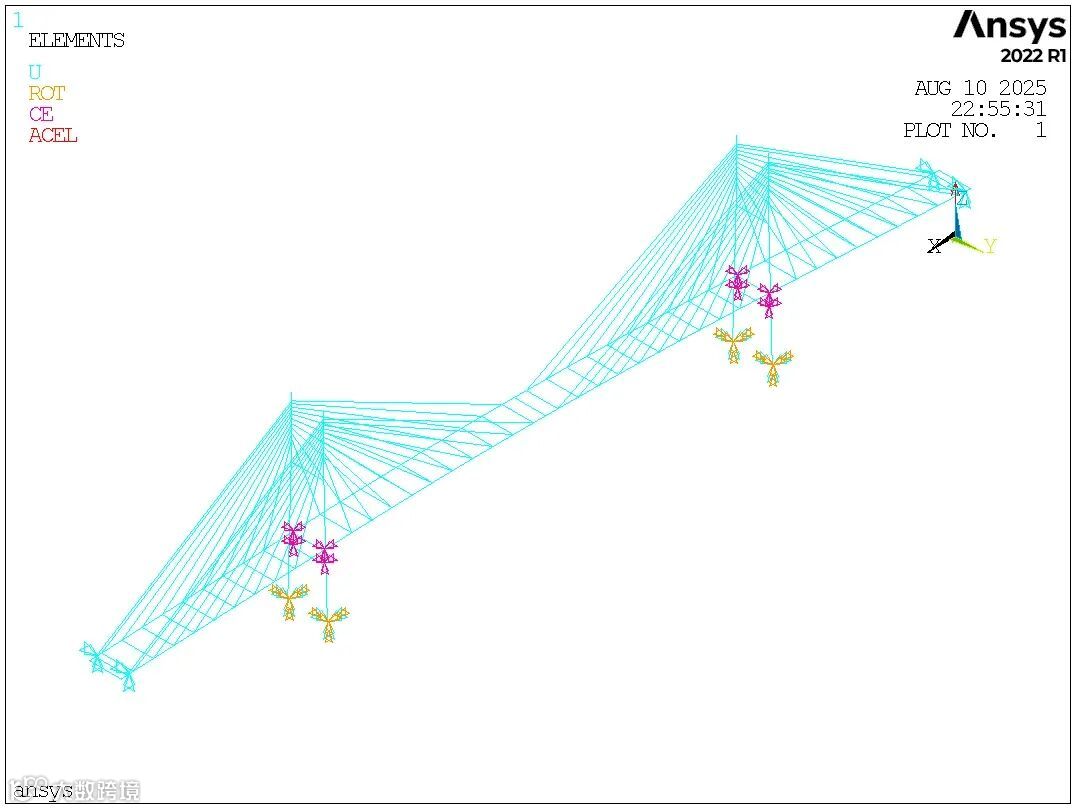

图1-1 Ansys斜拉桥全桥模型
ANSYS APDL斜拉桥精细化建模与仿真分析案例的图2

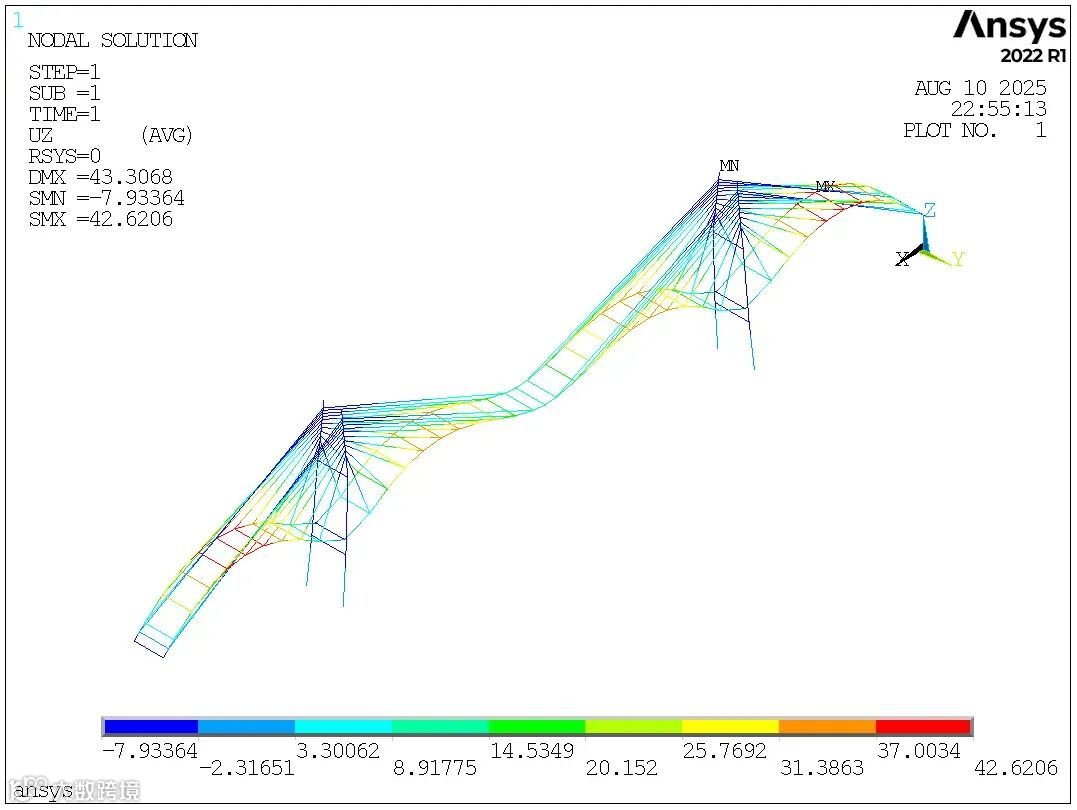

图1-2 恒载位移情况（mm）
ANSYS APDL斜拉桥精细化建模与仿真分析案例的图3

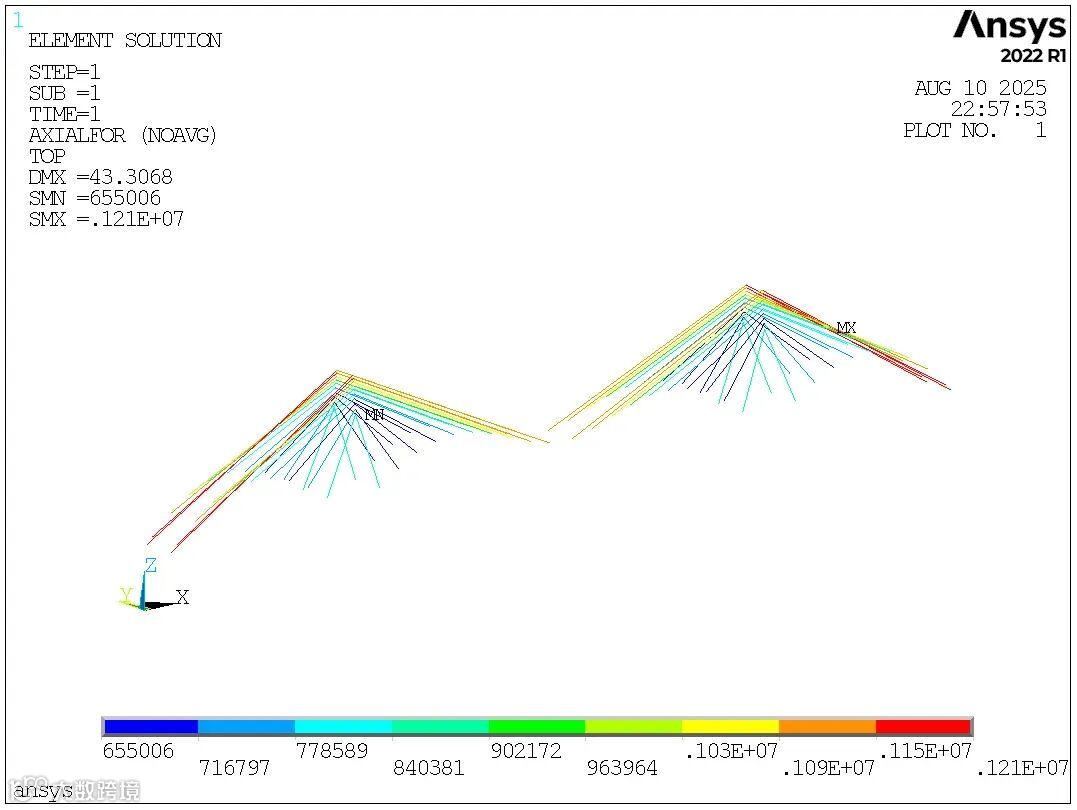

图1-3 索力提取（N）
本案例提供了一套基于ANSYS APDL的斜拉桥全参数化建模与仿真分析解决方案，涵盖主梁、索塔及斜拉索的模拟，适用于桥梁工程领域的结构分析、索力优化及二次开发需求。模型采用经典单元类型（Beam188、Link180），跨径布置为100m+220m+100m，包含完整的命令流文件（.mac）与模型数据库文件（.cdb），用户可直接运行或基于现有框架快速扩展功能。
1.2. 核心内容与文件说明
1.2.1. 模型文件
stayedCableBridge.cdb：已生成的有限元模型数据库，包含几何、单元、材料及边界条件定义，可直接导入ANSYS进行求解或后处理。【也可以直接接入到命令界面进行修改】
Stayed Cable Bridge.mac：模型分析的APDL命令流脚本，含求解及后处理等关键步骤包括。1.2.2. 模型特点
单元类型科学选择：
Beam188：适用于主梁与索塔的弯曲-剪切耦合分析，支持自定义截面形状；
Link180：模拟斜拉索的索-梁/塔锚固行为，可通过初应变法实现索力精准控制。
可通过节点坐标的修改进行：
参数化设计：跨径、塔高、索面布置等关键参数可快速修改，适应不同桥型需求。
非线性兼容性：支持几何非线性分析（如大位移、索松弛），为复杂工况提供可靠依据。
案例优势与应用场景
1.2.3. 索力优化基础平台：
模型内置斜拉索初应变参数化接口（1-40、111-150号单元为斜拉索单元），可直接集成优化算法（如影响矩阵法、遗传算法），实现成桥状态索力自动调整。
1.2.4. 二次开发友好性：
命令流结构清晰，模块化设计便于扩展功能（如施工阶段模拟、风振响应分析等）；
支持与MATLAB、Python等工具联动，实现自动化参数扫描与结果后处理（需要会批处理调用接口）。
1.2.5. 工程应用价值：
设计验证：快速评估不同索力组合下的结构应力与变形；
教学研究：作为斜拉桥力学行为分析的经典案例，适用于高校课程实践；
项目竞标：缩短建模周期，提升方案技术可行性展示效率。
操作步骤：
通过/INPUT命令调用；
修改关键参数（荷载或者、索力初值）以适配新项目；
1.2.6. 扩展建议：
有需要的可以自行集成集成ANSYS OPTIMIZATION模块实现自动索力优化；
添加*DO循环实现多工况批量分析（如活载、温度荷载组合）。
1.3. 小结
本案例为桥梁工程师、研究人员及学生提供了一套“开箱即用+灵活扩展”的斜拉桥仿真工具，助力从概念设计到施工优化的全流程决策。无论是快速验证设计方案，还是深入探索结构非线性行为，均可基于此模型高效实现。
分项案例如下：如果是其他平台也可以用hypermesh导入导出abaqus平台等。
ANSYS APDL斜拉桥精细化建模与仿真分析案例的图4


 ▼  附件内容扫描下方二维码获取  ▼

或点击文末阅读原文了解详情


如果您有类似分析等项目仿真需求，可扫码添加客服回复【企业服务】咨询相关合作。
