又看见用在更大的飞机上（非对称天线）？

又看见用在更大的飞机上（非对称天线）？ RF小目标
2025-11-07
0
聚焦一款应用于侦察无人机的非对称带帽双锥形天线，解析其核心特性与应用场景。该天线采用铜箔屏蔽模块设计，搭配透波材料盒盖，与设备结构融为一体，外形近似全向吸顶天线及 SMA 连接器装置。文章结合理论资料与实物指标，详细阐述天线的结构尺寸、仿真布局原理、安装方式及重量等关键信息，通过不同频点的 3D 方向图、表面电流分布及增益变化曲线，展现其宽频优势与恒定波束方向特性。此外，还关联该不对称天线在坦克电子战干扰模块中的同类应用，对比理论与实物表现，为其多场景拓展提供参考。
小飞机（FPV应用VS大飞机侦察应用）？

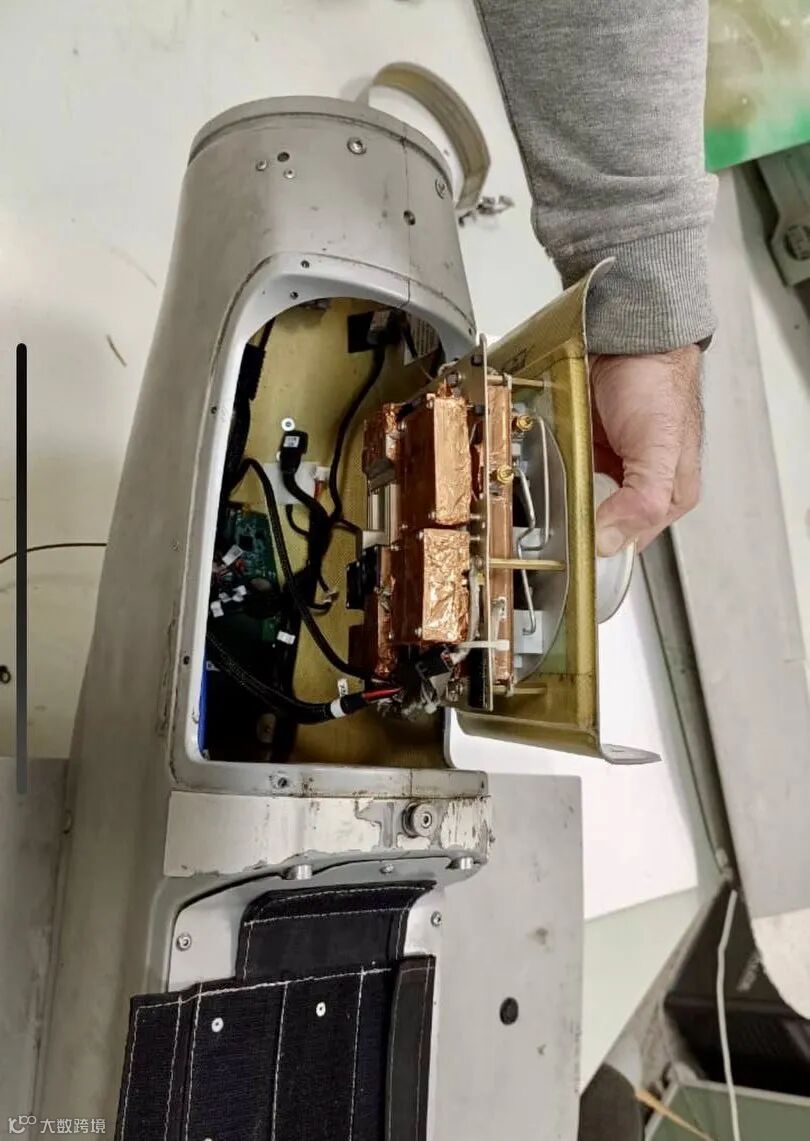

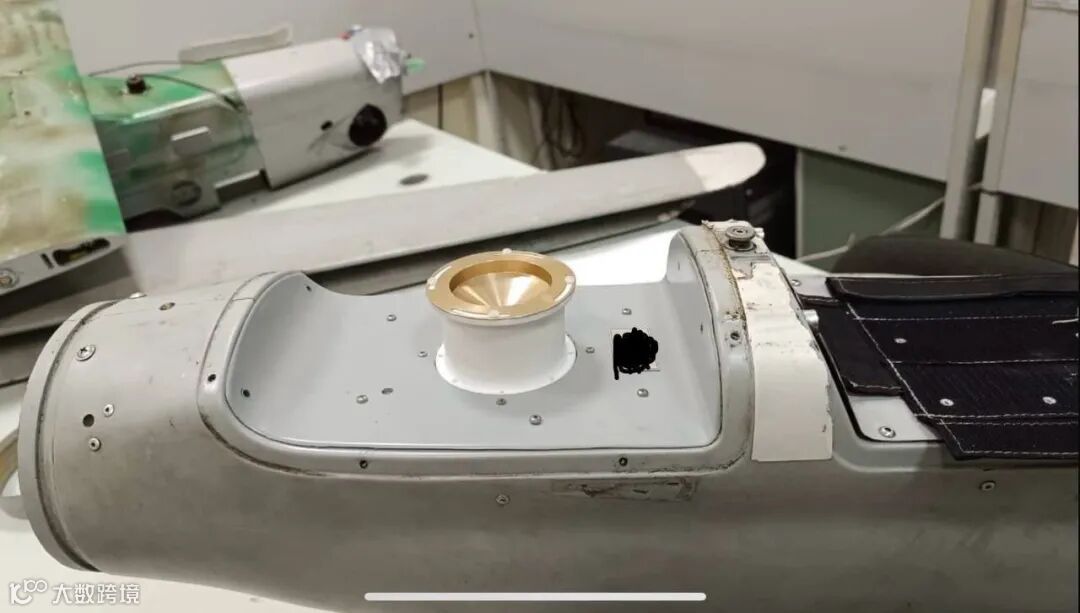

一架侦察无人机接收天线信号装置。用铜箔将模块包裹屏蔽。

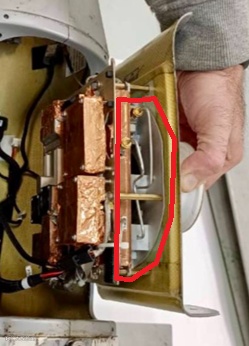

与看似对称天线融为一体。

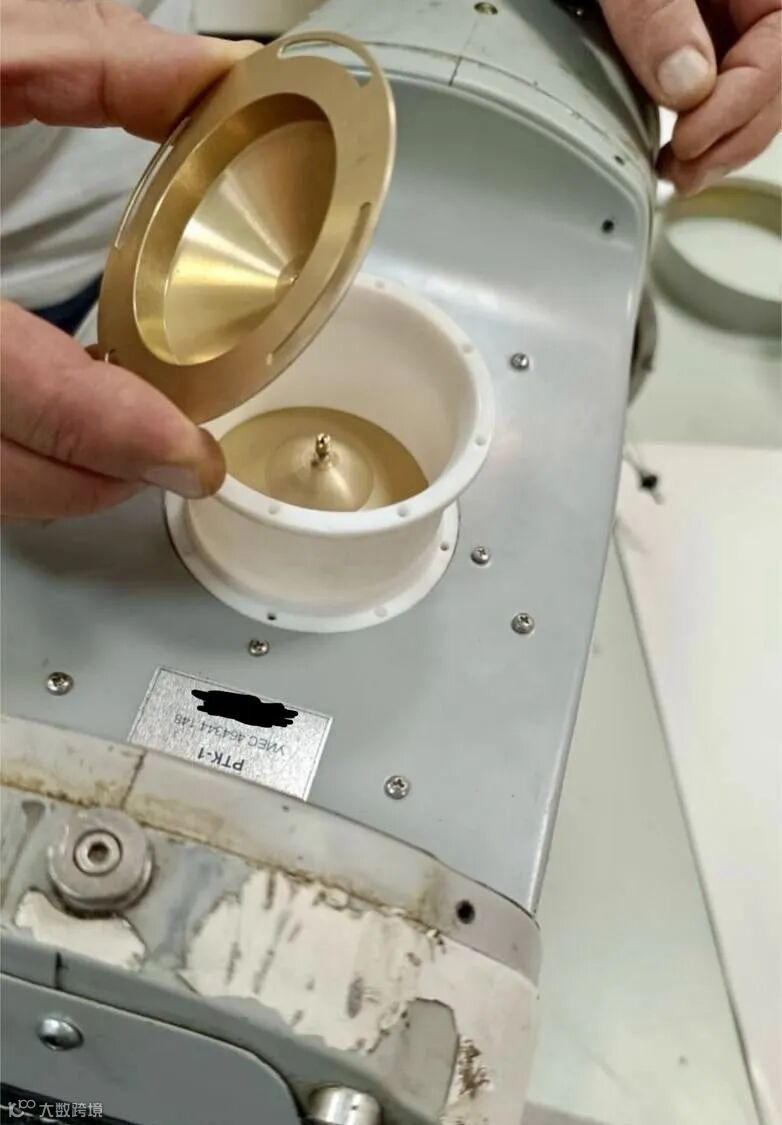

双锥天线，盒盖。

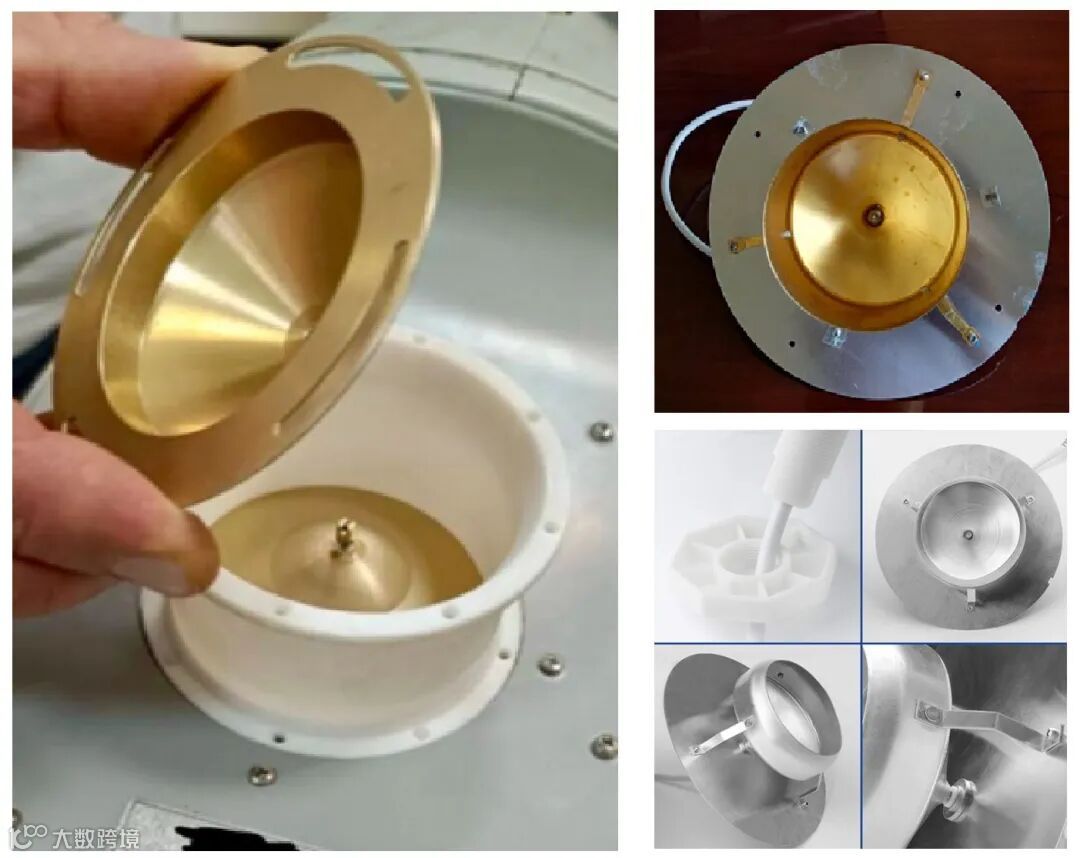

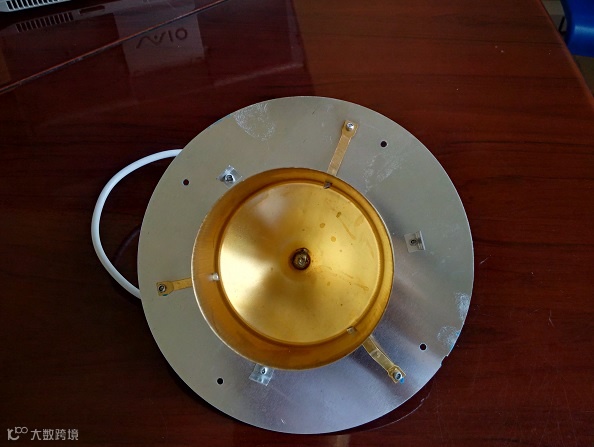

天线内部结构。

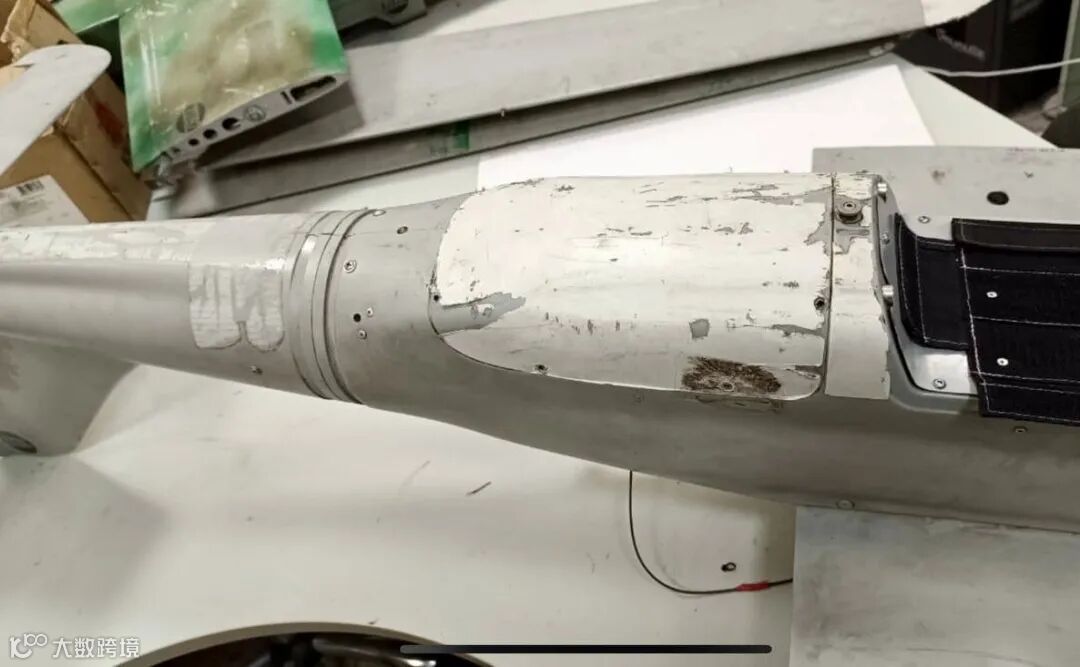

特殊材料做成的透波盖子，盖住。

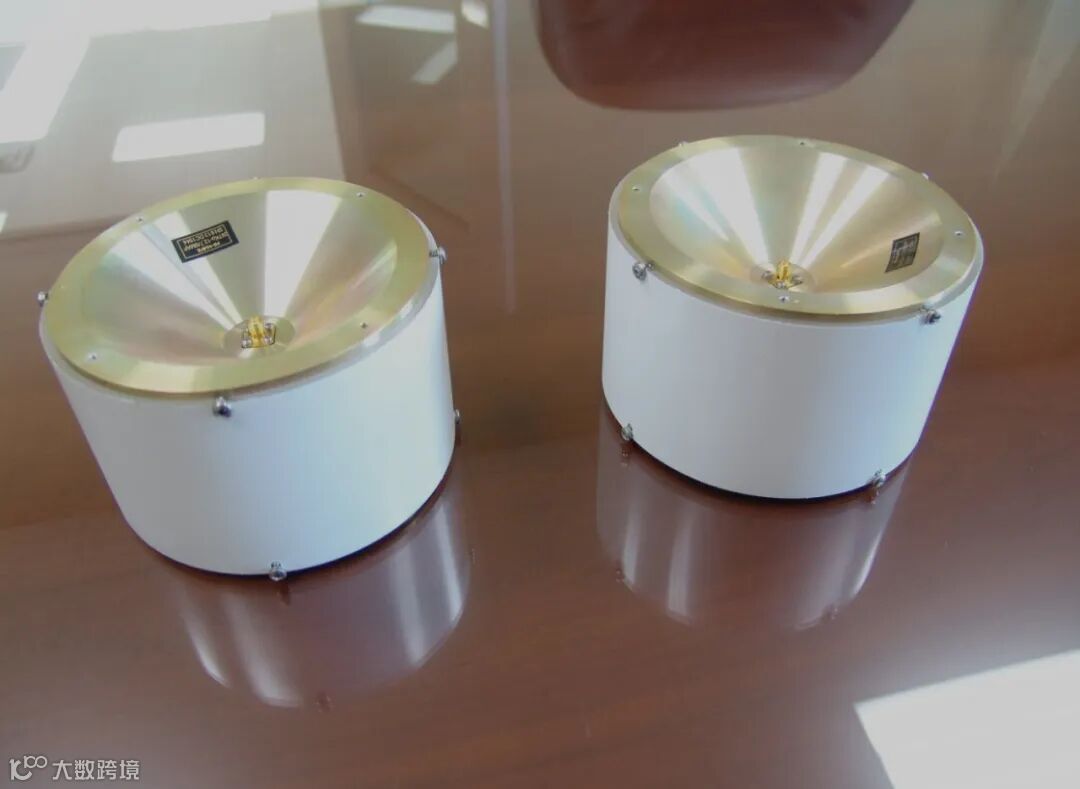

看起类似的射频同轴线SMA连接器装置的天线。（侦察无人机搭载不像此类天线。更像下面这个👇

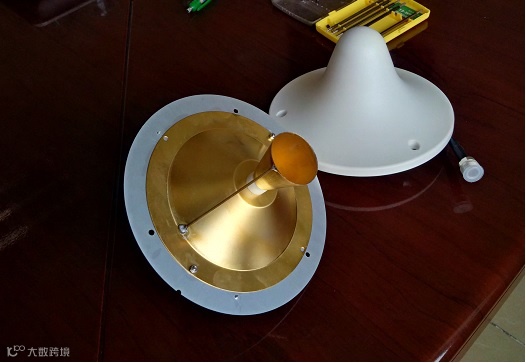

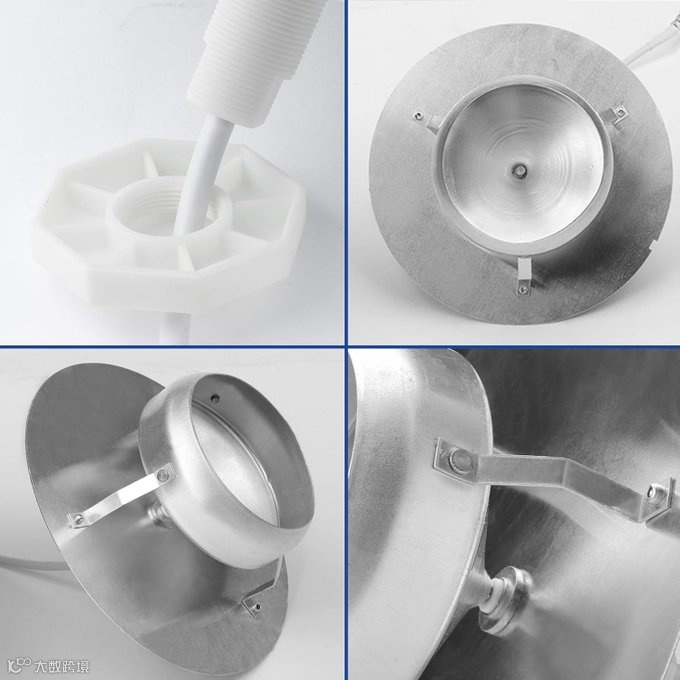

全向吸顶天线，360°吸顶全向天线。

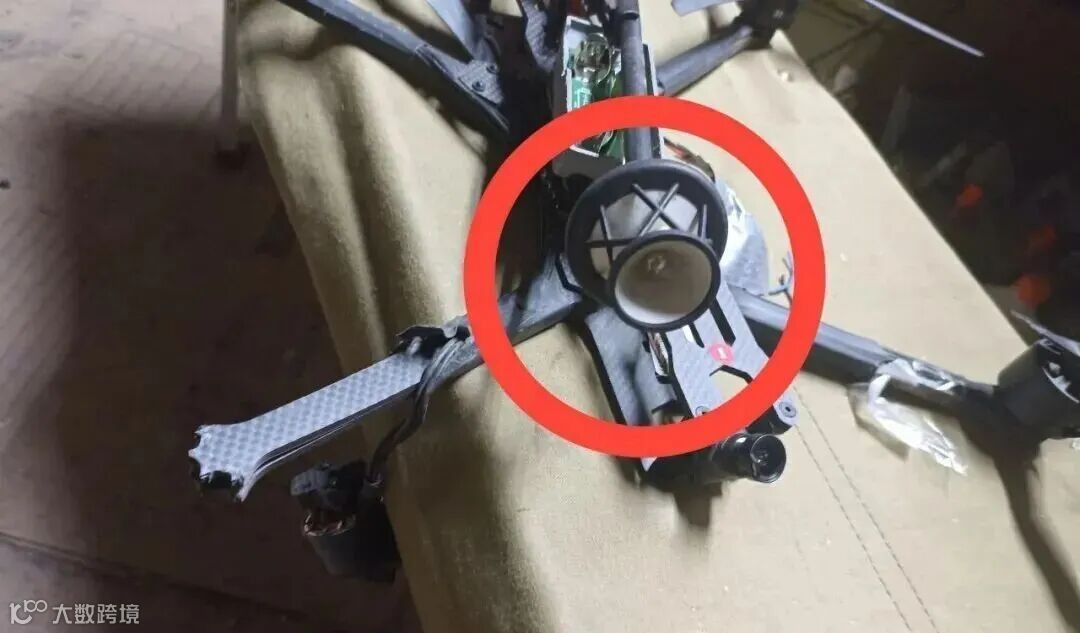

非对称天线：众多无人机？唯独它藏着黑科技天线 —— 这天线带宽竟这么强！理论结合实际，后续还能怎么玩？（这里面的FPV搭载的天线）。

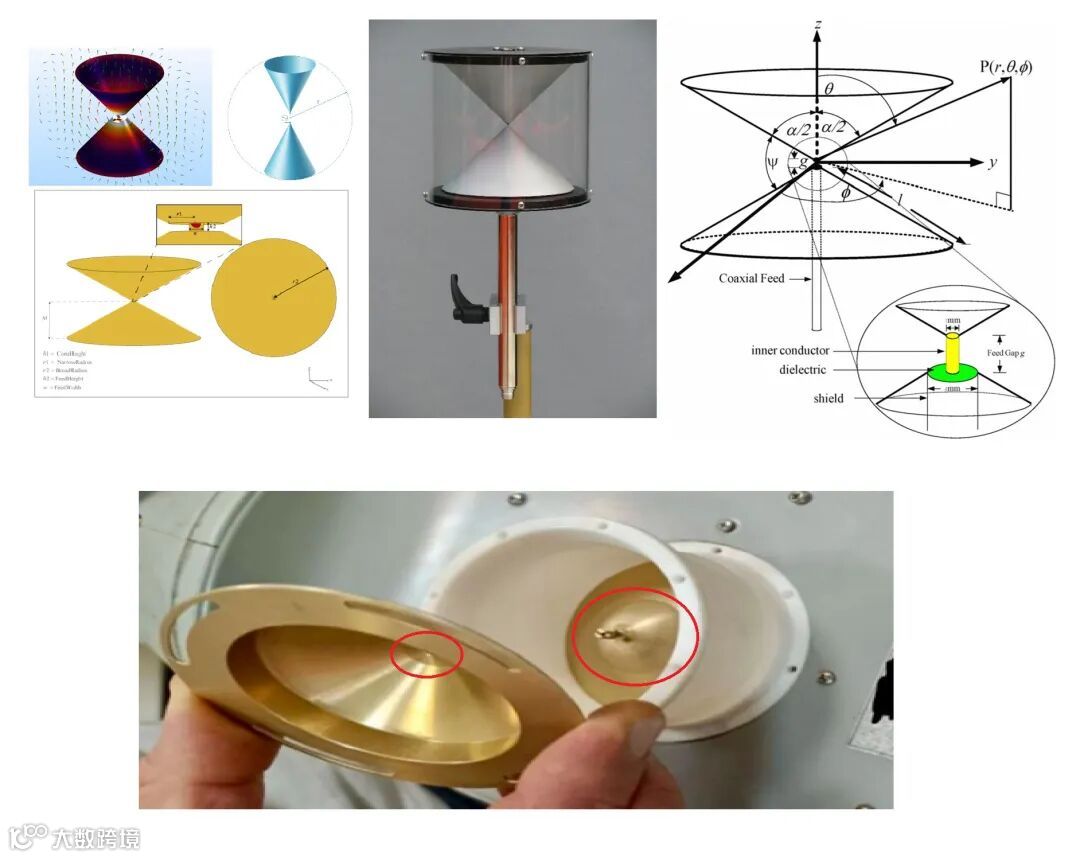

天线结构解析。

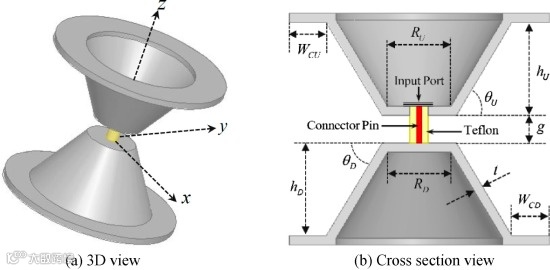

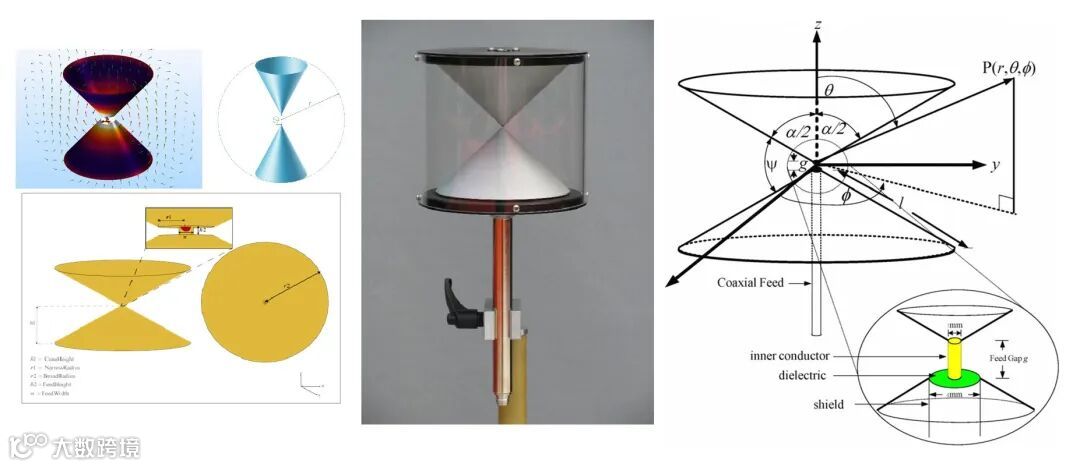

天线结构尺寸原理。
仿真搭建结构布局原理。

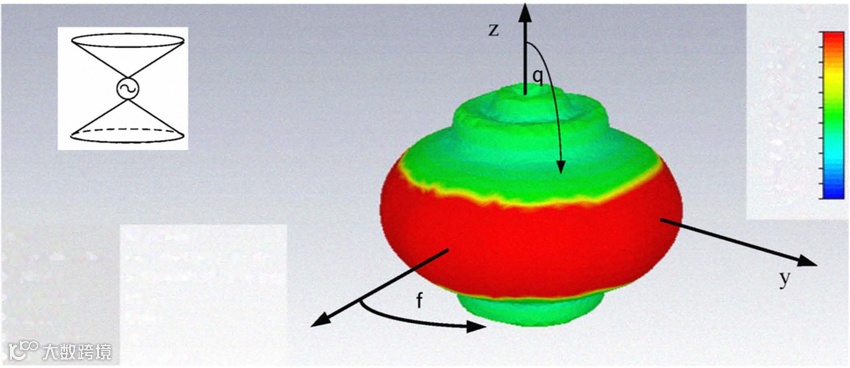

双锥的3D方向图。

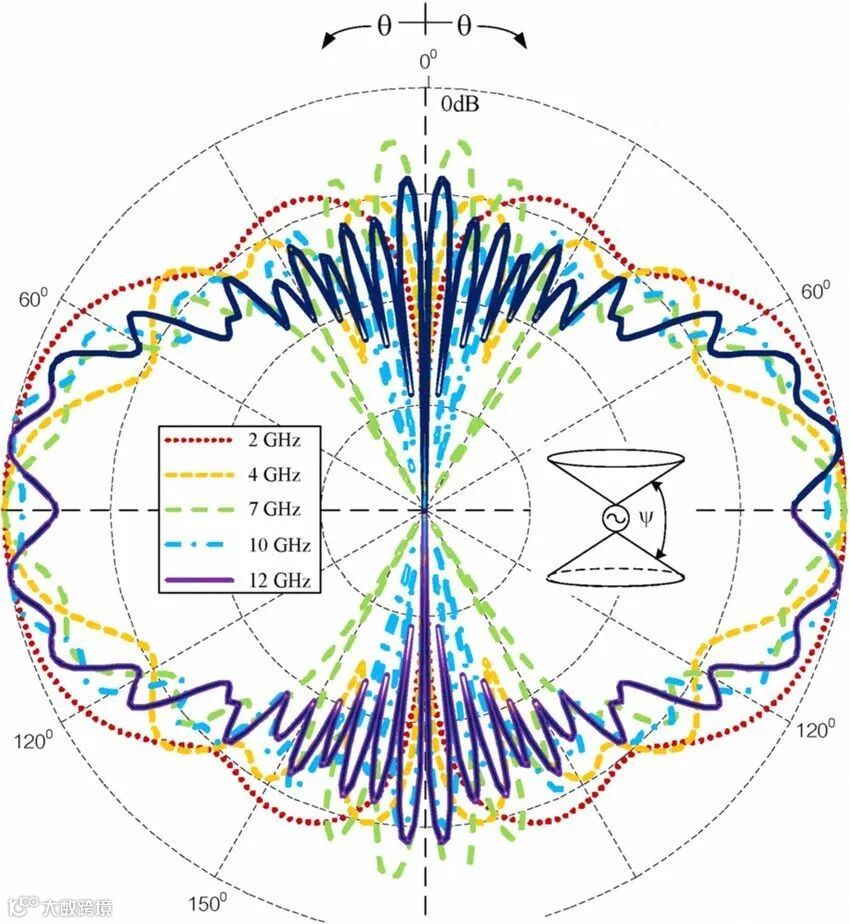

不同频点。
理论与实物对比分析。
安装结构。

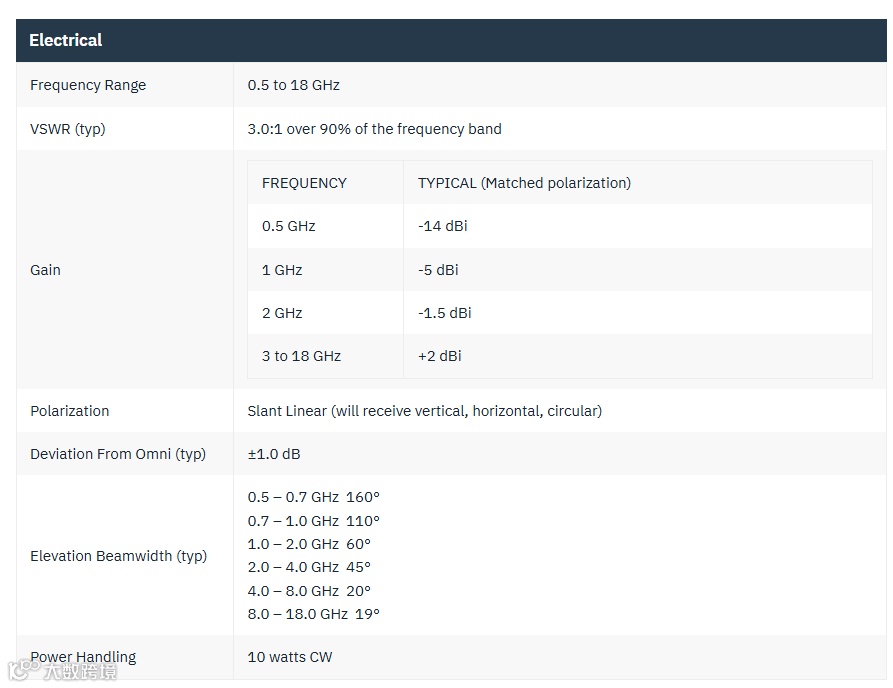

天线具体指标。

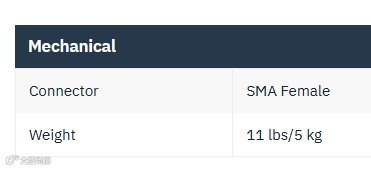

重量
一种非对称带帽双锥形天线的设计，用于在所需频率范围内实现恒定波束方向的理论资料支撑。

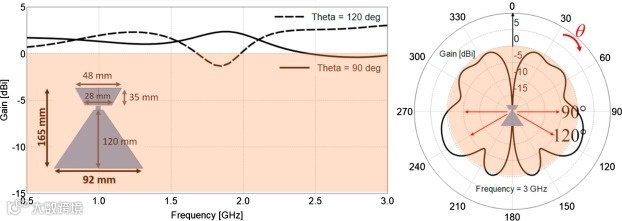

实物与指标：左图是不同角度（Theta=60°、120°）下天线增益随频率的变化曲线，还包含天线尺寸示意图；右图是3GHz时天线的增益方向图，展示不同角度的增益分布。
方向图：不同频率（0.5GHz、1GHz、2GHz、3GHz）下天线的表面电流分布和增益方向图，呈现了频率变化对天线电流与辐射方向特性的影响。
回到设备的不对称标记处。
其他装备应用解读：👇

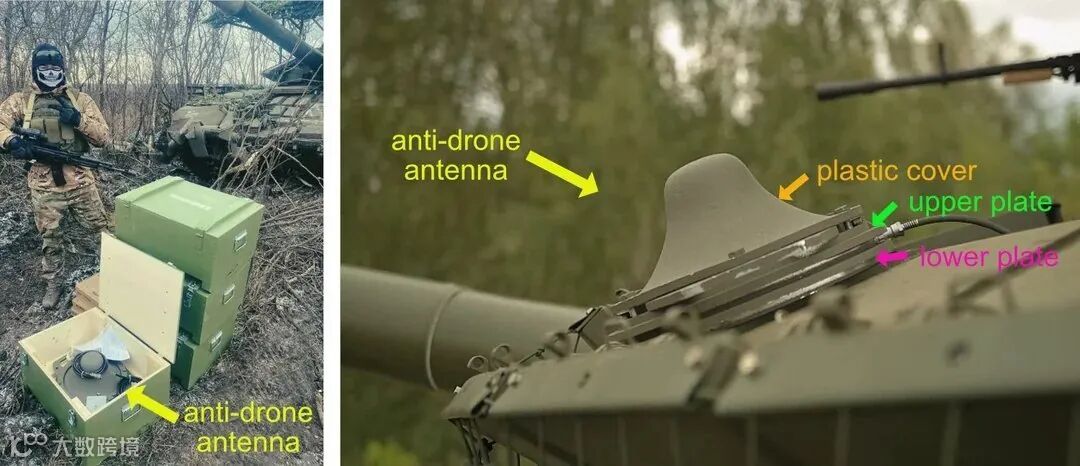

坦克上的电子战怪物：三频干扰模块剖析前面在这篇里面看见过此应用天线；
不对称结构：黑科技天线 —— 这天线带宽竟这么强！理论结合实际，和这个无人机配备一致。

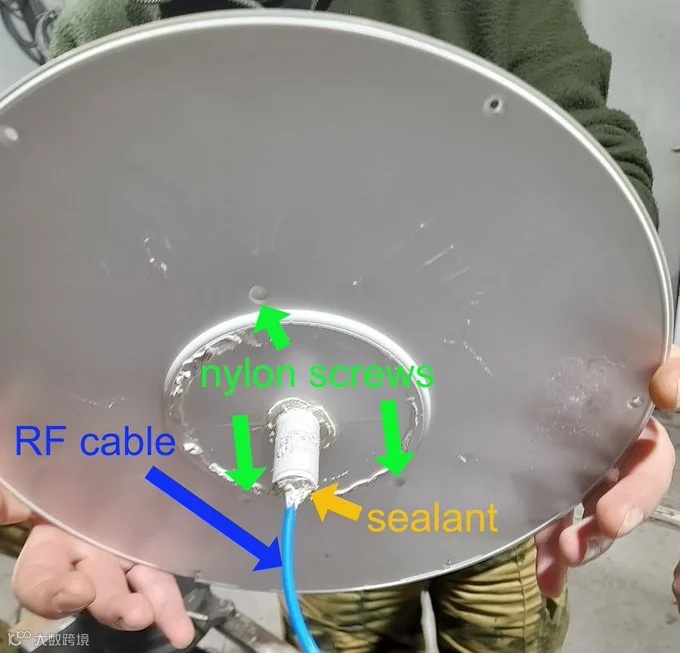

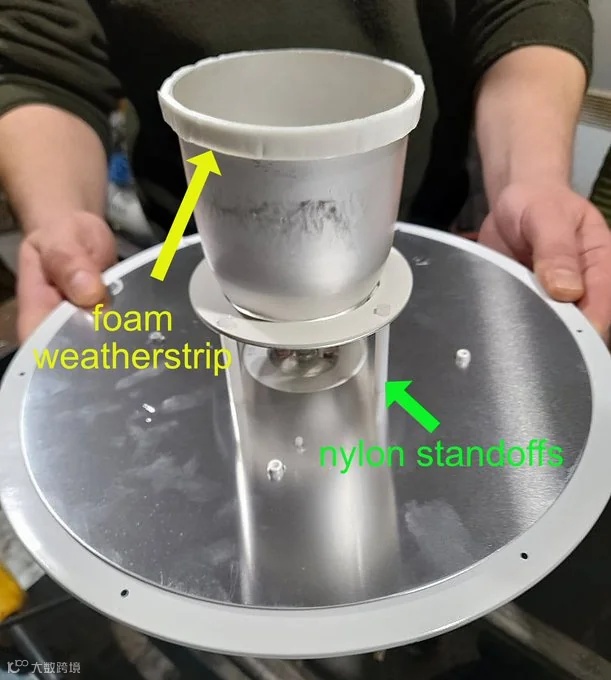

馈线和大的反射面

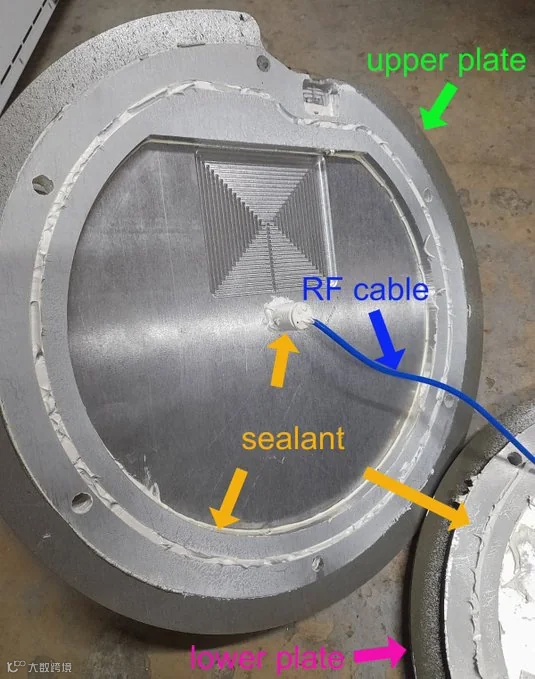

坦克装置上的结构天线拆解结构装置。
声明：文中所用图片均源自网络，仅为技术交流与学习之目的，不涉及商业用途。若有侵权，请联系删除。
