本文聚焦大佬的 Framework Laptop SDR 模块模拟前端（AFE）布局全流程，核心围绕 Altium Room 设计规则展开 —— 其通过区域化规则定义与一键复制功能，将多通道布局效率提升 700%+，只需配置单个 Room 规则即可复用至其他模块，保障同功能模块标准化排版。设计环节涵盖原理图模块连接示意、多张原理图布局批量导入 PCB、差分走线与模块化布局，布局后经 3D 渲染呈现艺术品级效果，并通过结构件干涉预览排查空间碰撞，全流程兼顾工程精度与设计美学，是硬件布局的优质学习范例。

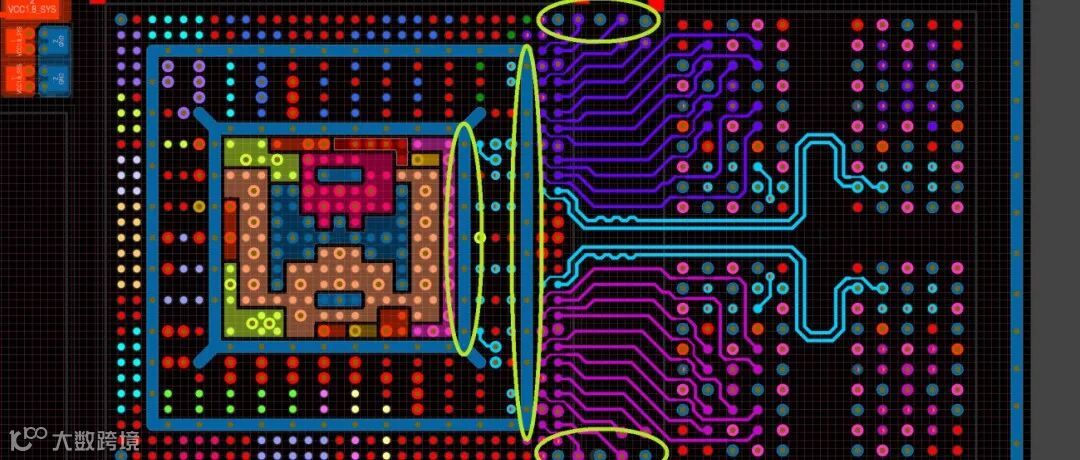

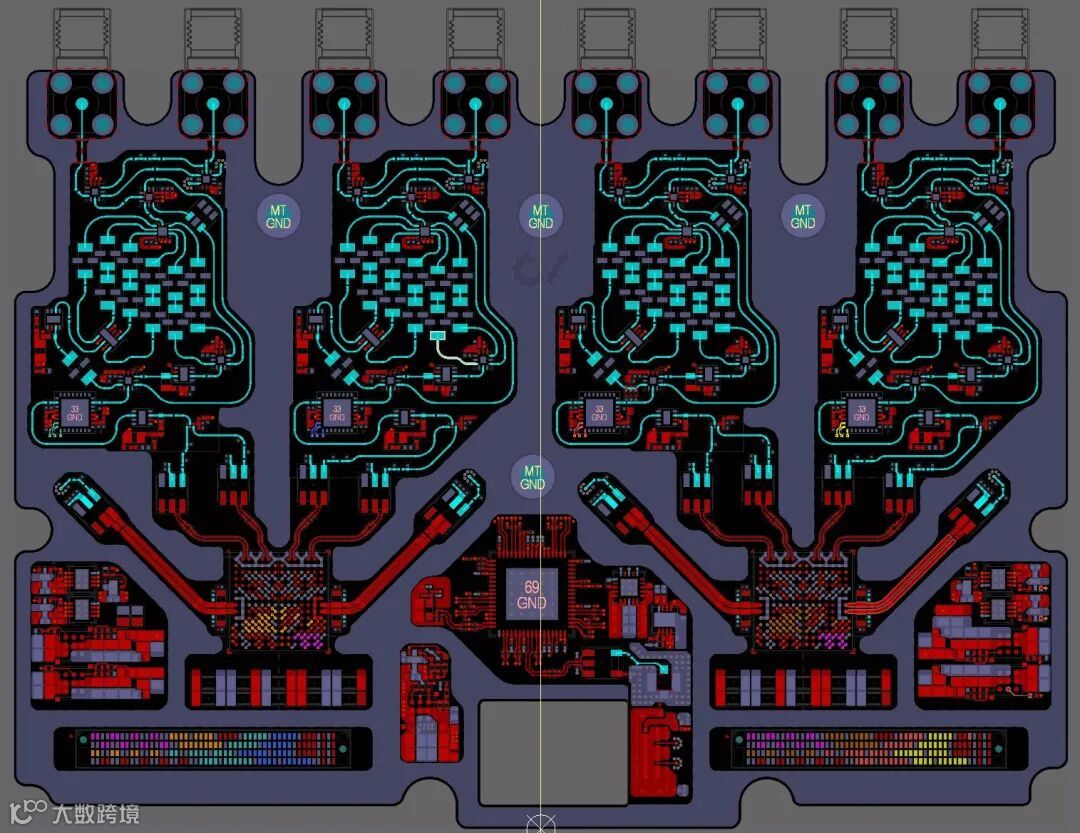

布局漂亮的的板子和布局走线

Framework Laptop SDR 模块模拟前端

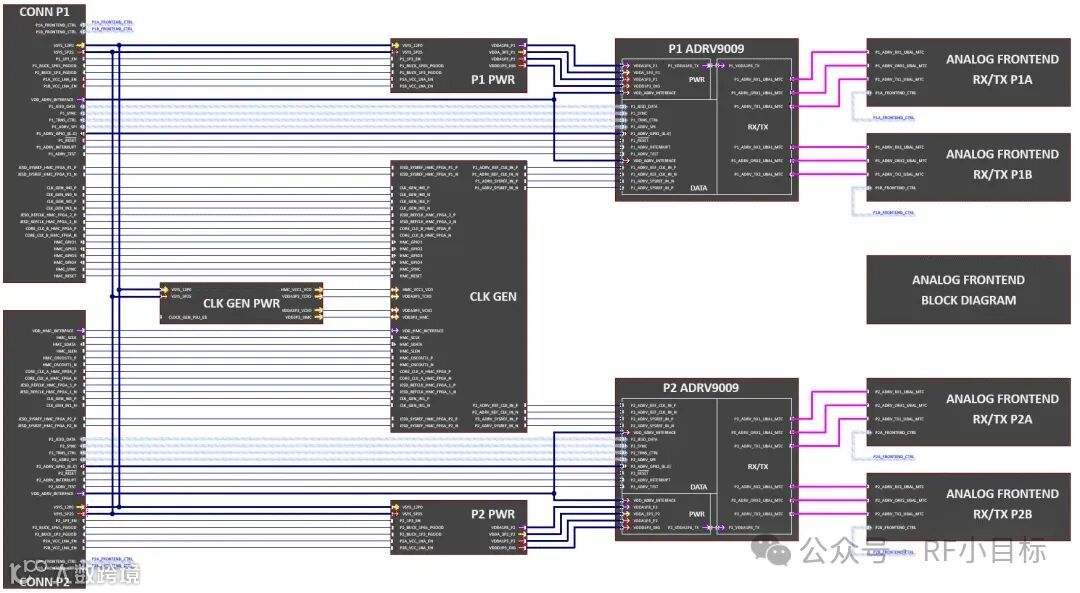

原理图中模块间信号连接关系的示意性走线示意图，清晰呈现各功能模块的互联逻辑。

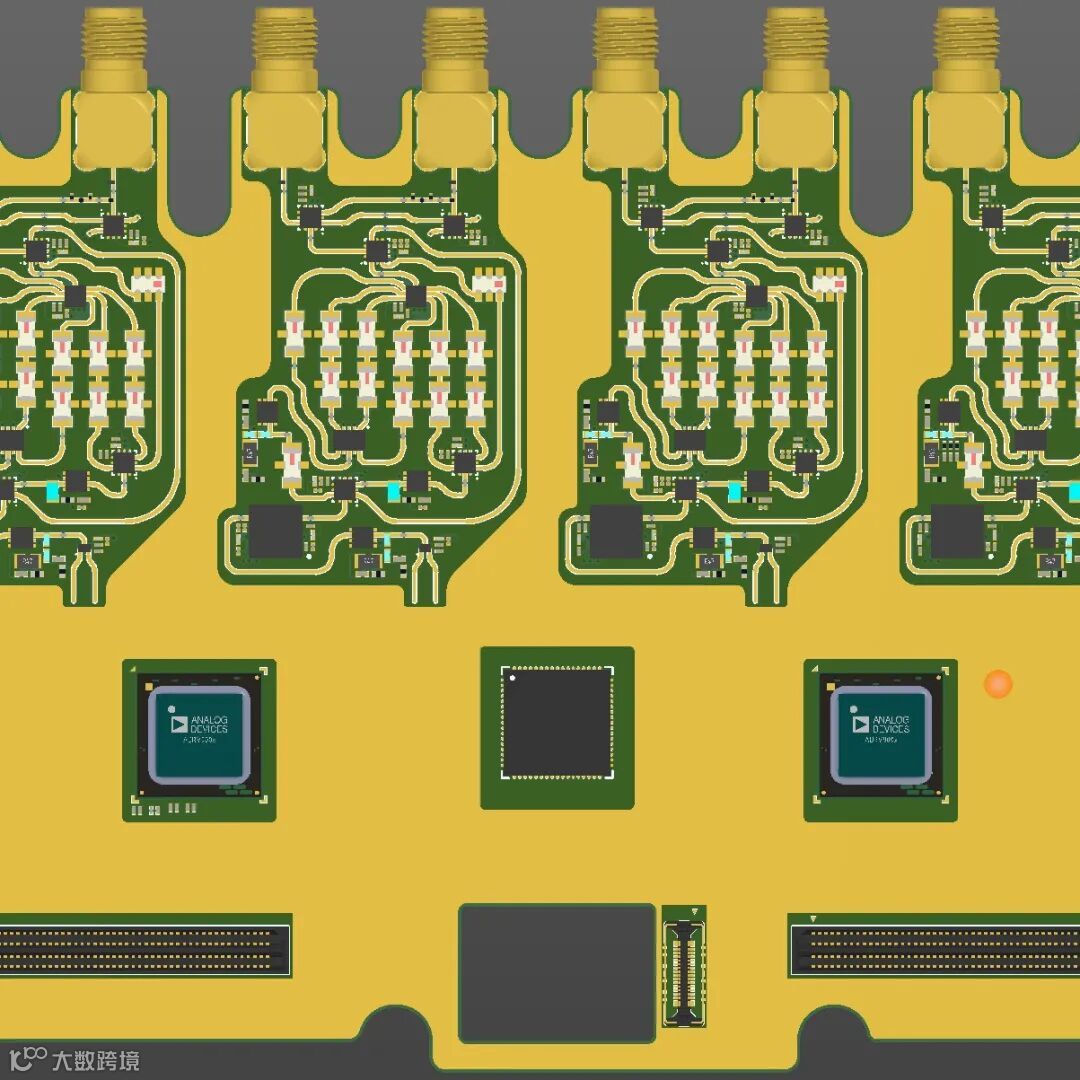

模块化布局

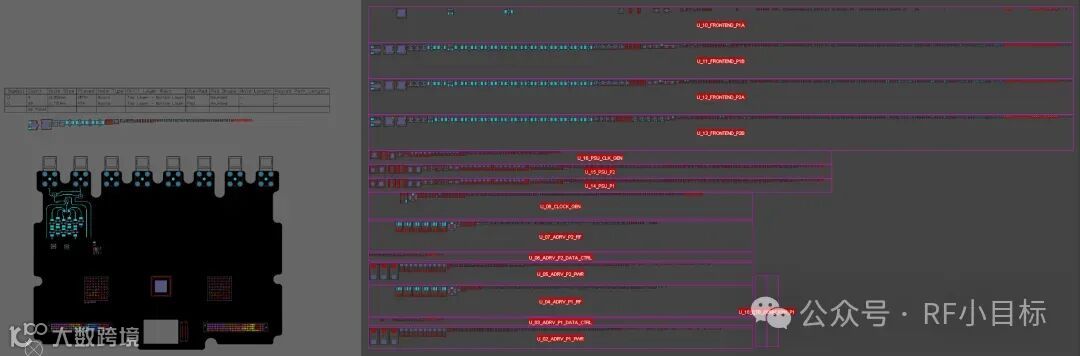

将多张原理图对应的布局内容批量同步导入 PCB 版图，确保原理图与版图的元件位置映射一致。

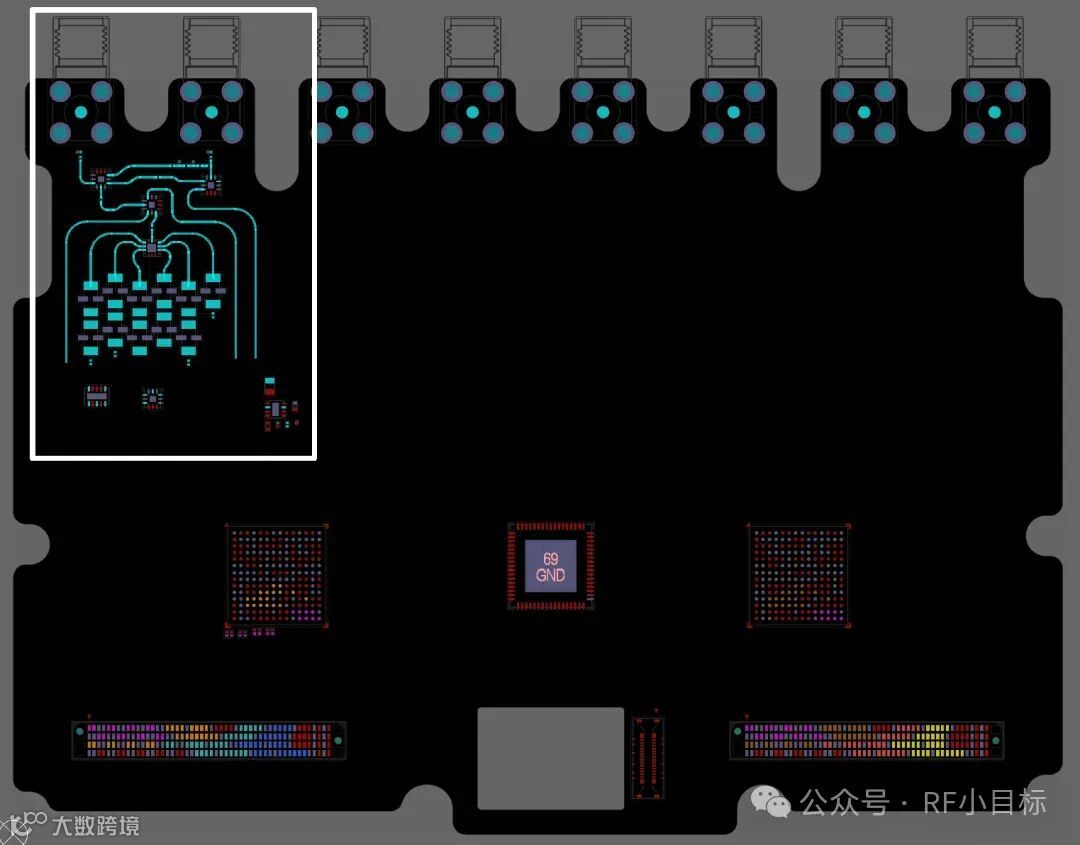

设置好ROOM规则

完成单个 ROOM 的规则配置后，其规则可直接复制应用到其他 ROOM，具体操作流程详见下方视频演示。

这个是布局时候的规则操作？

Room 设计规则是 Altium 多通道设计的核心利器，通过区域化规则定义和一键式设计复制，将多通道设计效率提升 700%+。掌握 Room 规则设置，您将能轻松应对任何多通道设计挑战，实现 "设计一次，复用多次" 的高效工作流。

如这位大佬布局对同功能模块的标准化排版极具学习价值，前提是掌握其设计方法。

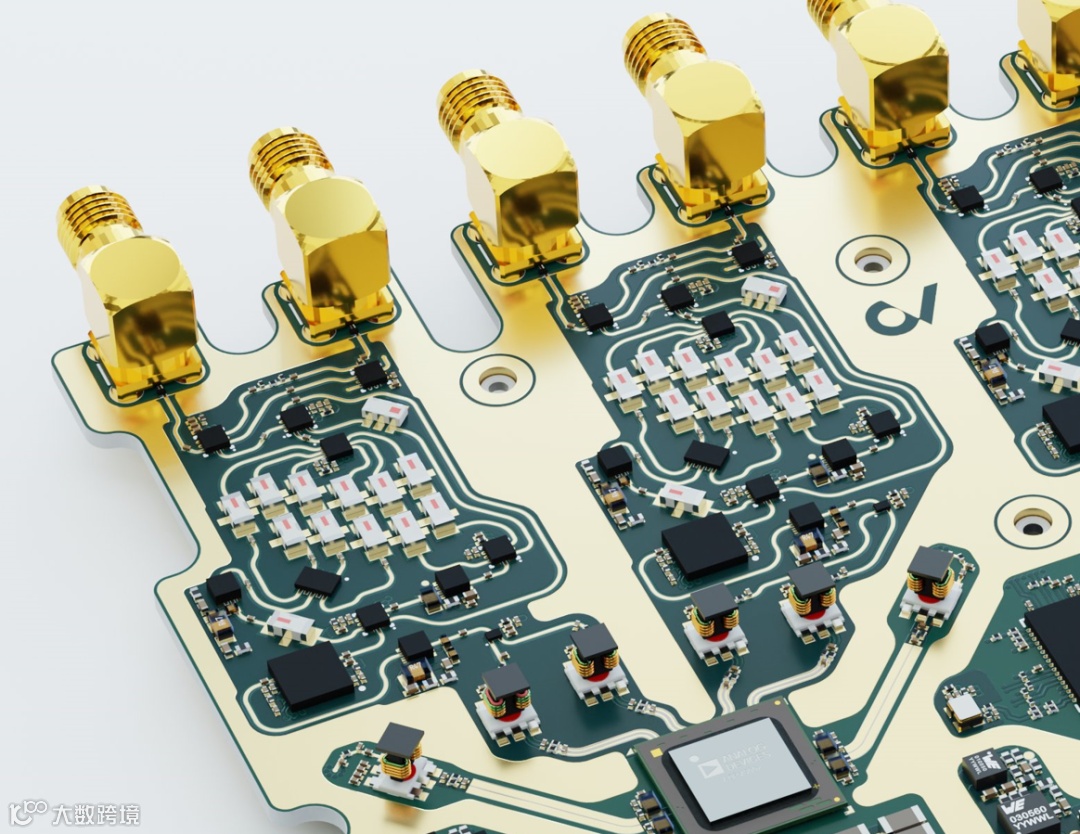

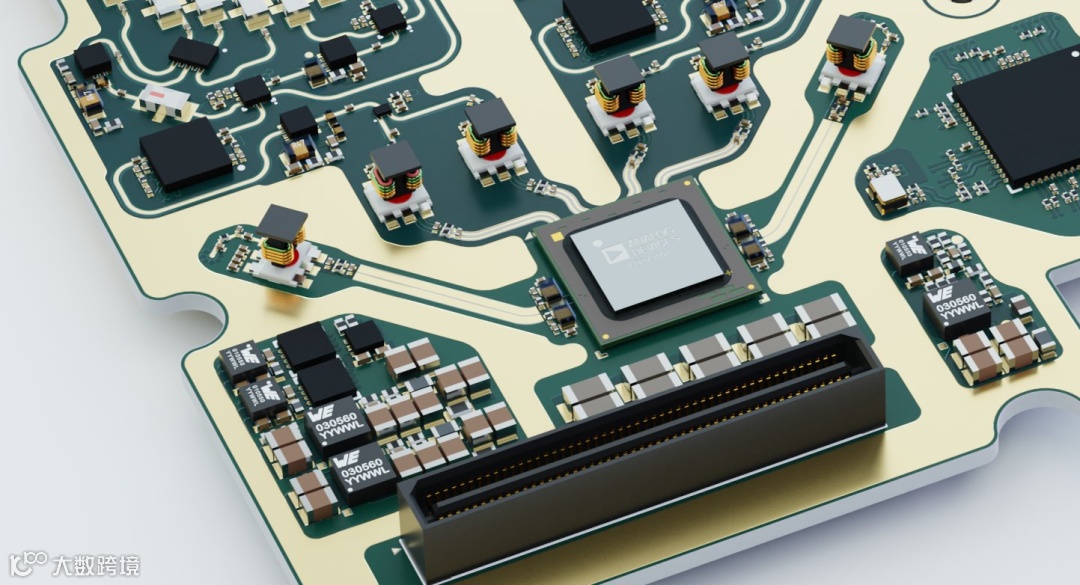

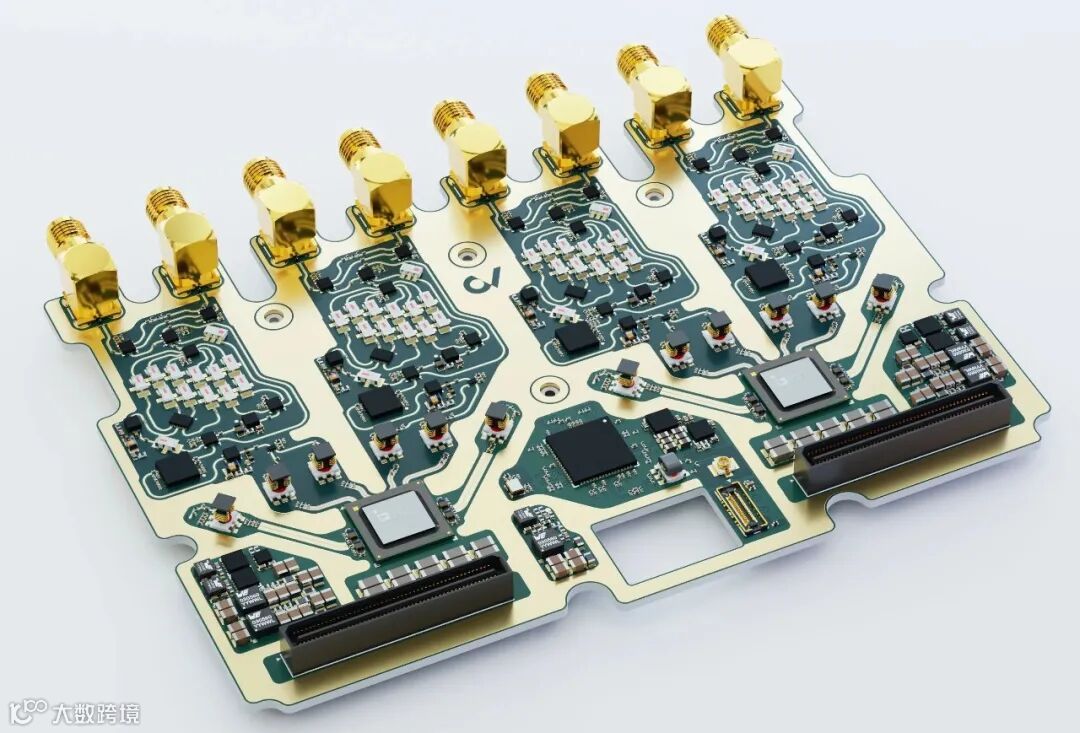

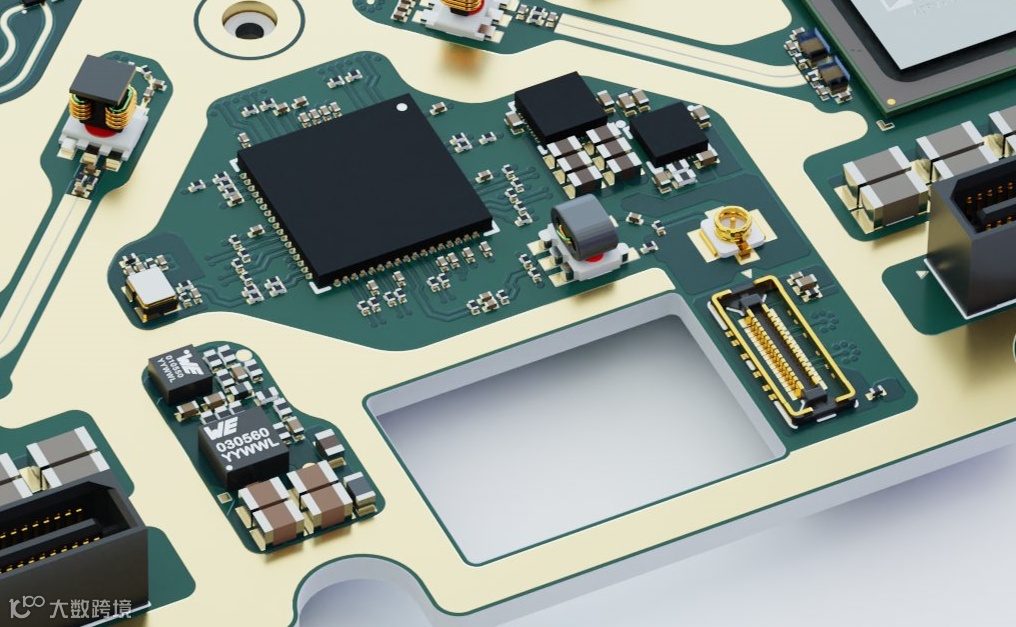

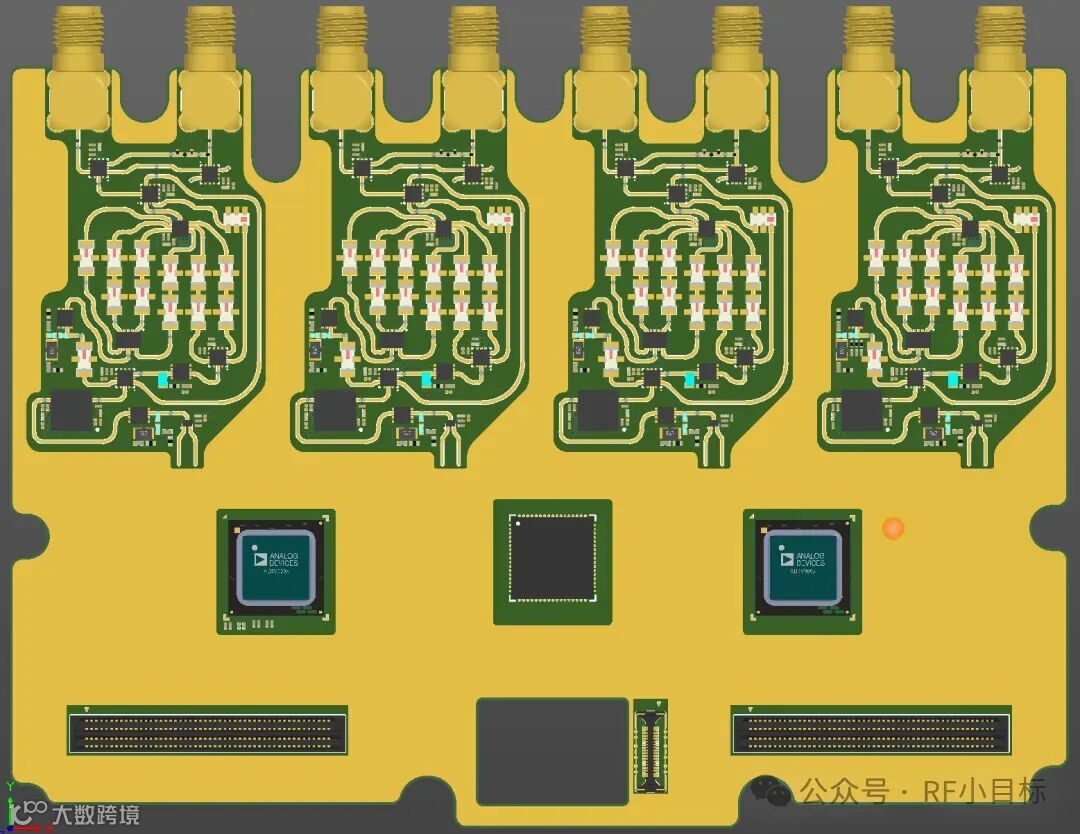

布局完的3D效果展示预览

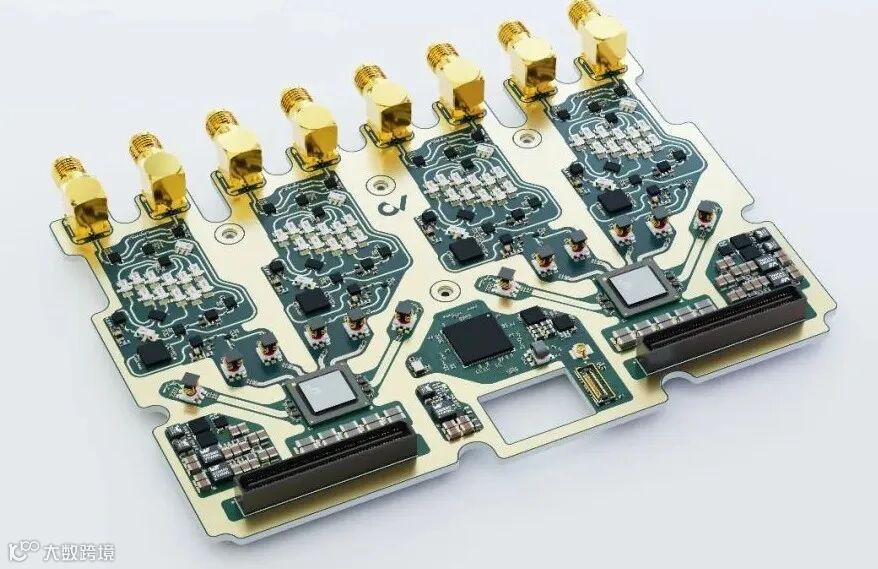

惊！这 3D 渲染效果美到窒息！细节拉满、质感封神，把硬件设计的功能性与视觉美学做到了天花板级别，简直是行走的艺术品！

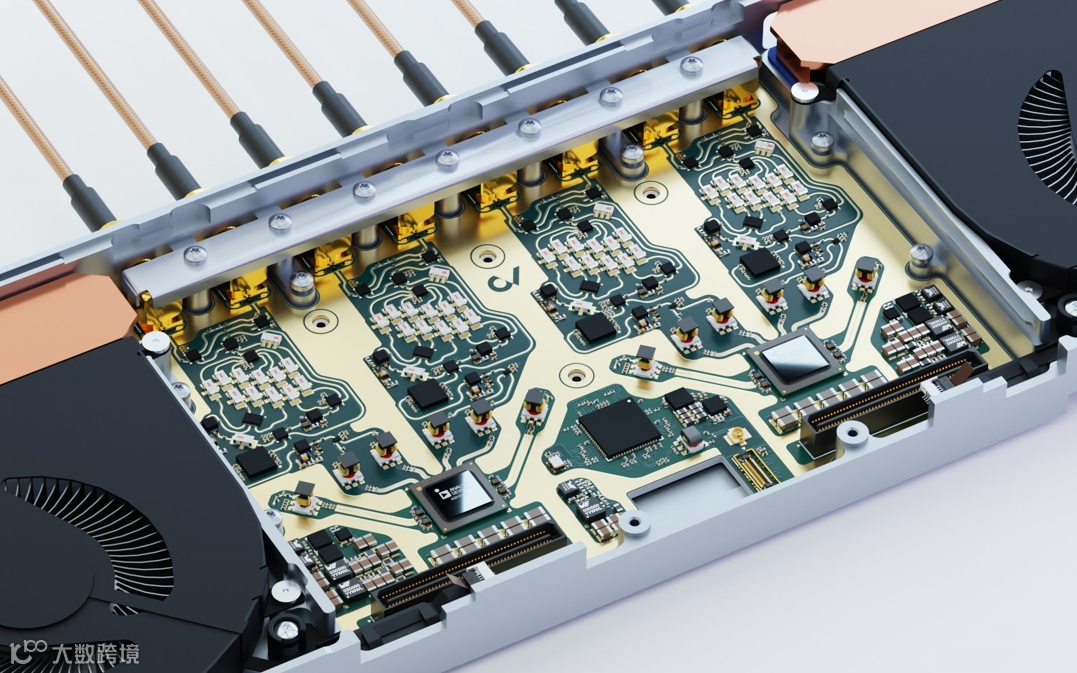

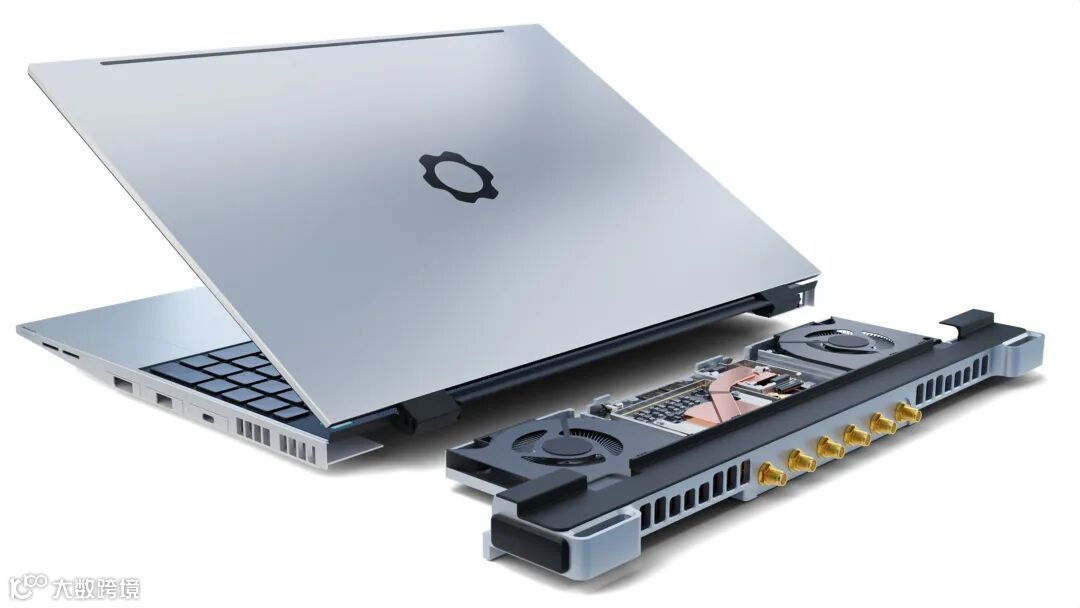

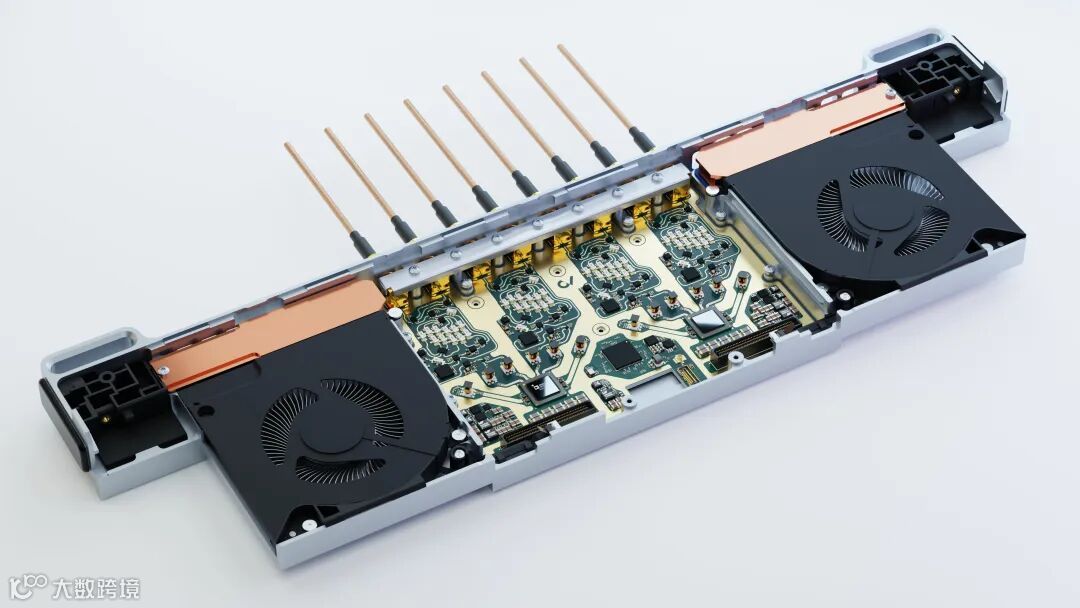

将模块放置于结构件的预设安装区域后，执行干涉预览以检测并定位潜在的空间碰撞点。

在结构件预设安装位完成模块虚拟放置后，通过预览功能校验是否存在干涉问题。

Framework Laptop SDR 模块的模拟前端（AFE）设计，从原理图绘制、PCB 布局布线，到结构一体化设计与 3D 视觉渲染，全流程均达到工程精度与设计美学的双重极致，具备极高的学习与参考价值。

如此养眼的排版布局？不拿小本本记一下？俺也是向大佬些逐渐逼近了，不再是拉通即可满足了！
