总投资10亿的数据中心，超6亿花在这个板块上！它是谁？有哪些系统？含哪些设备？

当我们听说一个数据中心基础设施项目总投资高达10个亿时，肯定会好奇：钱到底花在了哪里？答案可能出乎一些人的意料。今天，我们就来揭秘这个吃掉超6亿投资的核心板块。

这个在10亿总投资中独占约6亿，占比高达60%的核心板块，就是数据中心的“心脏”与“大动脉”——电力板块。

数据中心是名副其实的“电老虎”，其对电力供应的可靠性要求达到了极致。目前，A级数据中心的电力架构通常采用2N冗余配置（即两套完全独立的系统），任何一套出现故障，另一套都能立即接管全部负载。此外，还必须配备至少15min续航能力的不间断电源（UPS）和能够承载全部用电负荷的柴油发电机系统作为后备。

正是这一系列高标准的冗余设计和严苛的设备要求，使得电力系统在数据中心整体建设中，成为了那个成本最高、也最为关键的板块。

数据中心电力板块主要包含以下六个系统：

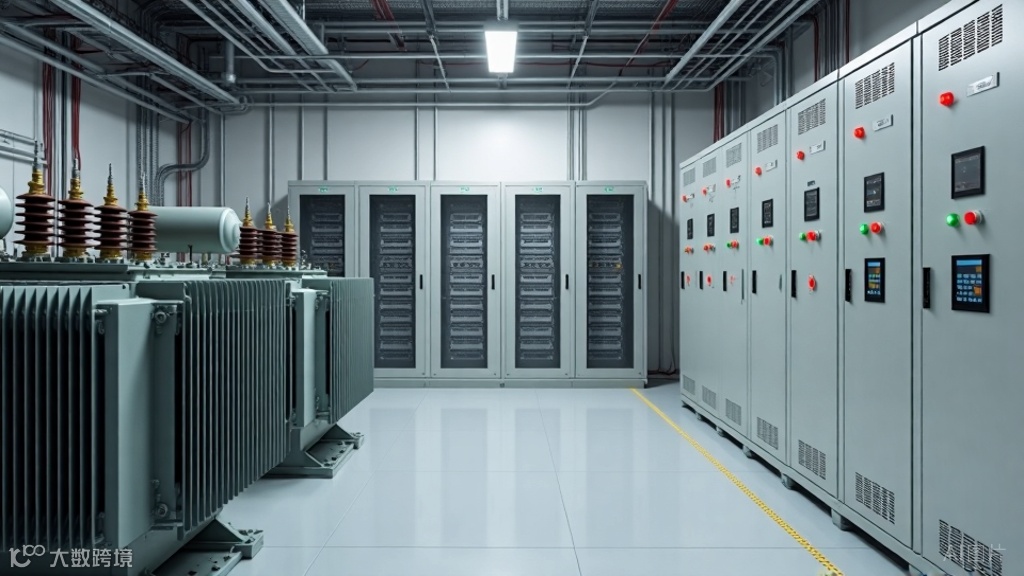

1．高压变配电系统

这是电力进入数据中心的“总闸门”。它的主要任务是将从电网引入的10kV或35kV高压电，通过变压器转换为设备能使用的380V低压电。为确保绝对可靠，数据中心通常接入两路独立的市电，每一路市电的容量都足以单独支撑整个数据中心的全部运行需求。两路电源正常情况下并列运行，一旦其中一路发生故障，系统能自动无缝切换到另一路，保障供电不中断。

2．低压配电系统

它如同一个“电力分配中心”，将从高压系统转换来的380V电能，按照不同设备和区域的用电需求，进行精细化的分配和调度。它通过一系列配电柜，将电力分别输送给UPS、空调制冷系统、照明等不同用途的负载，确保电力有序、安全地送达每一个用电终端。

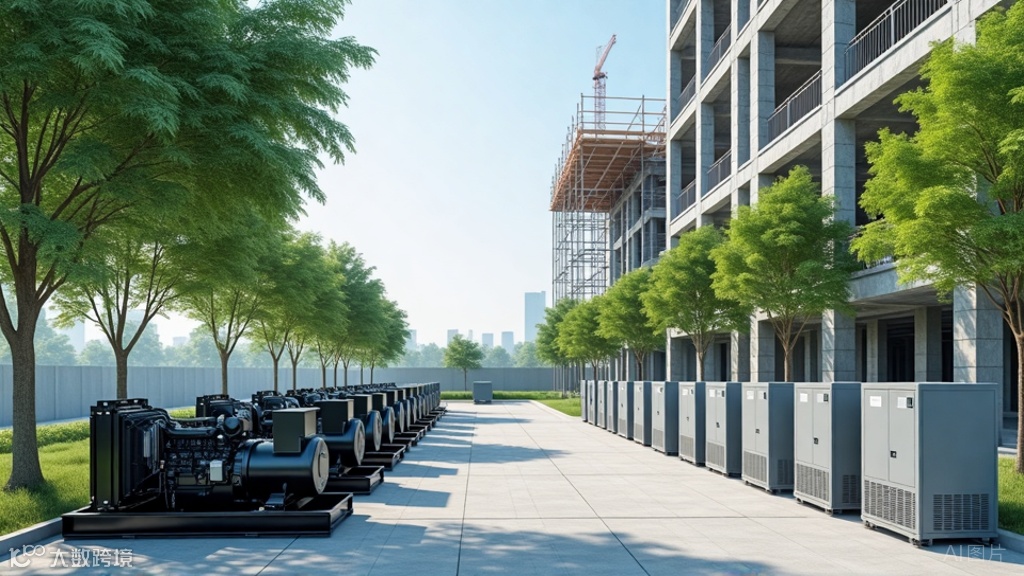

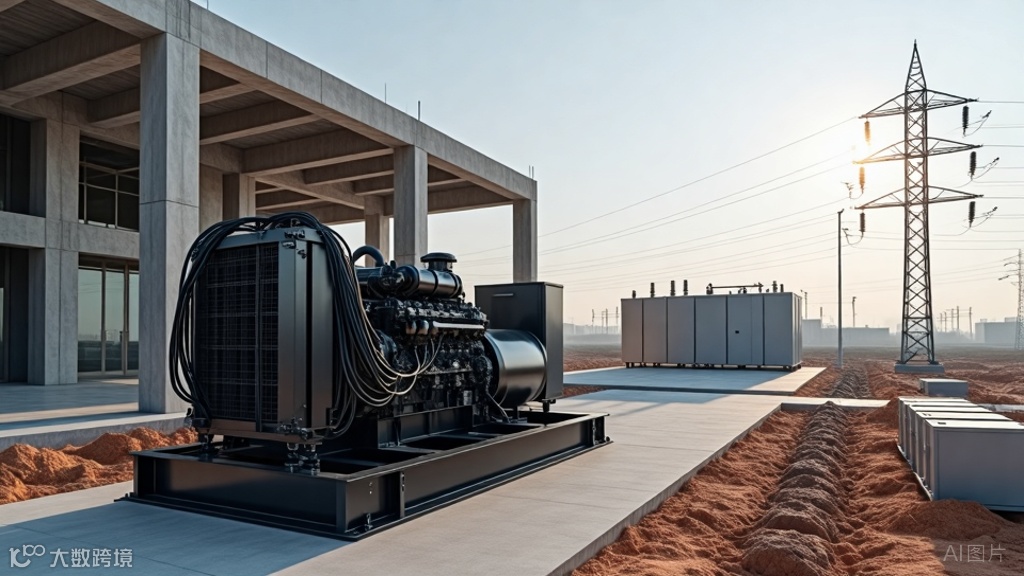

3．柴油发电机系统

这是数据中心的“终极保险”。当遇到极端情况，两路市电都意外中断时，柴油发电机组就是最后的电力生命线。系统会在十几秒内迅速启动多台发电机并完成并联，接管所有关键负载的供电，为IT设备持续运行提供保障，直到市电恢复。

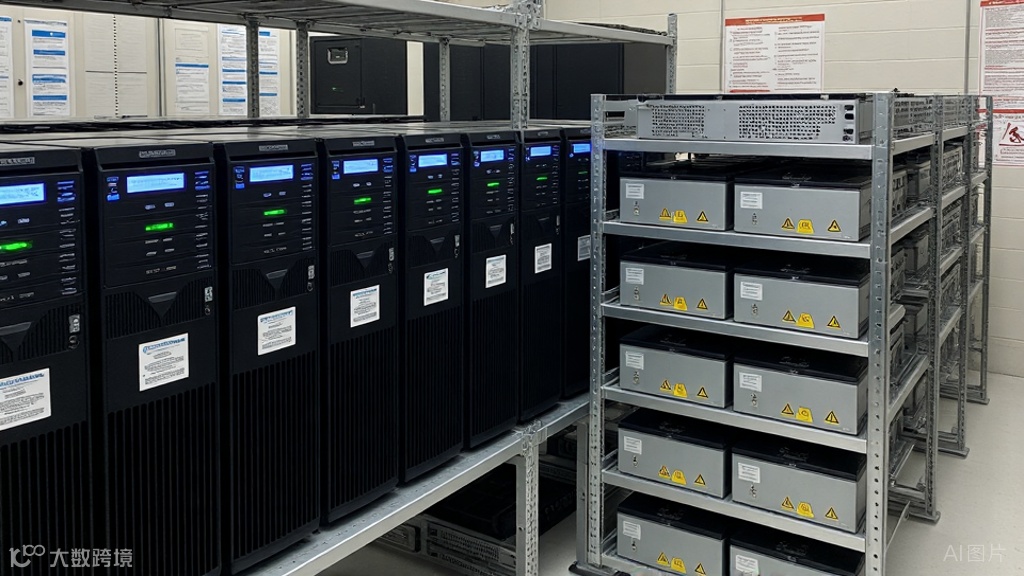

4．不间断电源（UPS）系统

这是服务器等核心IT设备的“贴身保镖”。UPS内部配有蓄电池，当市电出现波动或瞬间中断时，它能立即通过逆变器将蓄电池的直流电转换成纯净的交流电，实现零秒切换，为IT负载提供持续、稳定、无杂质的电力保护。

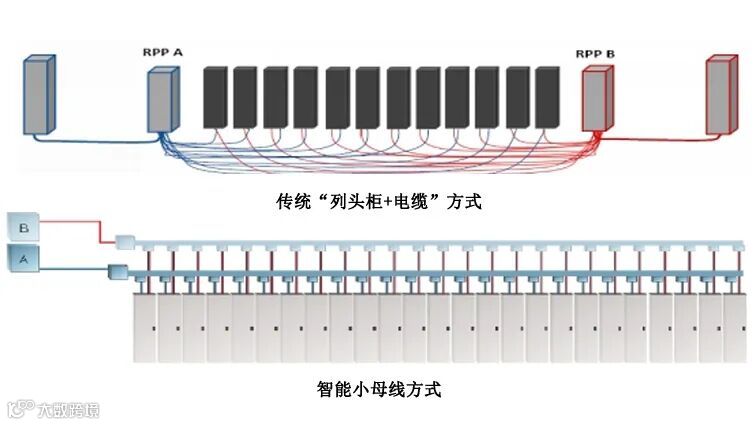

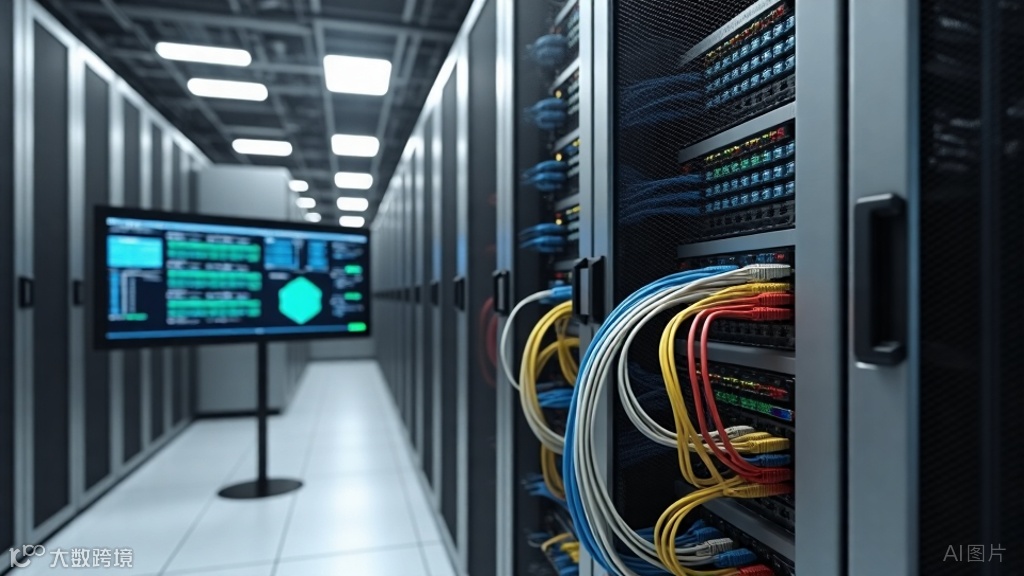

5．列头柜系统

它是机柜旁的“专属电管家”。列头柜被放置在一排IT机柜的起始端，负责从上游的低压配电柜取电，然后通过放射状的电缆，精准地分配给这一排中的每一个机柜的电源插座（PDU）。这是一种传统但稳定可靠的配电方式。

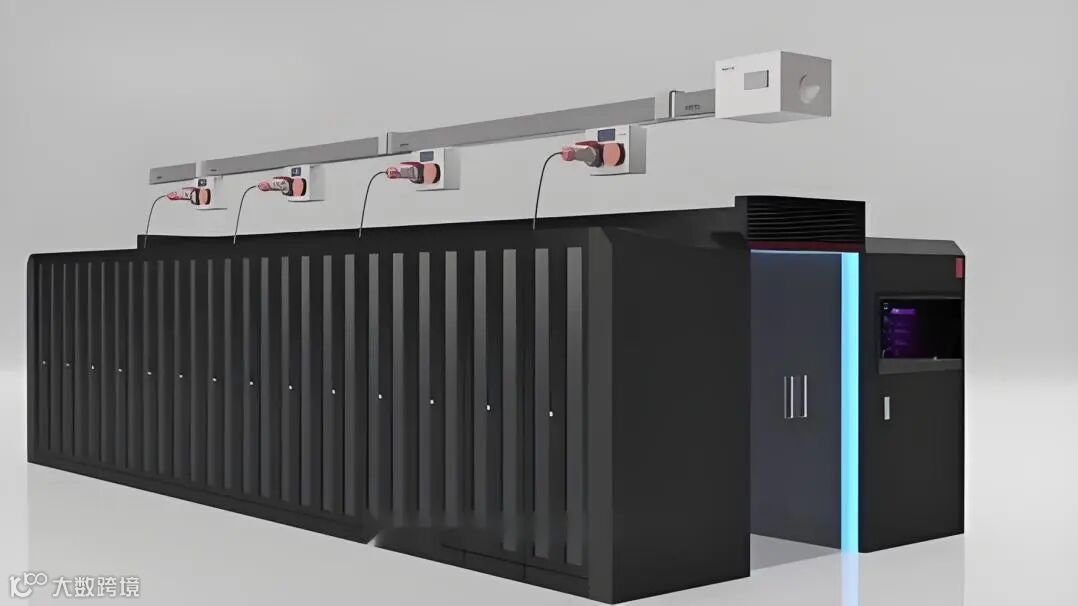

6．智能小母线系统

这是列头柜的“灵活升级版”。它由始端箱供电，主干线是一条封闭的母线槽。通过在母线槽上任意位置的插接口连接插接箱，就能快速为下方的每一个机柜供电。这种方式因其出色的可扩展性和高灵活性，正逐渐成为新建数据中心的主流选择。

注：列头柜与智能小母线功能相同，在建设中二者选其一即可。

1. 各系统所含设备

(1) 高压变配电系统：核心设备包括市电进线隔离柜、计量柜、进线柜、发电机进线柜、双电源切换柜、PT柜、中置柜、降压变压器、联络柜等。

(2) 低压配电系统：主要设备有总进线柜、母联柜、混合补偿柜以及各类末端配电柜。

(3) 柴油发电机系统：主要包括柴油发电机组本体、PT柜、测试负载柜、出线柜和直流屏等控制设备。

(4) 不间断电源（UPS）系统：核心是UPS主机和庞大的蓄电池组，辅以整流柜、进线柜和馈线柜等。

(5) 列头柜系统：设备相对简单，主要是列头柜配电单元本身以及连接用的电缆。

(6) 智能小母线系统：主要包含为母线供电的始端箱、为机柜取电的插接箱以及母线槽干线本体。

2. 各系统投资占比

在一个典型的A级数据中心项目中，电力系统内部的投资大致分配如下：

(1) 不间断电源（UPS）系统，尤其是昂贵的UPS和蓄电池组，约占25%。

(2) 柴油发电机组系统工程约占20%。

(3) 高低压变配电系统工程约占15%。

(4) 其余的弱电系统、照明、光伏等电力相关设备和材料约占10%。

总而言之，一个总投资10亿的数据中心，其稳定运行的根基正是那耗资超过6亿的电力系统。它从高压引入到末端配电，通过多个子系统层层保障，构建了一道道坚实的电力防线。

看完这篇介绍，下次当您参与数据中心项目时，是否会初步建立起一个的项目造价占比模型？
