本案例展示了一个基于 ANSYS APDL 的肋环型网壳结构精细建模与分析过程。模型采用纯参数化方式定义，通过输入少量几何参数即可自动生成可计算模型，并支持自动出图功能。案例适用于从事空间结构建模、稳定性分析以及二次开发研究的工程技术人员与科研人员。
模型的核心特点是实现了几何参数与单元类型的高度可控化，能够根据用户输入的矢高、环数、径数自动生成肋环型网壳结构的有限元模型。模型在脚本中设置了单元类型选择功能，可自由切换使用 BEAM4 或 LINK8 元素，以适应不同的分析需求。
模型采用基于经线与纬线构成的空间网壳结构体系。通过参数化控制环向与径向划分，自动生成节点坐标与单元连接关系，从而构建出完整的肋环型空间结构。
在建模逻辑上，脚本通过循环与参数变量控制节点分布，自动完成节点生成、单元连接、截面与材料定义。模型在生成完成后，可直接进入求解阶段，无需手工建模。
用户仅需修改输入参数，如矢高（网壳曲率）、环数、径数、单元类型及材料属性，即可快速得到不同结构形态下的分析结果。

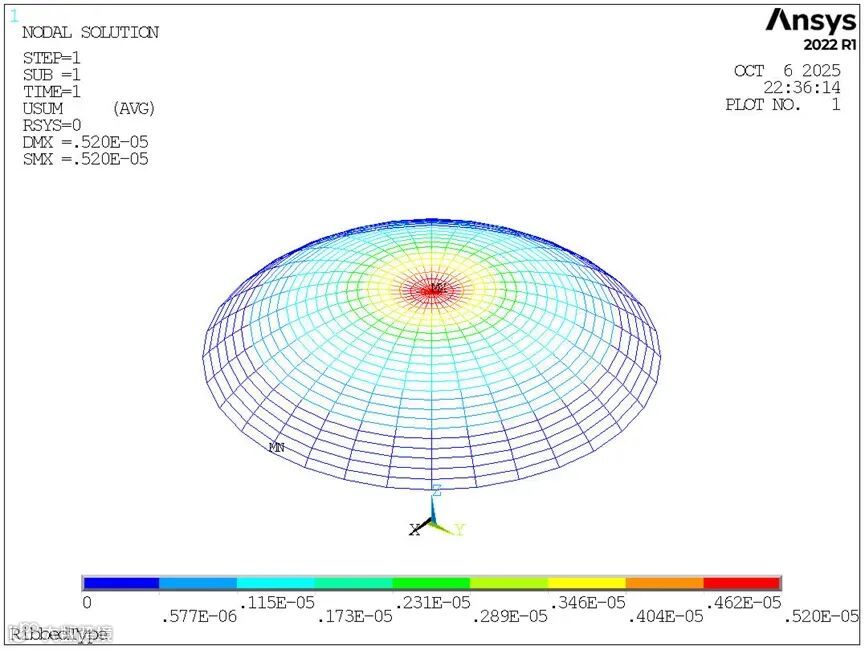

图1-2 实际变形图

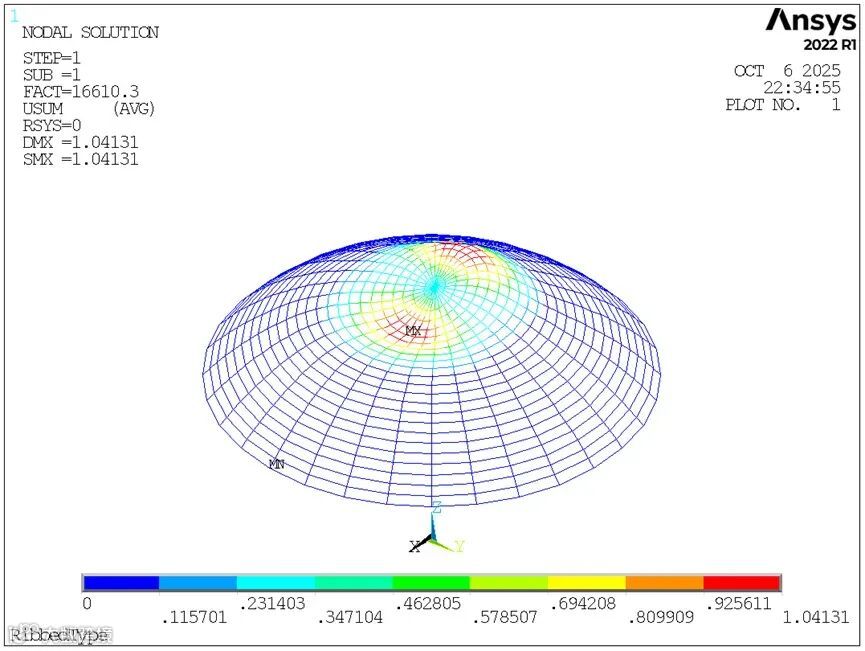

图1-3 屈曲模态图
此外，模型内置了自动出图命令，能够在分析完成后自动生成结构形态与变形图，方便用户直接查看结果，减少重复操作。
Ribbed-typeSphericalSteelReticulatedShell.mac 为该案例的核心命令流文件，文件内包含完整的建模、求解与绘图命令。
用户可通过修改脚本开头的参数部分，定义模型几何尺寸、单元类型及分析控制选项。修改完成后，直接运行脚本即可完成模型生成与计算。
纯参数化建模方式，可快速生成不同几何形态的肋环型网壳结构。
支持 BEAM4 与 LINK8 两种单元类型的自动切换，便于进行不同精度的受力分析。
模型脚本可直接运行，无需前处理操作，生成速度快、稳定性好。
计算完成后可自动出图，自动生成结构形态及变形云图，提高工作效率。
可在此基础上进行屈曲分析、模态分析或荷载敏感性研究。
参数设置清晰，便于工程应用中的二次开发，可以快速展开分析，拿之能用。
该案例在结构分析效率与可扩展性之间取得了良好平衡，非常适合用于快速验证方案可行性、分析网壳整体稳定性或作为网架结构研究的初始模型。
ANSYS APDL 初学者及进阶用户，学习参数化建模方法；
需要快速建立网壳或网架模型进行屈曲与稳定性分析的技术人员。
通过该脚本，用户可在极短时间内建立出复杂空间结构模型，进行初步受力或屈曲分析，并可据此继续扩展为更复杂的荷载或非线性计算模型。
基于本模型的参数化特性，用户可进一步开展以下研究与应用：
与外部工具（MATLAB、Python）联动实现自动批量计算；
该模型在参数化设计、批量计算及结构自动分析方向上具有良好的拓展潜力。
Ribbed-typeSphericalSteelReticulatedShell.mac —— 参数化建模及自动出图命令流文件。
文件可在 ANSYS APDL 中直接运行，修改参数后即可生成完整模型并执行计算与出图。

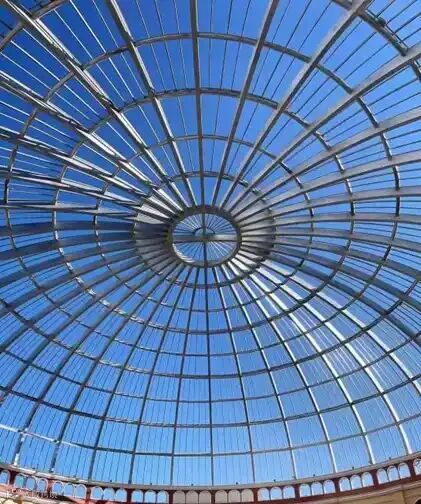

肋环型网壳结构在空间结构体系中具有代表性，其几何特征复杂、参数多、建模过程繁琐。本案例通过 APDL 参数化编程方法，实现了从几何定义、单元生成到结果出图的自动化流程，大幅提升了建模效率与分析便捷性。
该模型既可作为快速验证结构可行性的小工具，也可作为进一步进行屈曲分析、稳定性研究和二次开发的基础模板。对于从事空间结构建模、科研分析或教学应用的用户而言，本案例提供了一种简洁、高效、可扩展的建模方案。
