100 μm 的键合金带能抗多大电流？没有计算直接加电干掉！

100 μm 的键合金带能抗多大电流？没有计算直接加电干掉！ RF小目标
2025-12-04
2
导读：这就是金带（纯的、和市面上的一个价）甚至更贵。感兴趣也可以囤这个。前面发了一个图文有完整图片；连接（惊！
这就是金带（纯的、和市面上的一个价）甚至更贵。感兴趣也可以囤这个。前面发了一个图文有完整图片；连接（惊！Coilcraft 射频电感还能这么用？470nH/330nH 元件藏着你没见过的超宽带实战技巧，高频接头玩法颠覆认知！）这篇主要关注的是锥形电感配合低频电感组合应用，适用于超宽带频谱馈电应用。

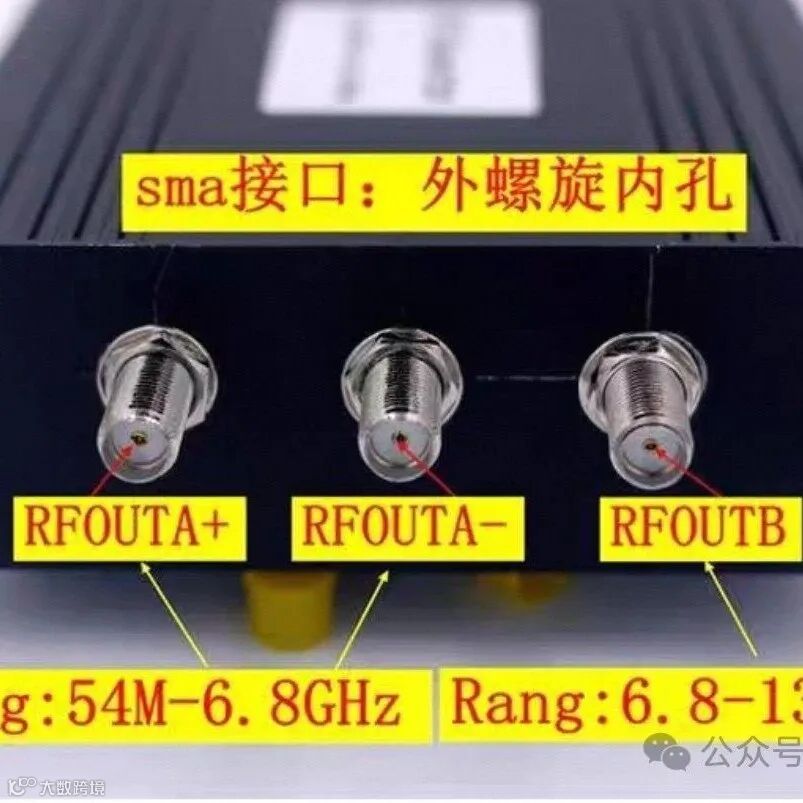

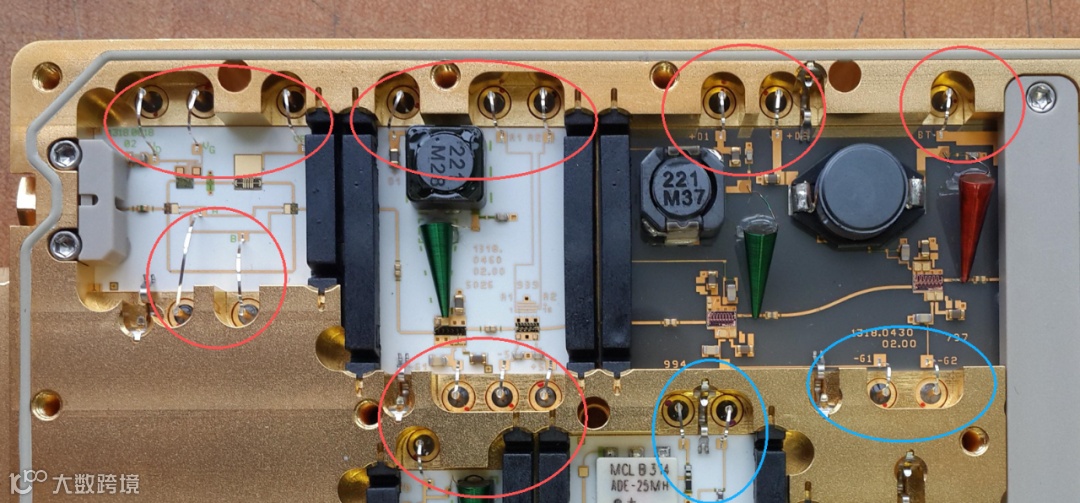

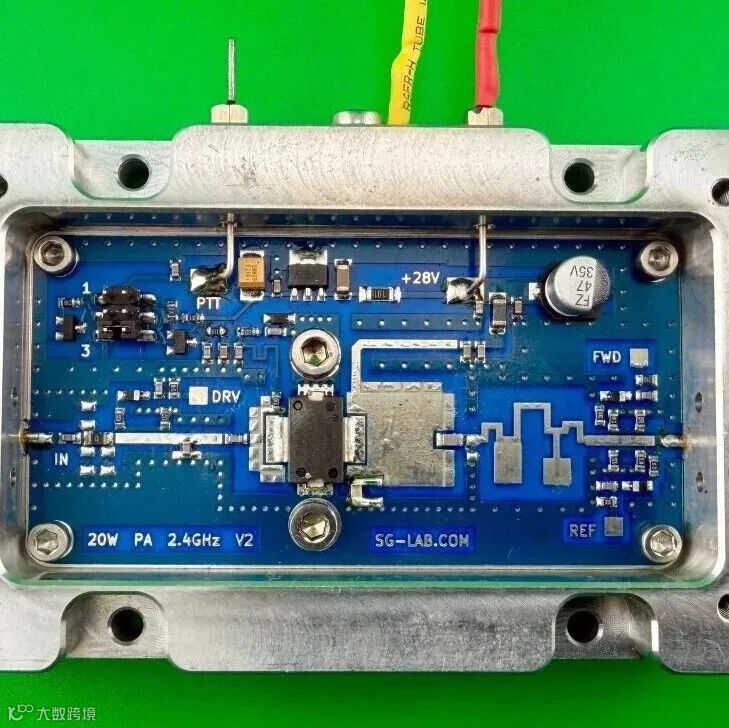

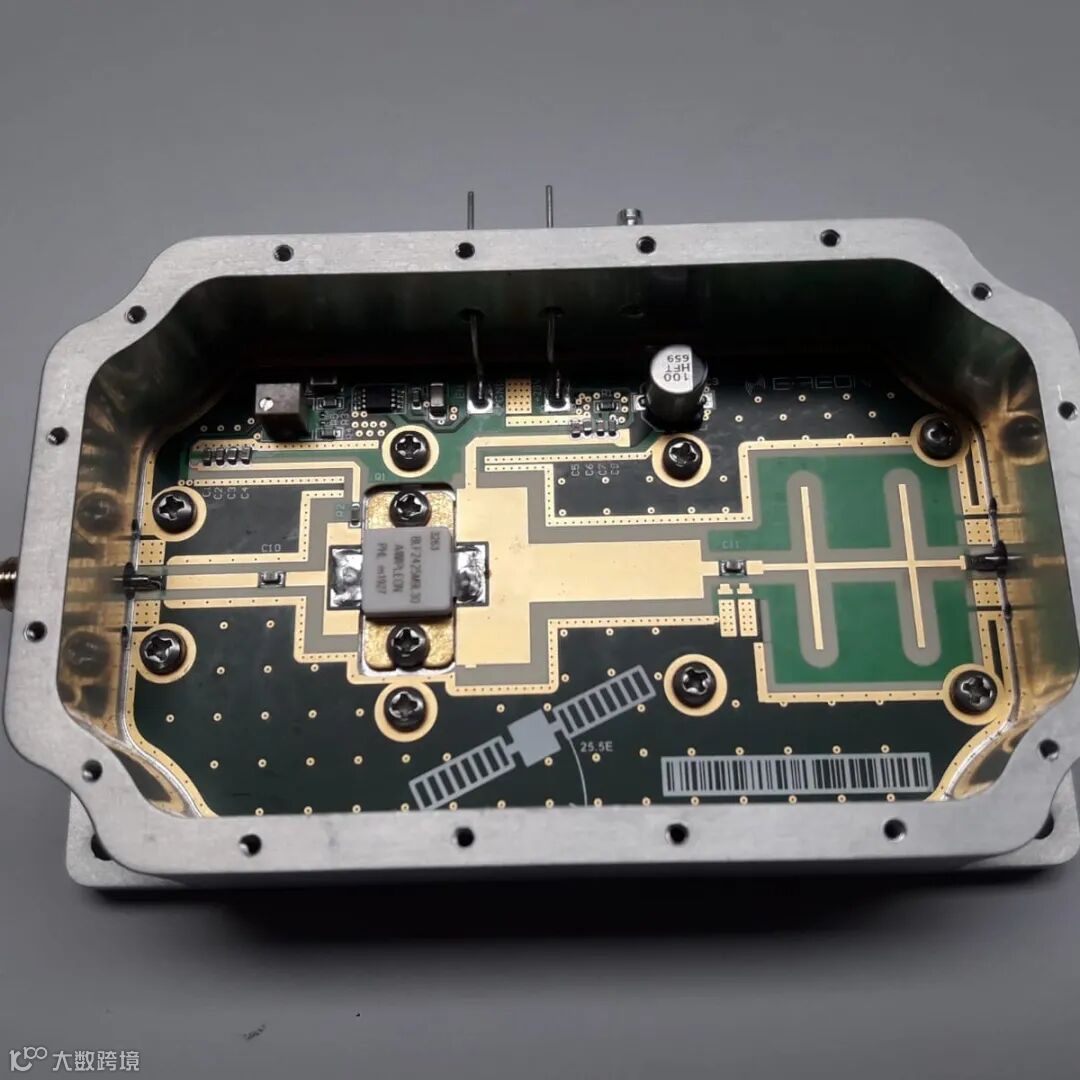

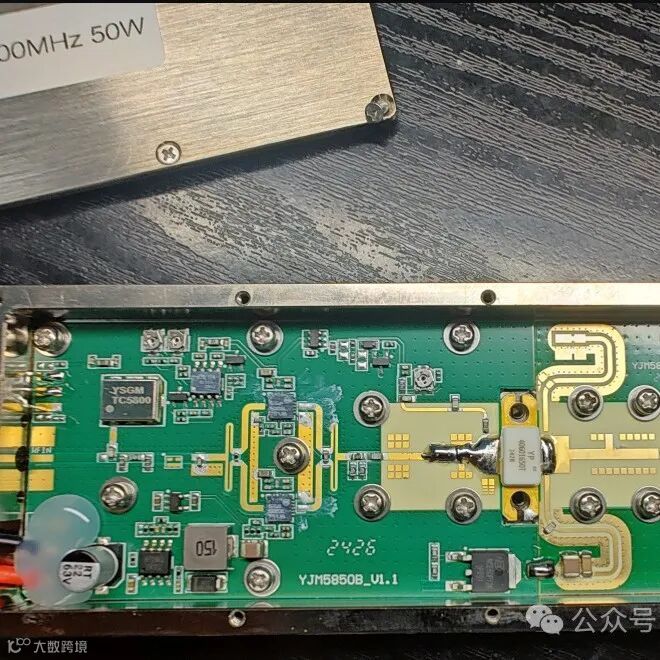

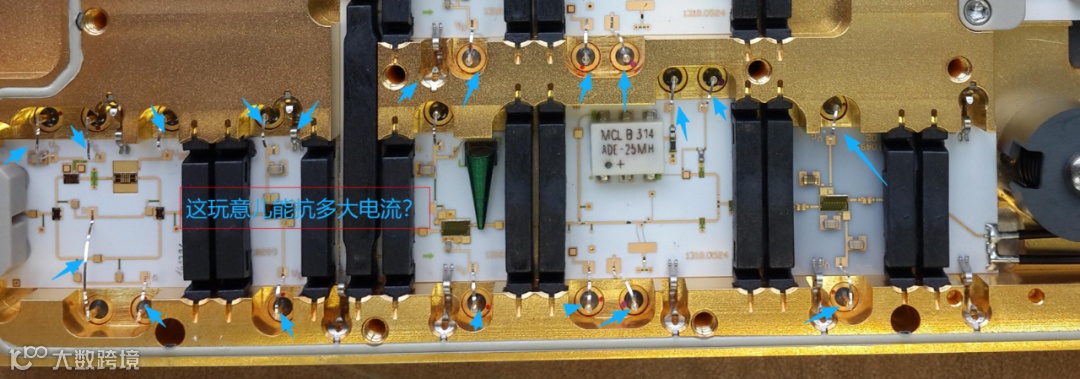

这列举一用蓝色箭头的就是金带馈电（键合），这在当今小型化和仪表放设备的高频部分比较常见。一是金丝（25um）二就是键合金带。系列也分多种。

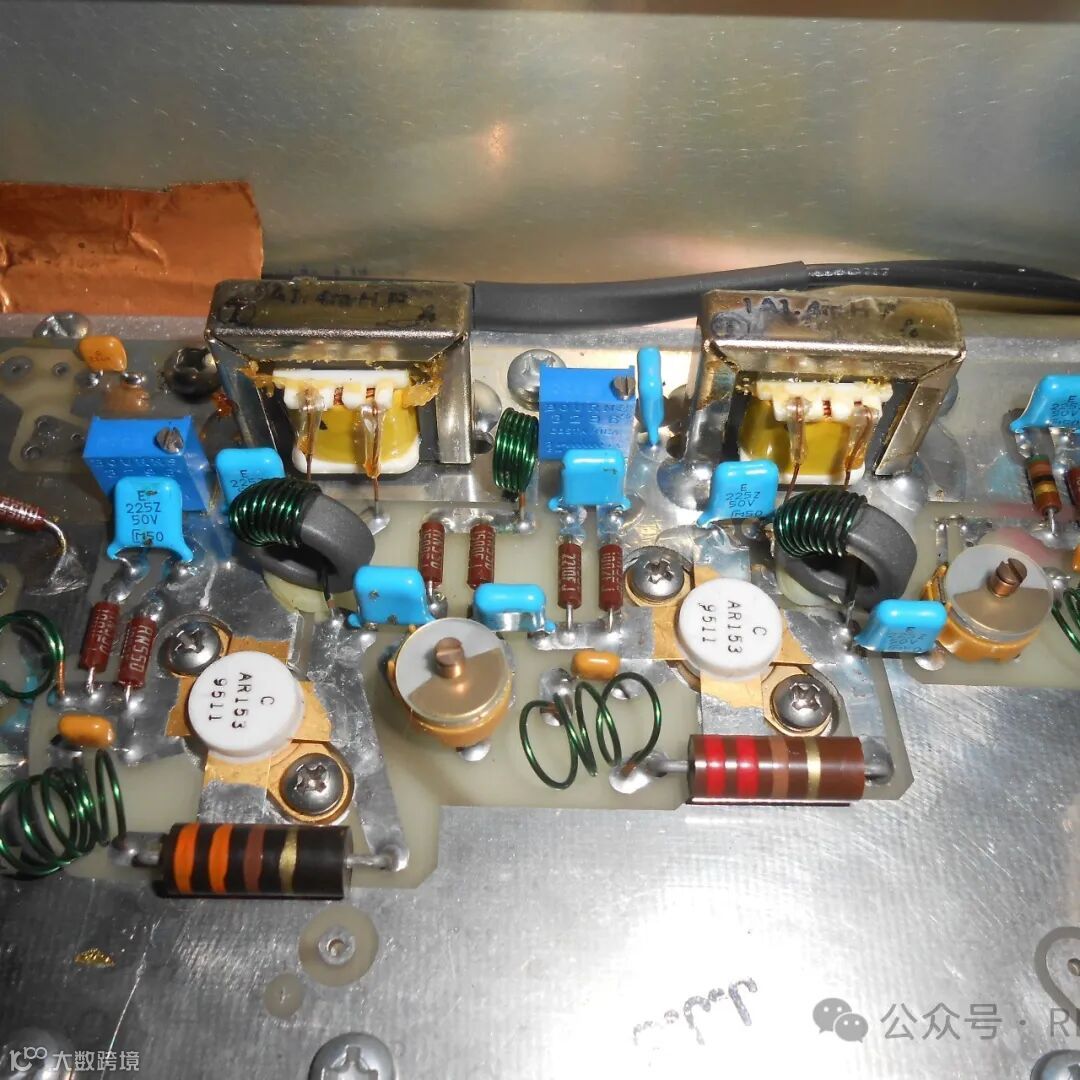

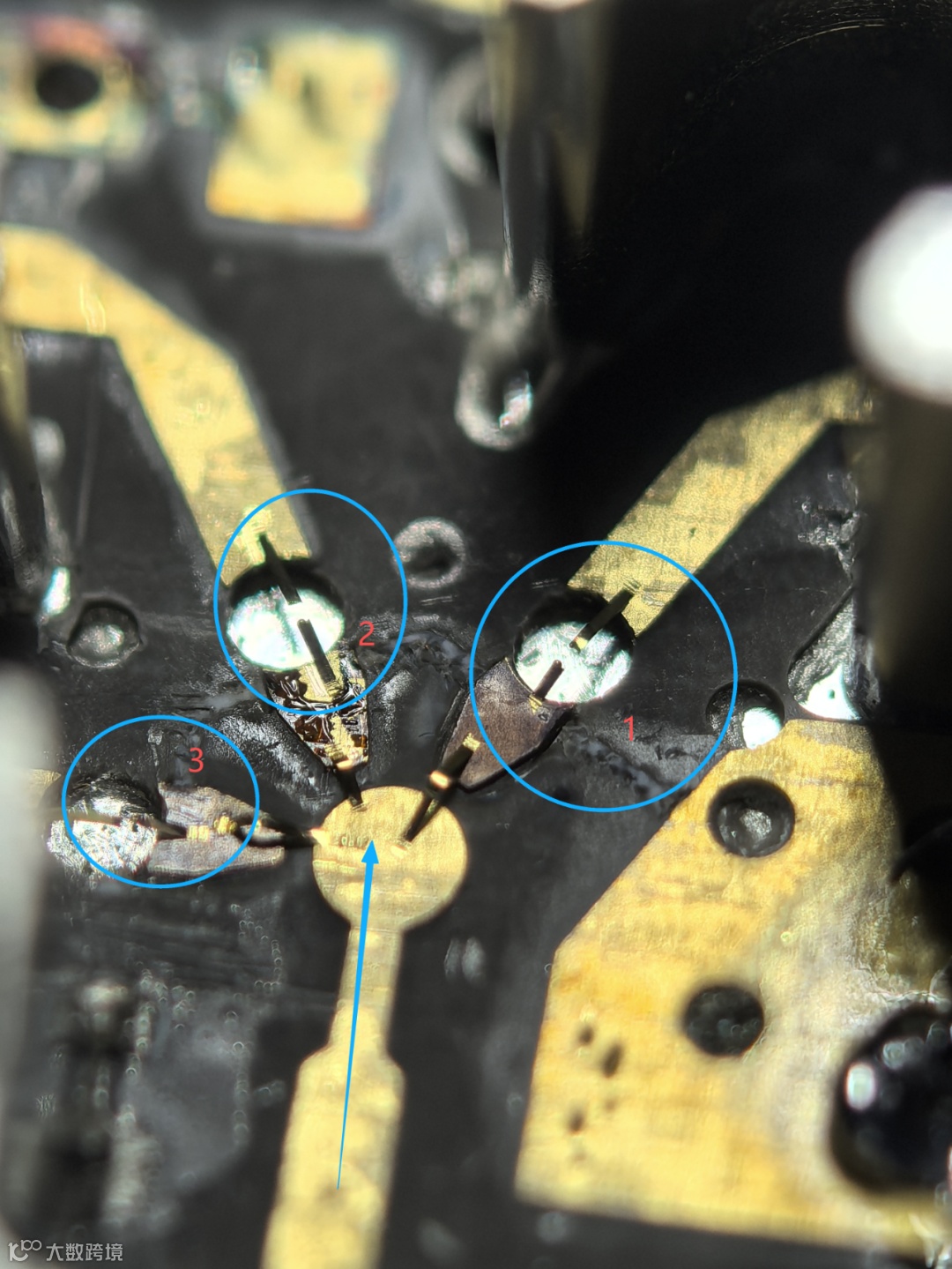

看见了吗，玻璃绝缘子使用的都是一种，键合金带也是统一规格，标记圆圈。芯片键合点使用的是金丝。

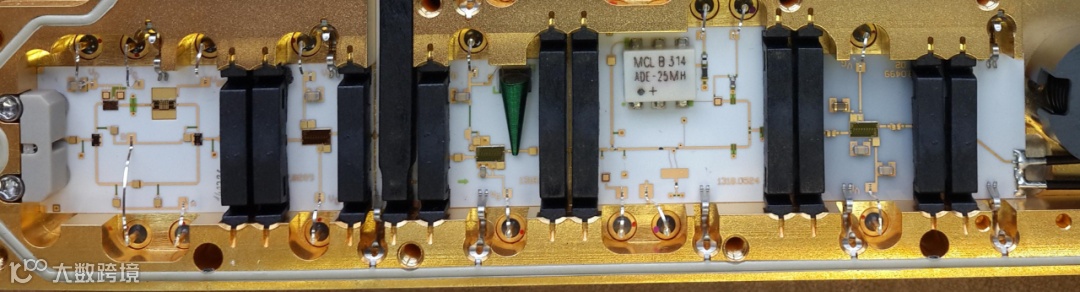

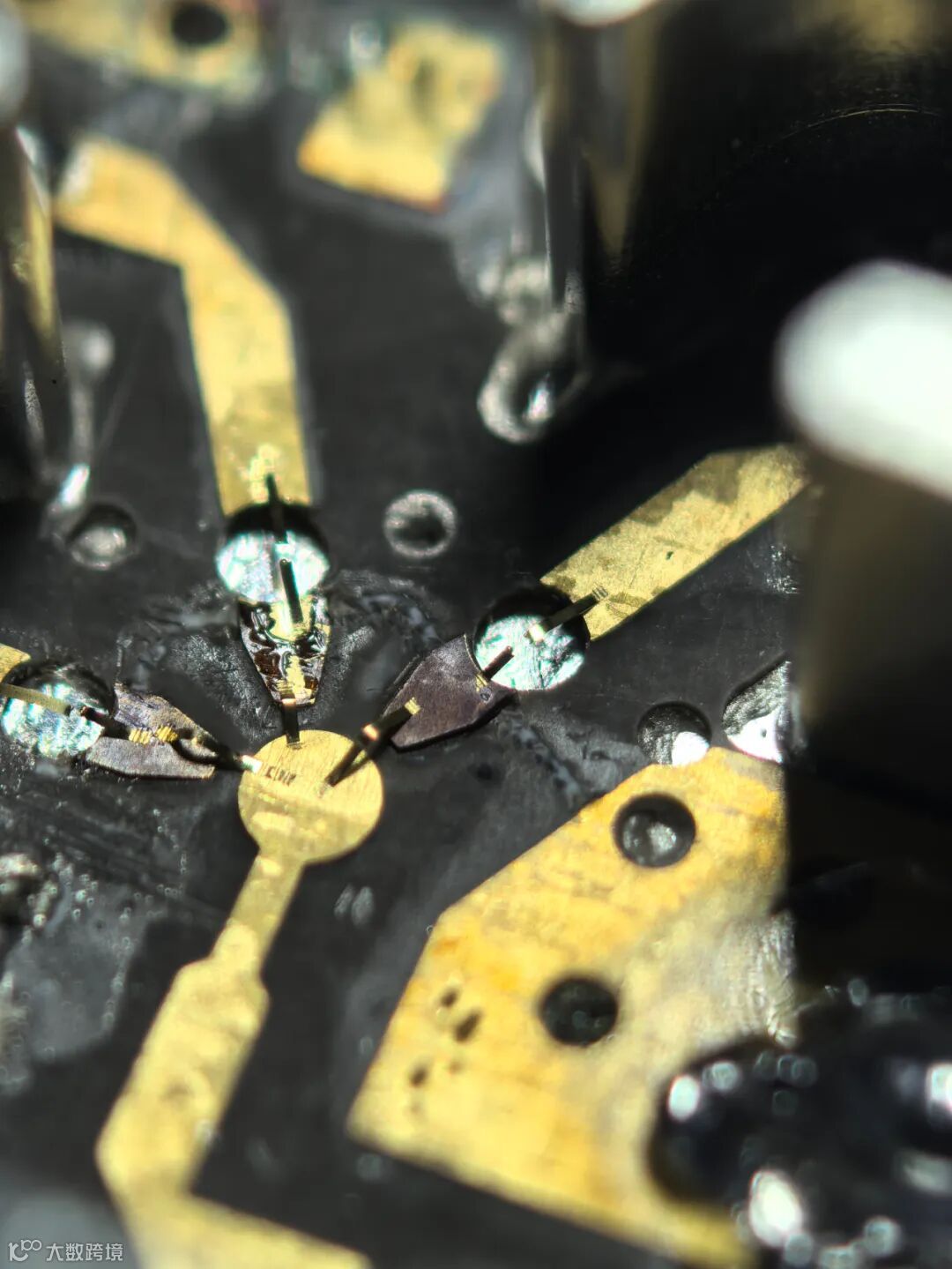

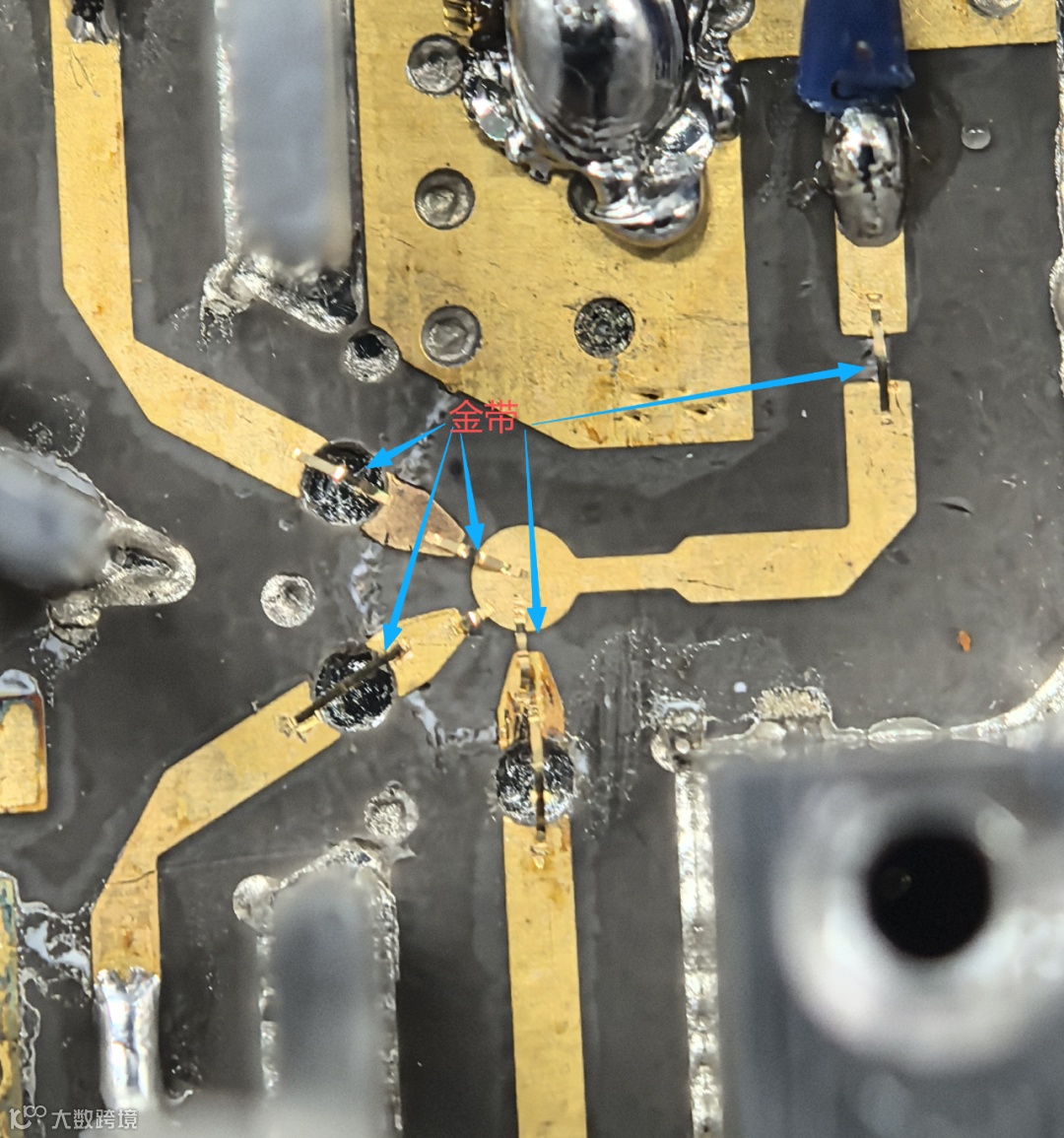

这是需要验证的，随便找了一个废板子；键合金带用了7组，我做到2A电流还没有损毁，拍照检查一下；仔细观看可以看到左上角的微带线已有高温痕迹。
左边👈为直流稳压电源提供的设定电压电流；右边👉对应的电子负载。
电压压降为5-4.09=1V左右。负载电流显示1.879A。

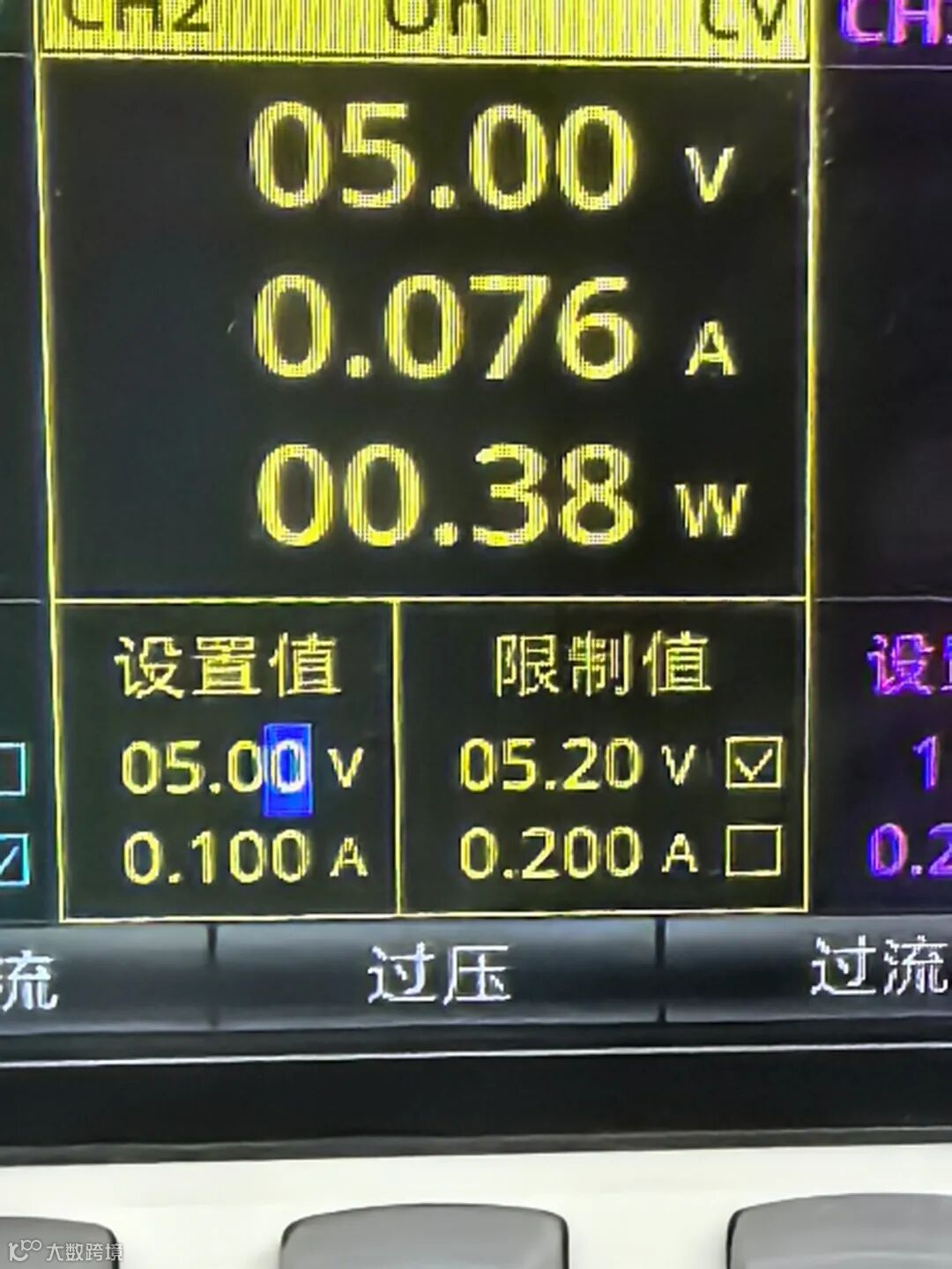

左边👈为直流稳压电源提供的设定电压电流；右边👉对应的电子负载。

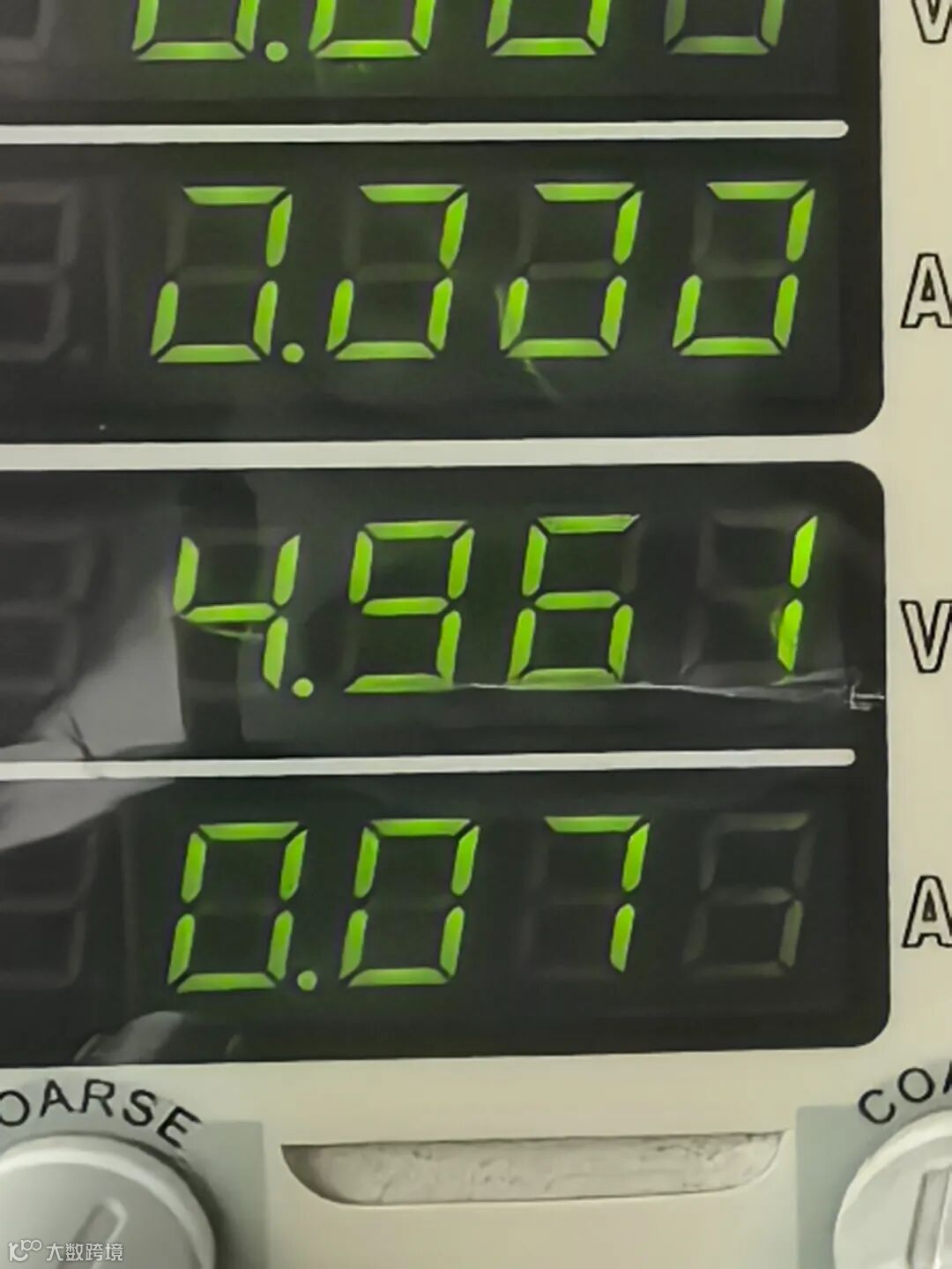

电压压降为5-4.96=0.05V左右。负载电流显示76mA。
左边👈为直流稳压电源提供的设定电压电流；右边👉对应的电子负载。

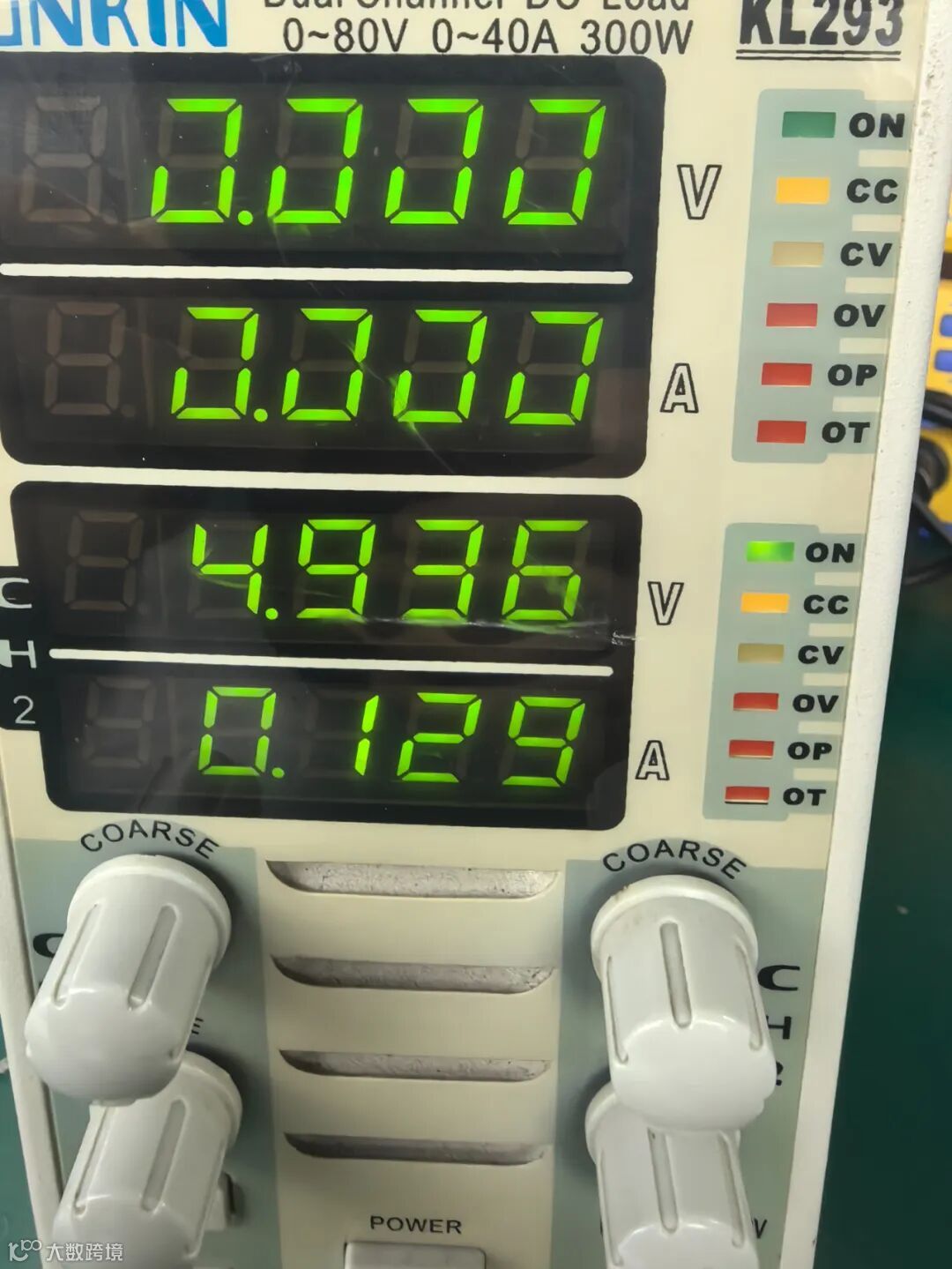

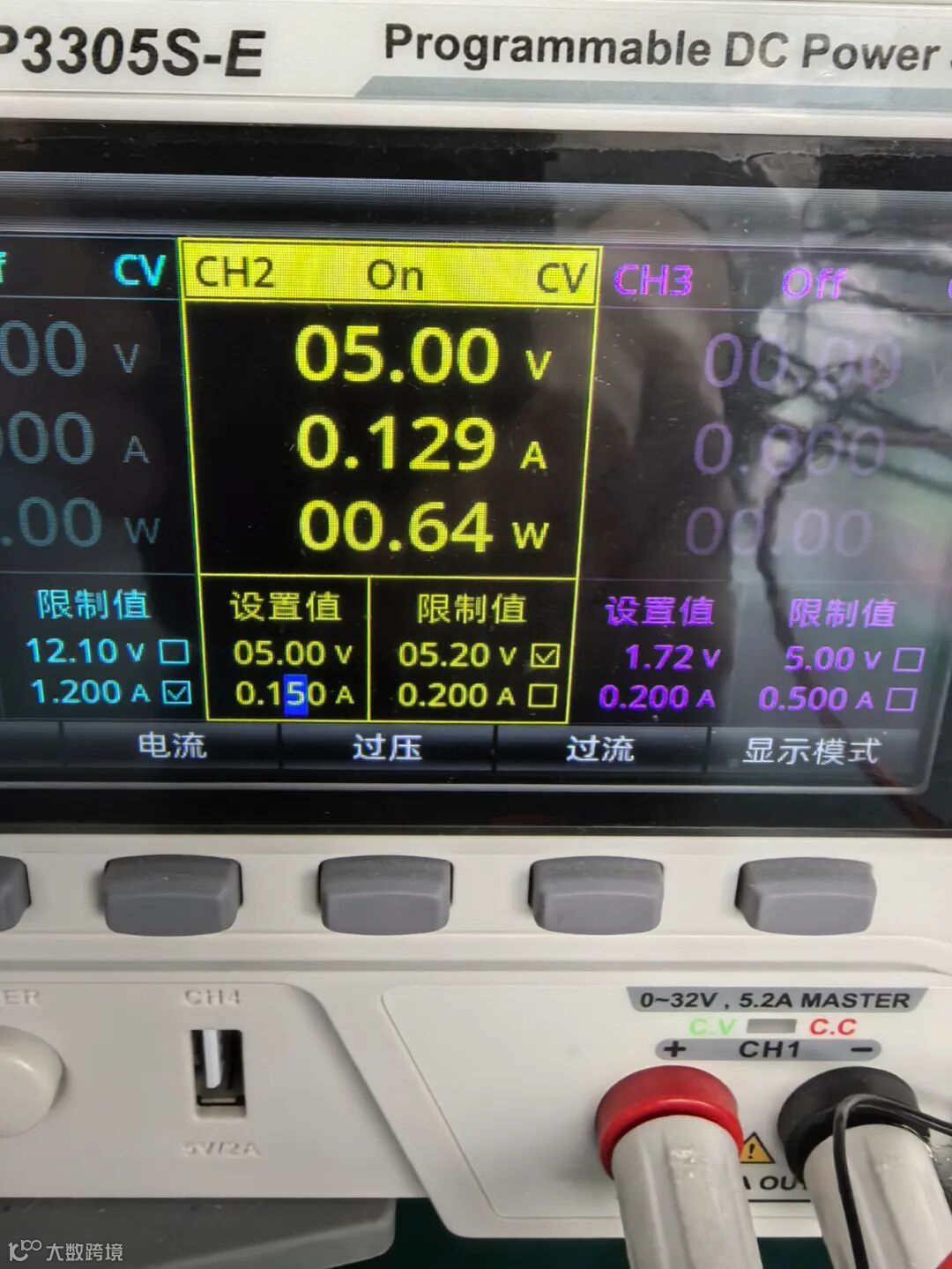

电压压降为5-4.936=0.064V左右。负载电流显示129mA。
左边👈为直流稳压电源提供的设定电压电流；右边👉对应的电子负载。

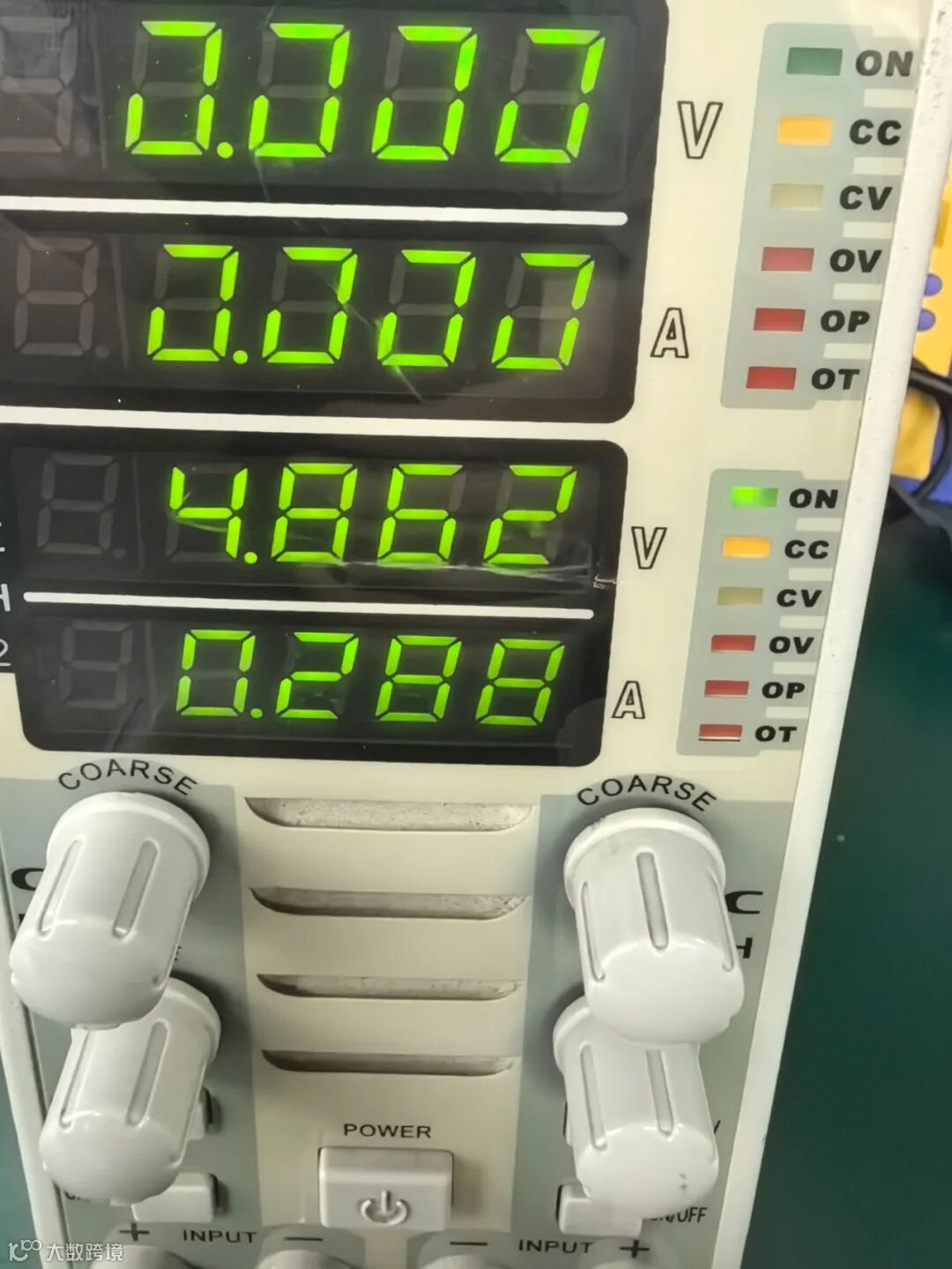

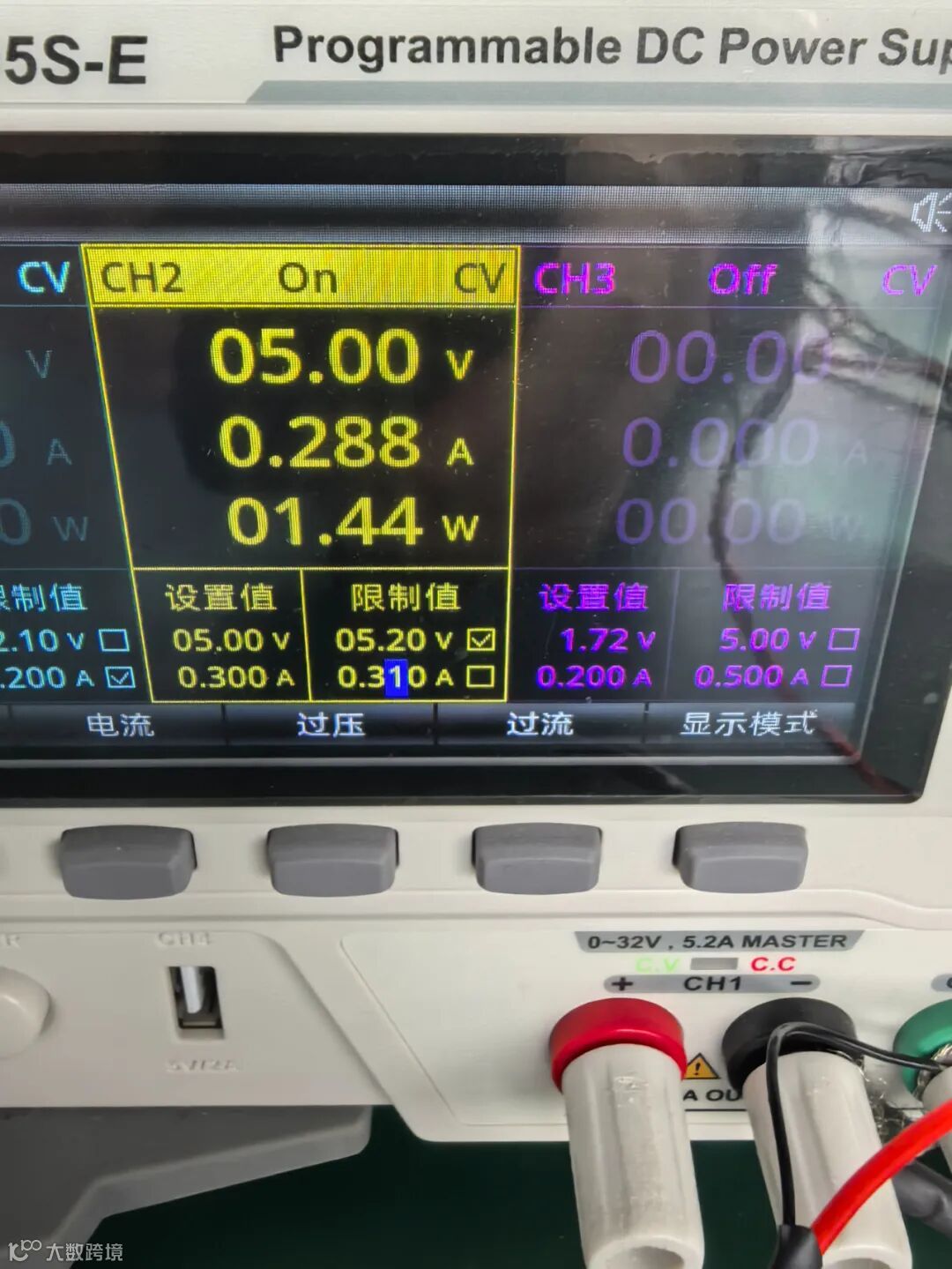

电压压降为5-4.862=0.138V左右。负载电流显示288mA。

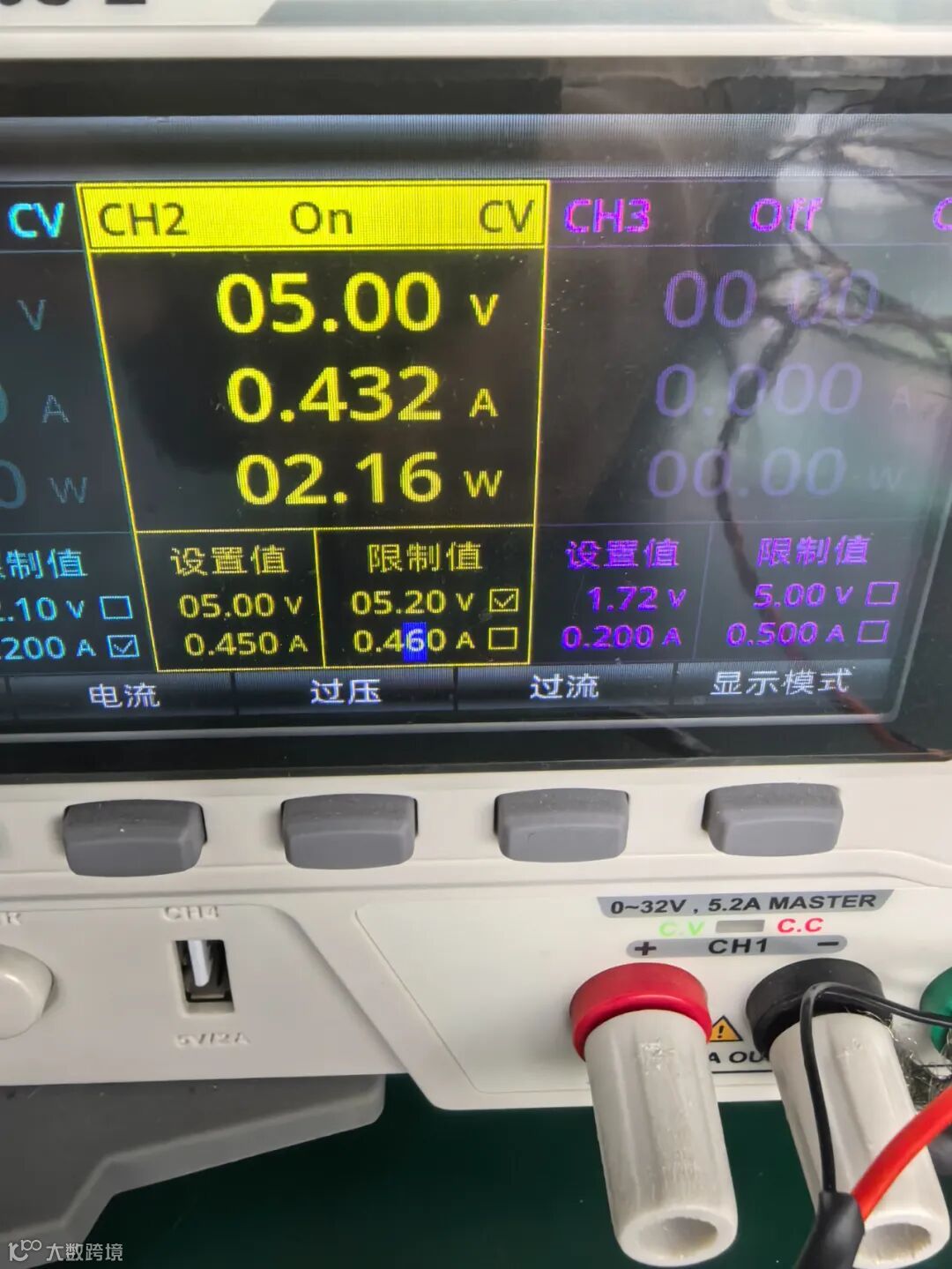

左边👈为直流稳压电源提供的设定电压电流；右边👉对应的电子负载。

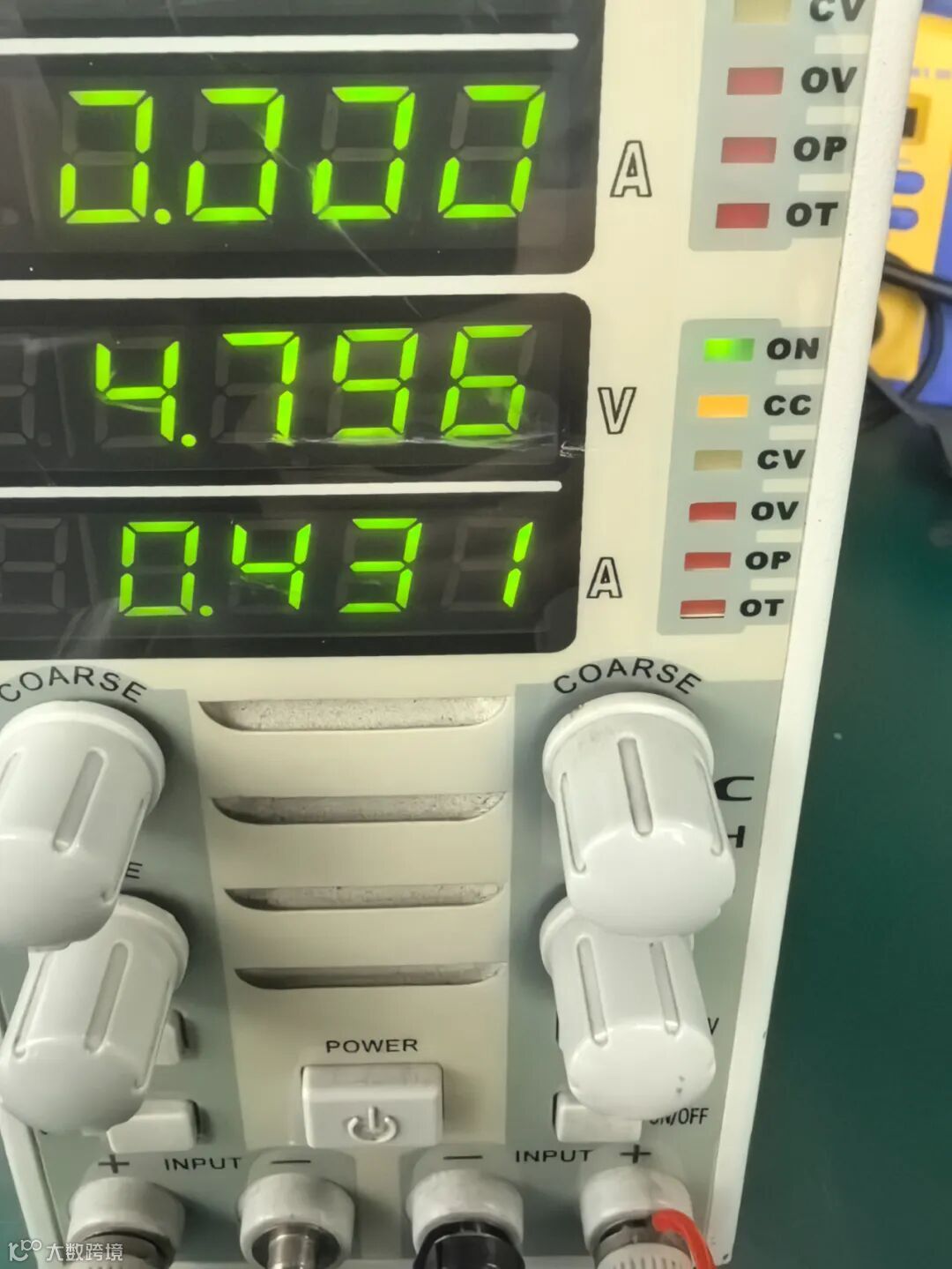

电压压降为5-4.796=0.204V左右。负载电流显示433mA。

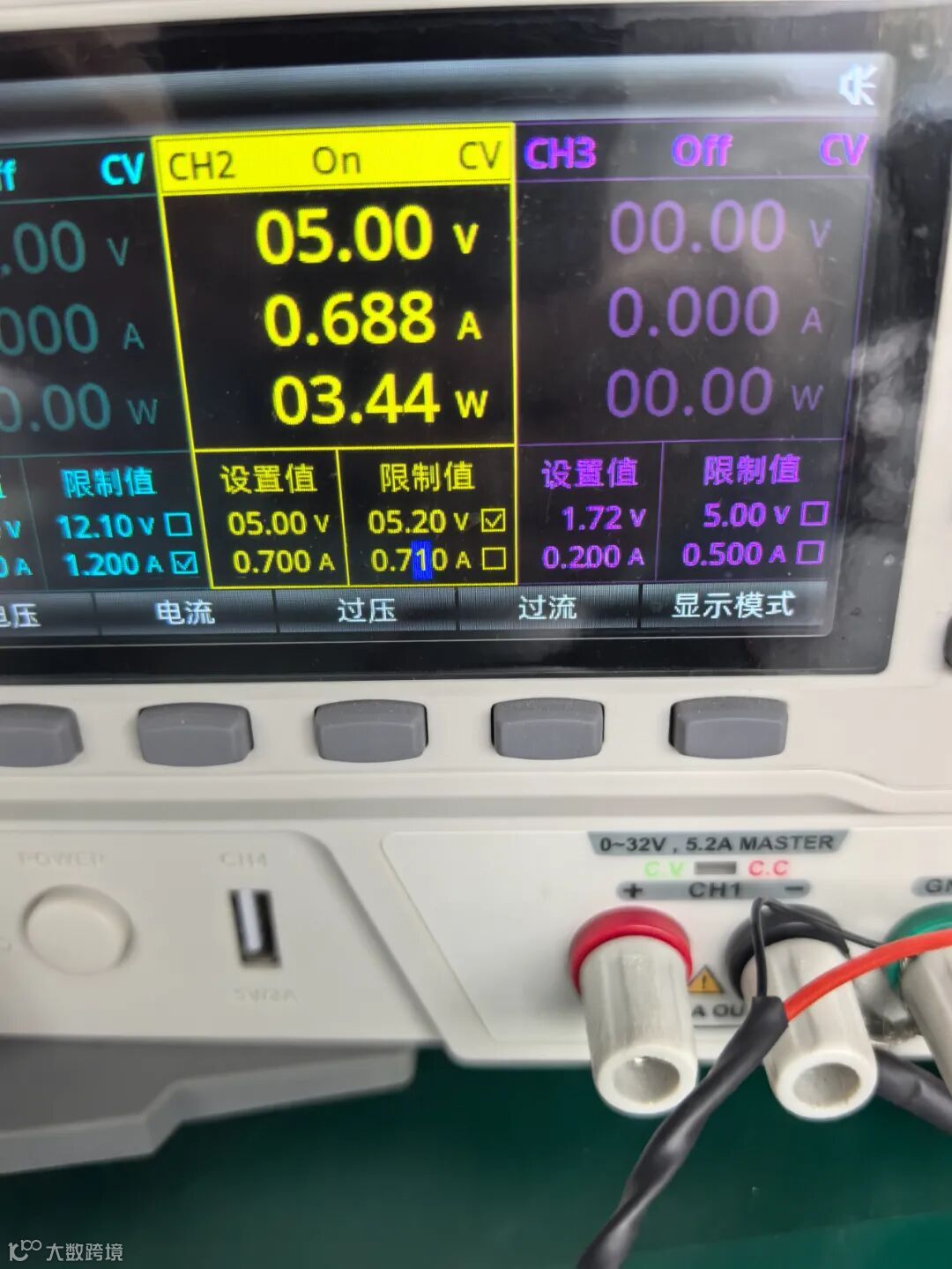

左边👈为直流稳压电源提供的设定电压电流；右边👉对应的电子负载。

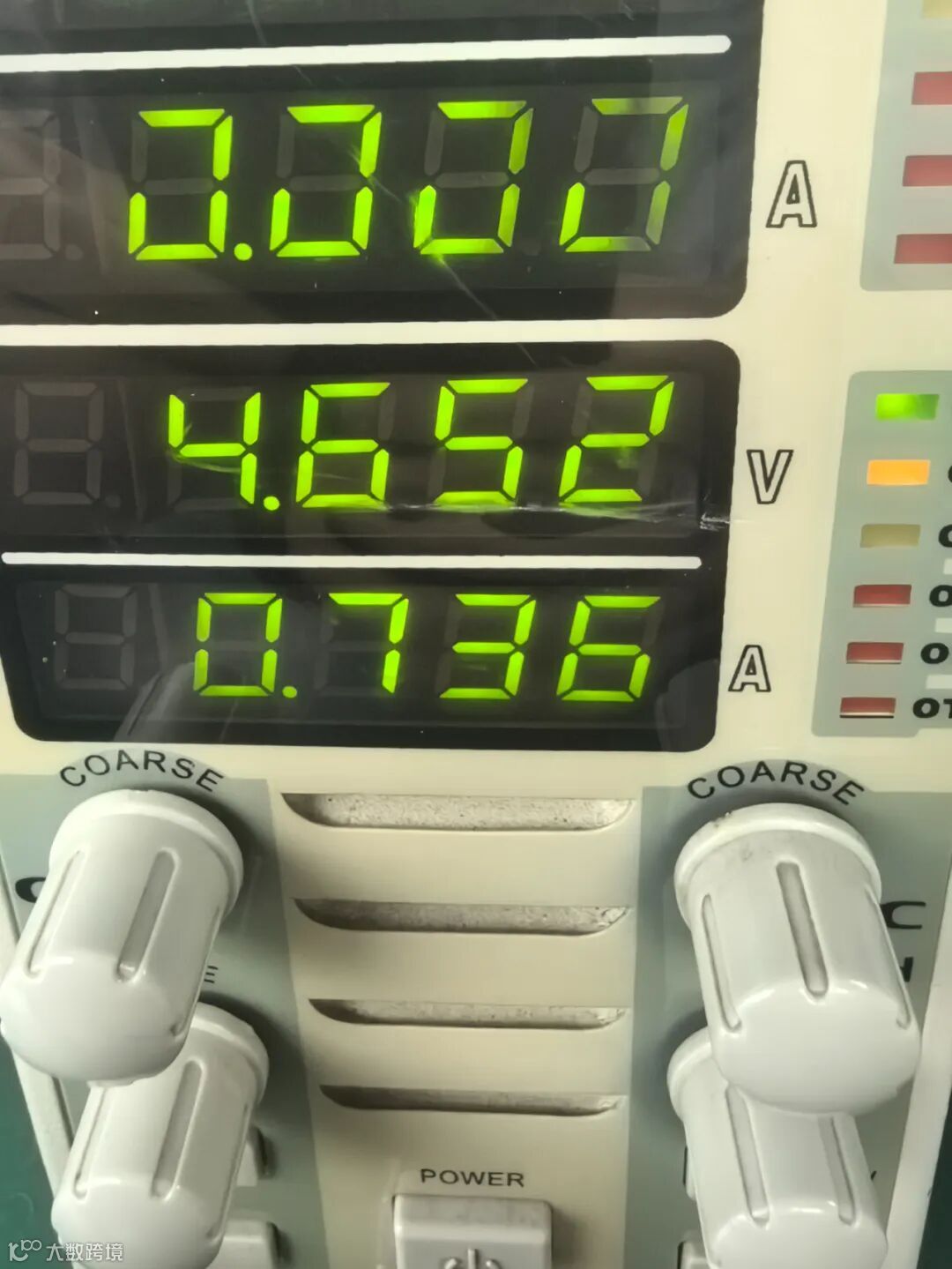

电压压降为5-4.652=0.348V左右。负载电流显示736mA。
左边👈为直流稳压电源提供的设定电压电流；右边👉对应的电子负载。
电压压降为5-4.652=0.348V左右。负载电流显示736mA。

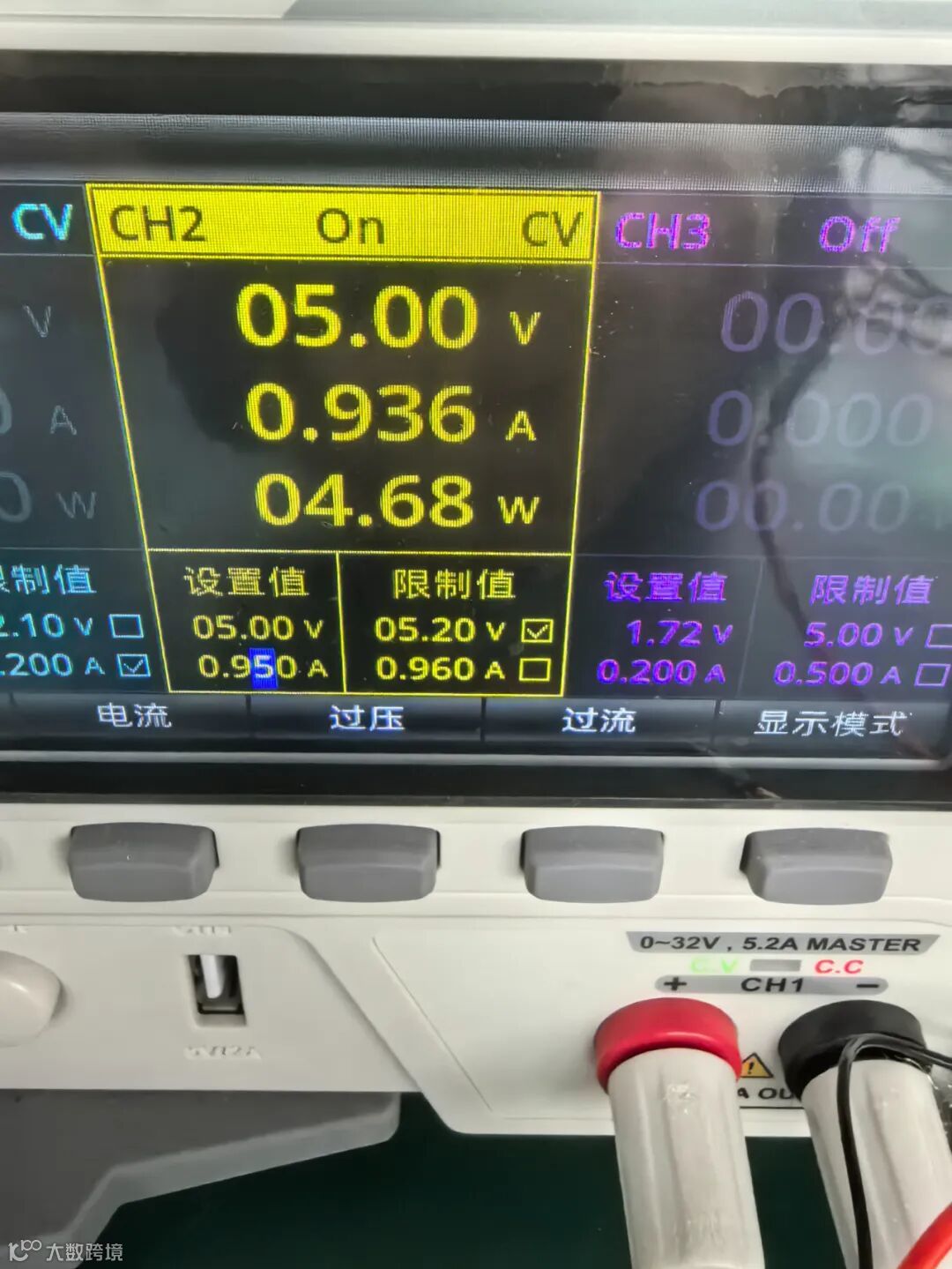

左边👈为直流稳压电源提供的设定电压电流；右边👉对应的电子负载。

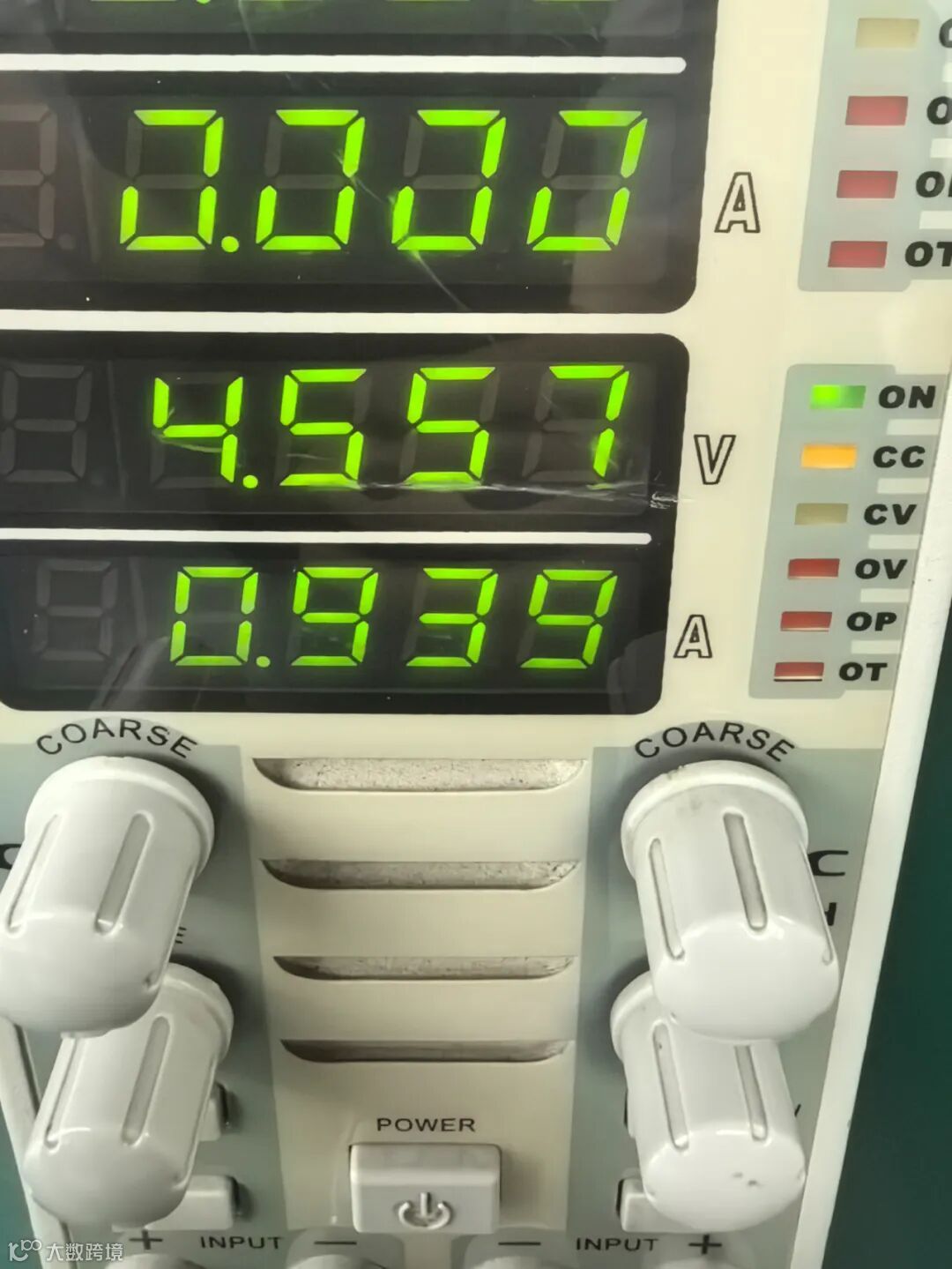

电压压降为5-4.557=0.443V左右。负载电流显示939mA。
左边👈为直流稳压电源提供的设定电压电流；右边👉对应的电子负载。
电压压降为5-4.557=0.443V左右。负载电流显示939mA。
左边👈为直流稳压电源提供的设定电压电流；右边👉对应的电子负载。

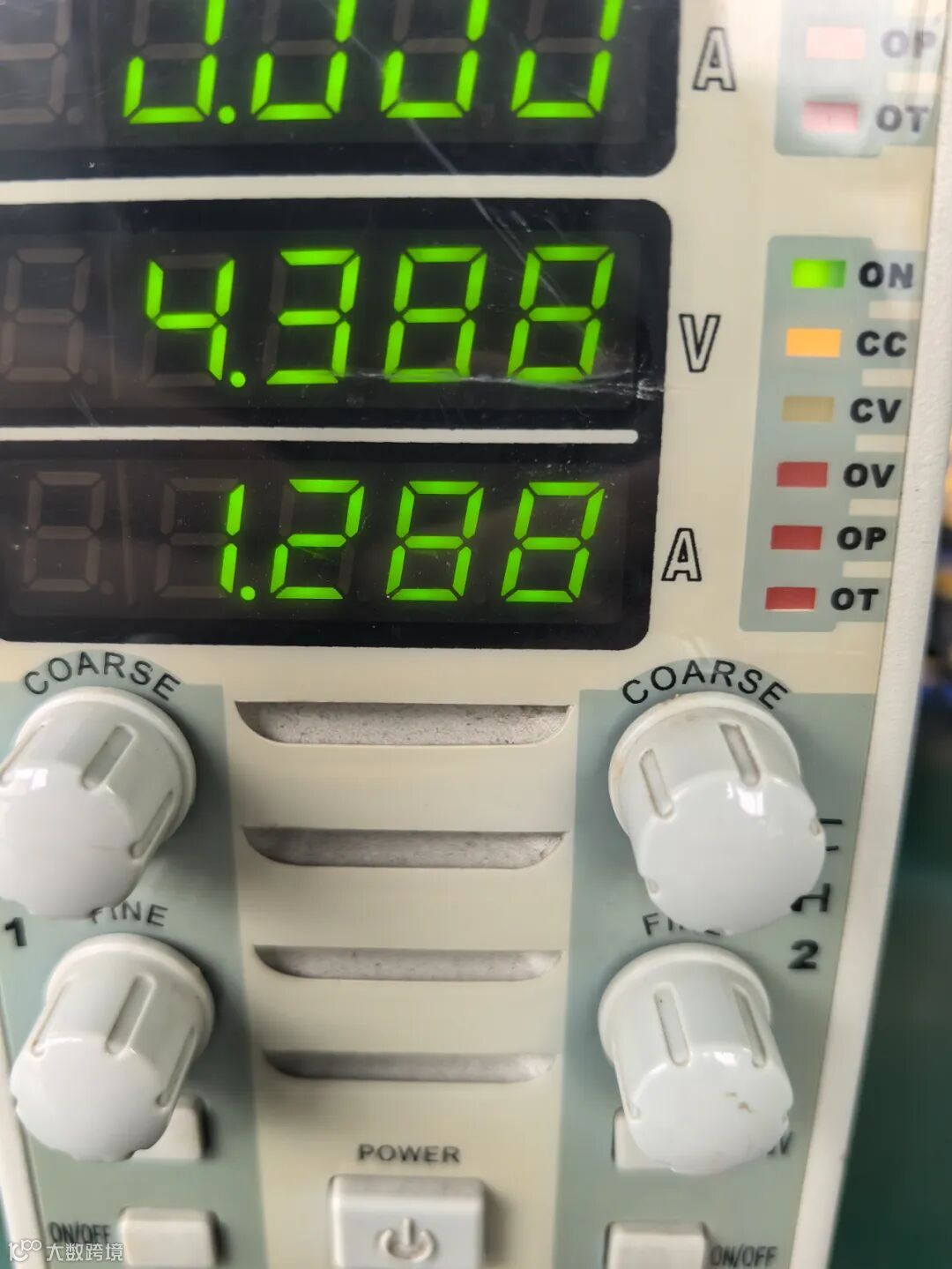

电压压降为5-4.388=0.612V左右。负载电流显示1288mA。

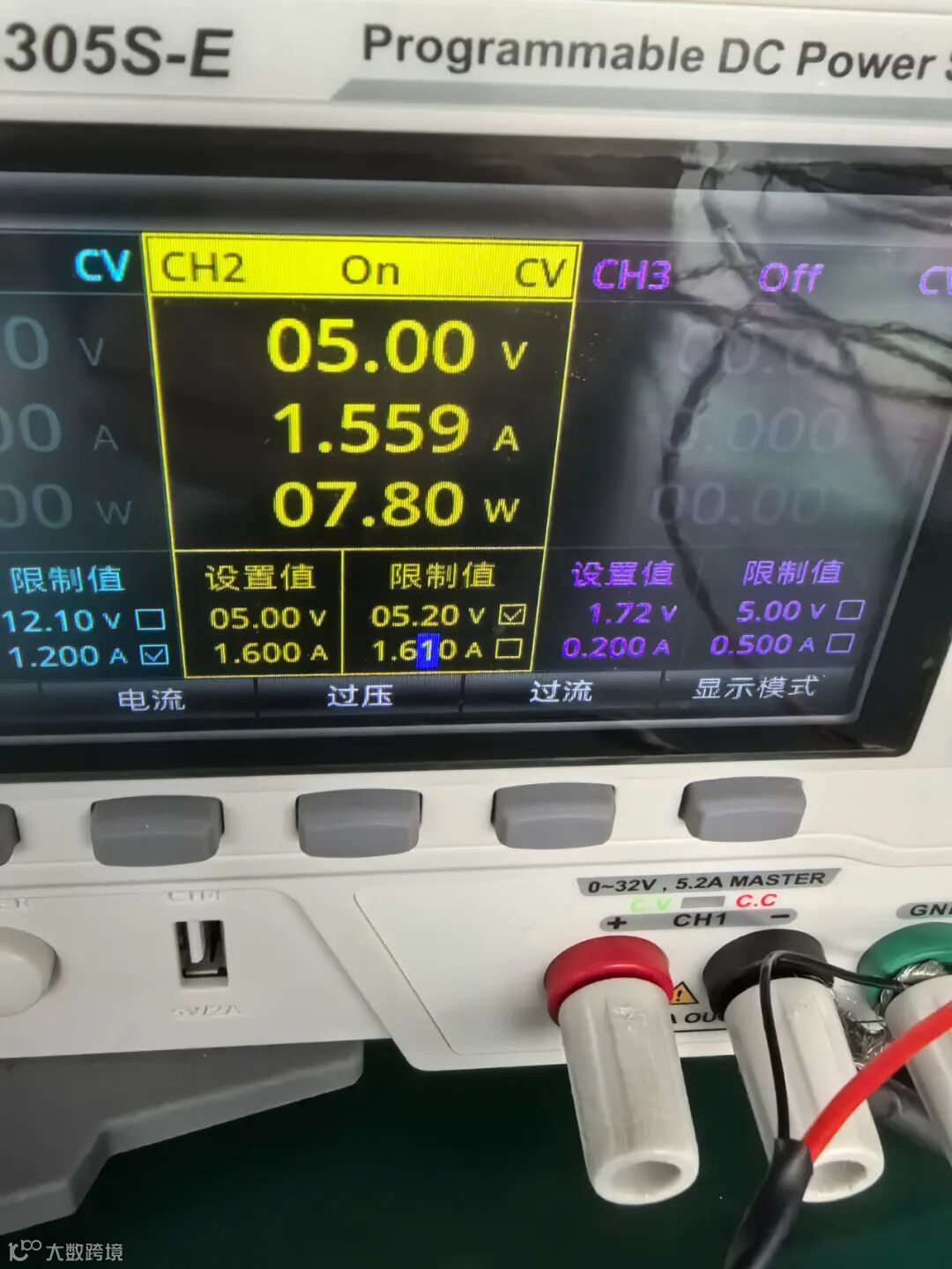

左边👈为直流稳压电源提供的设定电压电流；右边👉对应的电子负载。

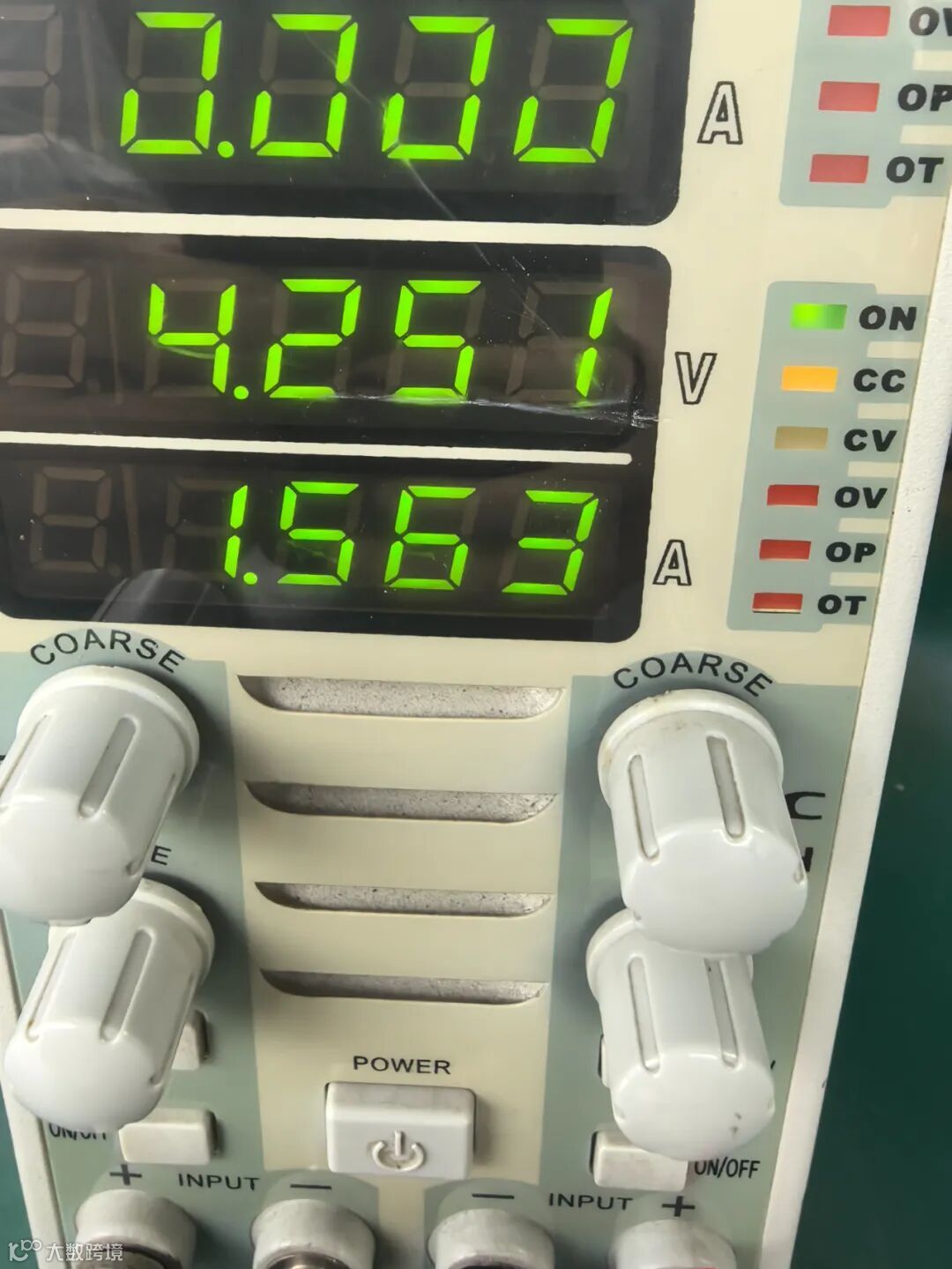

电压压降为5-4.388=0.749V左右。负载电流显示1563mA。
左边👈为直流稳压电源提供的设定电压电流；右边👉对应的电子负载。

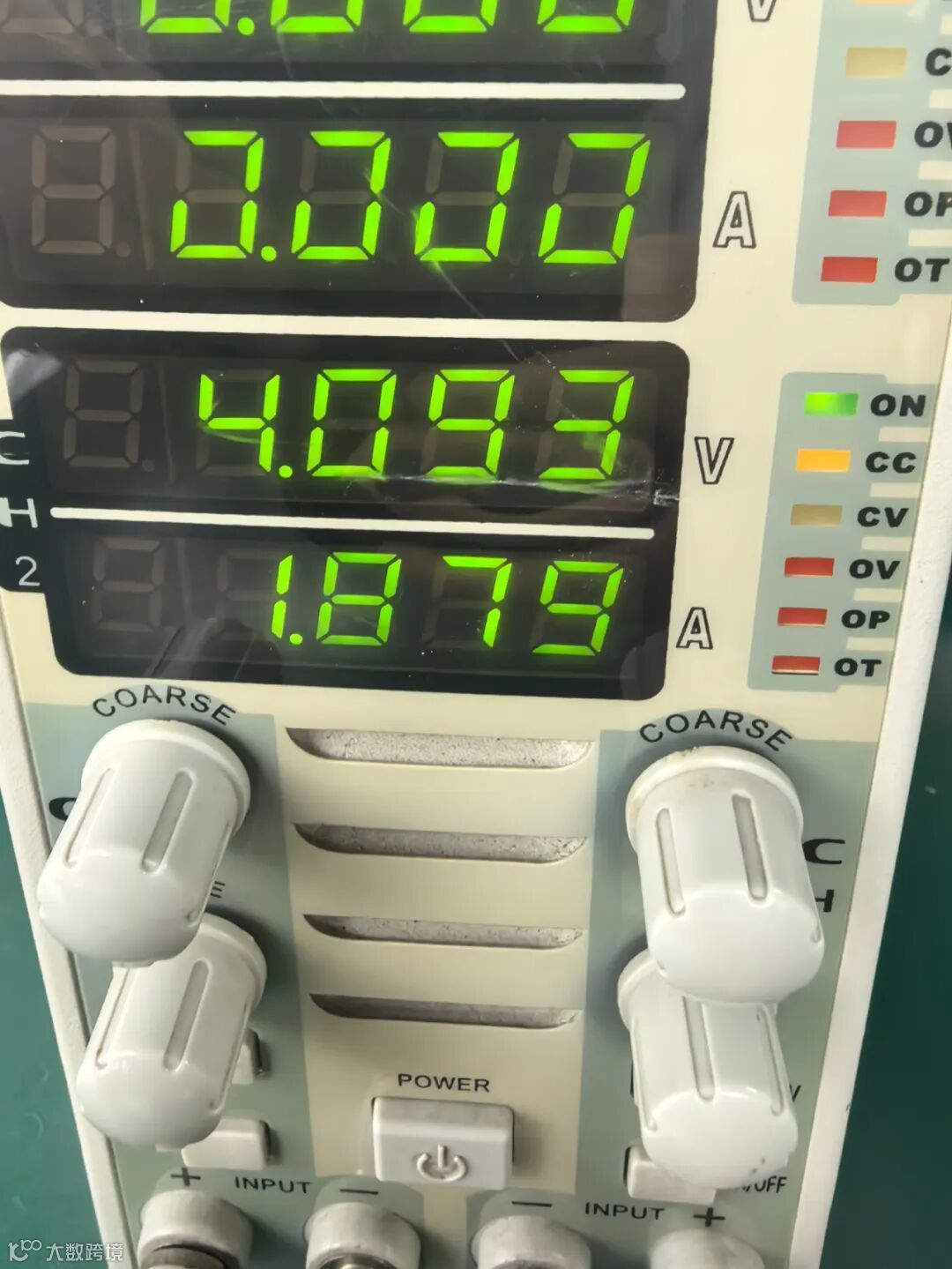

电压压降为5-4.093=0.907V左右。负载电流显示1879mA。

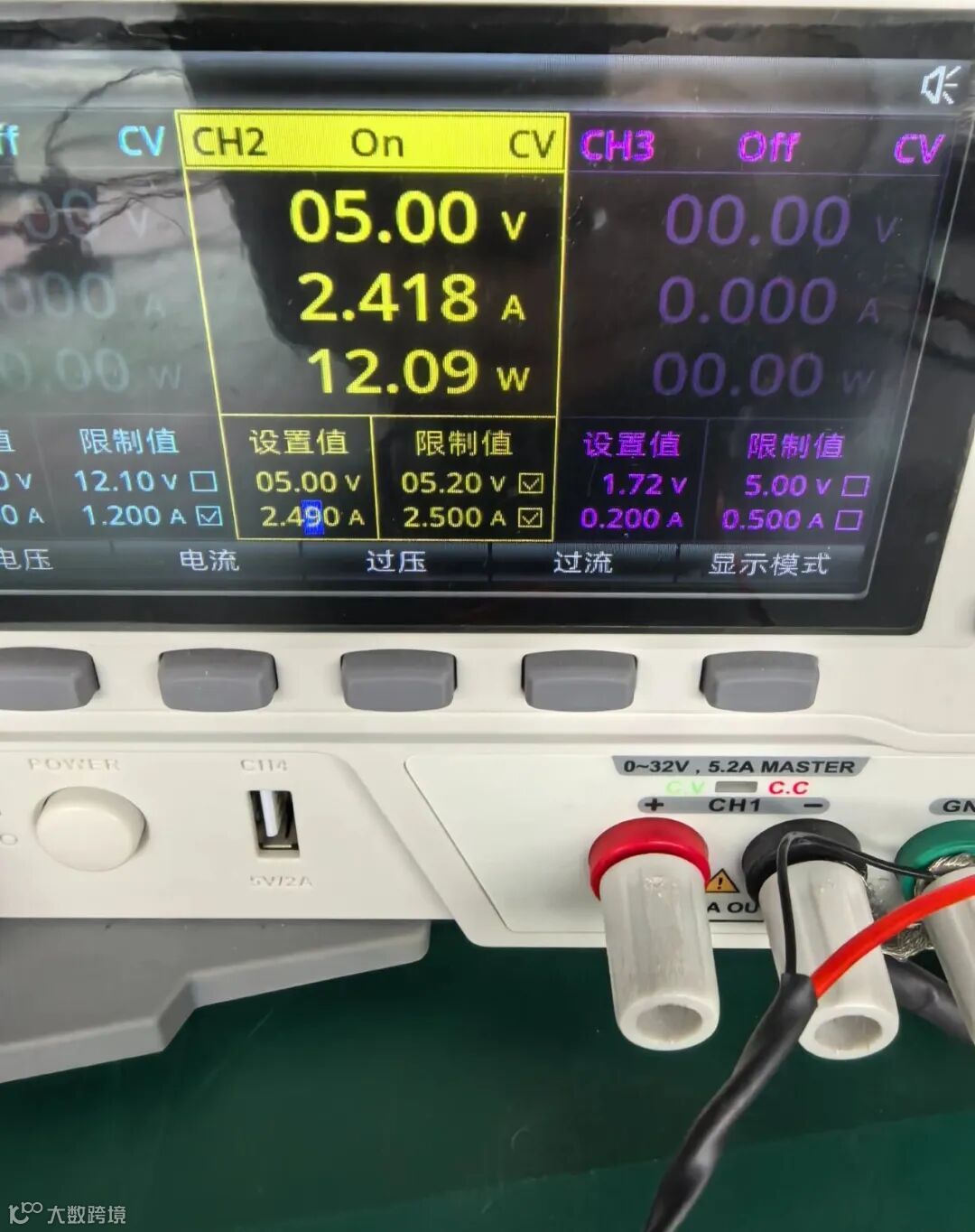

左边👈为直流稳压电源提供的设定电压电流；右边👉对应的电子负载。

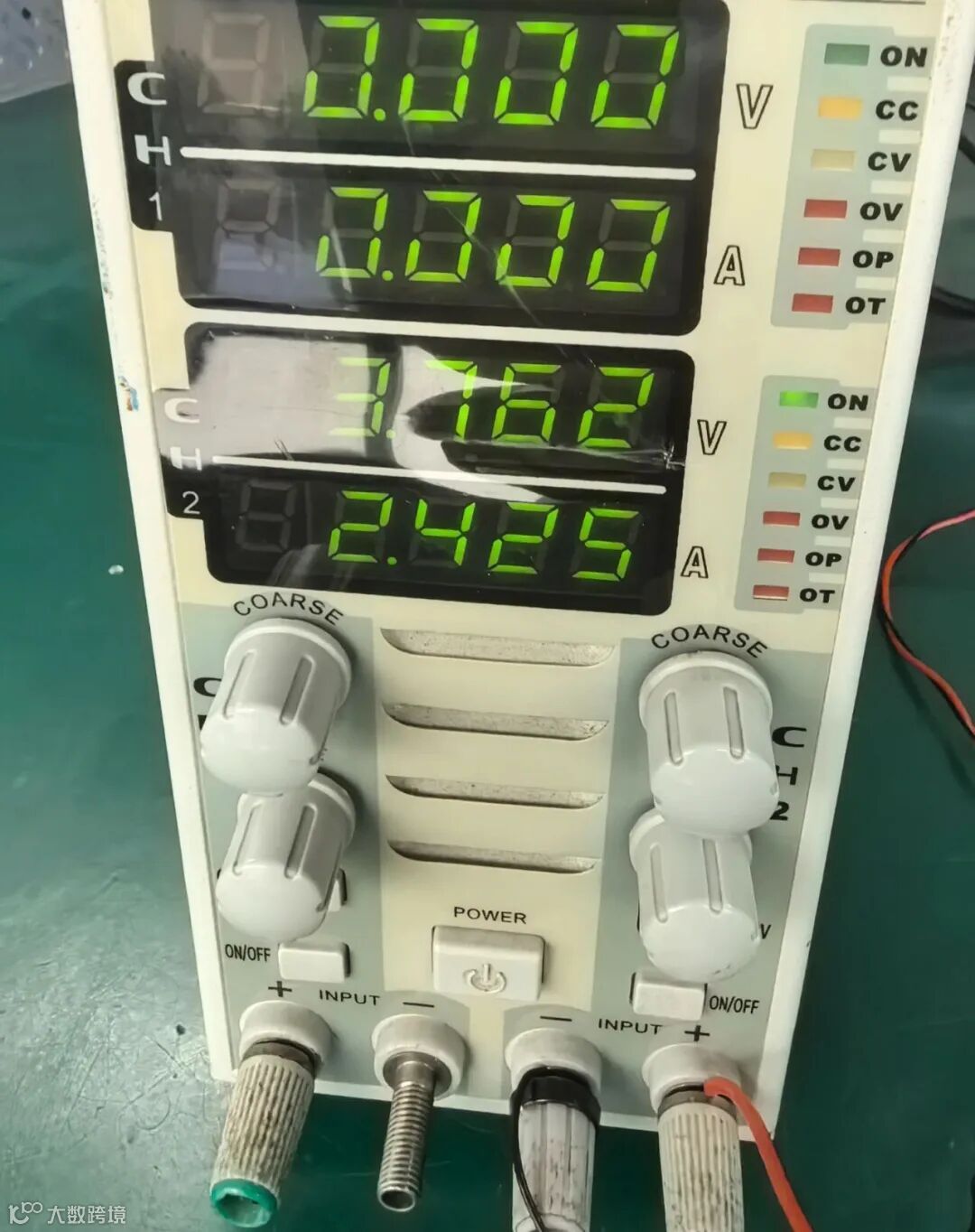

电压压降为5-3.762=1.238V左右。负载电流显示2425mA。
左边👈为直流稳压电源提供的设定电压电流；右边👉对应的电子负载。

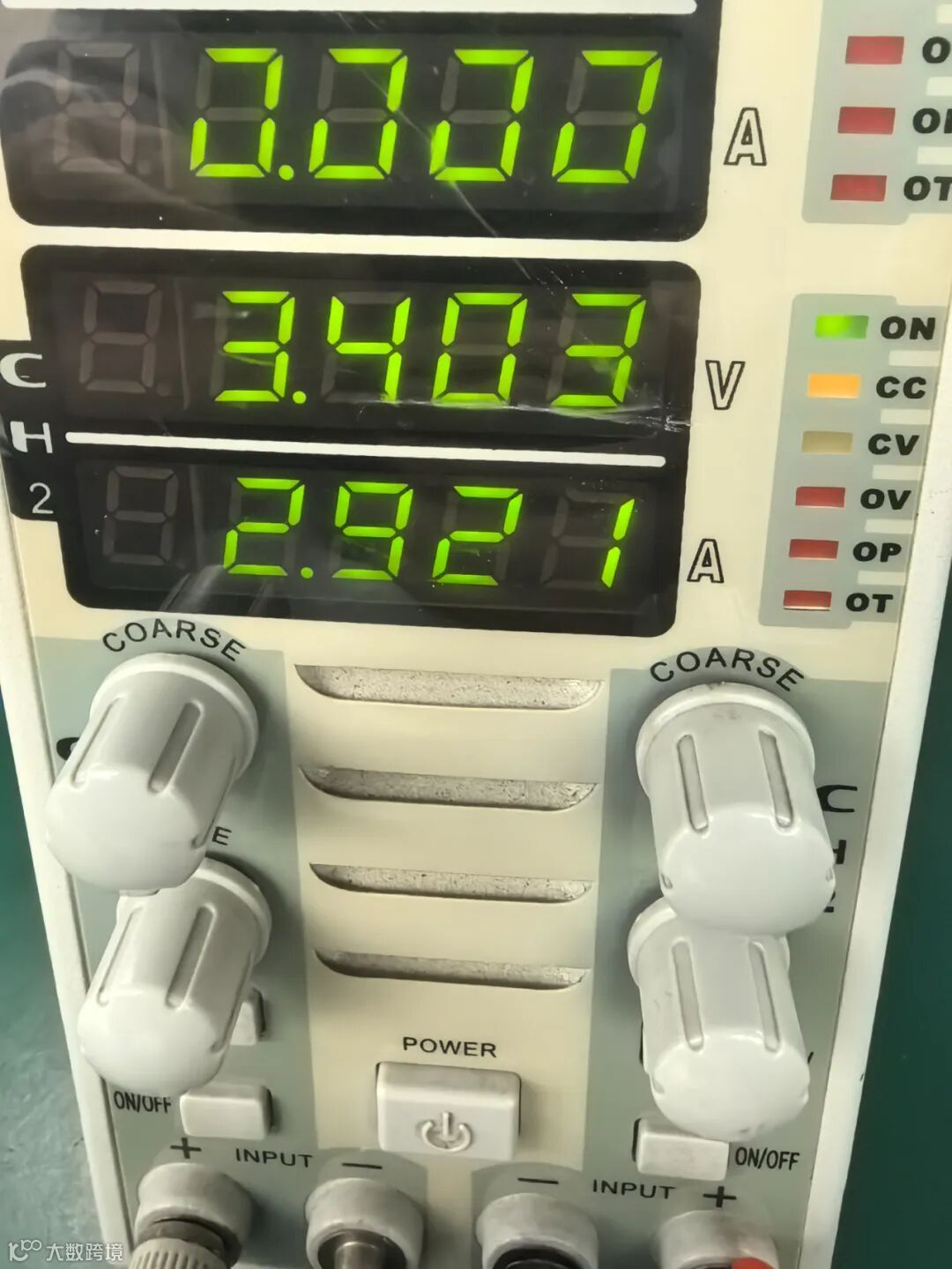

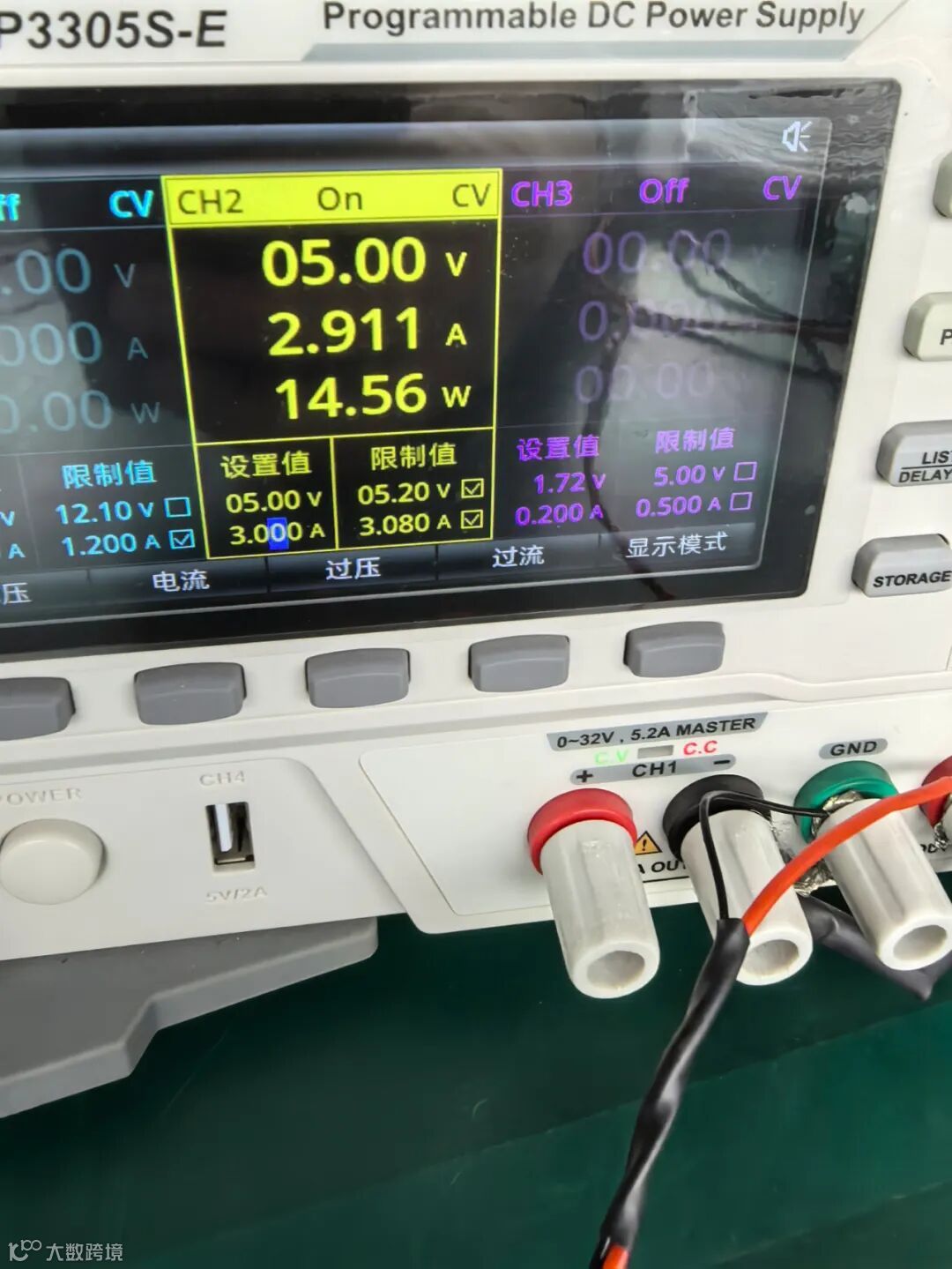

电压压降为5-3.403=1.597V左右。负载电流显示2921mA。

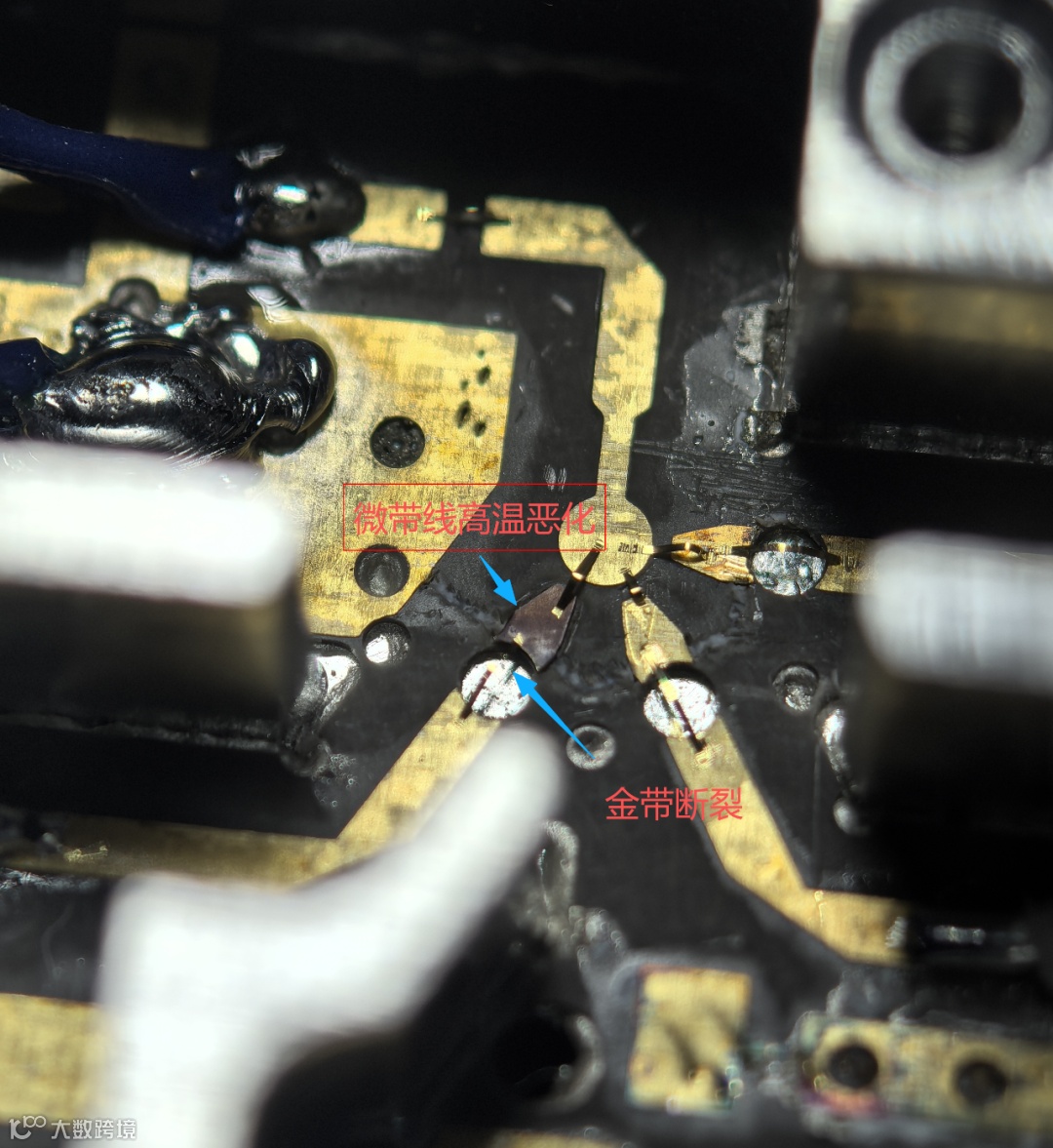

这就是极限，此时已达测试极限，直流稳压源电流瞬时归零，负载端无电压、电流输出。下面结合状态前后对比图具体分析。这是实验验证的第一组，用同样的条件按照最后一组继续加载第二路验证。
左边👈为直流稳压电源提供的设定电压电流；右边👉对应的电子负载。
电压压降为5-3.403=1.597V左右。负载电流显示2921mA。用这组电压和电流加载继续得到问题复现，
实验到此结束🔚。工作在2A以内是可以的。100μm厚金带的电流承载能力主要取决于宽度：1mm宽金带的连续工作安全电流约1-2.5A，短时脉冲电流可达5-10A（具体视散热条件而定）。实际应用中需注意：设计时采用降额设计（取计算值的70%），确保良好散热，避免多金带并行布置；高温环境下需进一步降低电流密度。注：以上数据基于99.9%纯金材料，合金材料的电流承载性能可能存在差异。
