4GHz 功率放大器实战：短截线低通滤波器实际应用示例
短截线低通滤波器谐波抑制效果（适配 20W 2.4GHz 功放）
未加滤波器时输出的 3 次、5 次谐波值如下（见图）：14.4dBm、24dBm、59.5dBm👇。
20W 2.4GHz 功放加滤波器后输出状态
短截线低通滤波器对 3 次、5 次谐波的抑制作用如下图所示，对应谐波值分别为 14.4dBm、47.73dBm、75.45dBm👇。
整个频谱抑制非常有效

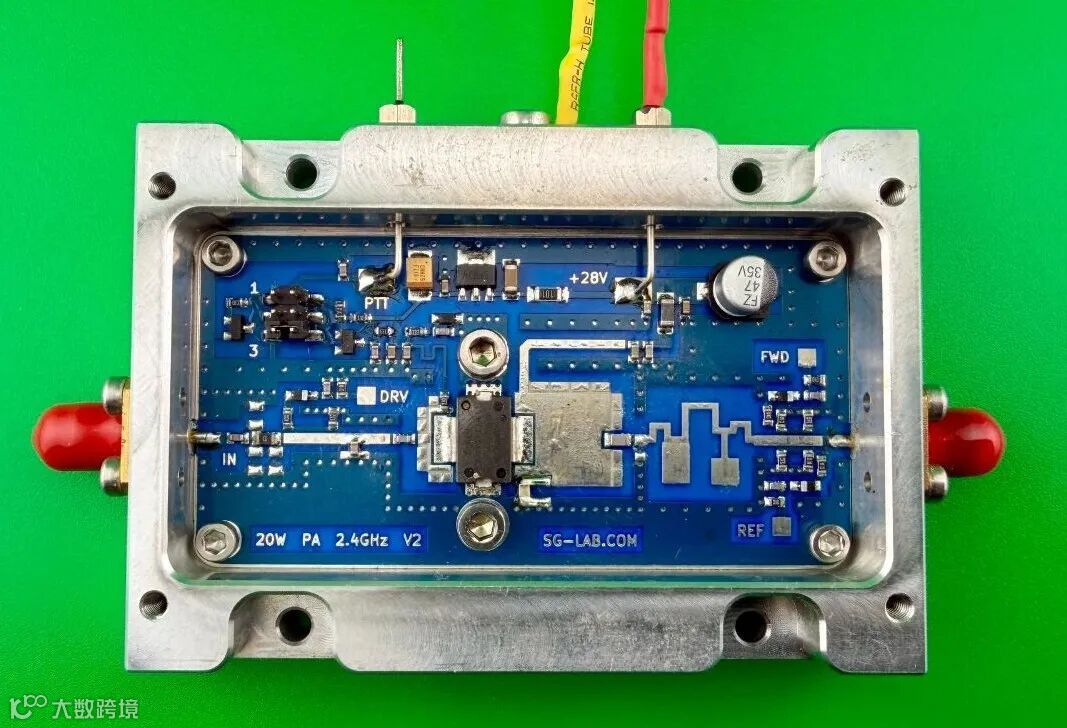

参数标识

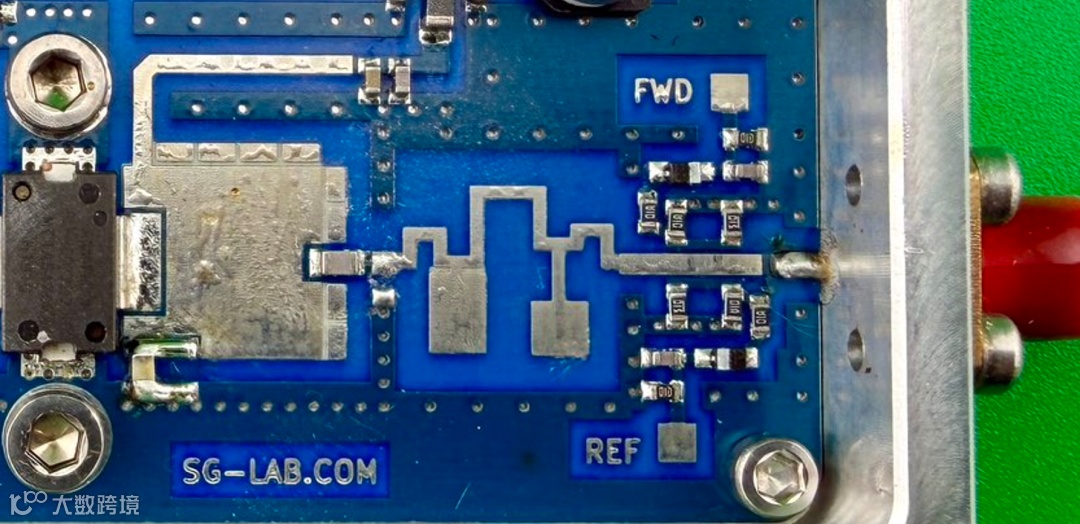

标注 “20W PA 2.4GHz V2”，说明输出功率 20W，工作频段 2.4 GHz，为第2代版本；为SG-LAB.COM。
射频接口
左侧 “INPUT” 为信号输入，右侧 “OUTPUT” 为放大后信号输出，均为标准射频连接器。
电源与控制
顶部 “PTT [OPT]”（可选通话控制）、“GND”（接地）、“+28V”（28V 直流供电）。
监测接口
“FWD VOLTAGE INPUT/OUTPUT”（正向功率电压监测）、“REF VOLTAGE OUTPUT”（参考电压输出）、“PTT OPTION SWITCHING”（通话功能切换电路）。
结构设计
金属外壳封装，兼具电磁屏蔽和散热功能，内部 PCB 集成放大芯片、匹配电路等，保障高功率射频放大的稳定性与可监测性。

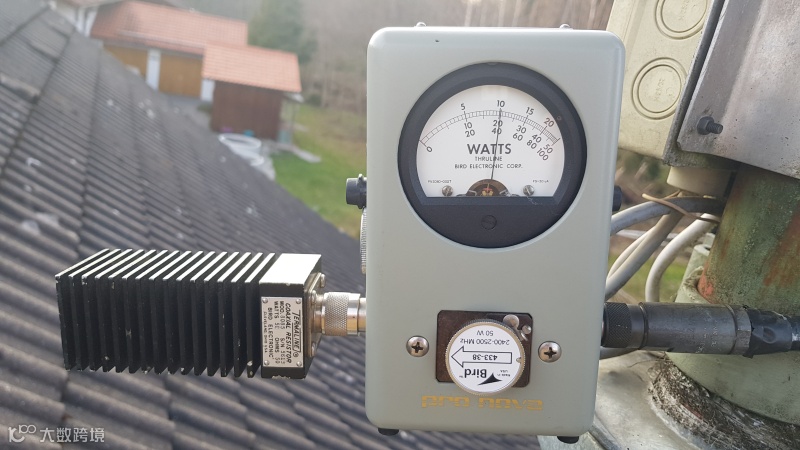

功率计（鸟牌）测试功率输出，通过式功率计测试头采用2400~2500MHz/50W。外加负载。如下图所示👇

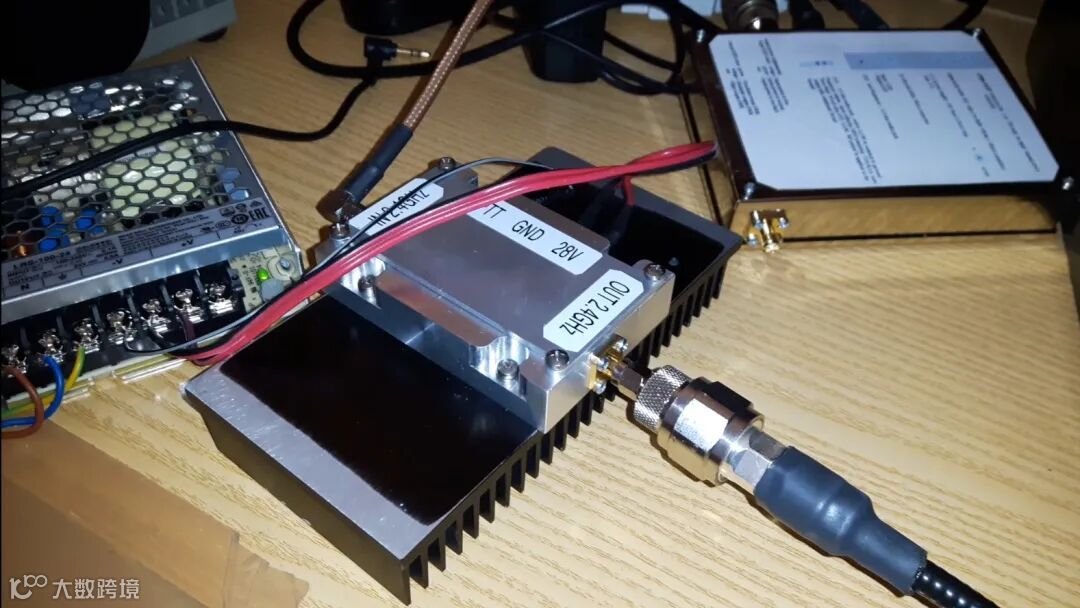

整机装配加电测试散热状态。

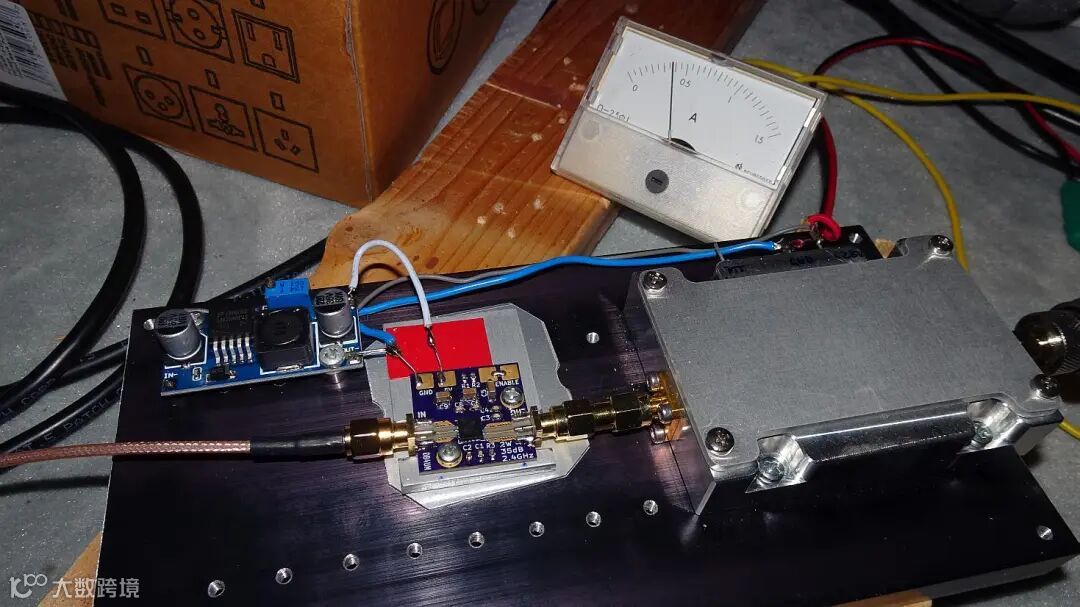

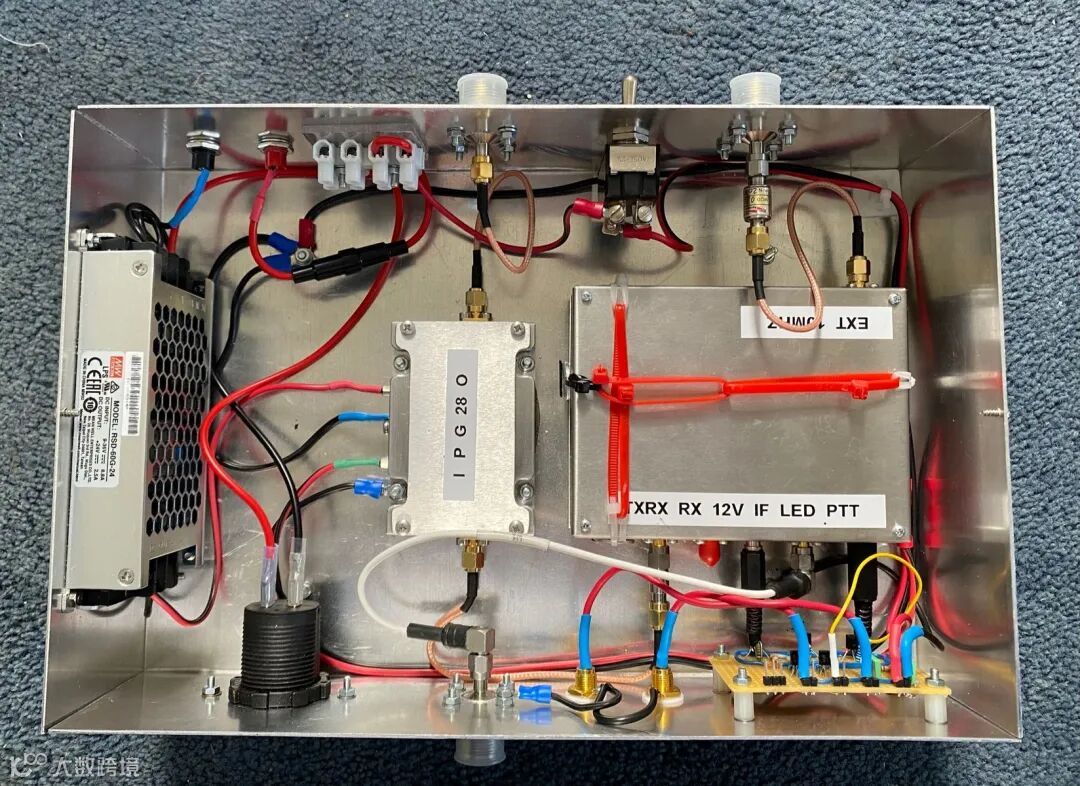

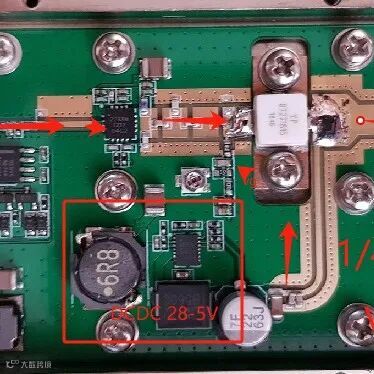

测试配置呈现：前级驱动外挂级联 20W 末级功放，附加推动级 DCDC 电源的测试状态如下图

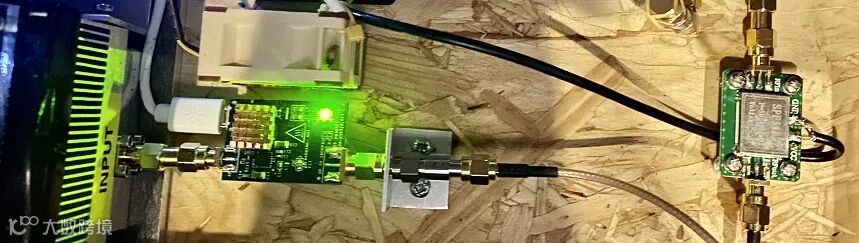

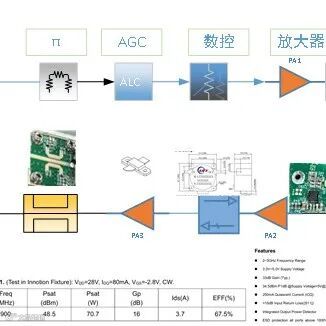

极简的模块单元组成的收发机箱测试系统。

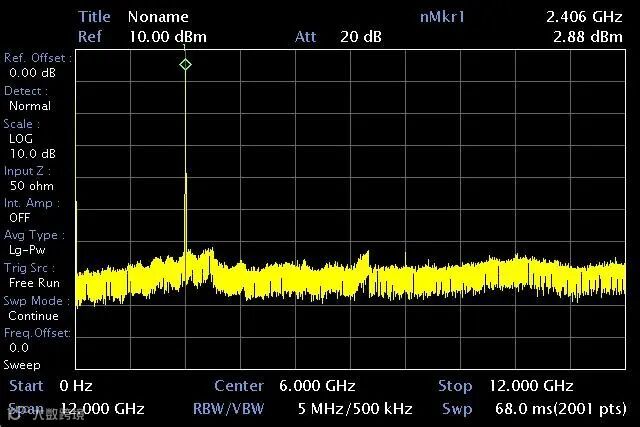

纯净的频谱让2.4GHz处的功率（2.88dBm）显得格外耀眼。

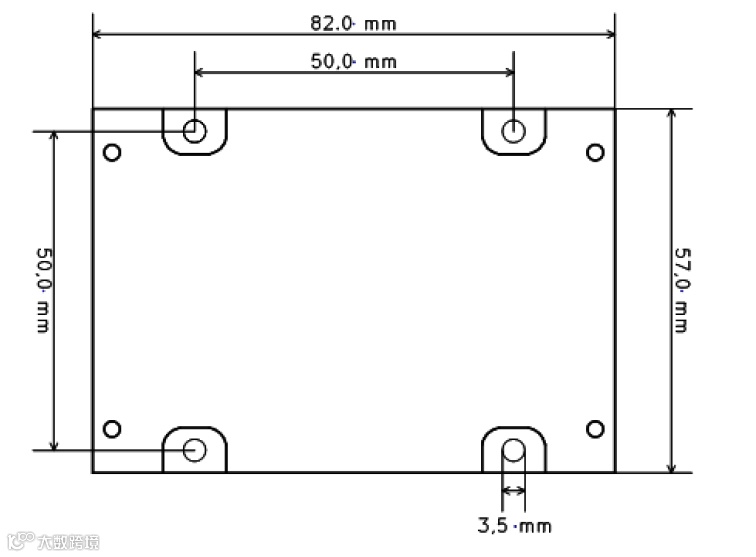

模块参数信息
核心特性

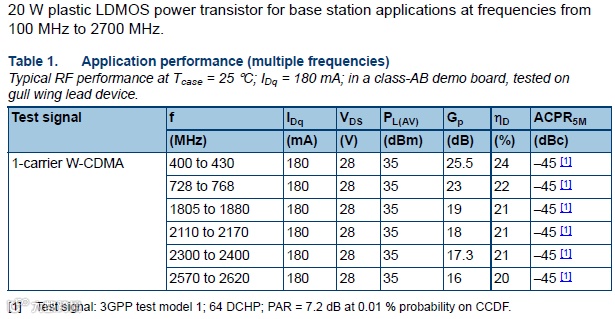

横向扩散金属氧化物半导体晶体管，20W 输出功率、16dB 功率增益，内置定向耦合器且 PA 输入 / 输出端配备二极管检测器，支持 3 种晶体管偏置电压切换选项。
晶体管偏置电压（PTT）切换选项
通过跳线选择：
  • PTT 引脚接地时，PTT 开启。
  • PTT 引脚施加 + 3…+12V 电压时，PTT 开启。
  • 电源电压接通的同时，PTT 同步开启。
定向耦合器电压参数
  • 正向电压输入：输入功率 0.5W 时，典型值 0.5V。
  • 正向电压输出：输出功率 20W 时，典型值 3.5V。
  • 反射电压输出：对应反射波，可用于估算输出驻波比（SWR）。
放大器模块使用的管子型号

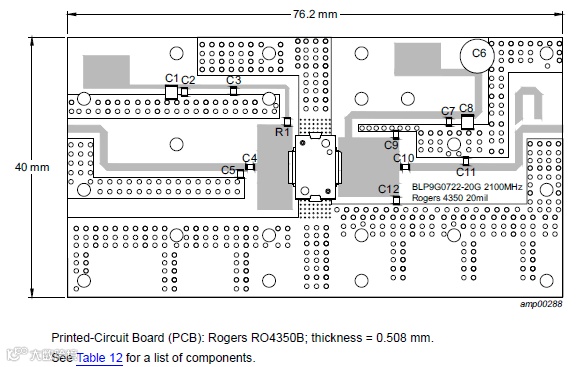

2100MHz;

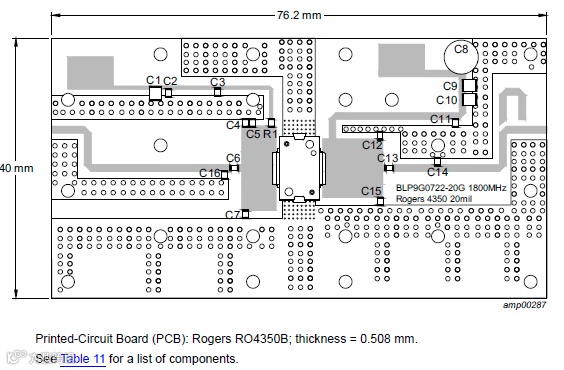

1800MHz;

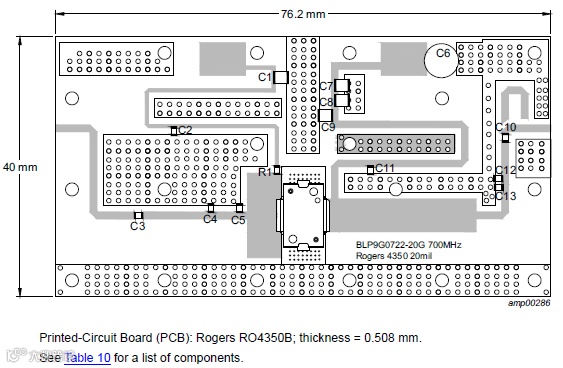

700MHz;
声明：本文所使用图片均源自网络，仅作技术交流与学习用途，不涉及商业用途及版权侵权意图。
