在LED显示屏技术的不断演进中，SMD（Surface Mounted Device，表面贴装封装）始终是行业发展的中坚力量。这项技术以高稳定性、优秀的显示效果和成熟的工艺体系，支撑了全球LED显示屏产业的快速成长，至今仍是室内外全彩显示的主流方案。

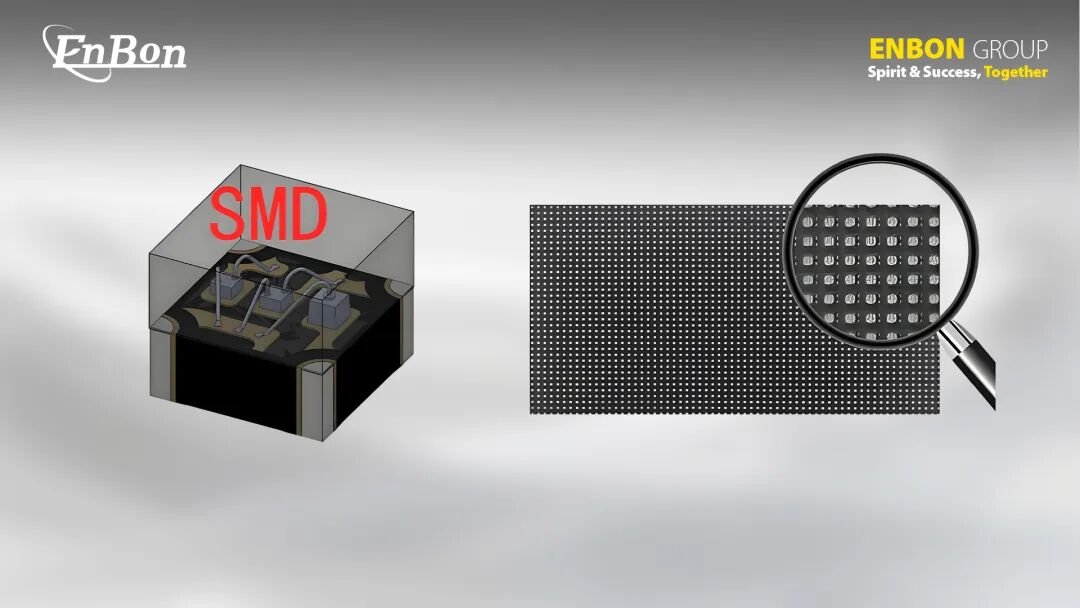

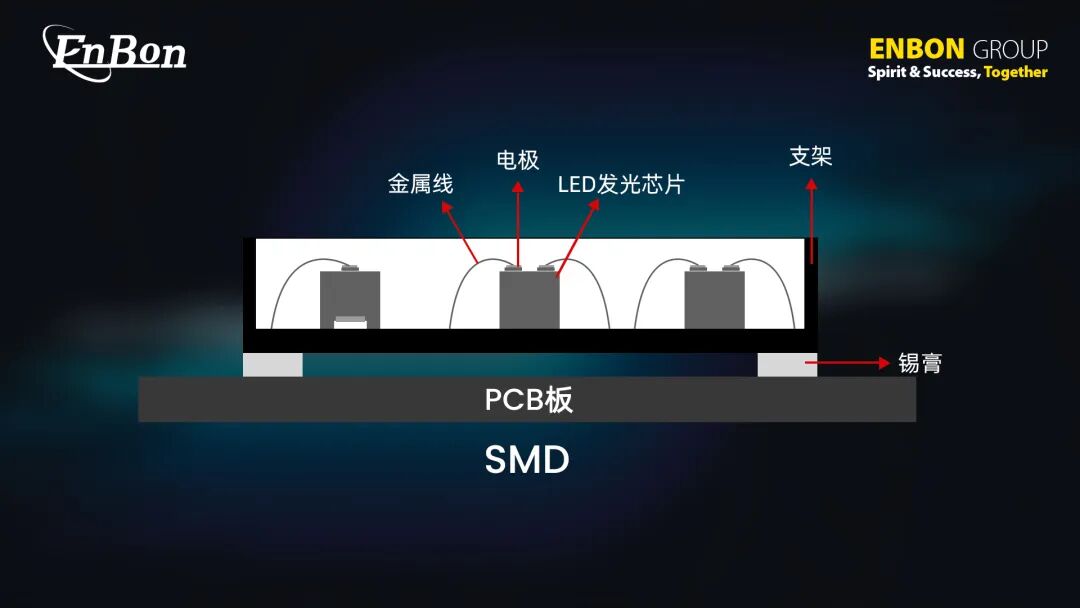

SMD技术的核心在于将红、绿、蓝三颗微型LED芯片封装于一个微小支架中，再通过锡膏焊接直接贴装到PCB电路板上，实现高密度像素排列。这种封装方式相比早期的DIP（直插封装）大幅减小了体积，提升了光学一致性和结构稳定性，使LED显示屏在亮度、色彩和可靠性上实现了质的飞跃。
在封装工艺上，SMD采用精密自动化生产流程，从芯片挑选、贴装、金线焊接、灌胶固化到分光分色测试，每一步都需高精度控制。封装胶体通常选用高透光环氧树脂或硅胶，不仅能提升光输出效率，还能有效防潮防尘。SMD封装型号多样，如SMD1010、SMD1515、SMD2121、SMD3535等，数字代表外形尺寸（单位mm），覆盖从室内小间距到户外高亮显示的广泛需求。

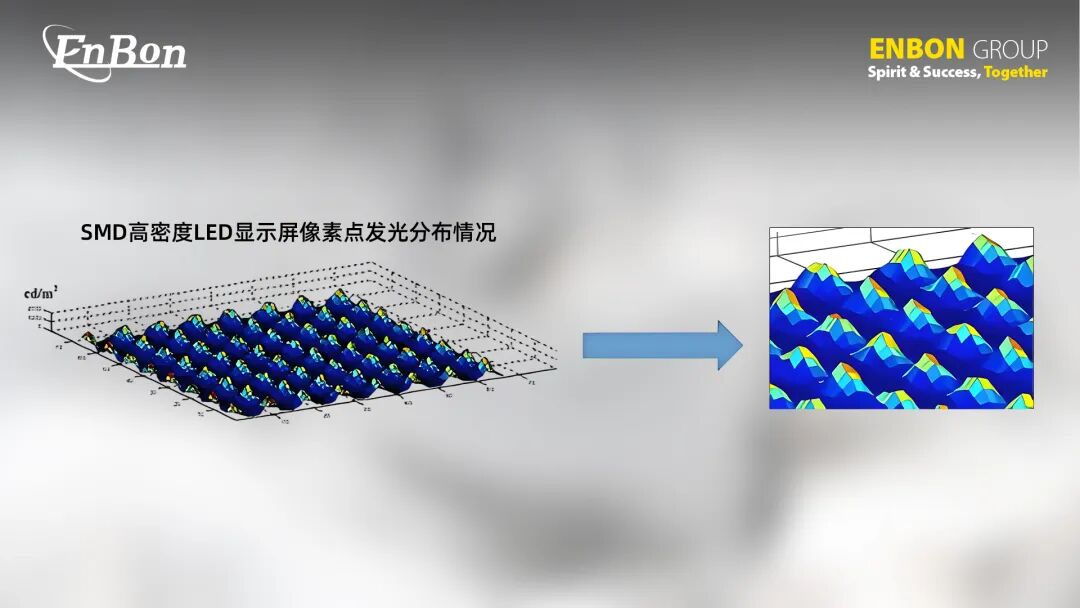

SMD技术的优势显而易见。首先，它能实现高精度显示与卓越一致性。自动贴片工艺保证了灯珠排列的精准度，使显示画面色彩均匀、过渡自然。其次，SMD支持更小的像素间距，目前主流产品已可实现P1.2甚至P0.9的高清显示，适用于会议、指挥中心、监控等高分辨率场景。此外，SMD屏幕的视角更广、色彩表现更细腻，其发光结构分布均匀，可实现水平、垂直160°以上的宽广视角，确保不同角度下观看无明显色偏。

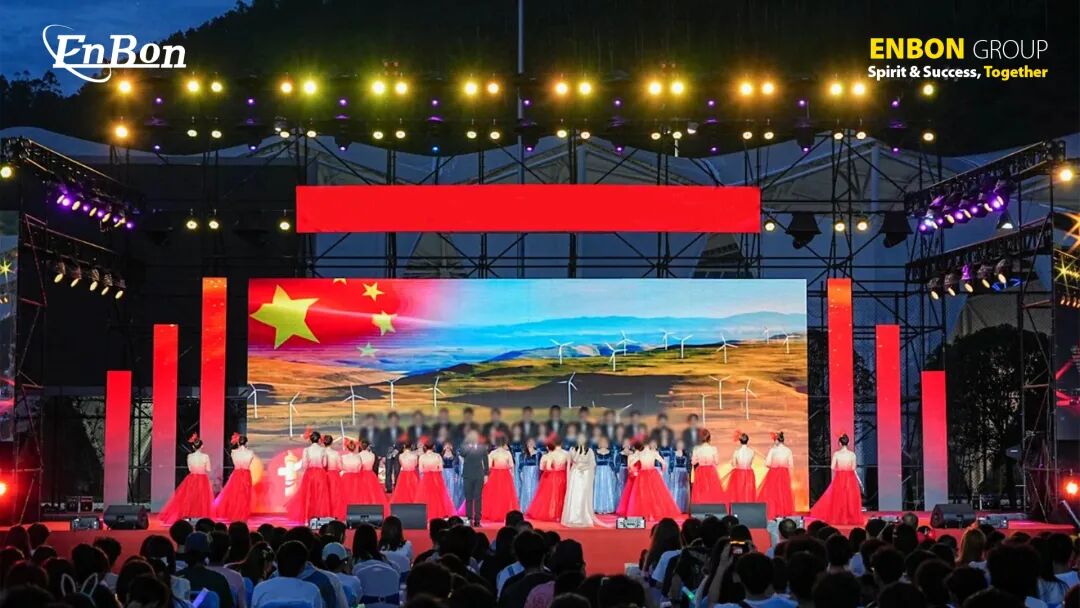

在可靠性方面，SMD经过多年的产业积累，工艺成熟、可维护性强。单灯可独立更换，维护方便，大幅降低了后期使用成本。凭借这些特点，SMD封装长期占据LED显示屏市场的主导地位，尤其在商用显示、舞台演艺、广告传媒等领域表现突出。
然而，SMD也并非完美。由于封装结构中芯片部分裸露，其防潮防撞击能力相对较弱；同时，受封装尺寸限制，小间距极限约为P0.9，难以满足超高清显示的进一步需求。此外，SMD的散热路径较长，在高亮度长时间运行时，可能出现光衰或色偏。因此，行业正在探索将SMD与新型材料、倒装技术结合，以进一步提升其性能。
在新技术层出不穷的今天，SMD仍在不断进化。倒装SMD（Flip-Chip SMD） 技术已成为行业趋势，它通过取消金线焊接、优化散热路径，大幅提高了可靠性与能效。同时，轻薄化、高亮低功耗、防护一体化也正成为SMD发展的新方向。
总体而言，SMD技术以其成熟的产业链、成本优势与可靠性能，仍将在未来LED显示市场中保持强大生命力。
