端口镜像（Port Mirroring） 是一种网络监控技术，主要用于将交换机或路由器上某一个（或多个）端口的网络流量复制一份到另一个指定的端口（称为“观察端口”），以便管理员或监控设备（如网络分析仪、入侵检测系统 IDS 等）对这些流量进行实时监测、分析或记录。它是网络运维、故障排查和安全审计的重要工具。
核心原理
交换机/路由器的每个端口通常独立转发流量（基于 MAC 地址表），正常情况下无法直接监听其他端口的流量。端口镜像通过配置“镜像源端口”（被监控的端口）和“镜像目的端口”（接收复制流量的端口），让交换机在转发原始流量的同时，将源端口的流量镜像复制到目的端口，实现流量的“旁路监控”。
关键角色
● 镜像源端口（Mirror Source Port）：需要被监控的端口（可能是入方向、出方向或双向流量）。例如，服务器连接的端口、用户终端端口等。
● 镜像目的端口（Mirror Destination Port）：接收复制流量的端口，通常连接到监控设备（如 Wireshark 抓包电脑、IDS 传感器等）。
常见类型
根据镜像的范围和方式，端口镜像可分为以下几类：
1. 本地端口镜像（Local SPAN）
镜像源端口和目的端口位于同一台交换机上。这是最常见的方式，适用于监控同一交换机下的端口流量。
2. 远程端口镜像（Remote SPAN, RSPAN）
镜像源端口和目的端口位于不同交换机上。通过 VLAN 或 GRE 隧道将镜像流量传输到远端交换机的目的端口，适用于跨设备的流量监控（例如监控核心交换机下联接入层交换机的流量）。
3. 基于流的镜像（Flow-Based Mirroring）
更精细的镜像方式，基于特定的流量特征（如源/目的 IP、端口、协议等）动态选择需要镜像的流量，而非固定端口。常见于高级交换机或软件定义网络（SDN）中。
● 网络故障排查：监控特定端口的流量，分析丢包、延迟或异常流量（如广播风暴）。
● 安全审计：通过 IDS 或安全设备分析镜像流量，检测入侵行为（如恶意攻击、数据泄露）。
● 性能优化：监控关键业务端口的流量带宽，评估链路负载，调整 QoS 策略。
● 协议分析：使用抓包工具（如 Wireshark）捕获镜像流量，解析应用层协议（如 HTTP、DNS）的问题。
● 带宽影响：镜像流量会增加目的端口的负载，需确保其带宽足够（建议目的端口带宽≥源端口总流量）。
● 流量方向：可配置仅镜像入方向（Ingress）、出方向（Egress）或双向（Both）流量。
● 设备支持：部分低端交换机可能不支持端口镜像，需确认设备功能。
总结
端口镜像是网络管理中的“监控窗口”，通过复制流量到指定端口，让管理员无需中断业务即可实现对关键链路的实时监控与分析，是保障网络安全、稳定运行的核心技术之一。
为什么选择三网教育
01
培训底蕴深厚
三网教育创立于2006年，19年耕耘，成果丰硕，已累计为苏州及周边城市培养超过10000名高端IT人才，学员遍及苏州各类中、外资企业和美国、加拿大、日本、新西兰、韩国、新加坡、以及香港和澳门等国家地区。三网的客户群体覆盖了政府、金融证券、外资企业、大型国企、高校等行业。
02
专业IT认证培训考试中心

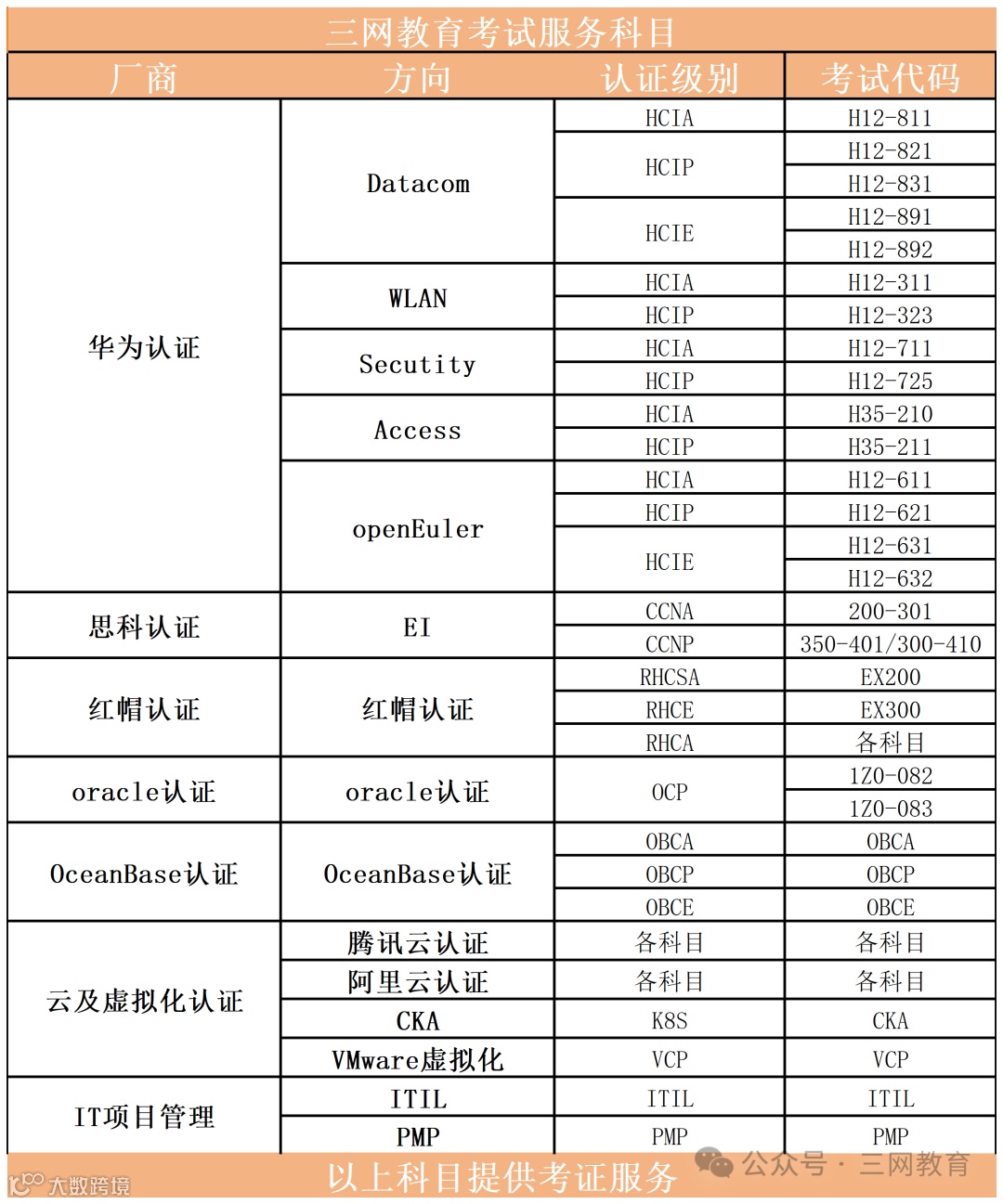

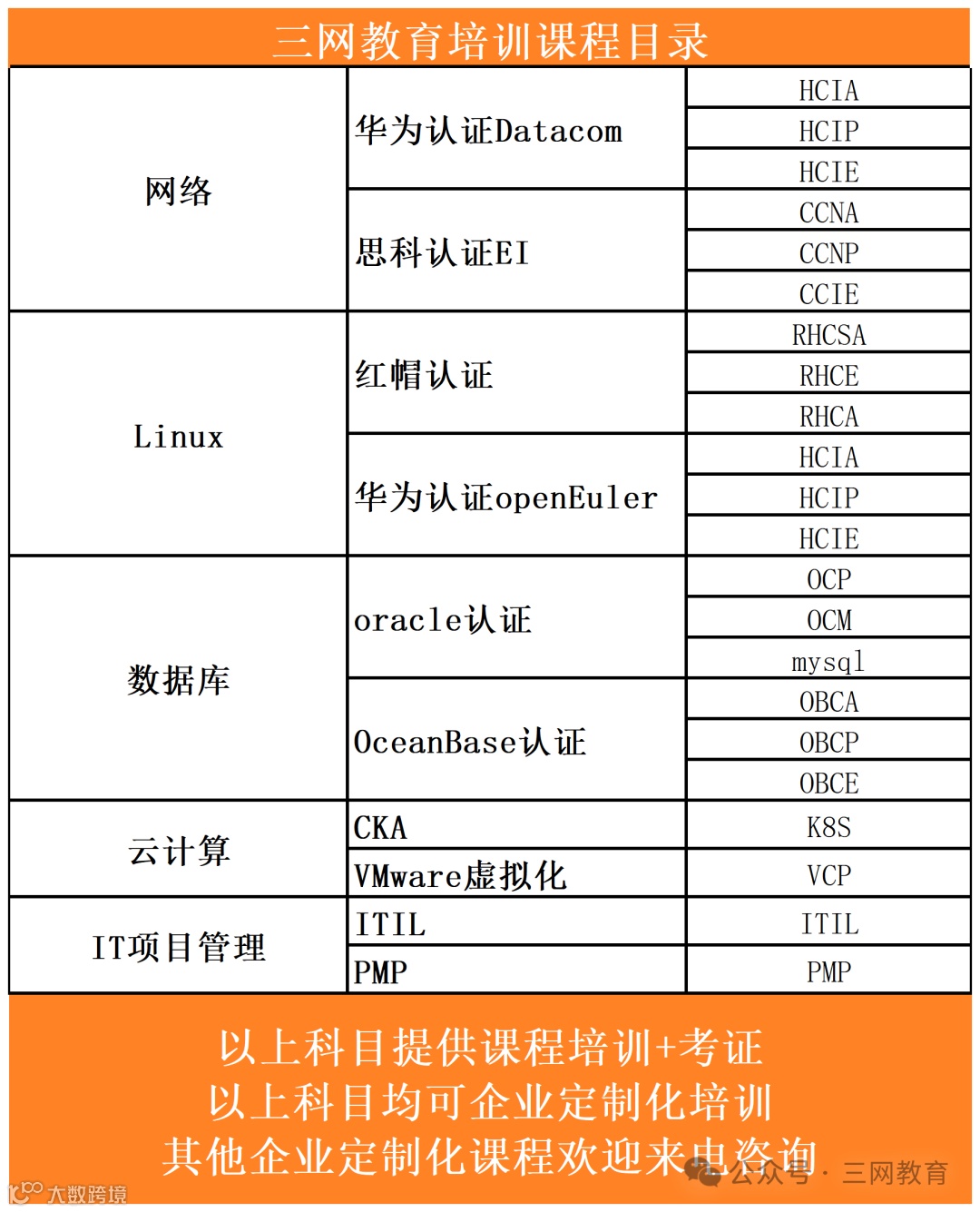

三网教育是一家拥有多家原厂授权的培训中心，目前，我们提供的培训服务涉及华为，思科，红帽，Oracle，微软，VMware，IT项目管理、云计算等技术领域，同时也是PROMETRIC授权考试中心、ATAC授权考试中心。
