物联网燃气表以膜式燃气表为基表，加装取信、微控制器、无线通信等模块，借助通信网络实现数据实时采集传输与远程管控，具备远程抄表、缴费提醒、故障预警、远程控阀等功能。
引言：物联网技术重塑燃气计量行业
物联网燃气表作为智慧能源管理的核心终端设备，正经历着从传统机械计量向智能化、网络化、服务化转型的关键阶段。其融合了精密机械传动、高精度传感检测、低功耗嵌入式计算、广域物联网通信及大数据分析等前沿技术，构建起"端-管-云"三位一体的智能计量体系。
本文将从机械计量基础、信号采集处理、通信协议架构、安全防护机制等八大维度，系统阐述物联网燃气表的技术原理与工程实现。
第一章 机械计量基础：膜式燃气表的核心机理
1.1 膜式燃气表工作原理
膜式燃气表属于容积式流量计，其核心计量单元由两个对称的膜盒组件构成。每个膜盒包含：
- 柔性隔膜
：采用特种橡胶或复合材料，将计量室分隔为上下两个气腔 - 联动机构
：由滑阀、连杆、曲柄等精密机械部件组成 - 传动齿轮组
：将微小位移转换为可累计的角位移
当燃气流经进气口时，上下气腔产生压力差驱动隔膜往复运动，通过滑阀的周期性切换实现气体的分次计量。每个完整计量周期对应固定容积（通常为0.01m³或0.02m³），传动齿轮组将周期数转换为累计流量值。
1.2 机械误差补偿技术
为应对温度、压力变化及机械磨损带来的计量误差，现代膜式燃气表采用多重补偿机制：

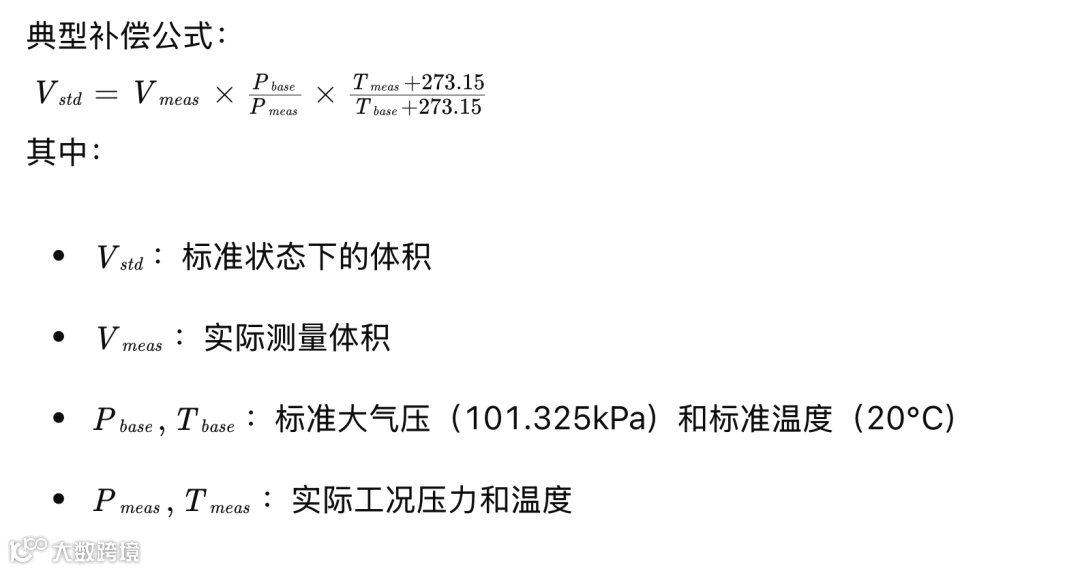

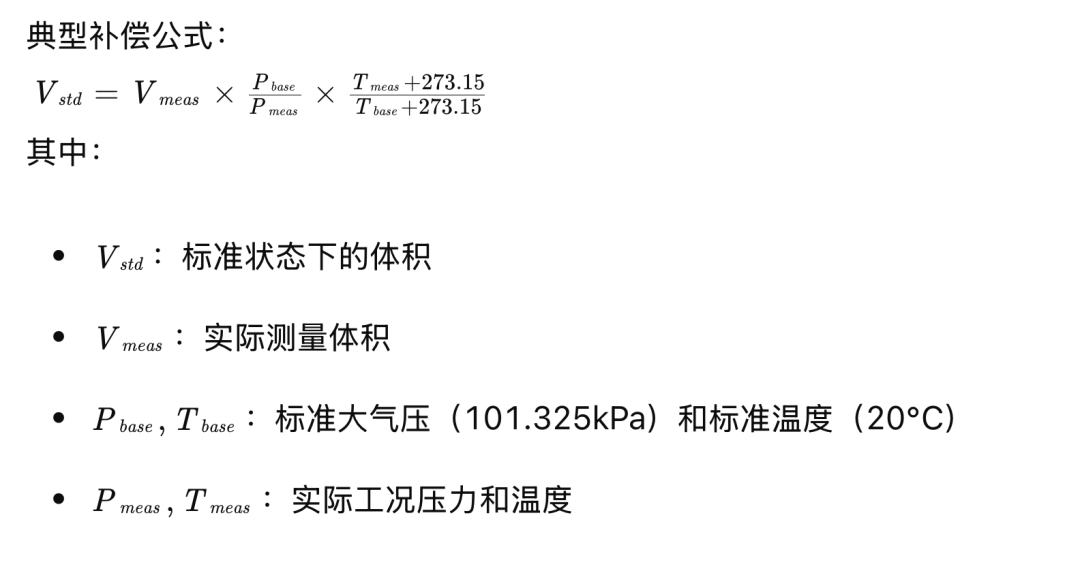

- 温度补偿
：内置PT1000温度传感器，实时修正气体体积随温度的变化（标准状态转换） - 压力补偿
：通过压电传感器监测进气压力，补偿非标准压力下的计量偏差 - 机械磨损补偿
：采用宝石轴承、陶瓷滑阀等耐磨材料，配合自润滑结构延长使用寿命
第二章 信号采集系统：从机械运动到数字信号
2.1 传感器选型与布局
2.1.1 霍尔传感器阵列
采用双极锁存型霍尔传感器（如AH3503），在传动齿轮上安装磁钢，当齿轮每旋转一定角度（对应0.001m³流量），传感器输出脉冲信号。典型配置：
-
主齿轮：60齿（每转对应0.06m³） -
细分齿轮组：10:1减速比，实现0.001m³/脉冲的分辨率
2.1.2 光电编码器方案
对于高精度需求场景，采用增量式光电编码器：
-
编码盘分辨率：1024线/转 -
四倍频电路：实际分辨率达4096脉冲/转 -
配合100:1减速齿轮组，实现0.000024m³/脉冲的超高精度
2.2 信号调理电路设计
原始传感器信号需经过：
- 滤波处理
：RC低通滤波器（截止频率10Hz）抑制高频噪声 - 施密特触发器
：将模拟信号转换为标准数字脉冲 - 光耦隔离
：实现电气隔离，防止外部干扰 - 电平转换
：匹配MCU输入电平（通常3.3V或5V）
典型电路参数：
-
输入阻抗：>1MΩ -
输出驱动能力：>8mA -
传输延迟：<100ns
第三章 嵌入式计算平台：智能核心处理单元
3.1 MCU选型与资源配置
主流方案采用32位ARM Cortex-M系列内核：
- 主频
：48-120MHz - 内存
：64-256KB Flash，16-64KB RAM - 外设
： -
2-4路UART（用于通信模块） -
12位ADC（电池电压、温度监测） -
低功耗定时器（LPTimer） -
硬件加密引擎（AES-128/256）
3.2 计量算法实现

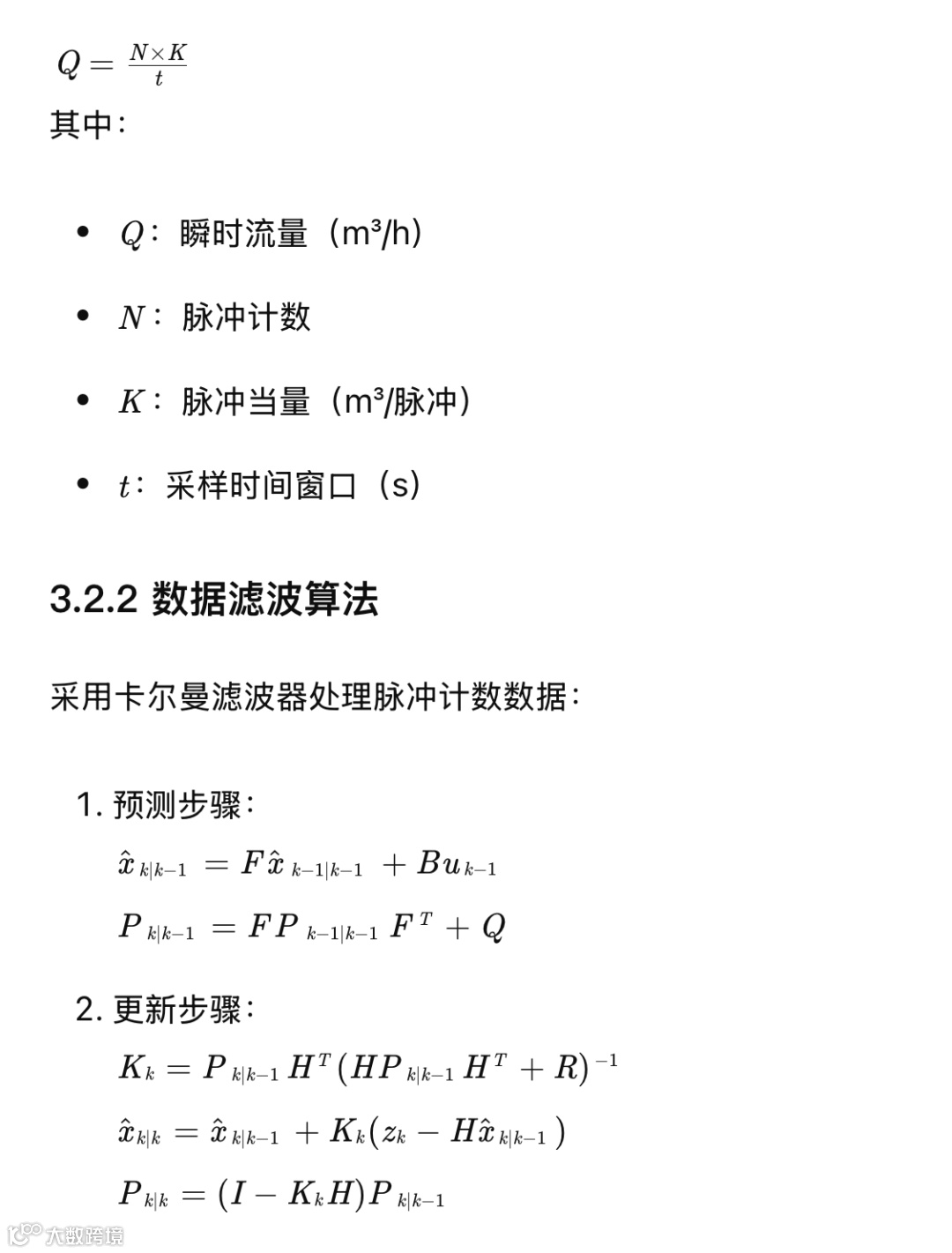

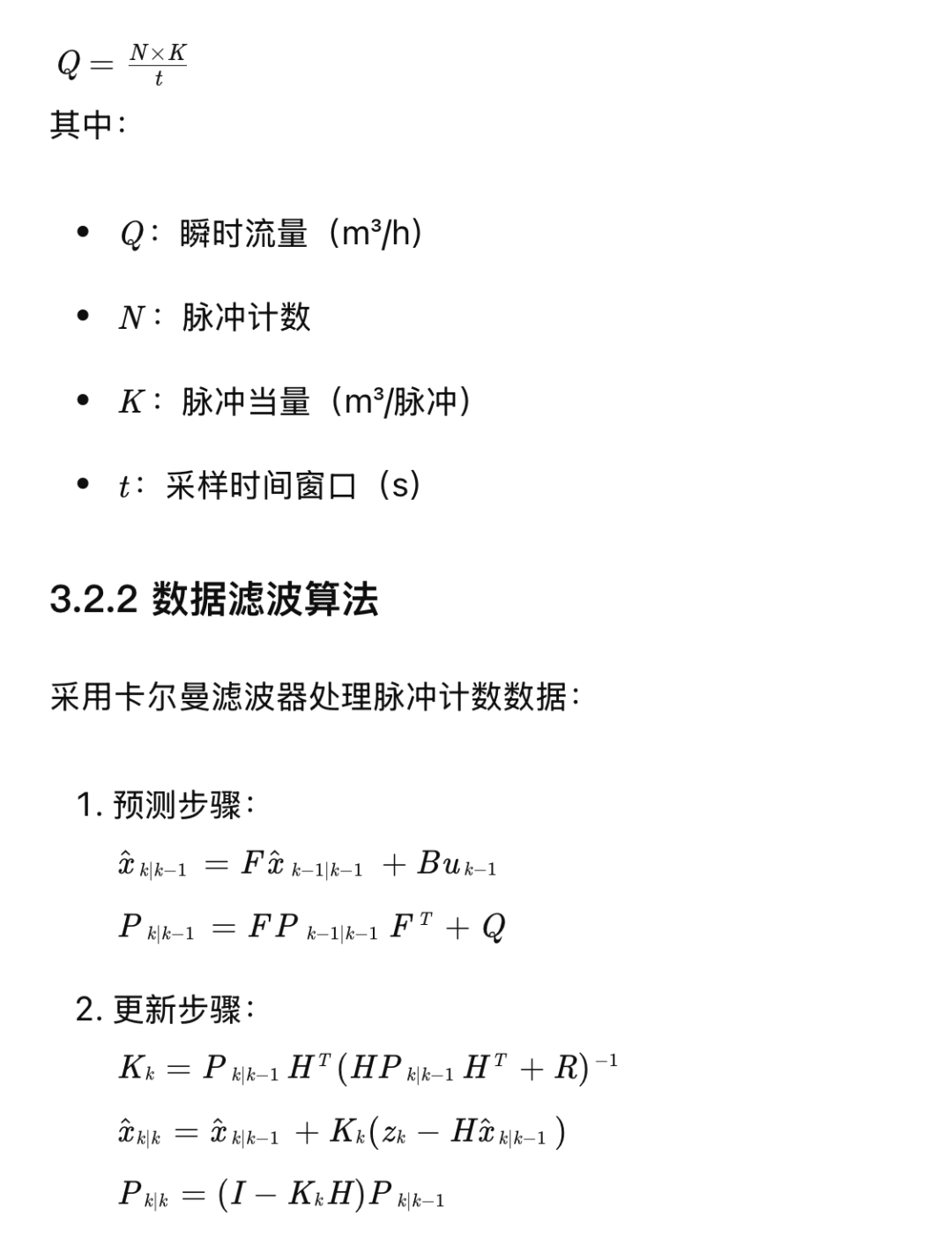

3.2.1 流量计算模型
其中：
x：状态向量（包含流量值）
F：状态转移矩阵
H：观测矩阵
Q,R：过程噪声和观测噪声协方差
第四章 物联网通信技术：构建数据传输桥梁
4.1 主流通信模块对比
|
|
|
|
|
|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4.2 通信协议栈设计
4.2.1 应用层协议
采用自定义二进制协议或标准协议（如CoAP）：
+---------------------+---------------------+---------------------+
|协议头(2B)|命令字(1B)|数据长度(2B)|
+---------------------+---------------------+---------------------+
|数据体(NByte)|校验和(1B)||
+---------------------+---------------------+---------------------+
典型命令集：
-
0x01：数据上报 -
0x02：阀门控制 -
0x03：参数配置 -
0x04：心跳包
4.2.2 安全传输机制
- 设备认证
：基于X.509证书的双向认证 - 数据加密
：AES-128-CBC模式加密 - 完整性保护
：HMAC-SHA256校验 - 密钥管理
：每24小时轮换会话密钥
第五章 后台管理系统：数据价值挖掘
5.1 数据处理架构
采用Lambda架构实现实时与批处理统一：
[燃气表] → [Kafka队列] → [Flink实时计算] → [Redis缓存]↓[Spark批处理] → [HBase存储] → [Presto查询]
5.2 核心业务逻辑
5.2.1 阶梯气价计算
def calculate_fee(usage, tiers):fee = 0.0remaining = usagefor tier in tiers:if remaining > tier['threshold']:fee += tier['threshold'] * tier['price']remaining -= tier['threshold']else:fee += remaining * tier['price']breakreturn fee
5.2.2 异常检测算法
采用孤立森林（Isolation Forest）算法：
-
构建T棵随机二叉树 -
计算每个数据点的路径长度（异常点路径更短） -

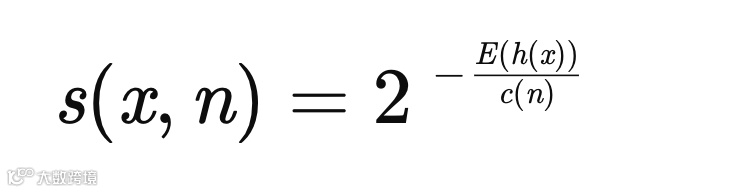

计算异常得分：
h(x)：样本x的路径长度
c(n)：树的平均路径长度
当 s>0.7 时判定为异常
第六章 安全防护体系：多重保障机制
6.1 硬件安全设计
- 安全启动：BootROM校验第一阶段引导程序
- 可信执行环境：ARM TrustZone隔离安全敏感操作
- 安全存储：eFlash分区加密存储密钥
- 防拆检测：光敏传感器+加速度计组合检测非法拆卸
6.2 软件安全措施
安全启动链：
Bootloader → OS Kernel → Application
每级校验下一级数字签名安全更新机制：
-
双分区OTA更新 -
版本回滚保护 -
增量更新校验 入侵检测系统：
-
栈溢出检测 -
内存访问监控 -
异常指令序列识别
第七章 可靠性工程实践
7.1 环境适应性设计
- 宽温工作范围：-40℃~+85℃
- IP68防护等级：1米水深浸泡72小时
- ESD防护：接触放电±8kV，空气放电±15kV
- EMC设计：
-
辐射发射：CISPR 32 Class B -
抗扰度：IEC 61000-4-6 10V/m
7.2 寿命测试标准
- 机械寿命：
-
阀门开关次数：>10万次 -
齿轮组寿命：>15年 - 电池寿命：
-
ER18505锂电池（3.6V/19Ah） -
每日上报1次：>10年 -
每日上报4次：>6年
第八章 未来发展趋势
8.1 技术演进方向
- 5G通信集成：实现毫秒级实时控制
- AI边缘计算：本地化异常识别
- 数字孪生：构建虚拟燃气表模型
- 区块链应用：计量数据不可篡改存储
8.2 标准体系完善
-
国际标准： -
OIML R137-1&2 -
IDIS认证 -
国内标准： -
GB/T 6968-2019 -
CJ/T 188-2018
结语：智能燃气计量的新时代
物联网燃气表作为智慧能源基础设施的关键节点，其技术发展正推动着整个燃气行业向数字化、网络化、智能化方向迈进。通过持续的技术创新与工程优化，现代物联网燃气表已实现±0.5%的计量精度、10年以上的电池寿命、99.99%的数据传输成功率等关键指标，为构建安全、高效、绿色的智慧能源系统奠定了坚实基础。
未来，随着5G、AI、区块链等技术的深度融合，物联网燃气表将开启更加广阔的应用前景，成为智慧城市建设中不可或缺的组成部分。
