茂金属聚乙烯具有链长均一，分子量分布和组成分布窄，链间共聚单体分布均匀，产品密度范围大，具有高透明性等特性，具有很大的应用前景，下面我们将针对茂金属产品在挤压造粒过程中的问题进行探讨。
一、茂金属产品的特性与发展

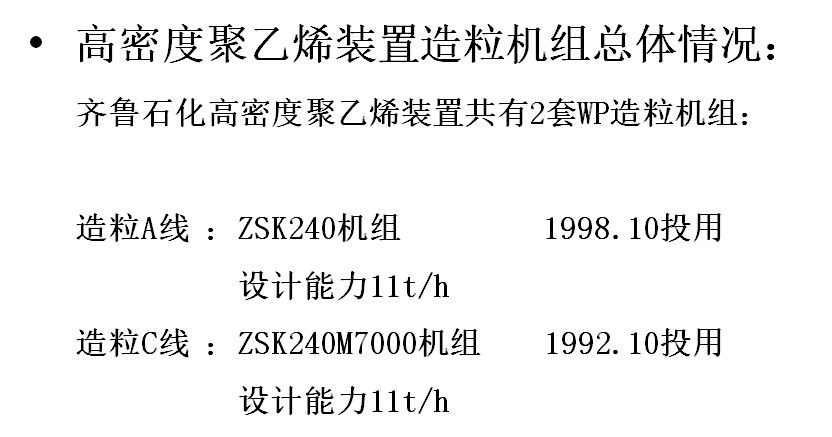

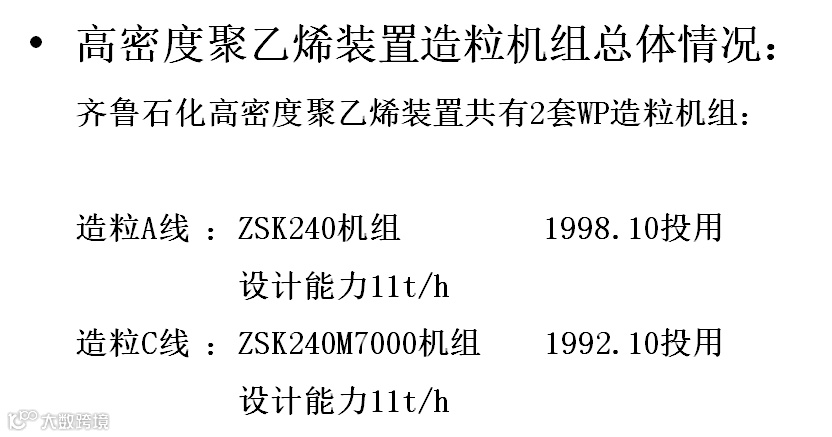

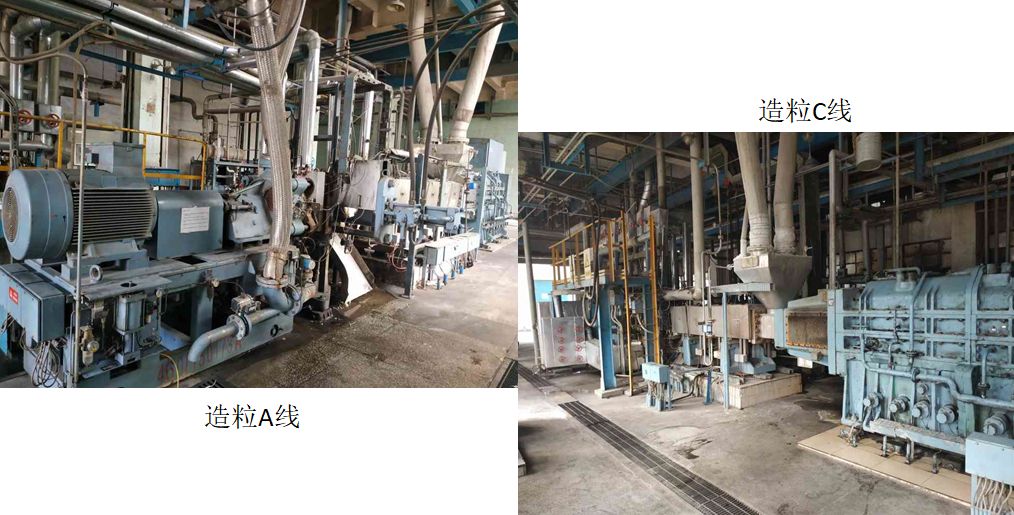

二、齐鲁石化公司生产茂金属产品的历史与进程
三、齐鲁石化公司现有茂金属产品的种类与发展

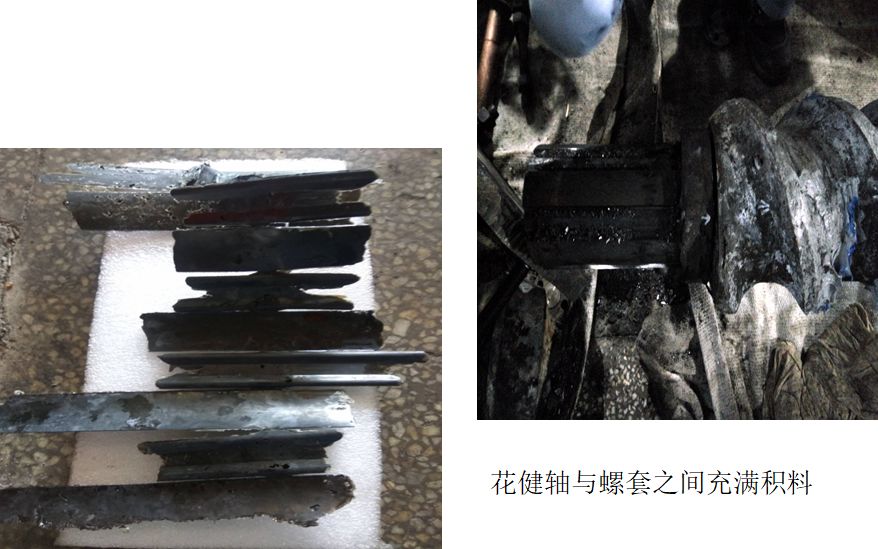

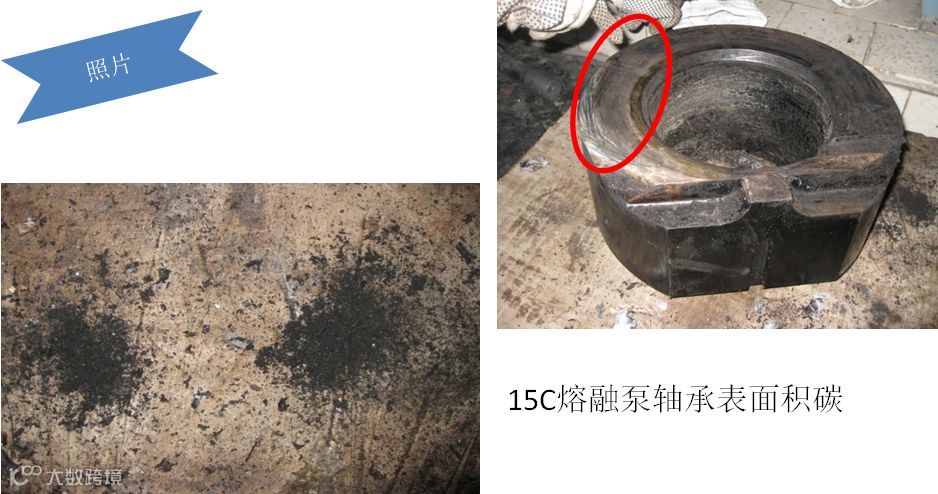

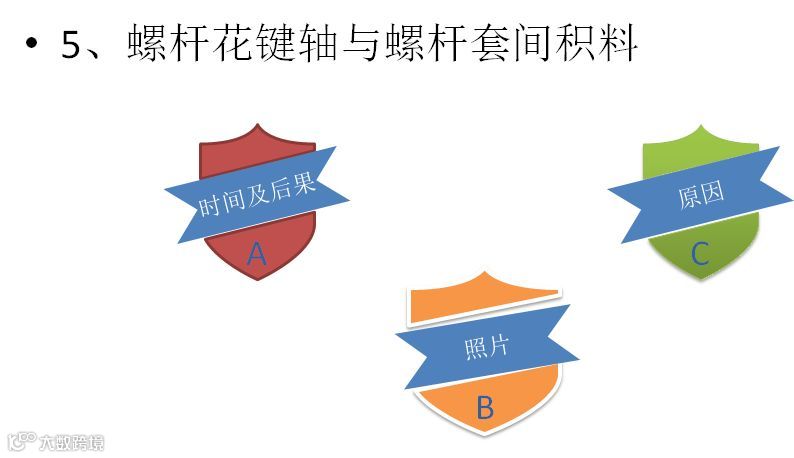

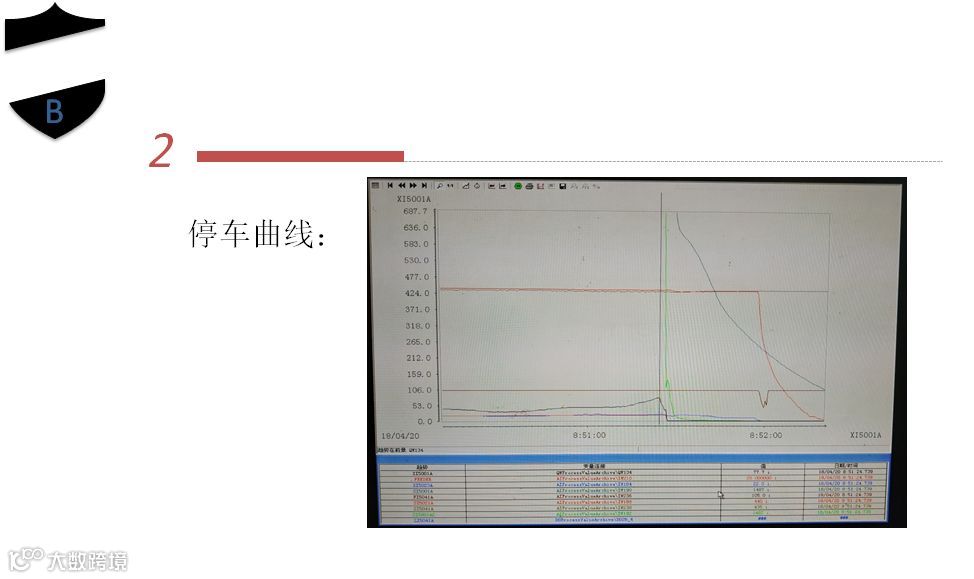

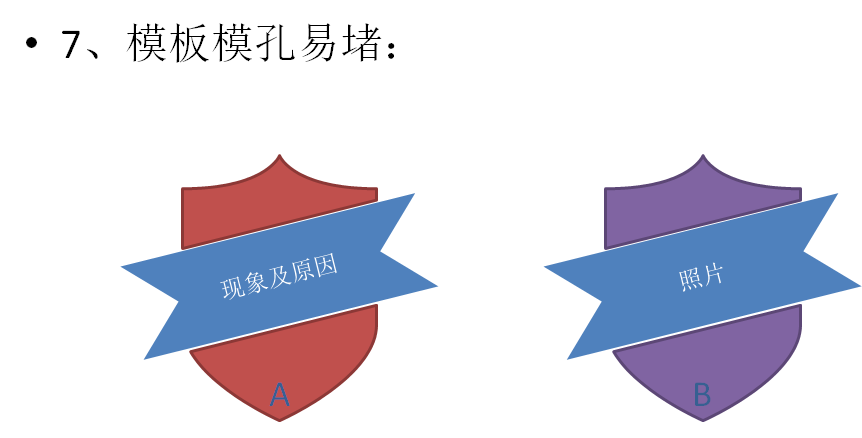

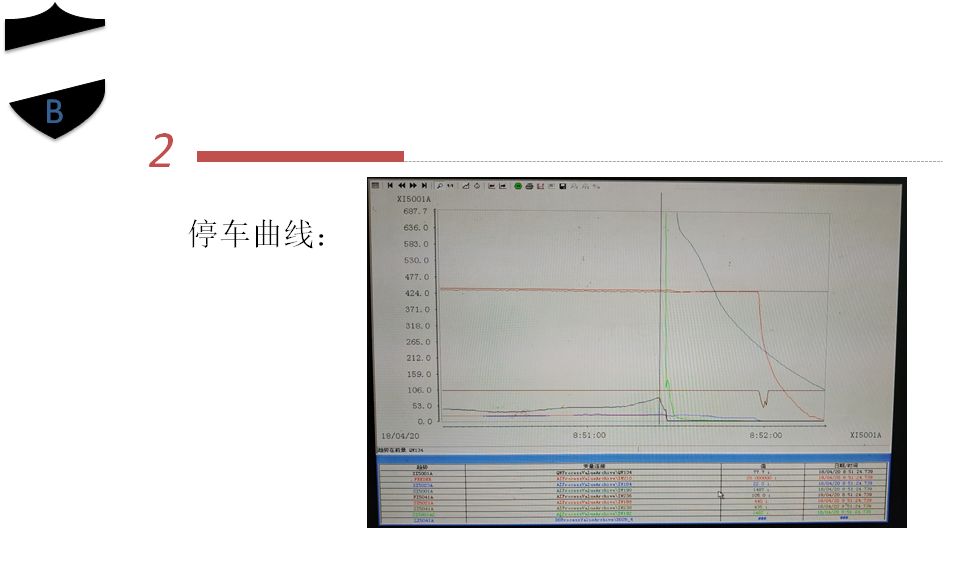

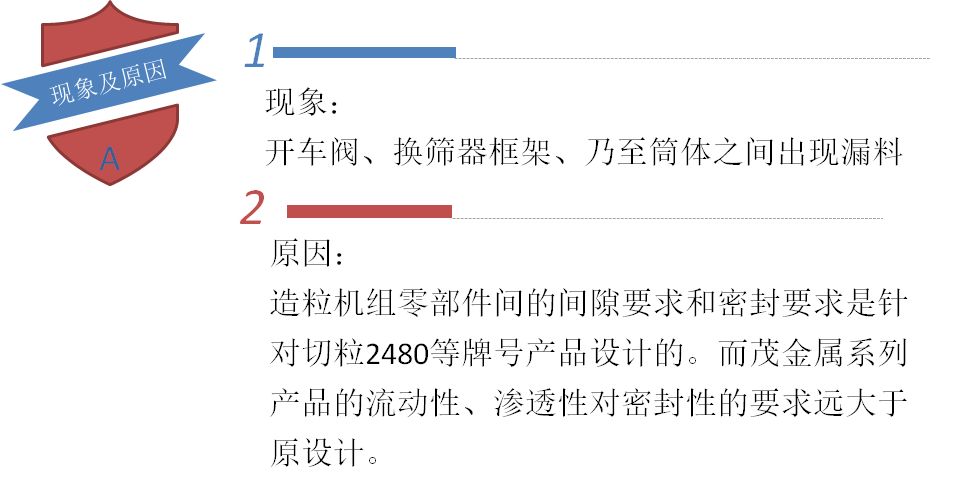

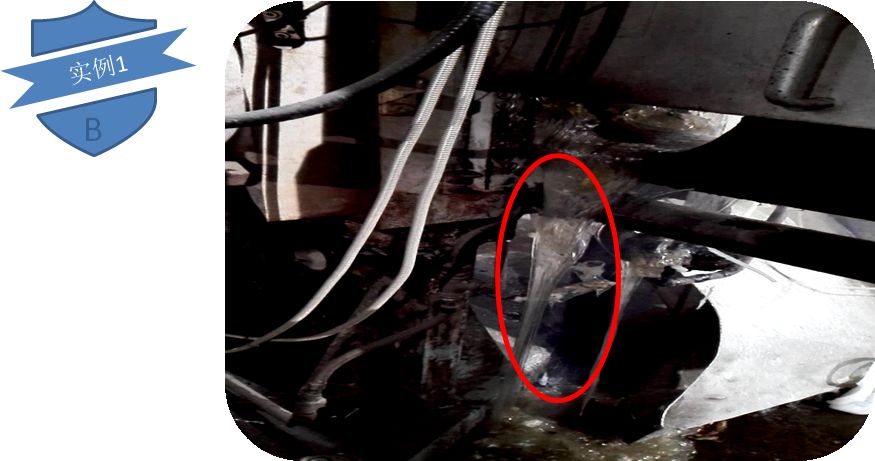

四、在挤压造粒茂金属产品过程中遇到的瓶颈问题及解决办法

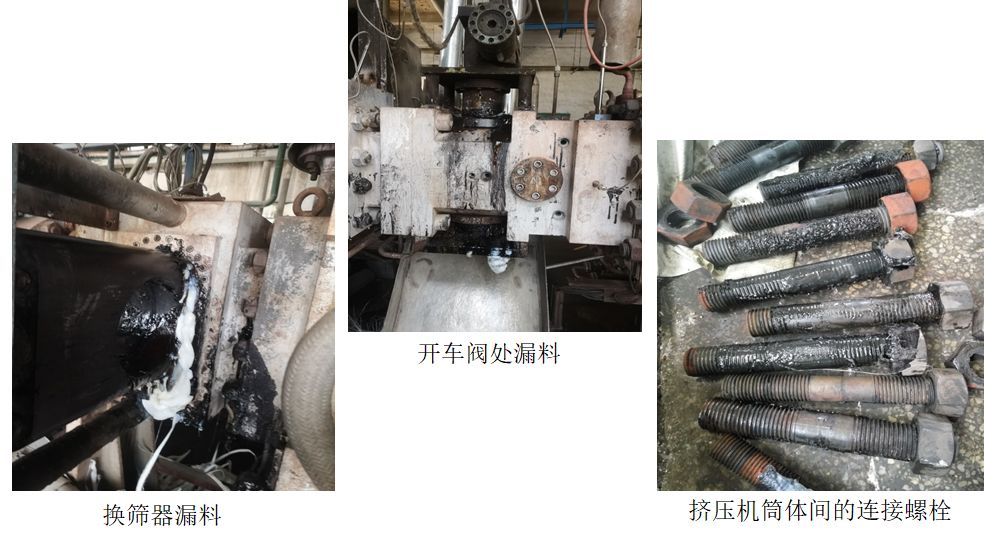

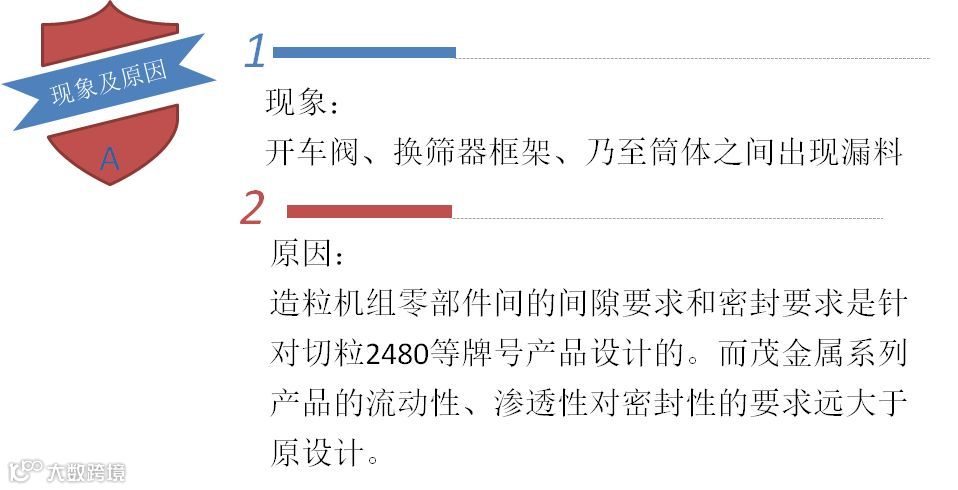

五、问题汇总及攻关方向
六、问题交流
茂金属聚乙烯产品于1991年由美国的Exxon公司首次生产。
茂金属聚乙烯具有链长均一，分子量分布和组成分布窄，链间共聚单体分布均匀，产品密度范围大，具有高透明性等特性。
茂金属聚乙烯具有较好的热封性、高的拉伸强度和抗撕裂强度，抗冲击性能强，可广泛应用于塑料薄膜制品、PE-RT管材料以及大型容器、船艇等的开发与研制。
近年来，国外已研制出医学用、保健用茂金属聚乙烯产品，并得到了广泛应用。

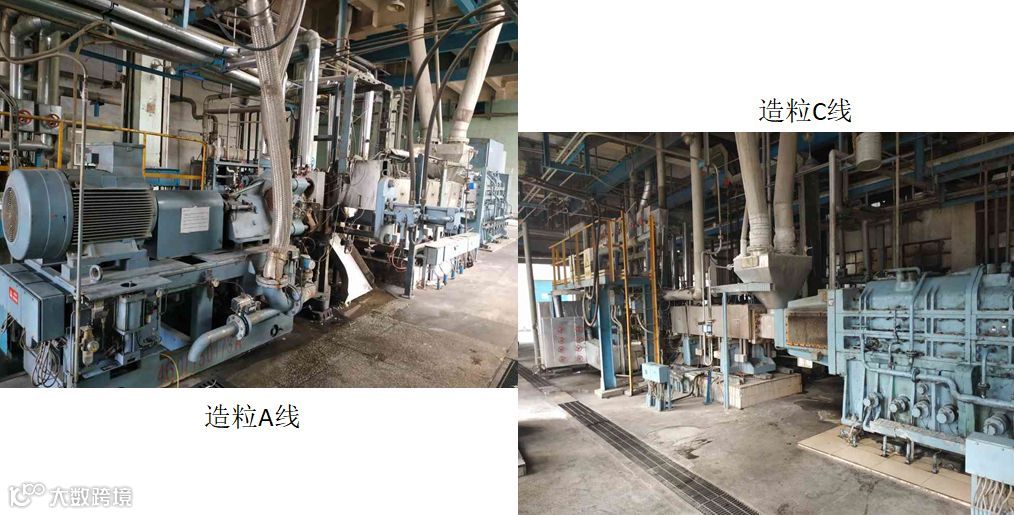

国内茂金属产品的开发以大庆石化、齐鲁石化和独山子石化为代表，均采用气相法生产。独山子石化茂金属产品主要应用方向为薄膜，齐鲁石化茂金属产品应用涉及薄膜、管材、滚塑制品等。

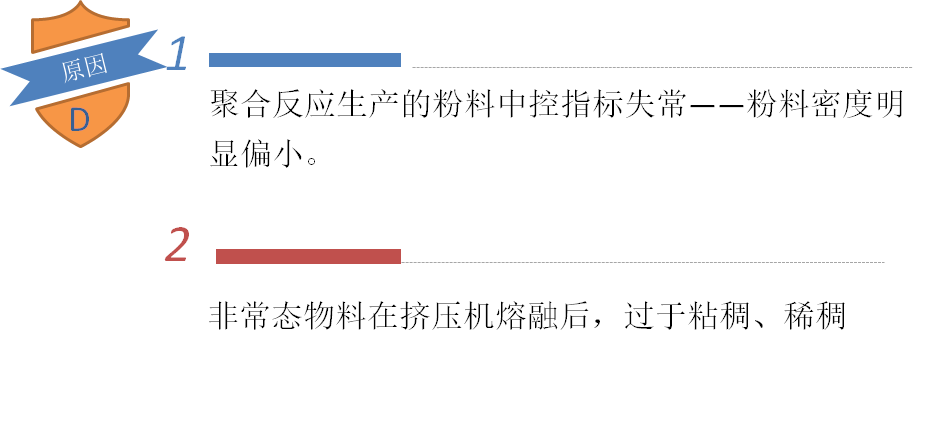

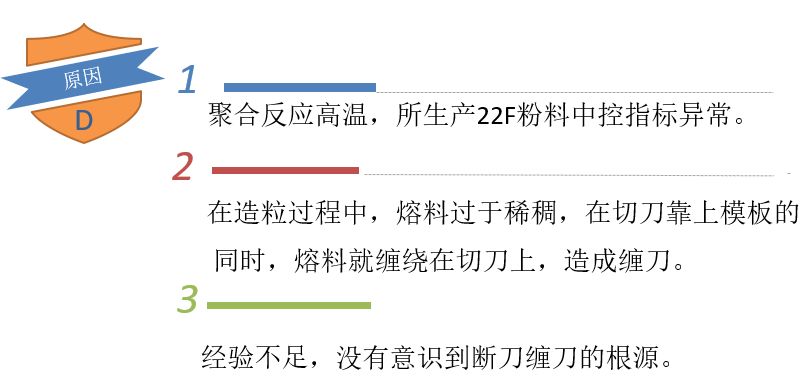

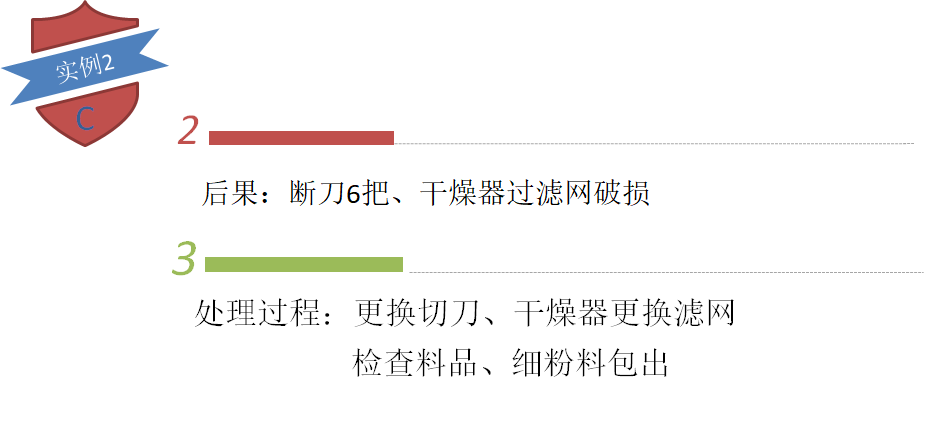

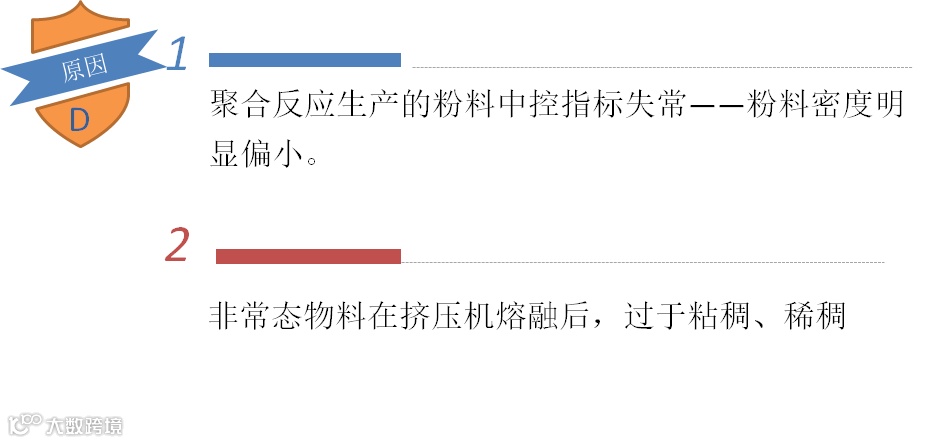

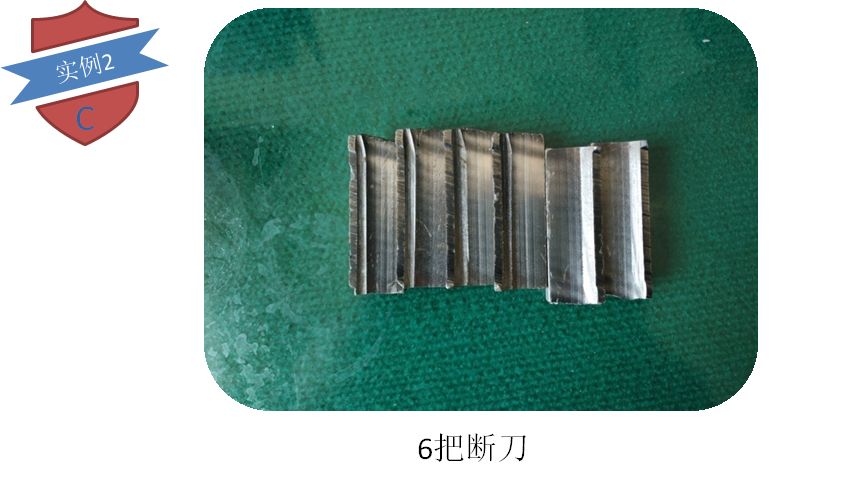

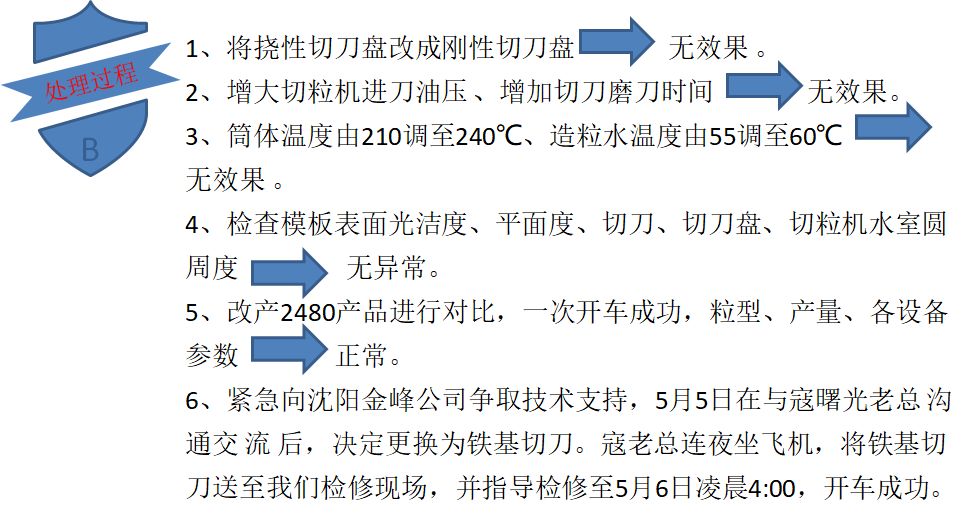

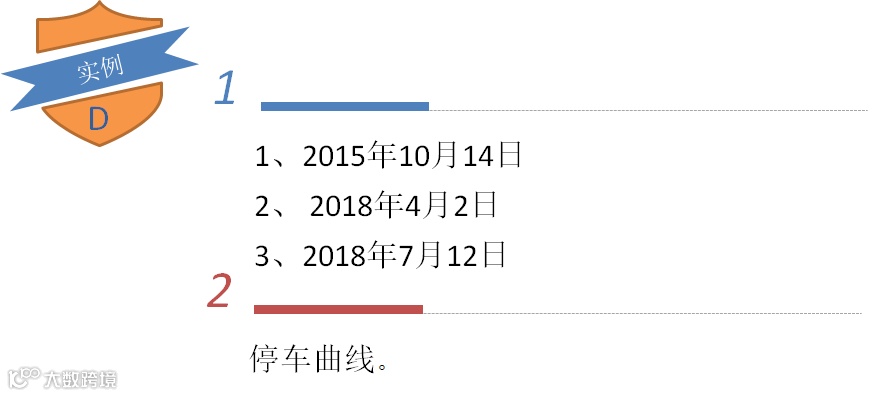

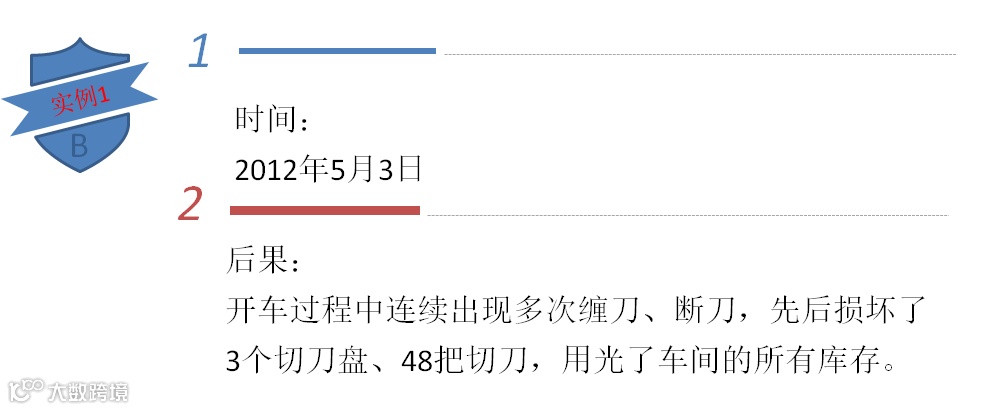

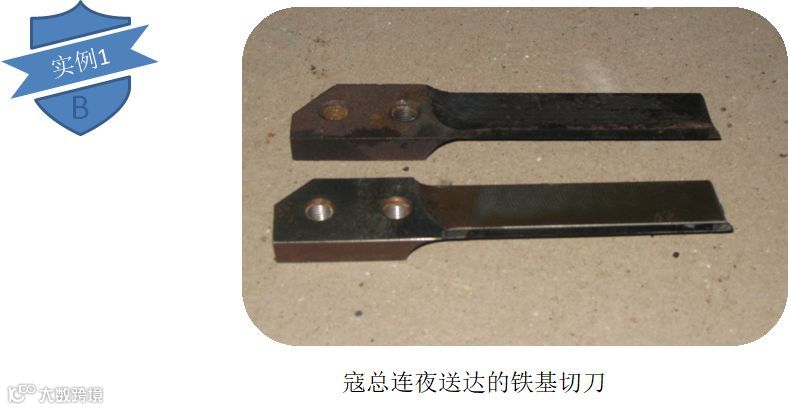

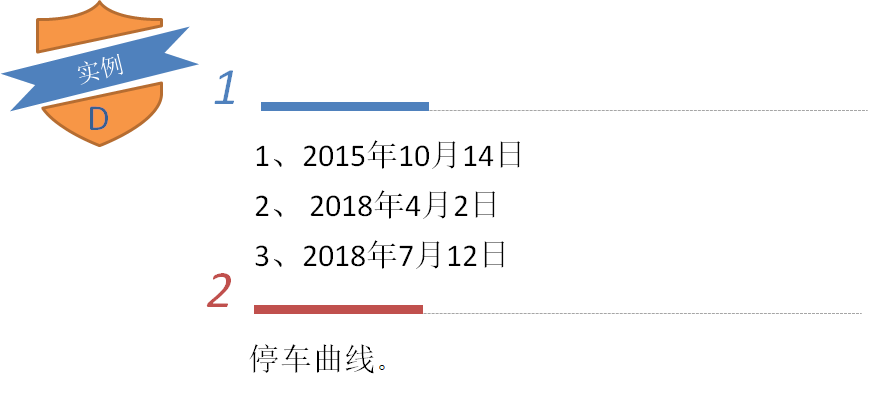

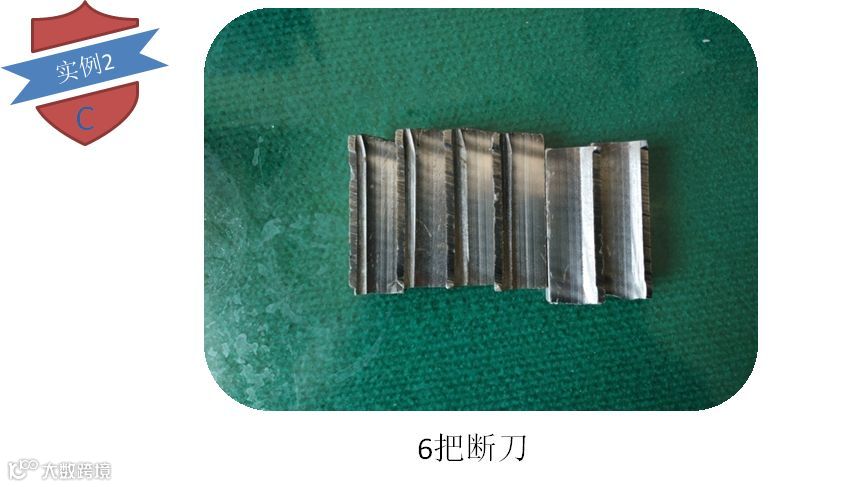

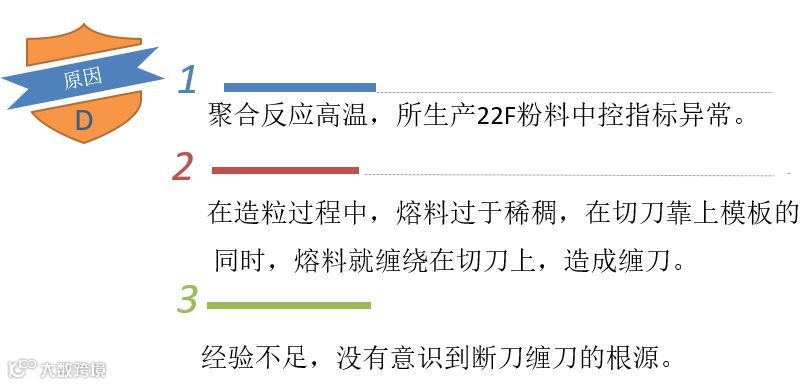

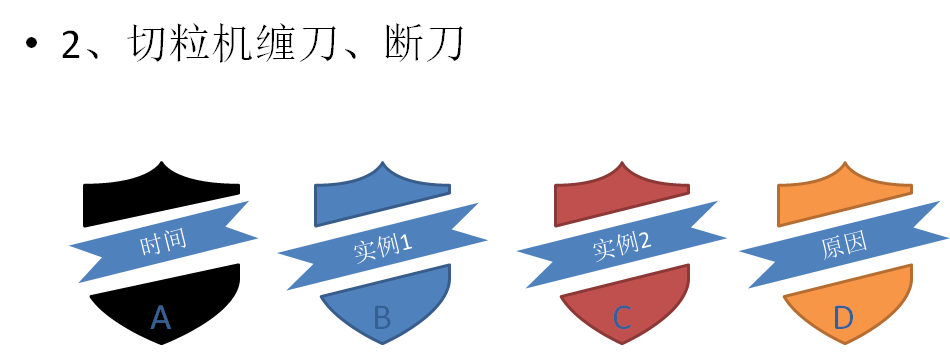

1、生产茂金属产品时一定要严控粉料的中控指标，一旦出现密度、指数、聚合温度等异常，极易引起造粒机组的垫刀、缠刀。

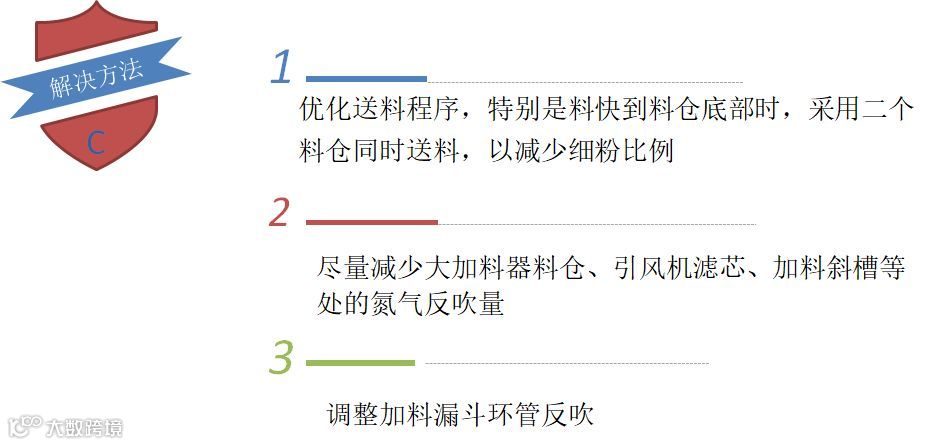

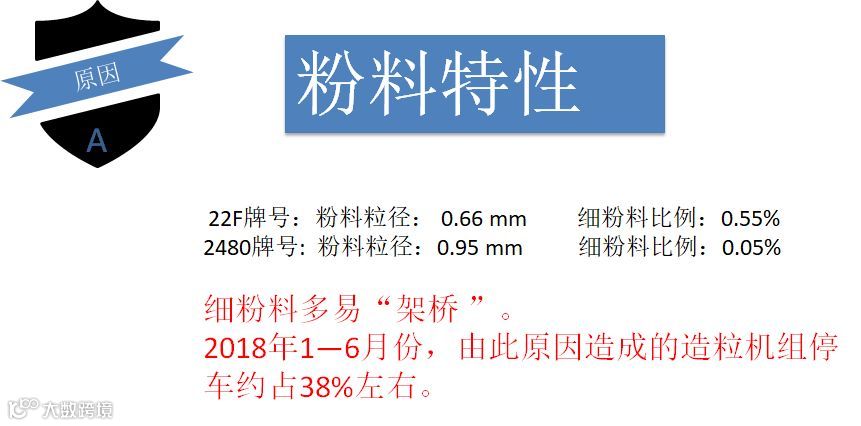

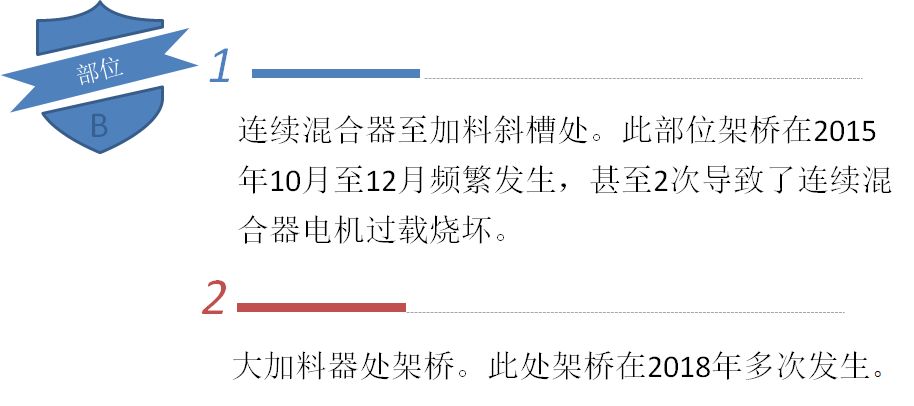

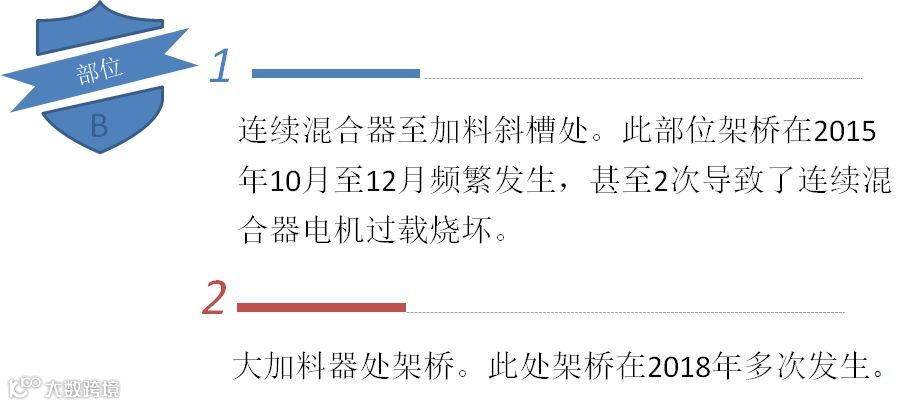

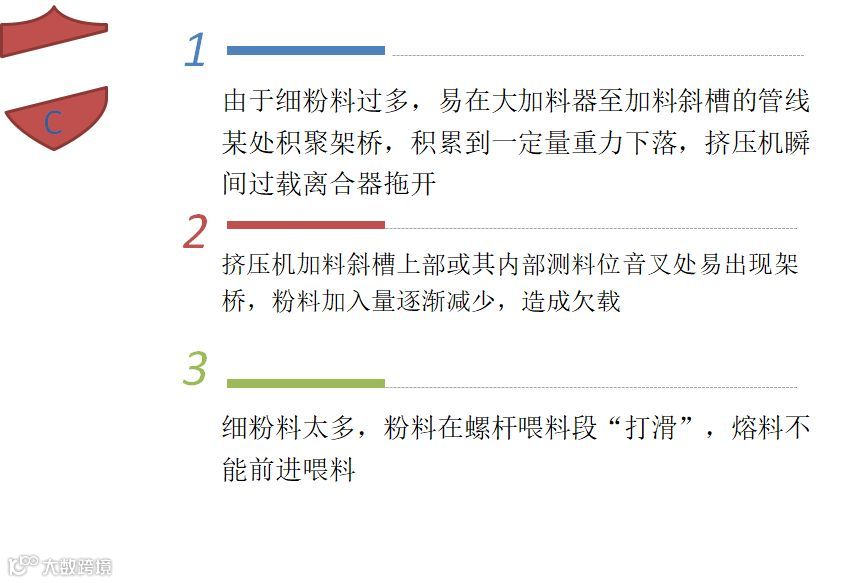

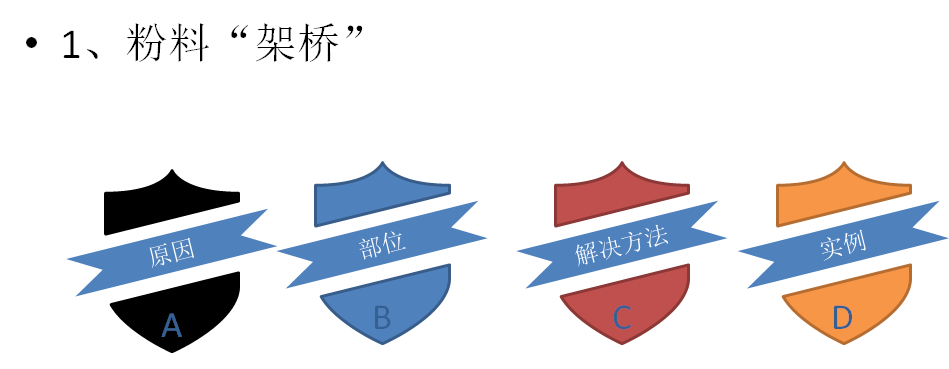

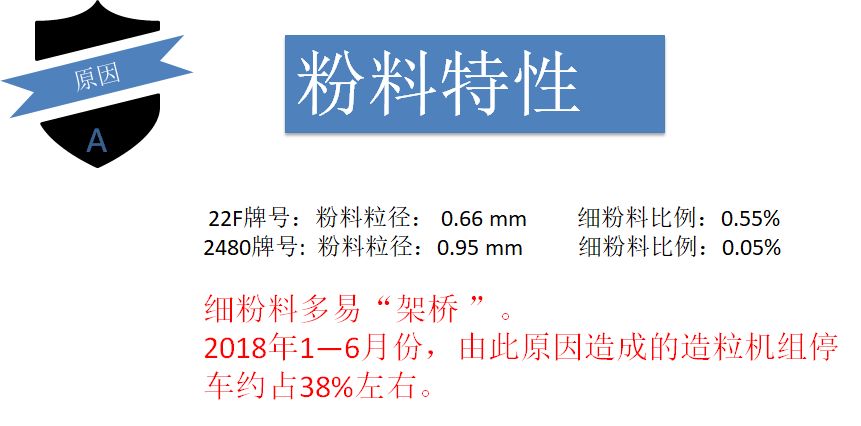

2、严控大加料器、引风机、下料斜槽等点的反吹气量，尽量将反吹量调至最低，以免引起“架桥”。

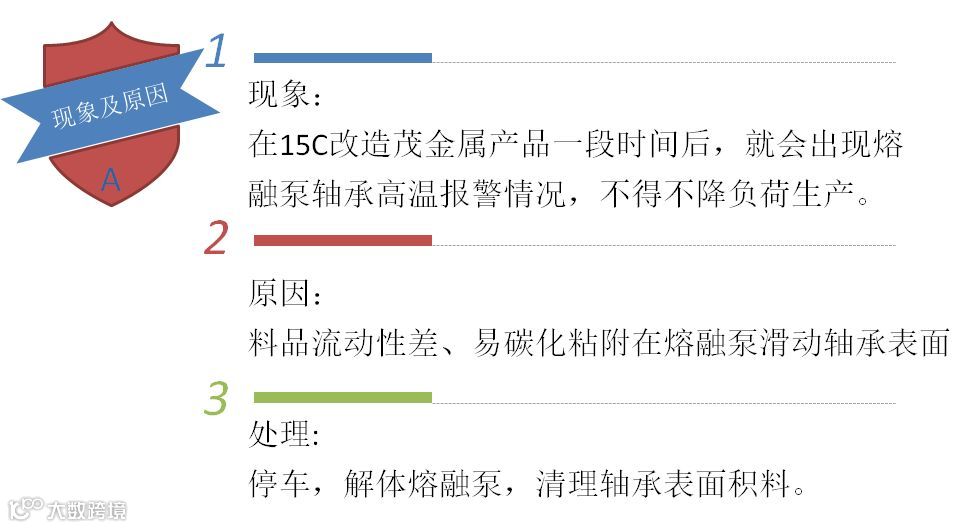

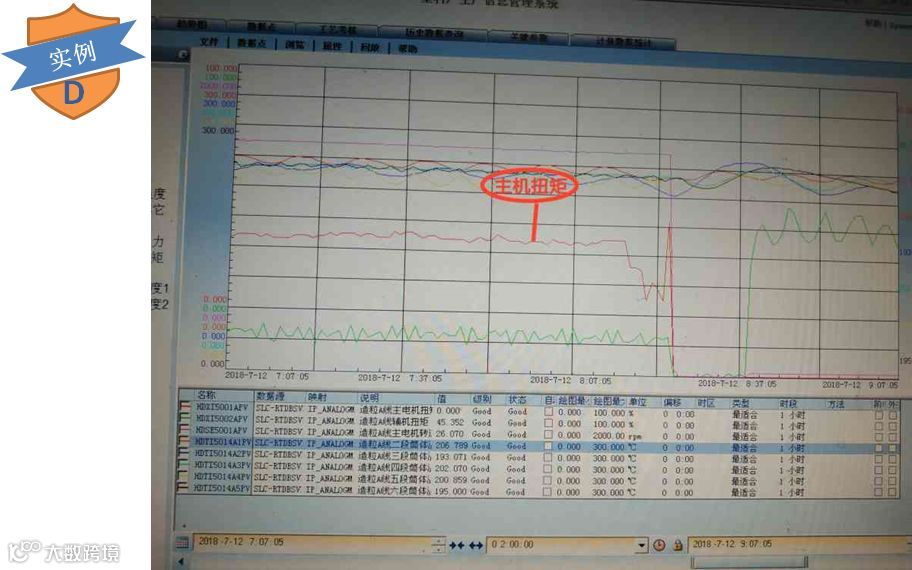

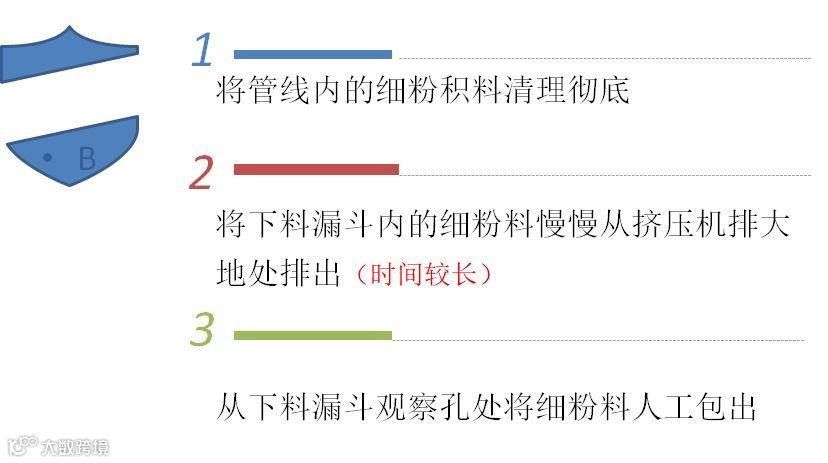

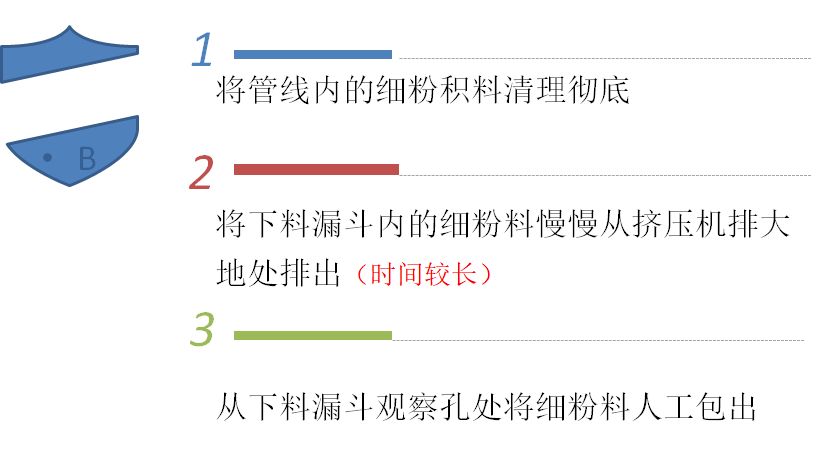

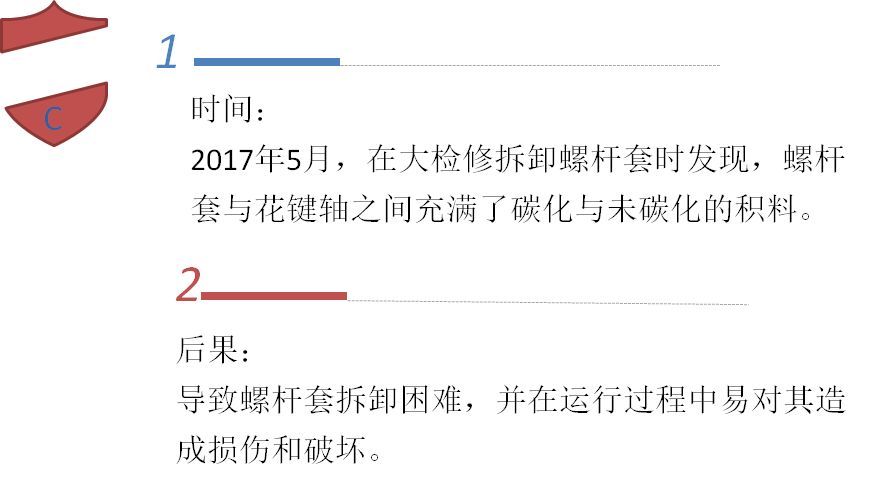

3、定期清理自大加料器至下料斜槽间的主流程上的设备、管线内壁，以防细粉料粘壁到一定程度坠落引起主机扭矩波动，甚至停车。

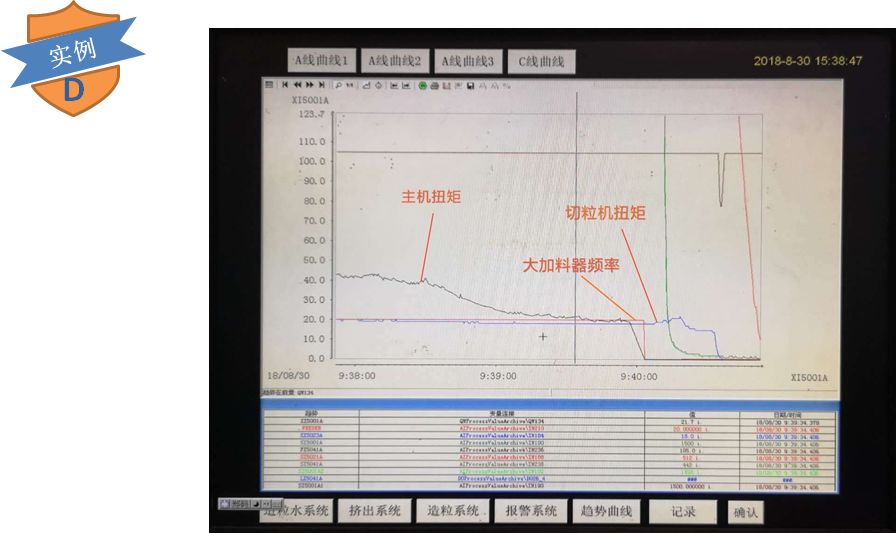

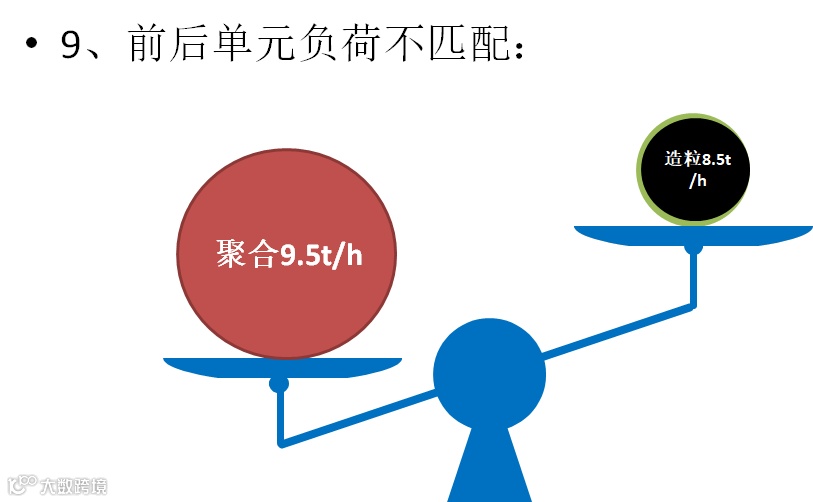

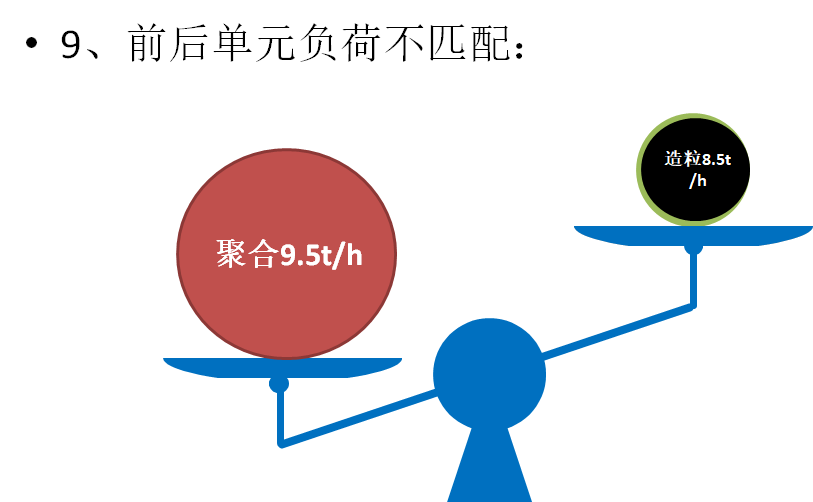

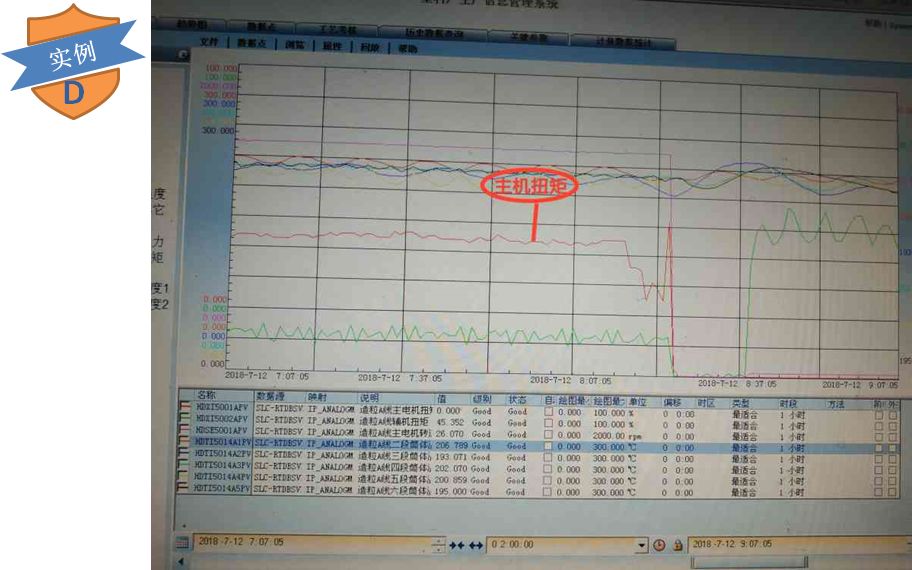

4、适度控制负载，我们控制主机扭矩≤58%，以防细粉料较多或不均匀引起负荷波动。

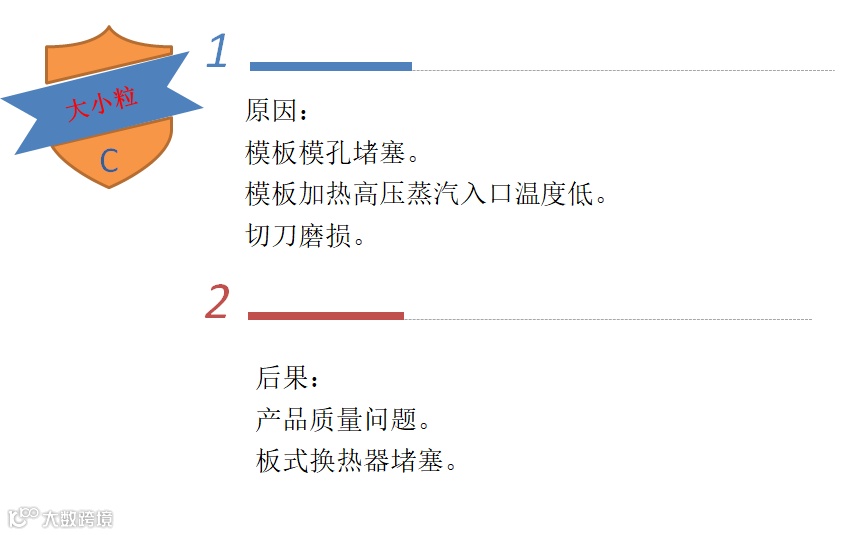

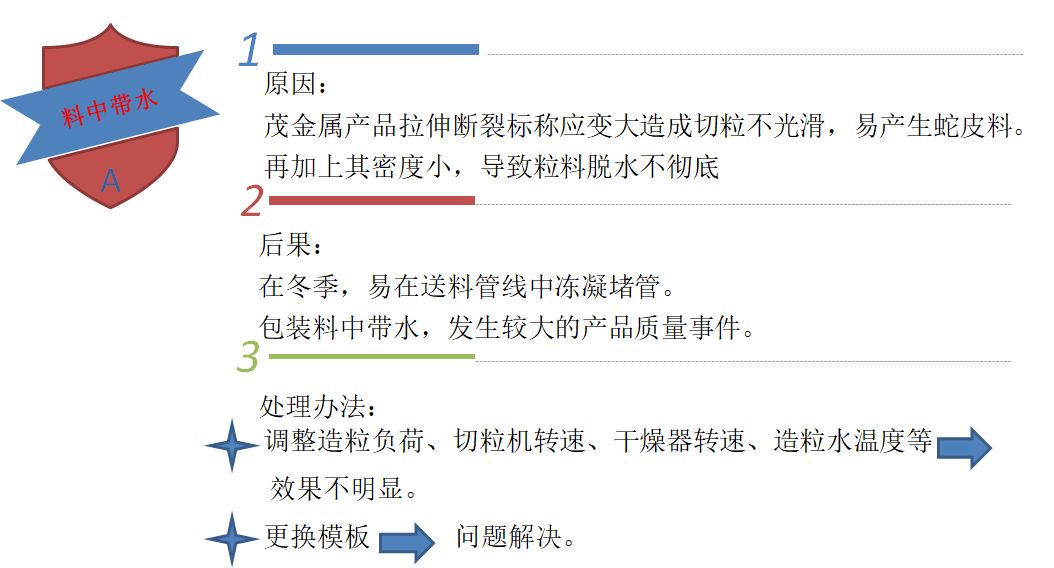

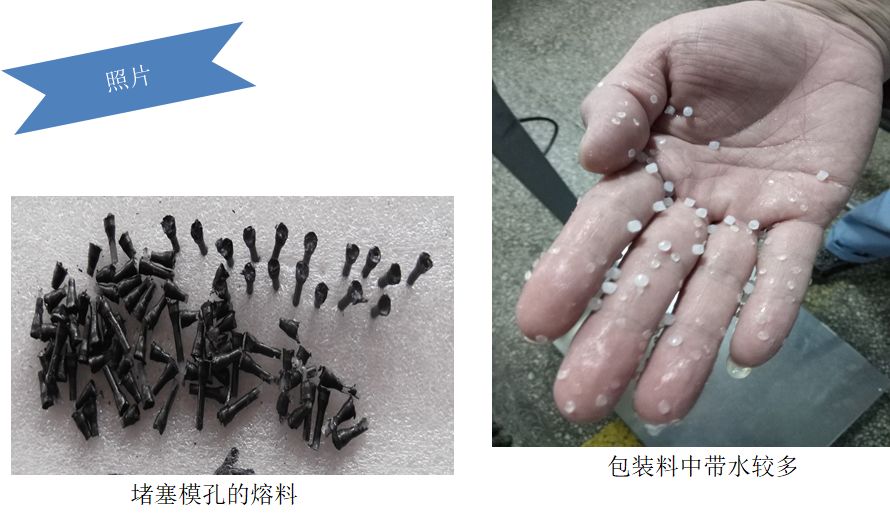

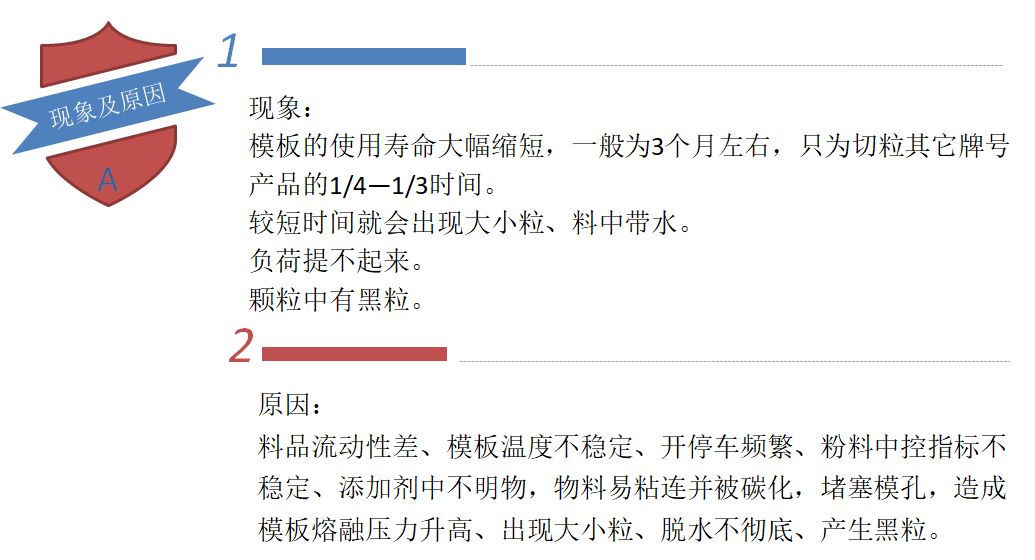

5、定期更换模板。切粒茂金属产品的模板使用周期大约是2480等料品的1/4—1/3。

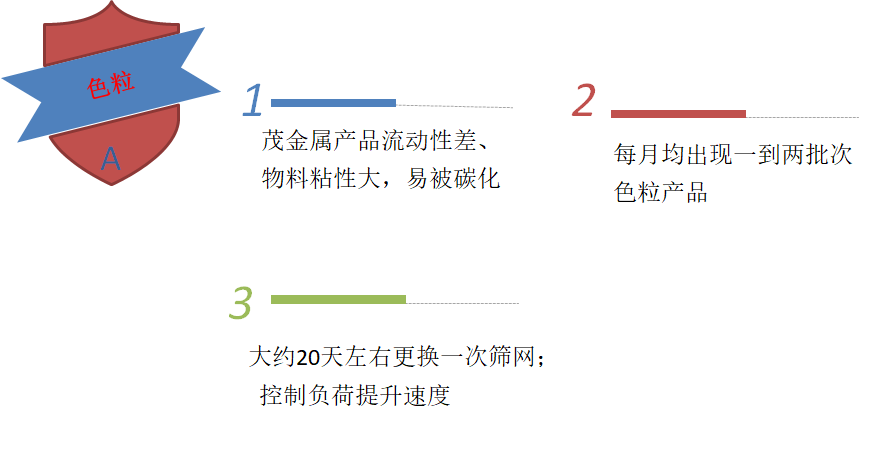

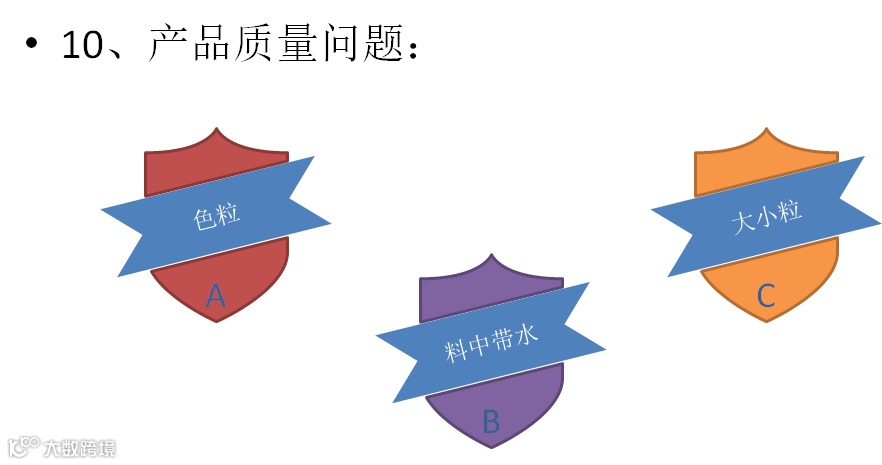

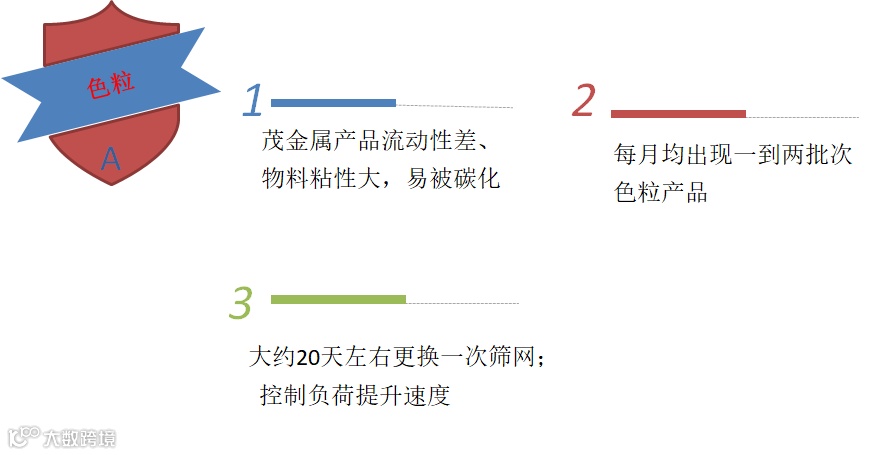

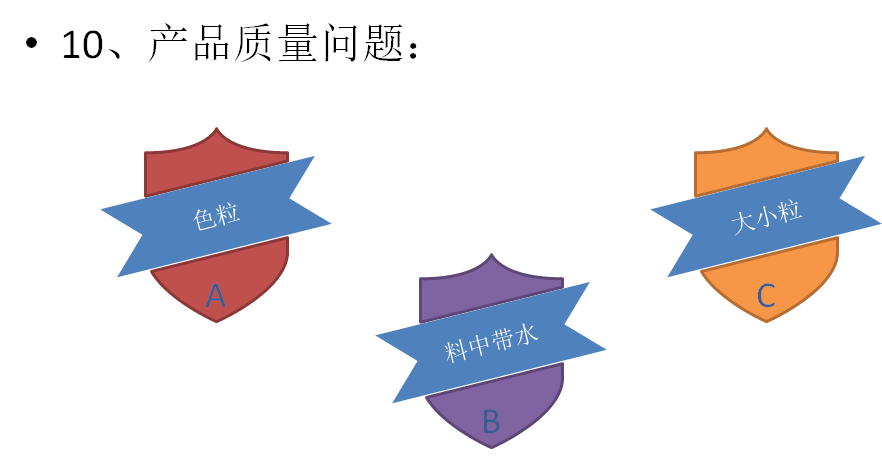

6、定期切换筛网，以防粒料出现色粒，影响产品质量。
1、2017年9月底，造粒A线连续多次出现垫刀。多方查找原因均未有明确的、合适的答案。此过程中熔融压力正常、粒料形状正常未有拖尾、模板表面及其平面度均无异常，但更换模板后垫刀现象消除。

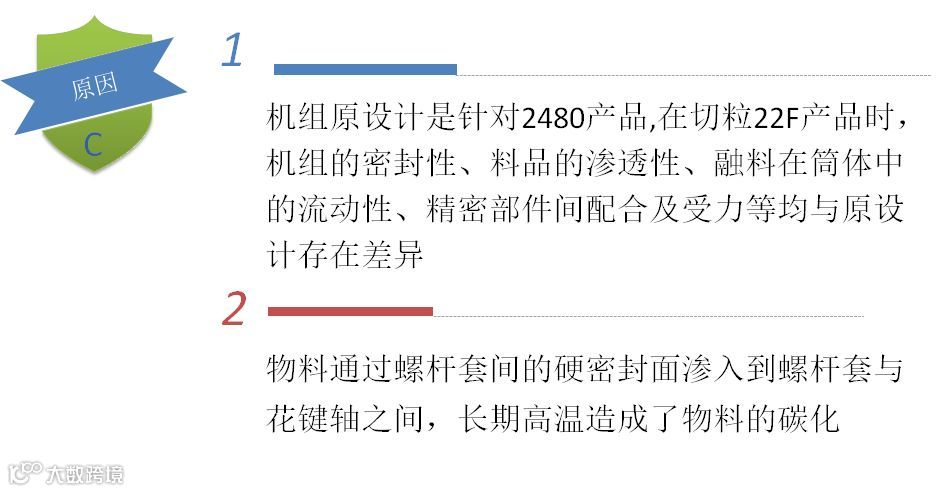

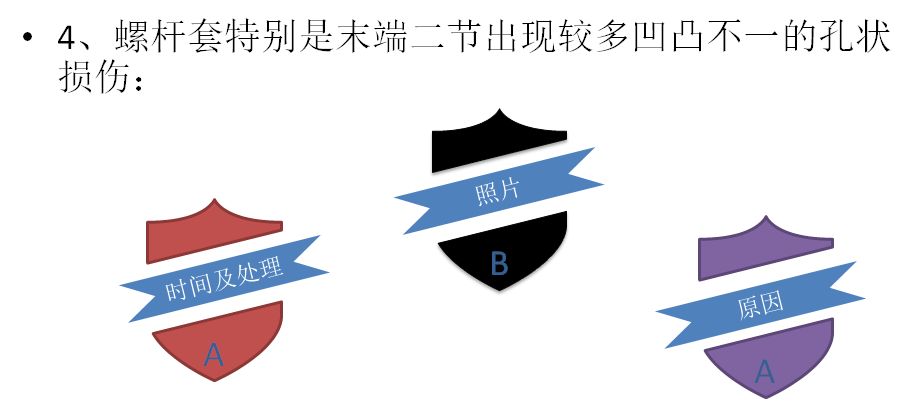

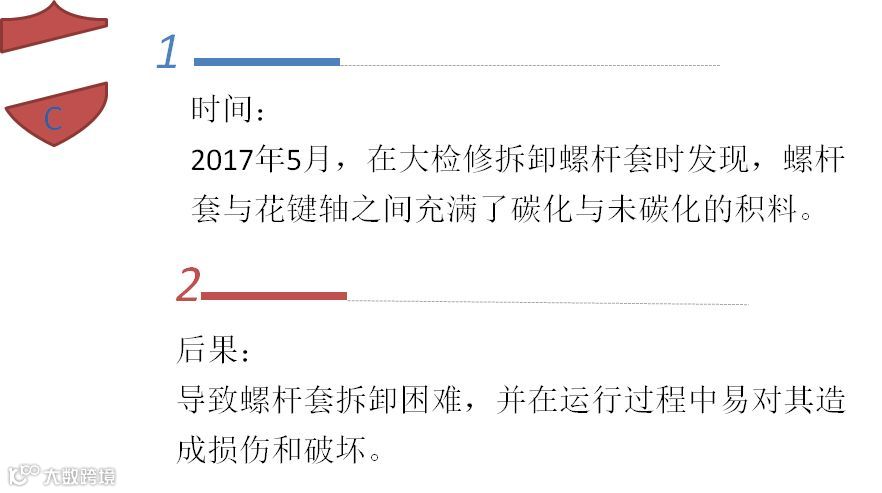

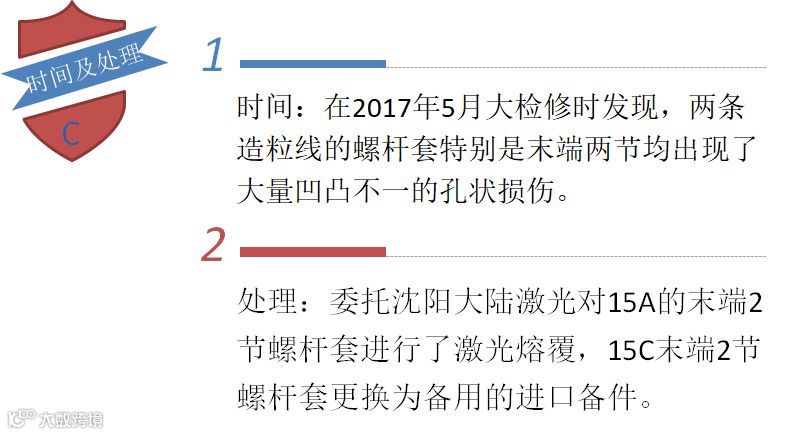

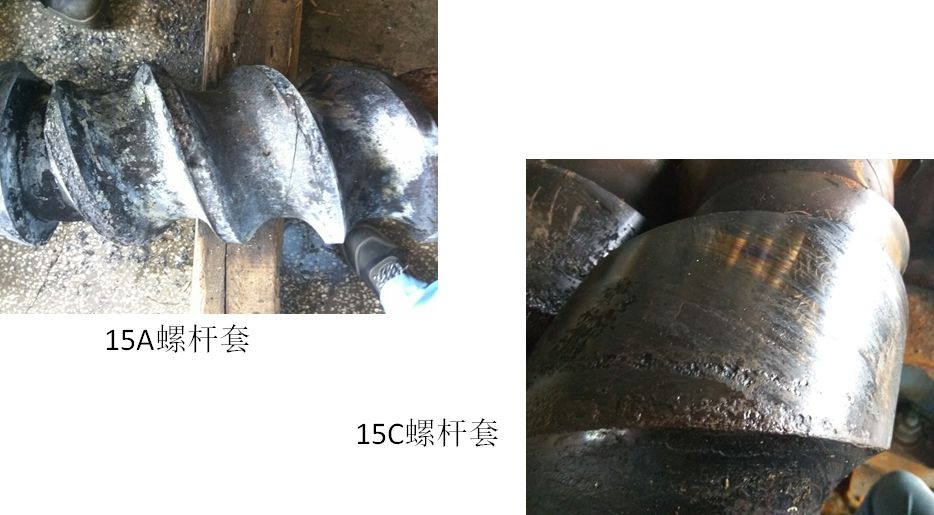

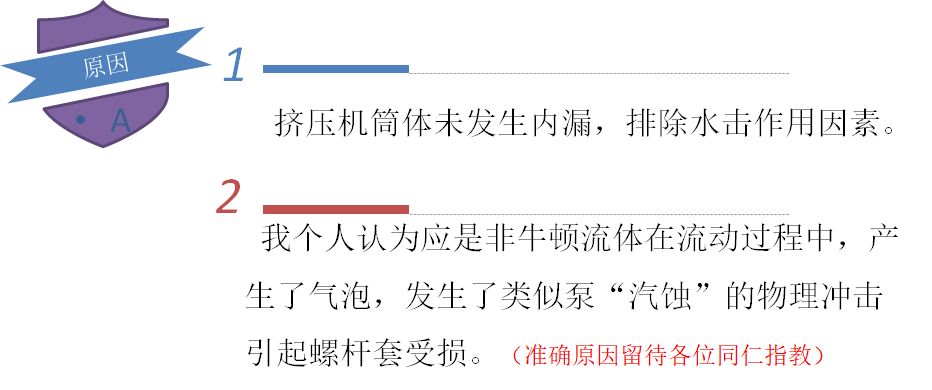

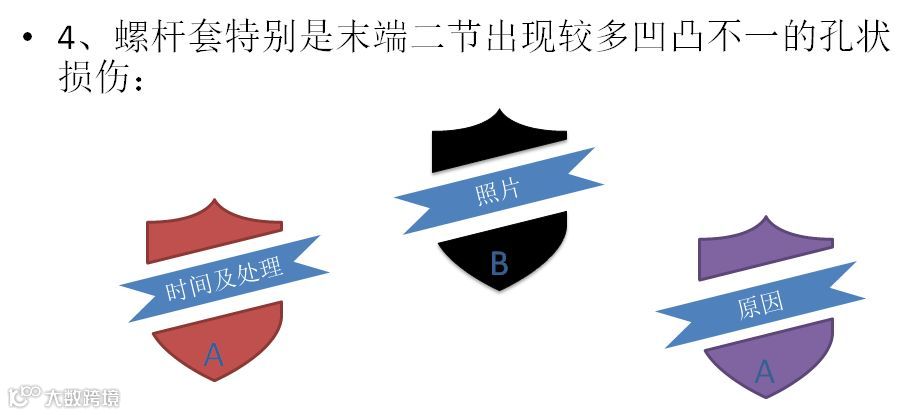

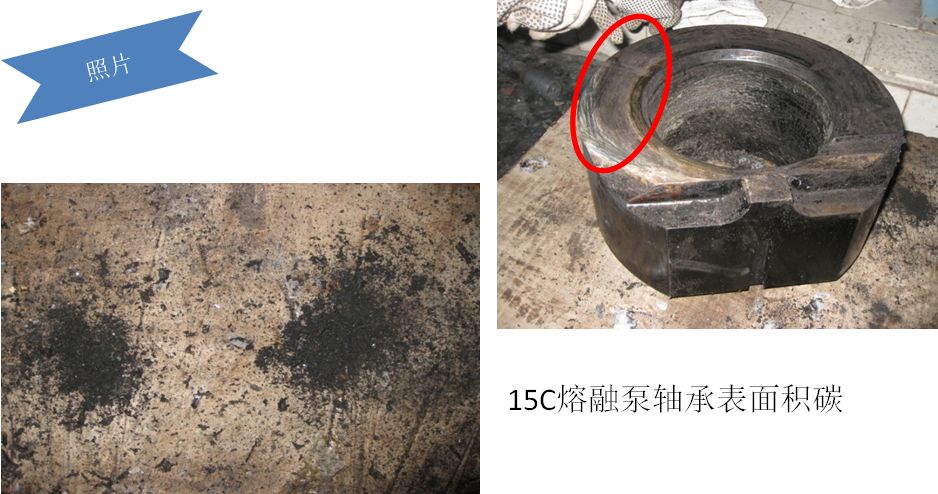

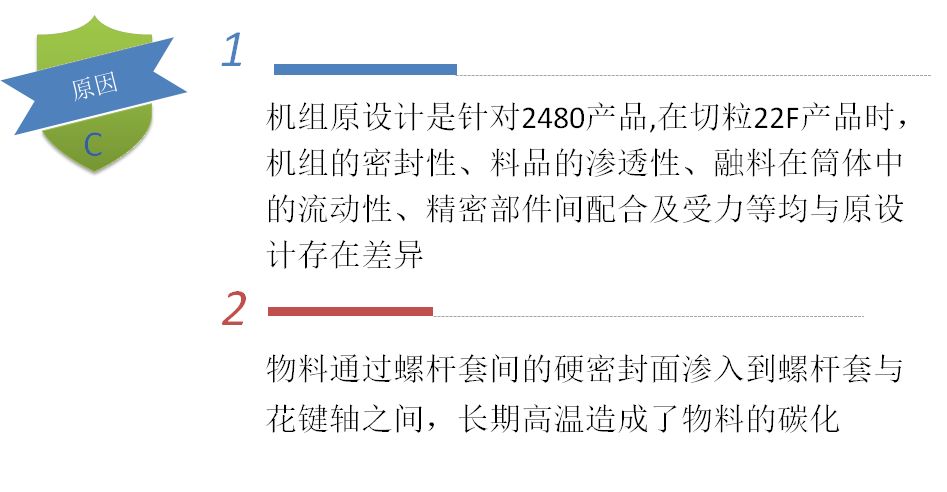

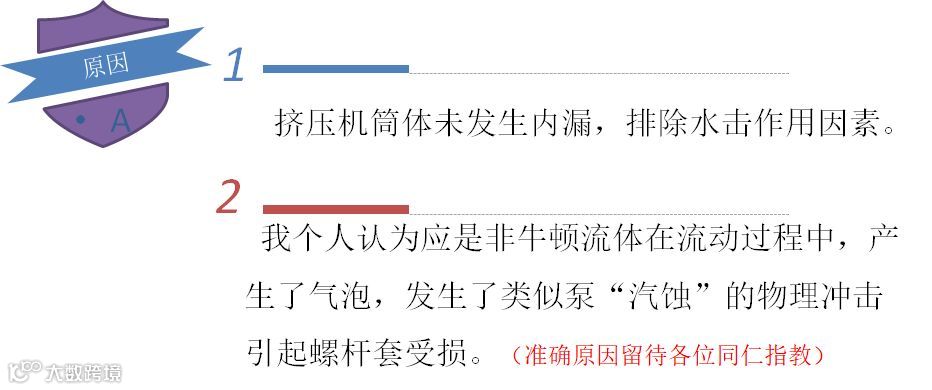

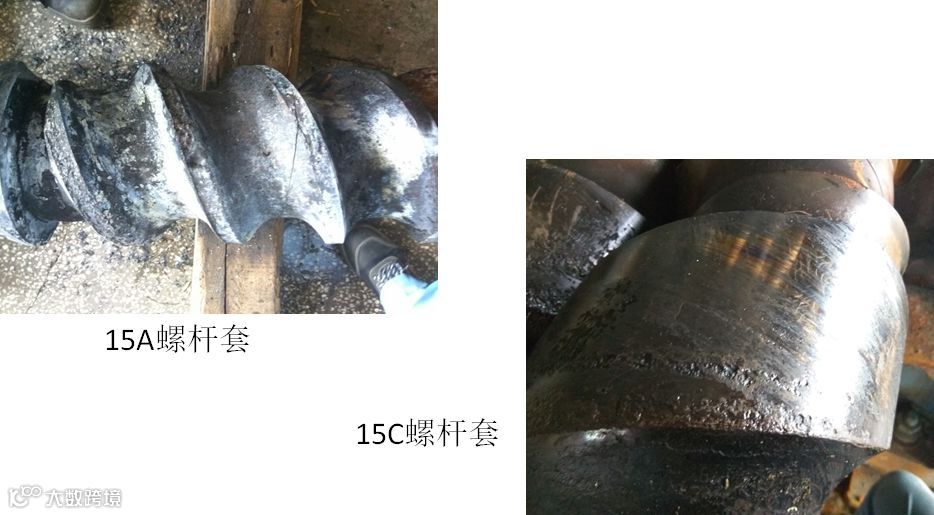

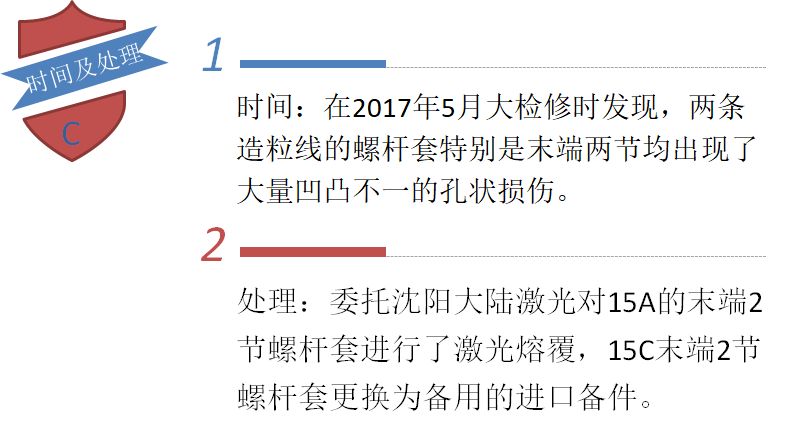

2、挤压机螺杆套特别是末端两节均出现了大量凹凸不一的孔状损伤，形成原因不明。
3、对于挤压机筒体的支座有无必要定期对其同心度进行复核。
4、切粒茂金属产品时，造粒水温度、模板温度、模板前熔融压力、第五段筒体温度等有无成熟的数值或范围。
来源|聚烯烃人
声明|本文观点不代表聚烯堂，若该文章涉及版权问题，请及时联系我们，我们将第一时间予以删除。
