设计O型密封圈的结构需要考虑以下几个关键步骤：
计算密封槽尺寸：根据零件的尺寸和密封要求，计算出适合的密封槽尺寸，包括槽宽、槽深等参数。

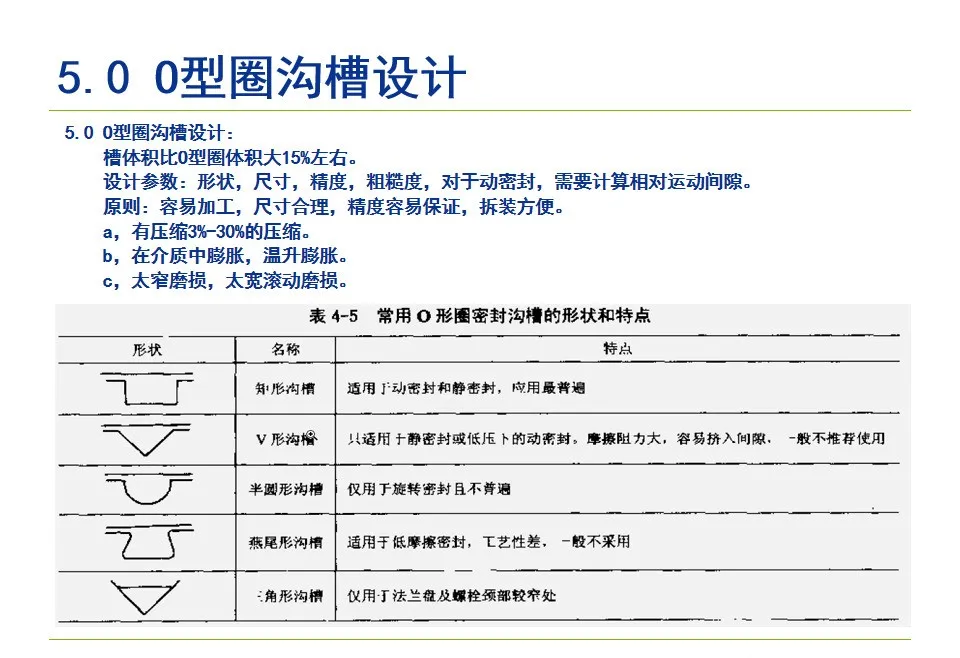

O型密封圈沟

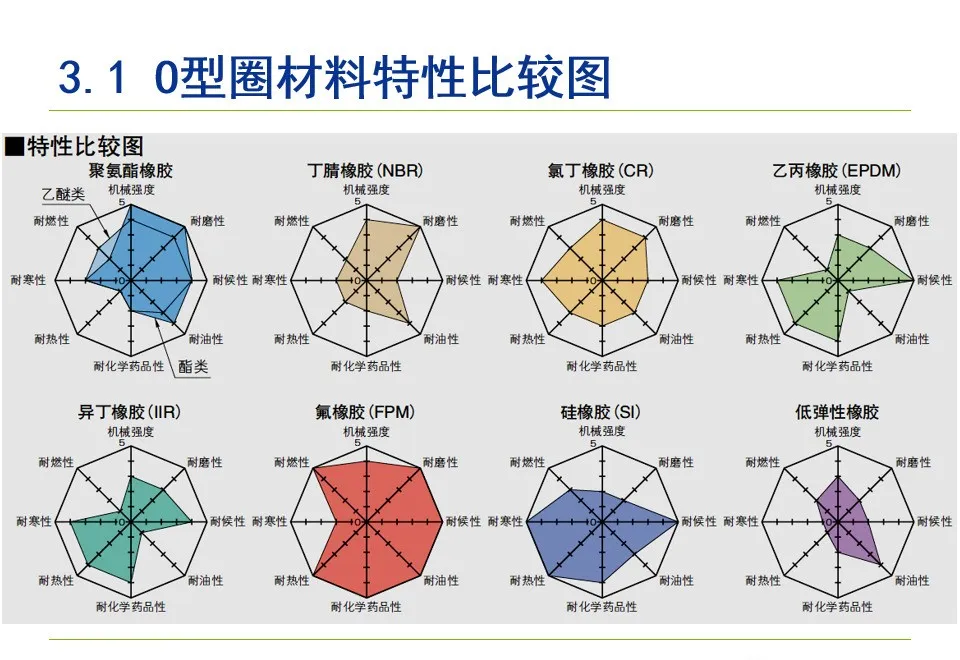

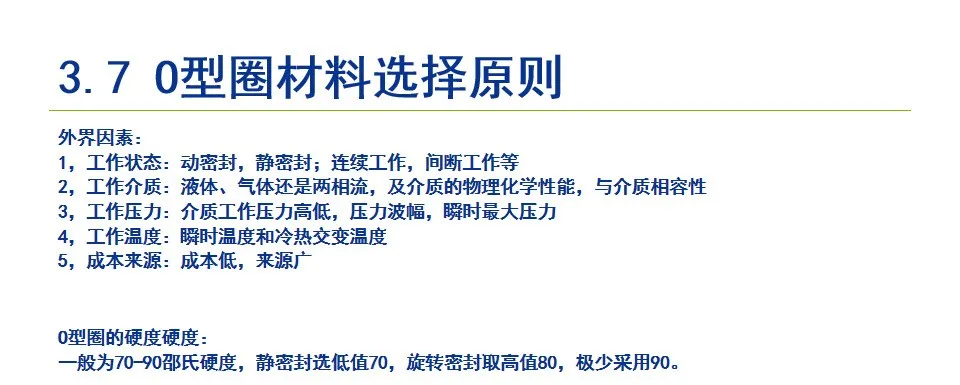

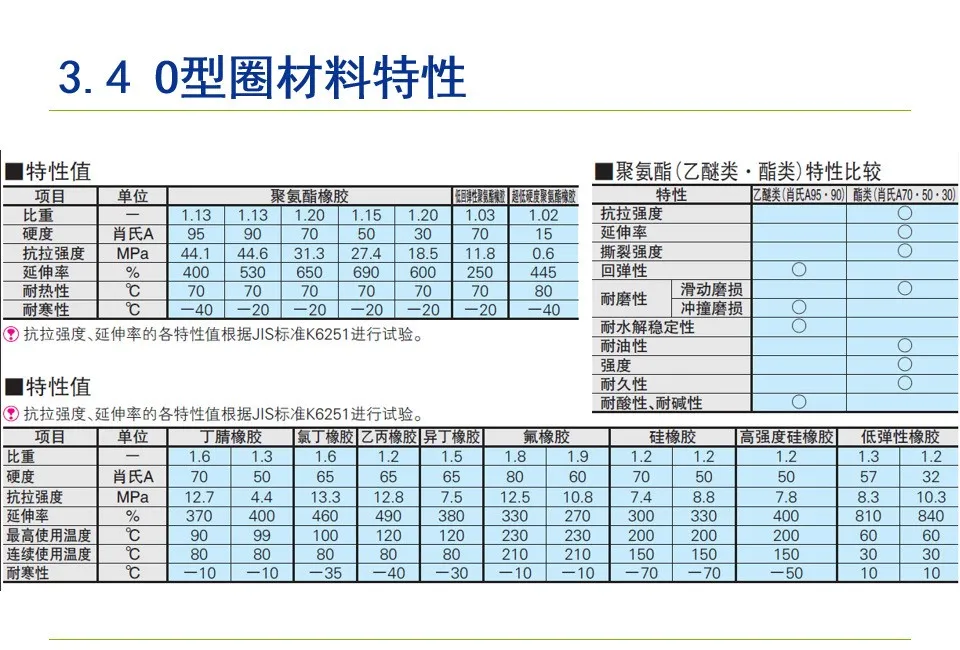

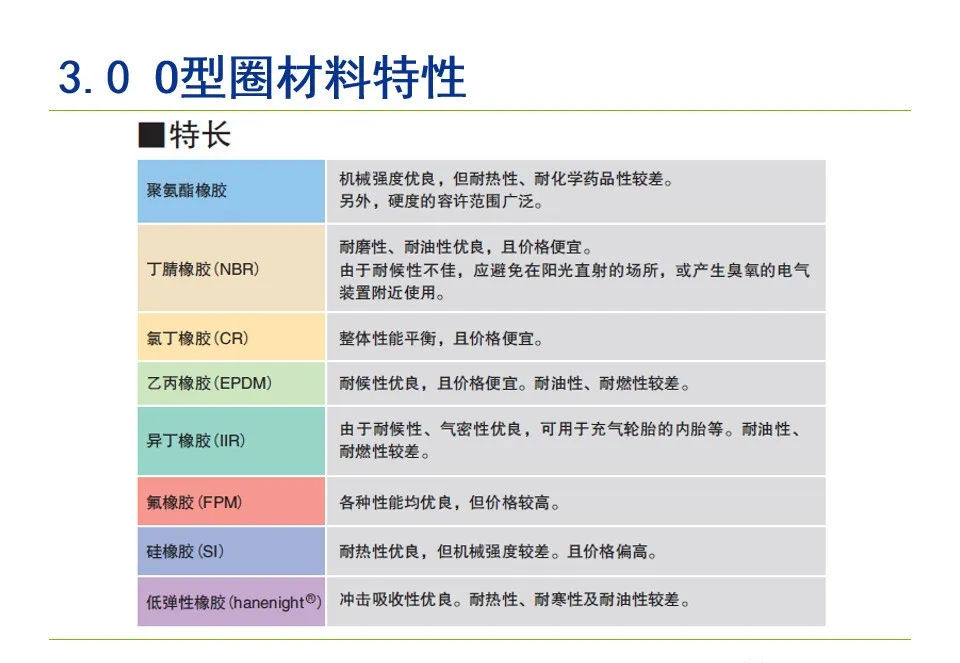

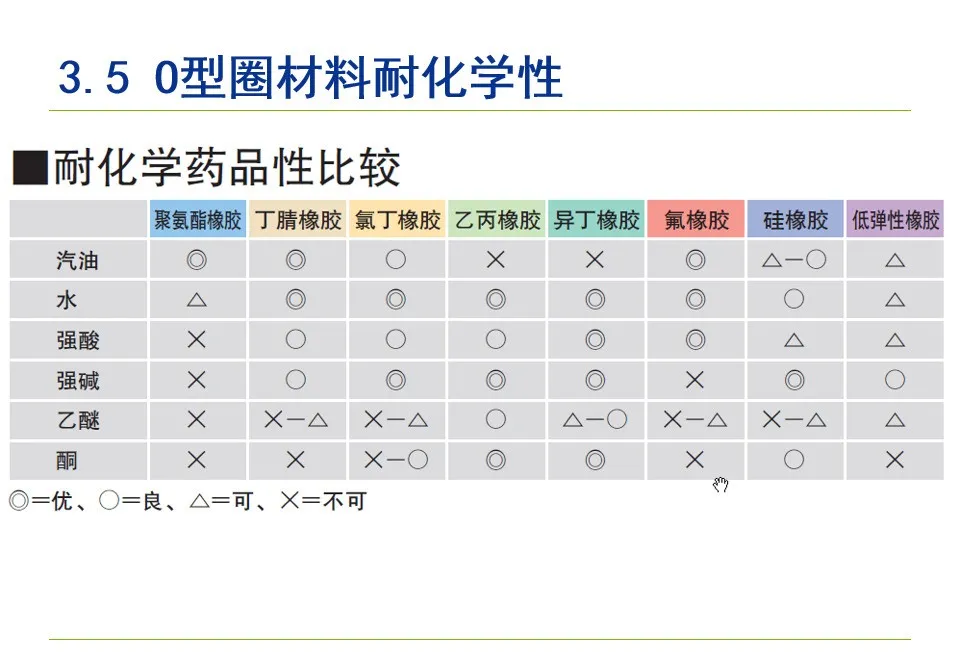

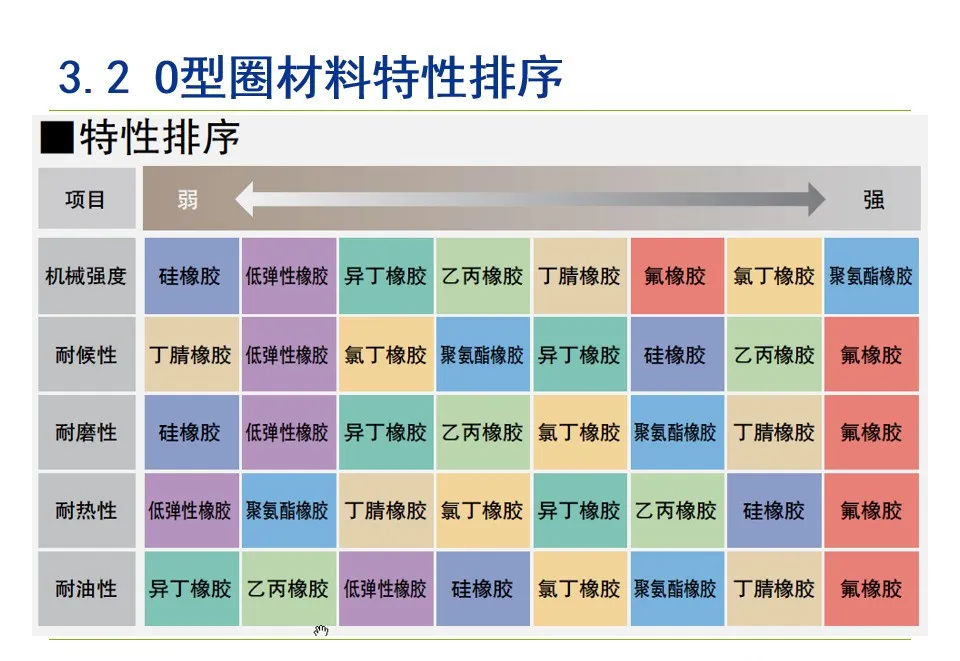

选择材料：根据工作条件（如温度、压力、介质等）选择合适的材料。例如，氟橡胶适用于高温高压环境，硅橡胶适合低温工况。

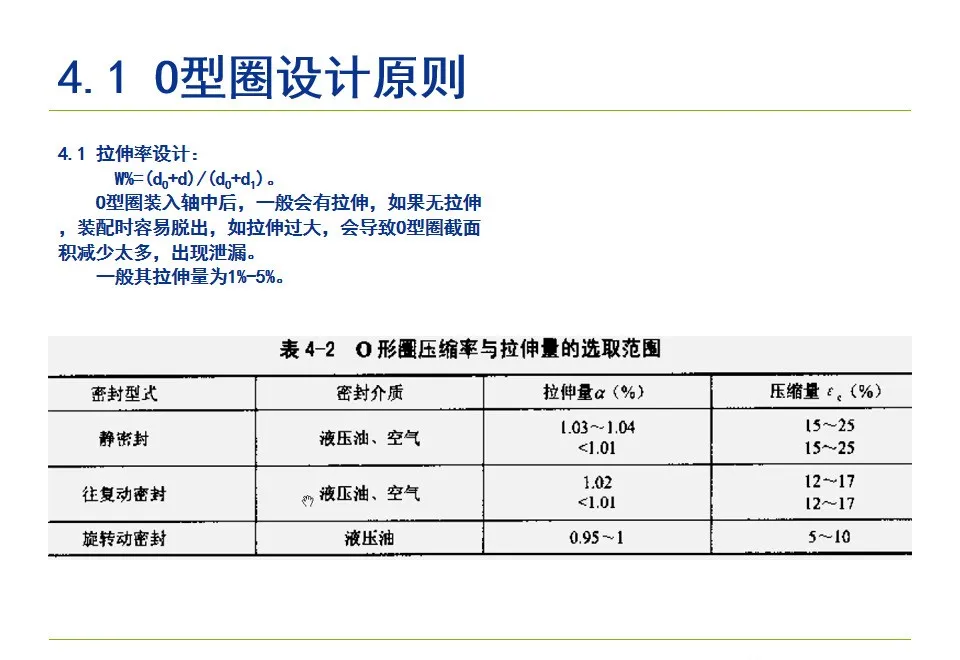

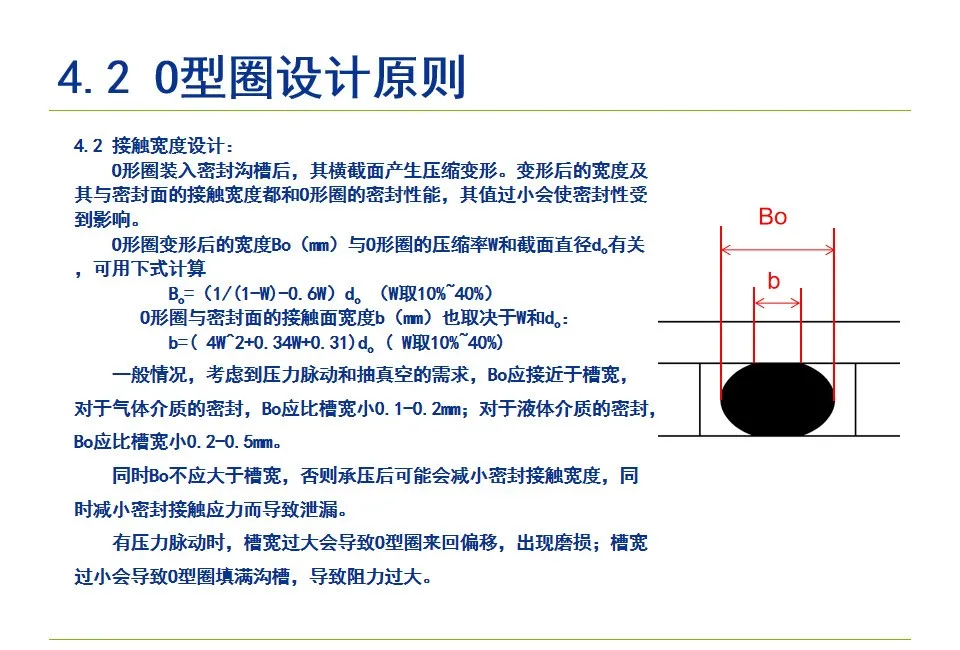

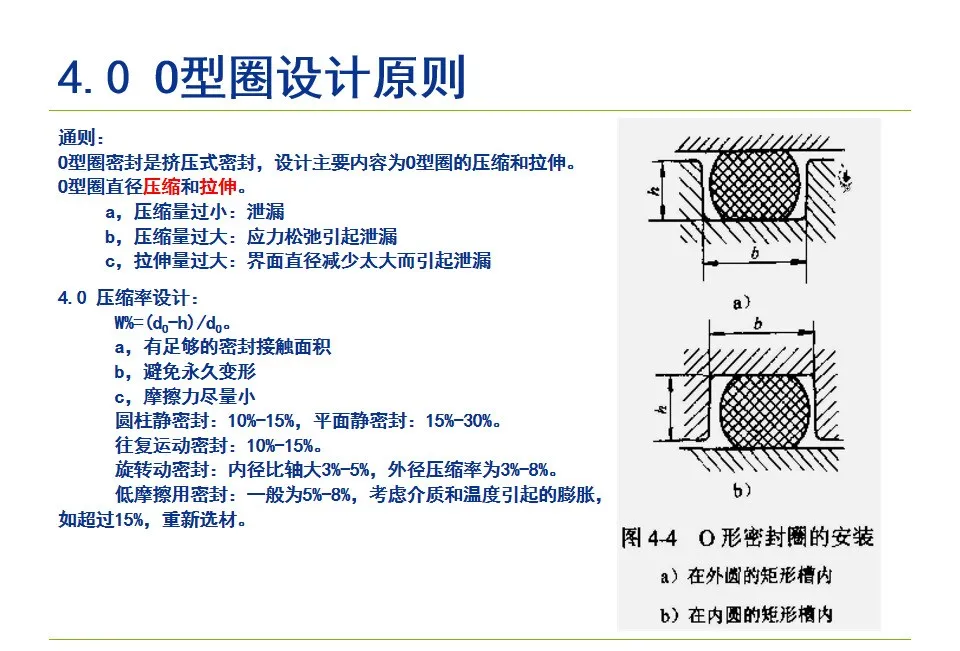

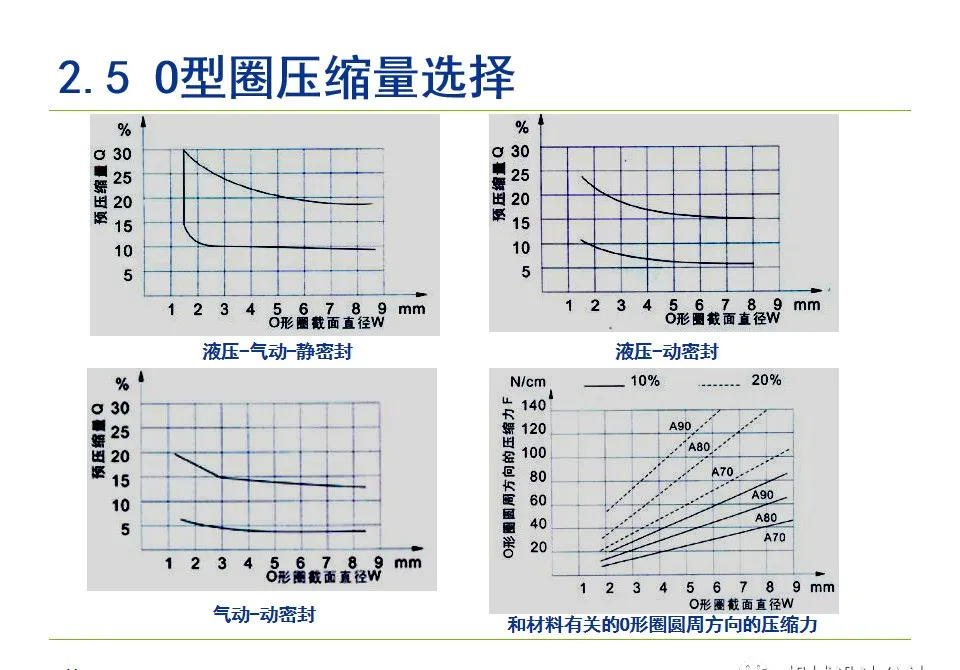

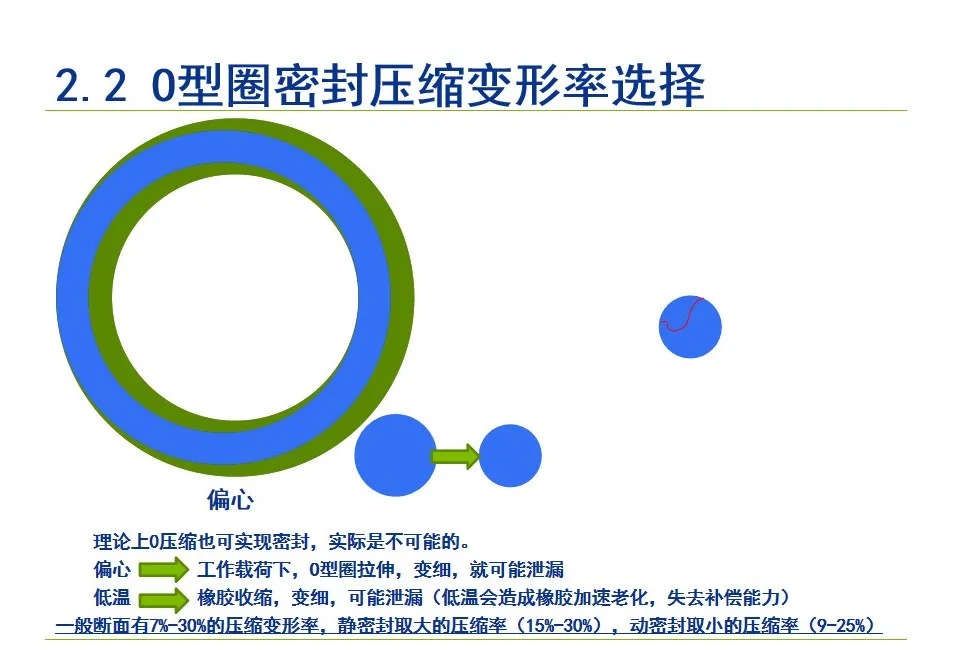

确定压缩率：压缩率是O型圈压缩量与截面直径之比，通常在10%到30%之间。压缩率过高会导致永久变形，过低则可能无法形成有效的密封。

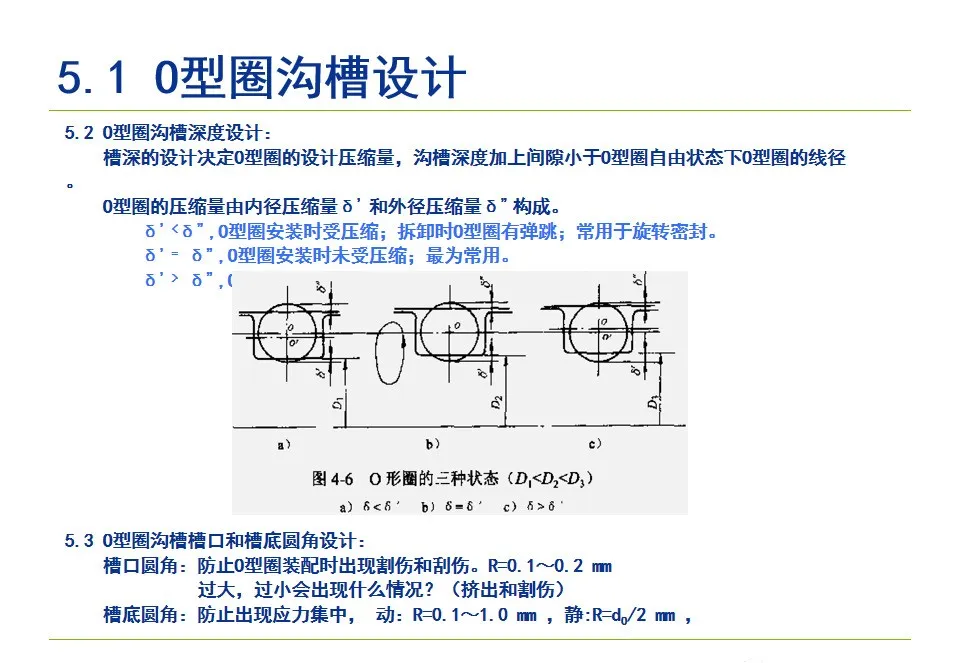

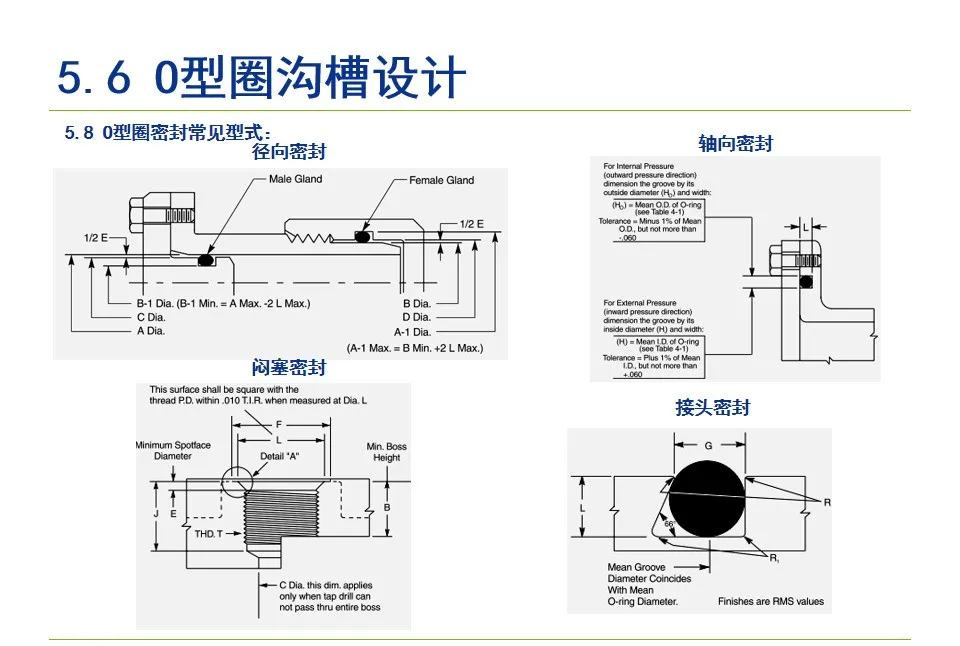

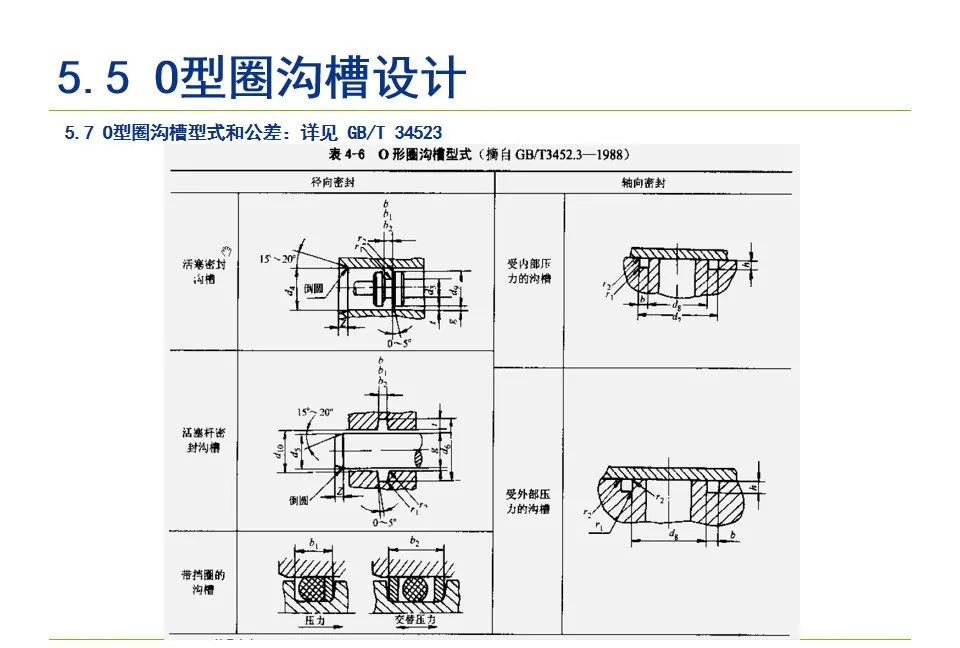

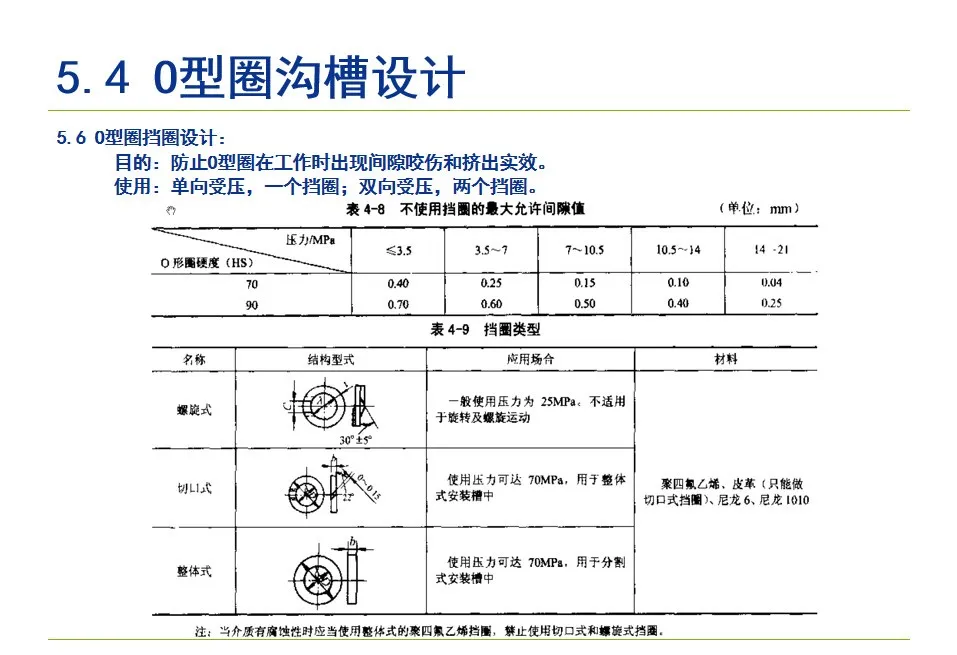

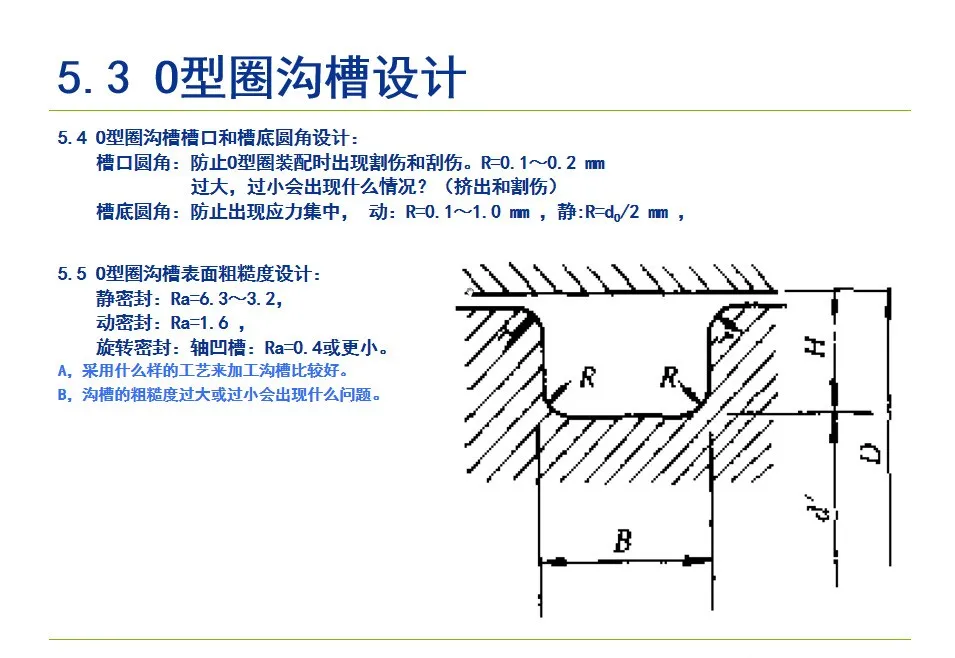

沟槽设计：沟槽的设计需考虑形状、尺寸、精度和粗糙度，以适应O型圈的压缩和膨胀。沟槽底部应倒圆角，以减少应力集中。

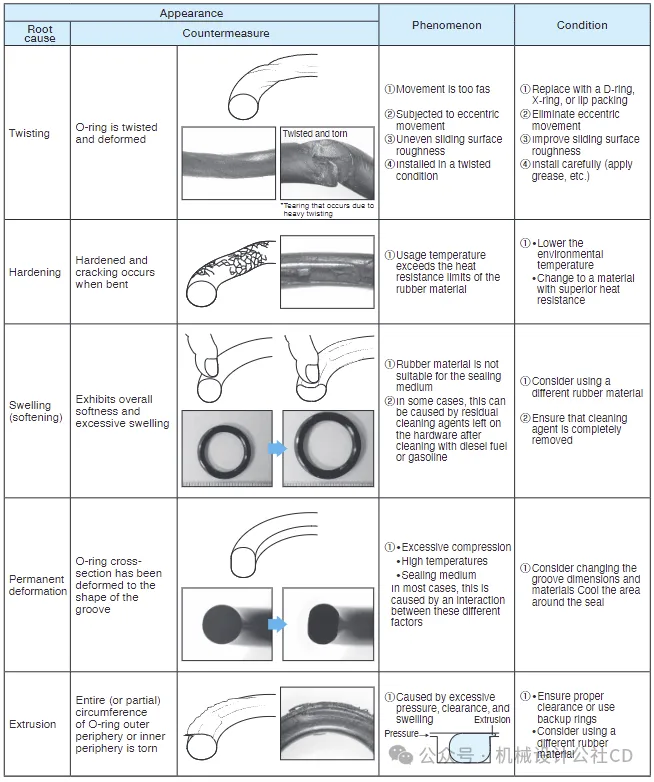

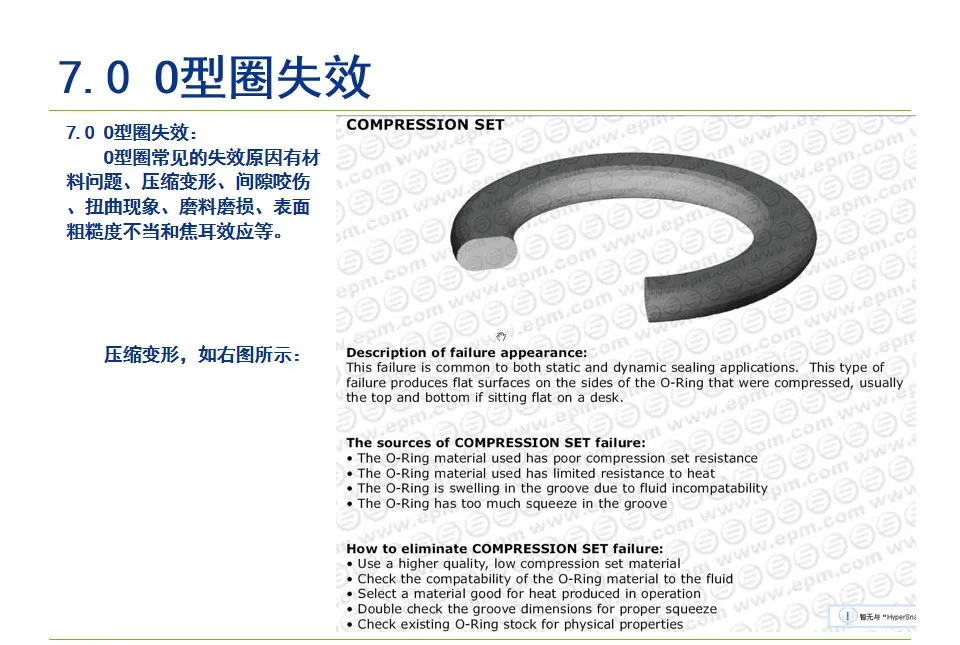

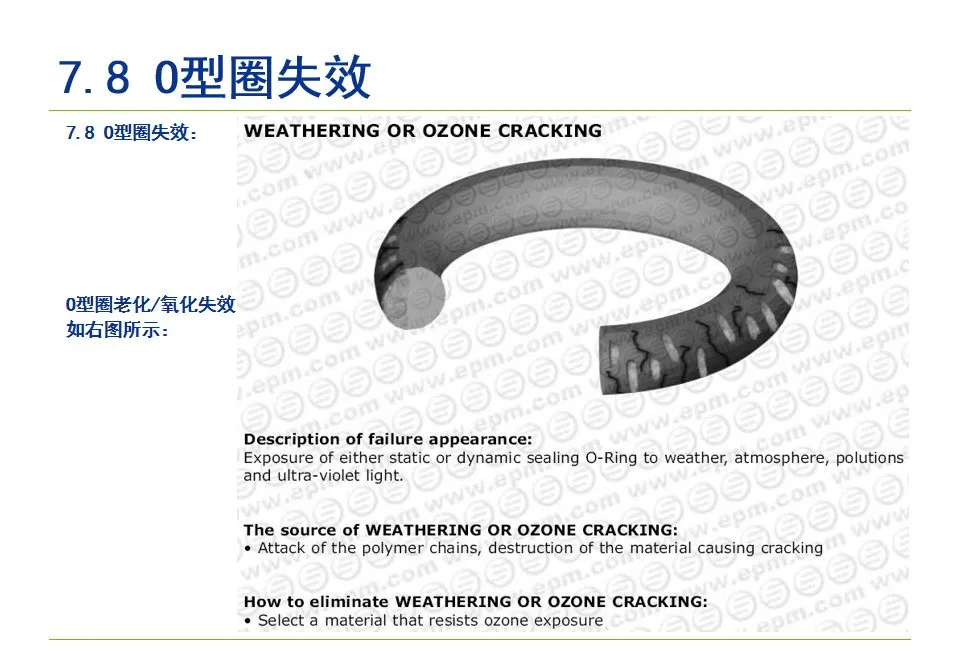

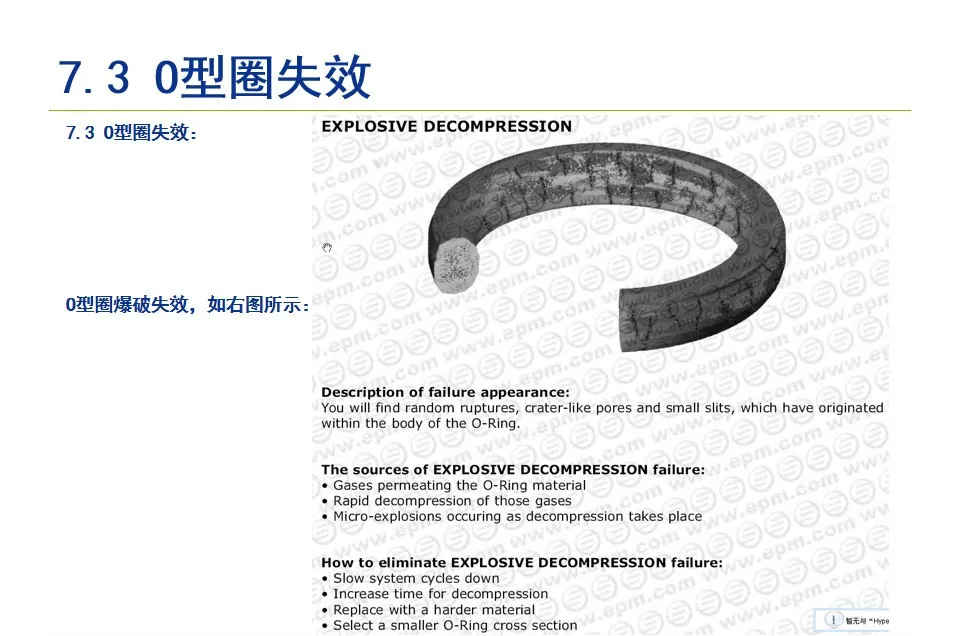

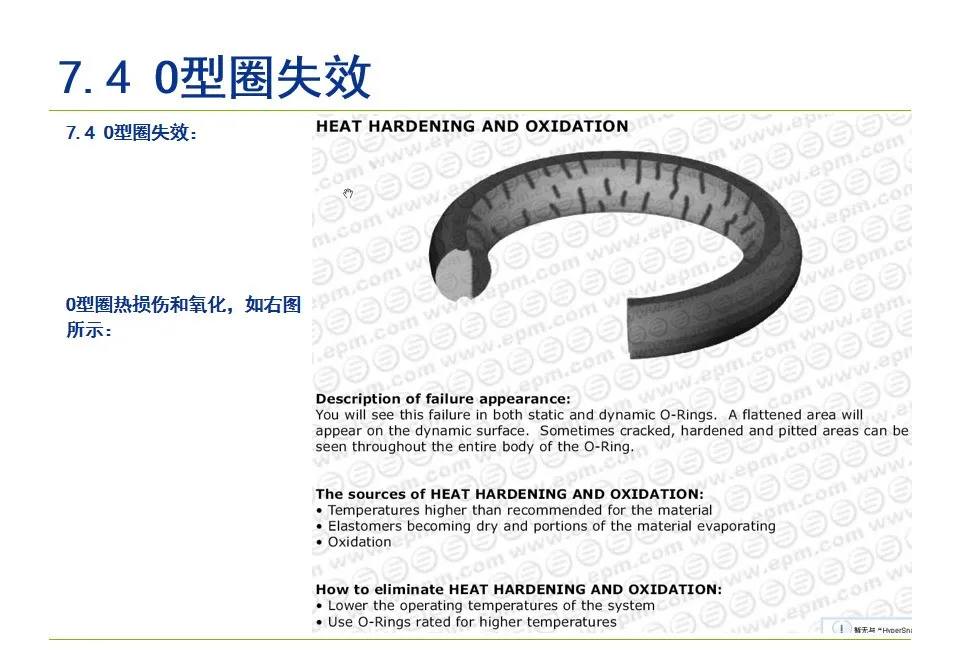

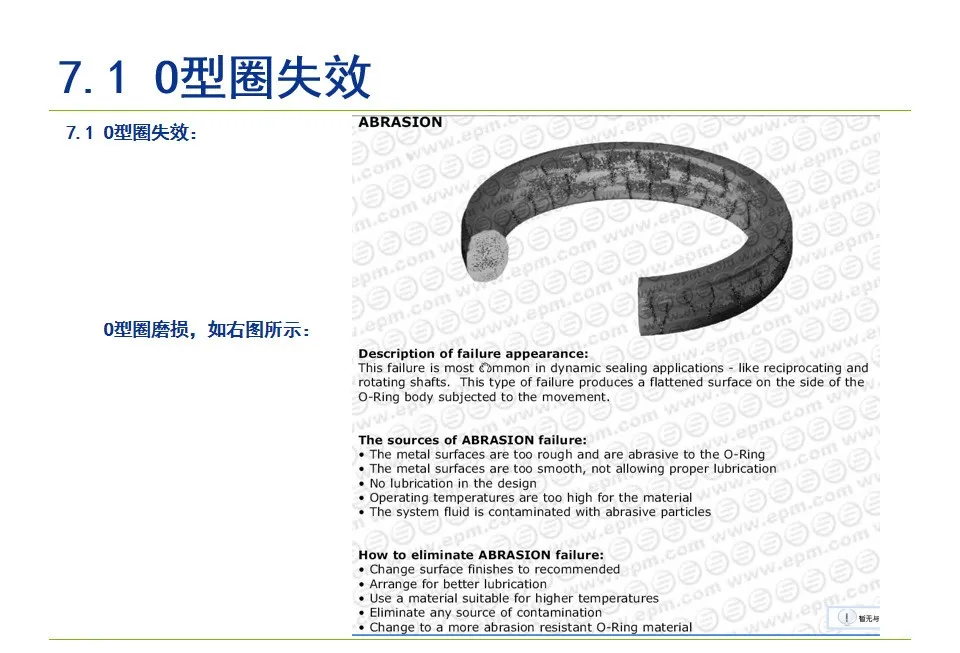

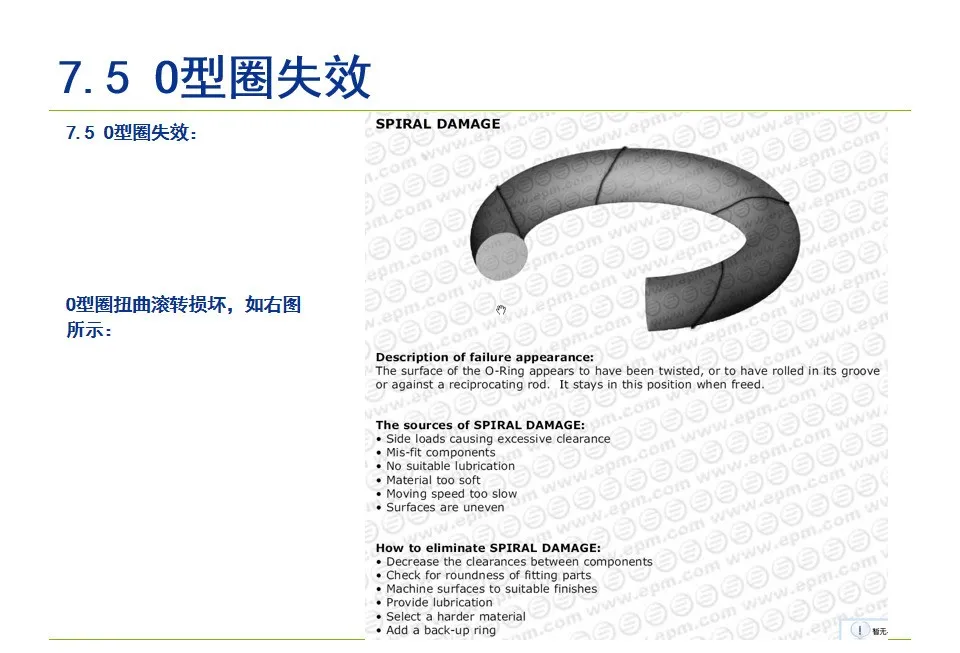

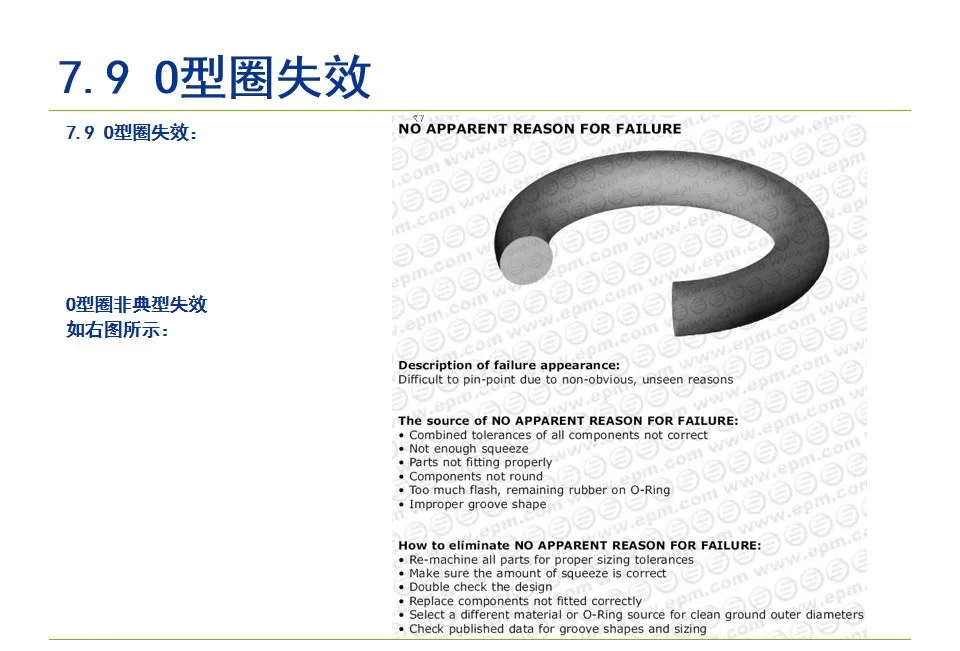

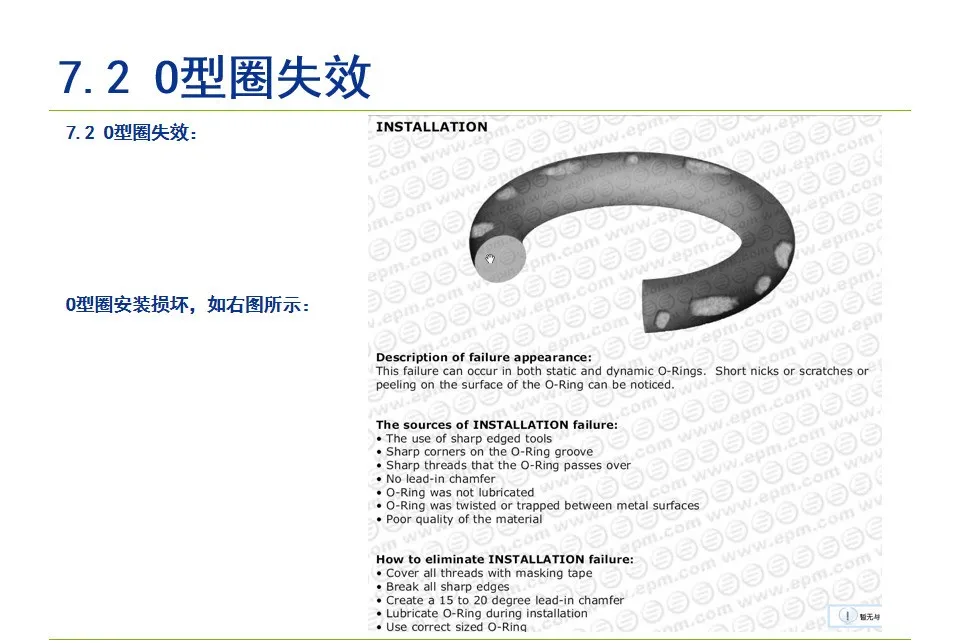

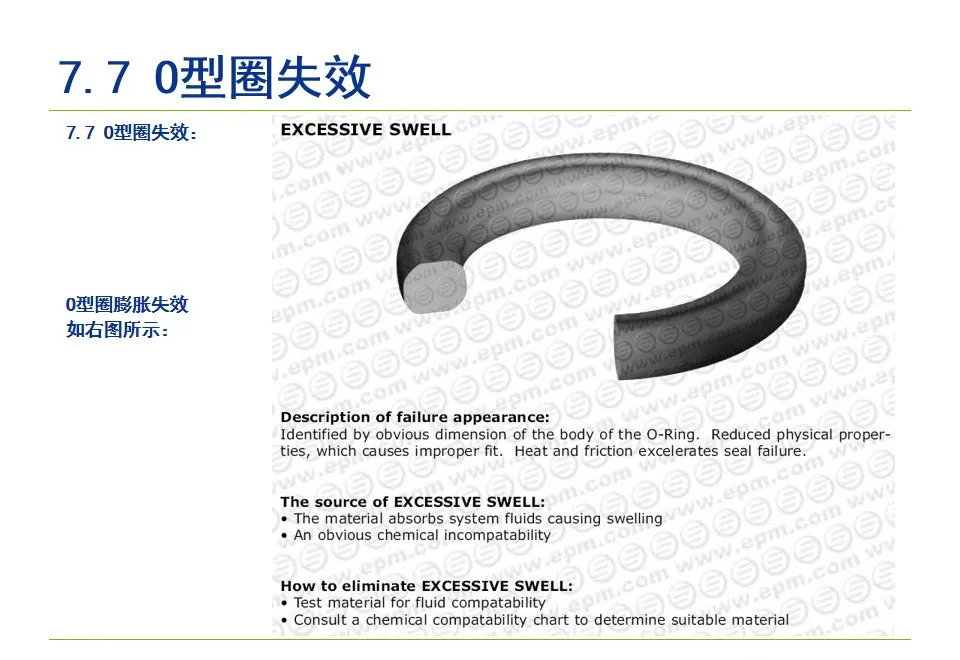

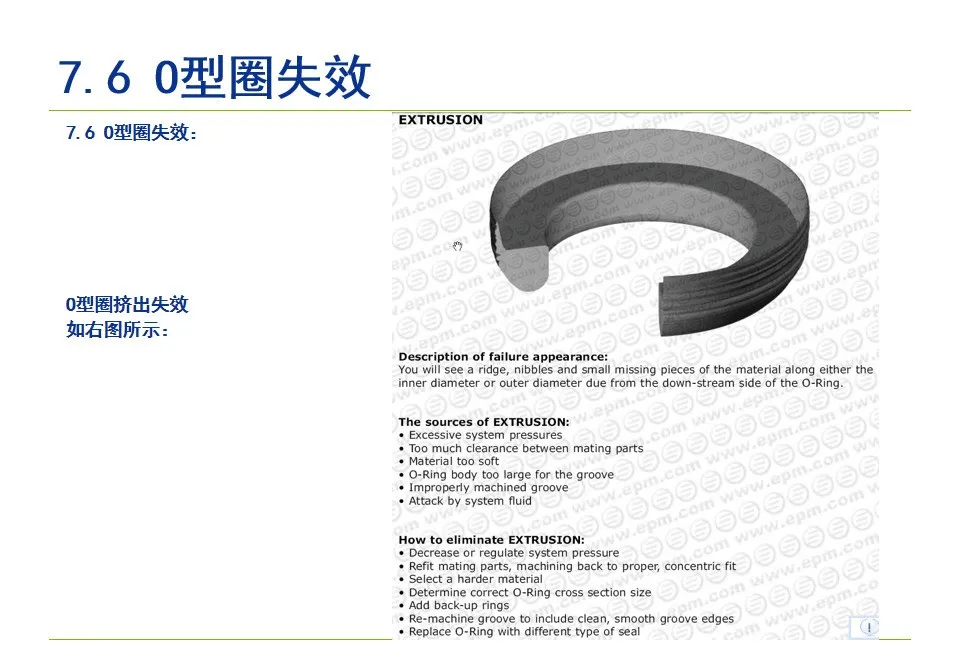

O型密封圈的失效形式多种多样，主要与其材料特性、使用环境、设计结构以及安装方式密切相关。
