上期我们复习了晶带、晶带定律和晶面间距的计算方法等知识，本期讲解上海交通大学版《材料科学基础》第2章内容：固体结构，典型金属的晶体结构——面心立方晶胞（FCC）。
01
典型的金属晶体结构
结构特点：金属原子以金属键结合，即失去外层电子的金属离子与自由电子的相互吸引。金属键无饱和性和方向性，使金属内部原子呈紧密排列，形成对称性较高的密堆结构。
常见结构：
面心立方（A1或FCC）：Cu、Ag、Au、Al、γ-Fe
体心立方（A2或BCC）：Cr、V、α-Fe
密堆六方（A3或HCP）：Be、Mg、Zn、Cd
本期讲解面心立方（A1或FCC）结构。
02
原子结构/原子数

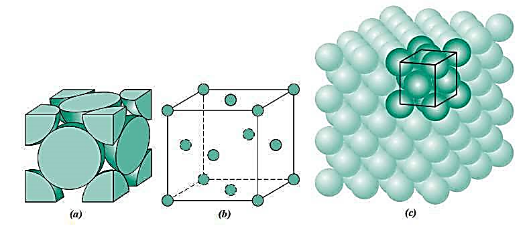

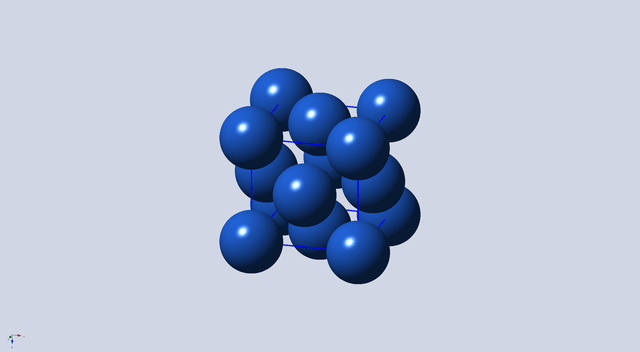

FCC，即面心立方晶格（Face Center Cubic），是晶体结构的一种，其原子结构如图1所示。
图1 面心立方晶胞
图2
如图2所示，位于顶点上的原子1~8属于该晶胞的部分为1/8，位于面上的原子9~14属于该晶胞的为1/2，故晶胞中原子数：
03
原子半径
图3
如图3所示，位于面对角线上的三个原子相切，（面心上的原子与四个顶点处的原子均相切）从5-7号原子的距离相当于四个半径，所以，原子半径为：
04
配位数

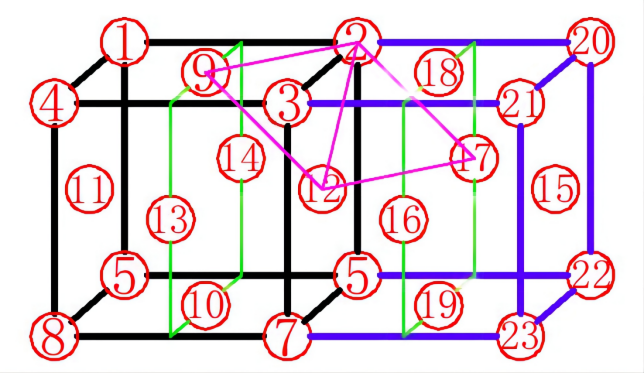

图4
如图4所示，与12号原子相距最近且距离相等的有2、3、5、7、9、10、13、14、16、17、18、19号共计2个原子，配位数为12
05
致密度
概念：晶体结构中原子体积占总体积的百分数，也叫空间利用率。
式中：n－晶胞中原子数，v－一个原子体积，V—晶胞体积。
06
堆垛方式

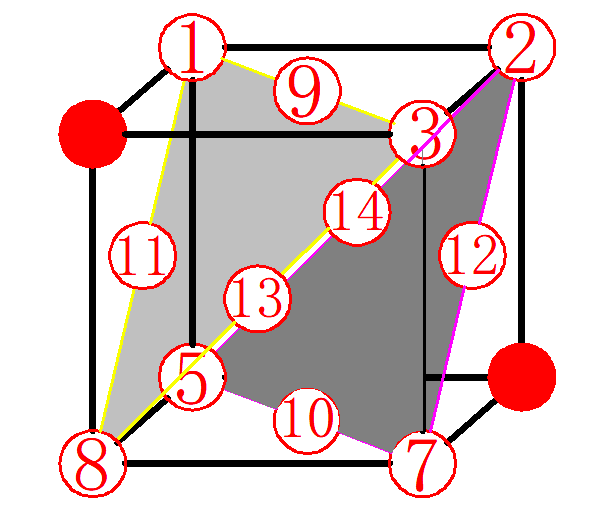

对于面心立方结构而言，原子排列较为紧密的平面为垂直于立方体空间对角线的对角面。如图5所示，为了获得最紧密的排列，第二层密排面(B层1-3-8)的每个原子应当正好座落在下面一层(A层2-5-7)密排面的b组空隙(或c组)上，第三层密排面(C层)的每个原子中心不与第一层密排面的原子中心重复，而是位于既是第二层原子的空隙中心，又是第一层原子的空隙中心处。之后第四层原子中心与第一层的原子中心重复，第五层又与第二层重复，以此类推，堆垛方式为ABC ABC ABC...
图5
07
密排面
图6

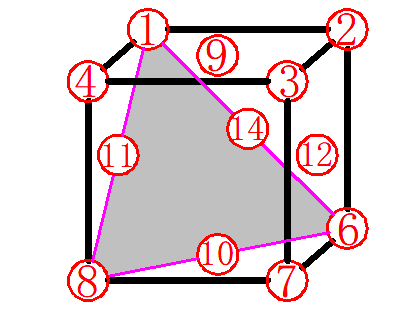

如图6所示，面对角线上的原子相切，如1、14、6号原子相切，1、11、8号原子相切，8、6、10号原子相切，因此由这三条对角线组成的平面排列最紧密，称为密排面，表示为（111）。
08
密排方向

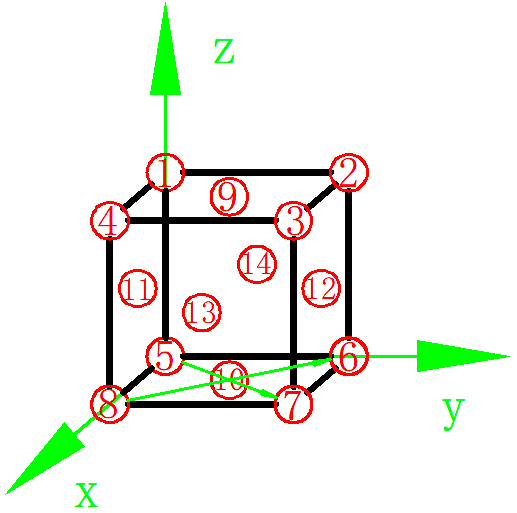

如图7所示，由于面对角线上的原子相切，因此面对角线的方向即为密排方向。如图中5-10-7号原子的方向，8-10-6号原子的方向。
图7
09
四面体间隙

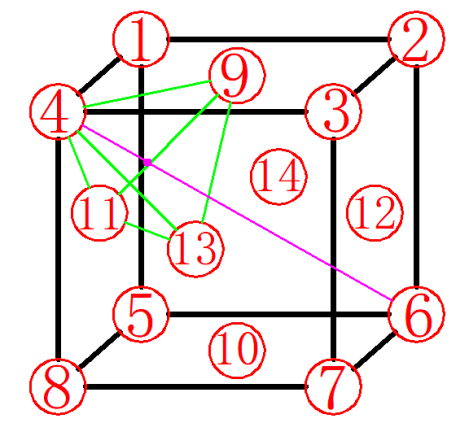

图8
确定间隙中心：四面体间隙由四个原子组成，如图8所示，四个原子分别为顶点处的4号原子和相邻三个面上的面心处的原子9、11、13。根据对称性可知间隙中心位于体对角线距离顶点处原子1/4处，如图9所示。
图9
确定间隙个数：每一个顶点均能形成一个四面体间隙，一个晶胞八个顶点共形成8个四面体间隙。
确定间隙半径：间隙中心与原子中心的距离为，所以间隙半径
10
八面体间隙

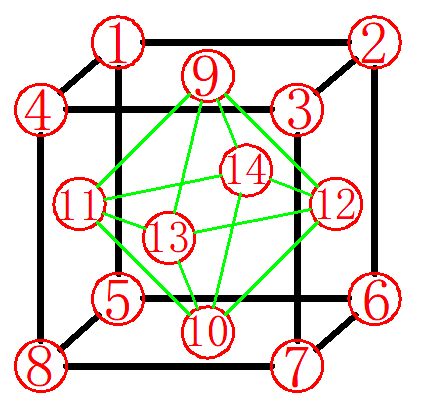

图10
确定间隙中心：八面体间隙外有8个面，8个面所围得的空间是空的，由6个原子组成，如图10所示，这六个原子分别为位于面心上的原子9、10、11、12、13、14。因此间隙中心就位于晶胞的体心位置，如图11所示。
图11
确定间隙个数：9-10号原子的距离为棱长，也就是说每个棱长都对应着一个八面体间隙，一个晶胞12条棱，但是每条棱对应的八面体间隙只有1/4属于该晶胞，而中心处的八面体间隙则完全属于该晶胞，因此八面体间隙有12×1/4+1=4个。
确定间隙半径：间隙中心到原子中心的距离为，则间隙半径为：

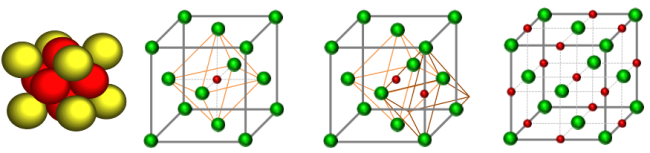

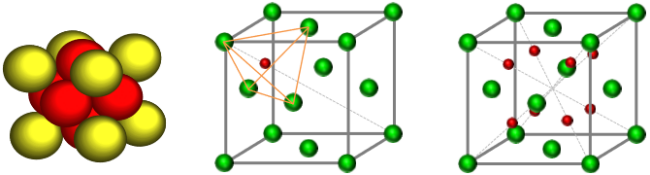

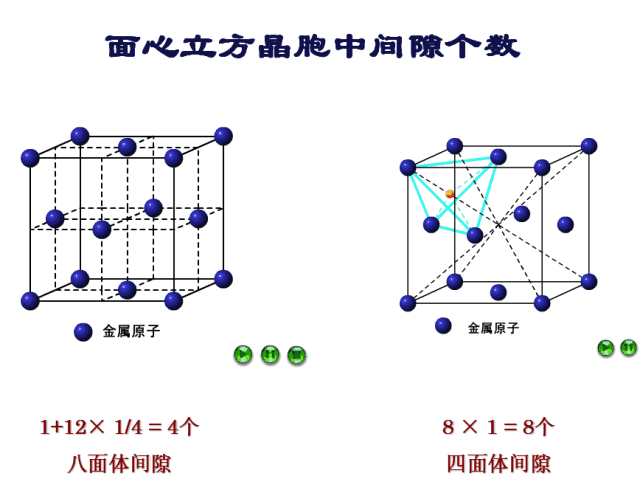

间隙部分比较复杂，我们再来看一下FCC四面体间隙和八面体间隙的动图演示，如图12所示。
图12
11
重要思考题
面心立方晶体中，每个晶胞中有多少个等效原子位点？这些原子位点的位置分布是怎样的？
答案
点击下方空白处获得答案
