安谋科技（Arm China）以往的“周易”系列NPU IP，电子工程专辑都有报道过：比如2023年发布的周易X2 NPU IP。最近安谋科技正式发布了“周易”X3 NPU IP——官方标称其AIGC大模型能力提升10倍，CNN模型性能提升30-50%，算力规模在8-80 FP8 TFLOPS间灵活可配
本次发布会也让我们首次有机会，近距离了解在生成式AI大行其道的今天，“周易”NPU IP由内到外、从硬件到软件与生态的构建逻辑，并预见未来2年国产端侧/边缘NPU的走向。
周易X3 NPU IP总览，及其目标应用

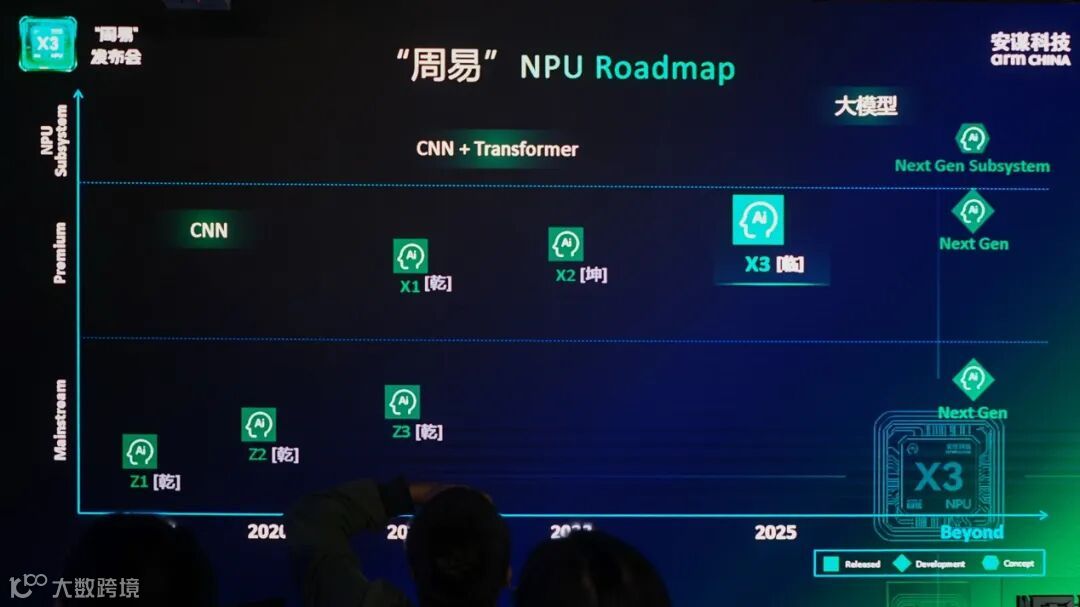

安谋科技产品研发副总裁刘浩在发布会上说， “周易”X3 NPU IP已经是“周易”系列的第六款产品。如下图所示，X3应当是目前“周易”系列NPU IP中最高算力的产品。从CNN（卷积神经网络）时代的“周易”Z1, Z2 NPU IP，到Transformer结构的小模型涌现，Z3, X1, X2出现...
2023年以后，AI模型规模持续扩增，安谋科技产品总监鲍敏祺在演讲中说，“‘周易’X3 NPU主要就是针对大模型的计算范式，做出更多优化调整后推出的产品。”所以我们在活动现场看到的演示，基本都是大模型推理方向的，这就与过去几代产品产生了显著不同。
抛开带宽、架构细节不谈，安谋科技标称“周易”X3 NPU IP的大致规格包括：支持的算力范围8-80 FP8 TFLOPS，支持LLM（大语言模型）/VLM（视觉大模型）/MoE（混合专家），支持CNN/Transformer，支持W4A8/W4A16，10倍AIGC大模型能力提升、多核算力高度线性（PPT给出的数字是“实测多核算力线性度”70%-80%）、优化的多任务QoS调度、优化的系统能力，160+算子与270+模型支持...

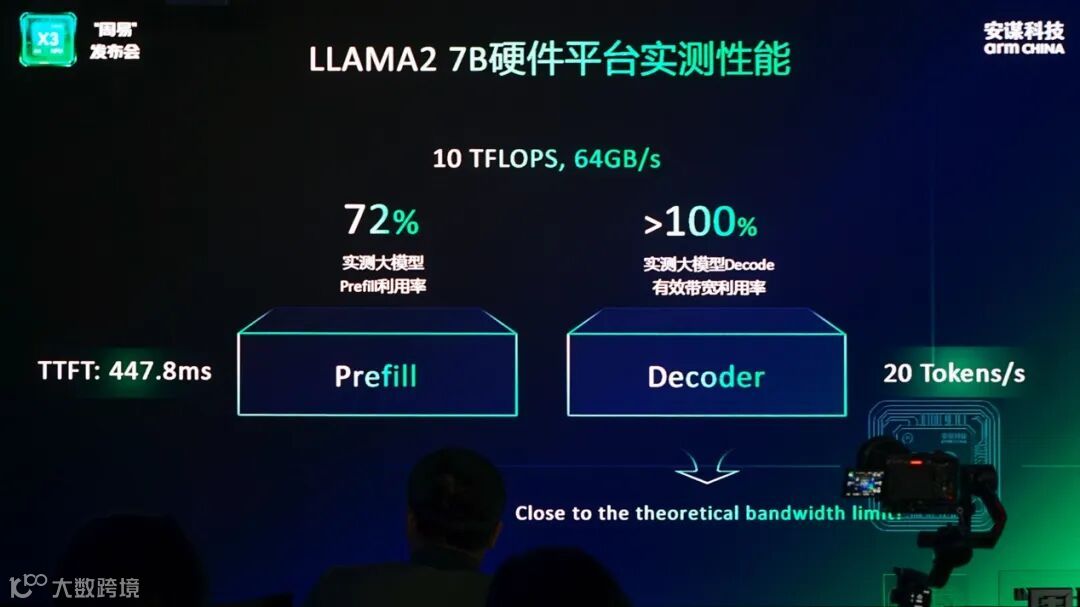

在偏应用层面的具体性能方面，安谋科技在发布会上给出的信息不多——比较有参考价值的这组数据是，在10 TFLOPS算力、64GB/s带宽的情况下，推理Llama2 7B模型，TTFT（首token时延）447.8ms，TPS（每秒token数）20 tokens/s。这是个对于端侧应用而言，相当理想的结果。
这里安谋科技还给到了两个数字：“Prefill利用率”72%，“Decode有效带宽利用率”>100%。鲍敏祺谈到，这两个数字达成了“AI的新标杆”。因为“客户总是希望每一分算力与带宽投入都能得到充分利用，这是X3 NPU给出的答卷”。
硬件架构：DSA+DSP，专用+通用
本文尝试从硬件与软件两个方向，来看看“周易”X3 NPU IP能带来什么。硬件能力方面，鲍敏祺总结“周易”X3 NPU的特点包括：齐全的tensor计算能力、灵活的vector可编程性、高效的硬件加速单元、自定义运算单元、多任务调度器、高带宽支持——后文会对每一点做解析，帮助我们看清当代的端侧边缘NPU究竟长什么样...
总体上，“周易”X3 NPU IP仍基于DSP+DSA架构：DSP提供灵活性，DSA强调特定计算类型的性能与效率。标称的算力与存储带宽规格上，这次安谋科技给出的数字包括256GB/s的单core带宽——4倍扩充，也是大模型推理时代必需的；算力8-80 FP8 TFLOPS——不主打INT8 TOPS，而是谈FP8 TFLOPS，主要是因为X3强调“从定点转向浮点计算”，强调对于浮点计算在大模型推理计算中的价值。

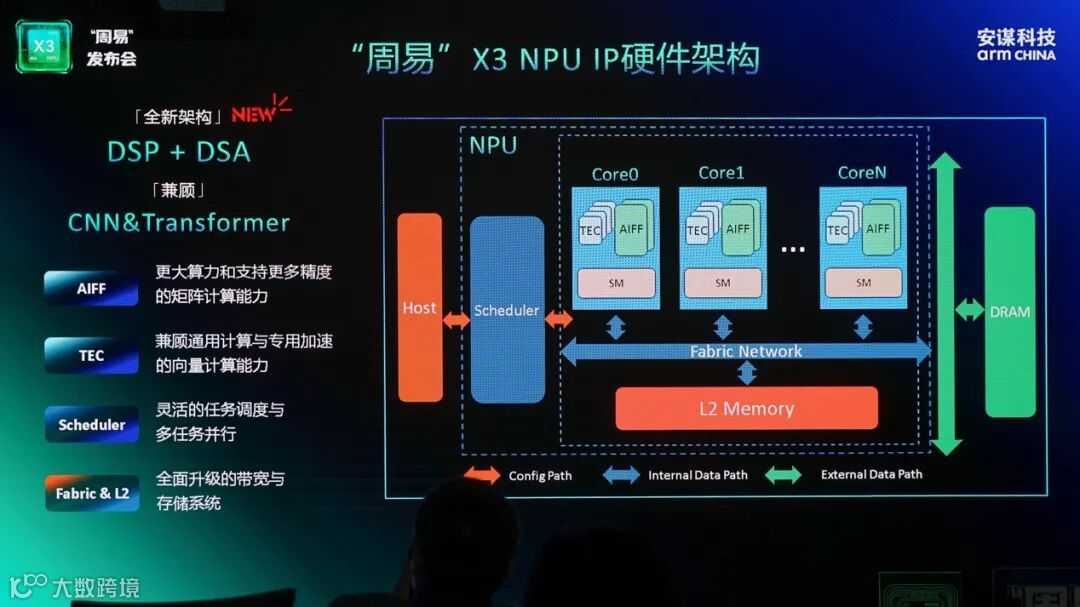

上面这张图是“周易”X3 NPU IP硬件架构的高层级抽象框图。安谋科技NPU产品线负责人兼首席架构师舒浩博士说，X3是“面向CNN&Transformer、诸多主流大模型全面升级的第二代多核DSP+DSA融合架构”。
TEC基于DSP的通用向量加速器，提供灵活性；AIFF就是基于DSA的AI加速器，对主流AI模型提供专门的加速能力；SM即共享存储部分。Core与不同组件“通过可扩展互联总线连接”，最上层还有个L2 memory存储，“层次化内存结构减少对外部DDR的使用”。左侧的硬件调度器（scheduler）“实现多任务、多优先级调度，实现对特定场景的加速”；“在host侧还有软件调度器，联合实现层次化、软硬协同的多层调度系统”。
矩阵计算方面，舒浩给出的数据是“单核矩阵算力提升2倍”——“单核算力提升能够有效减少核数，进而提升NPU的面效比；也能做到更好的数据复用，提升计算效率”。

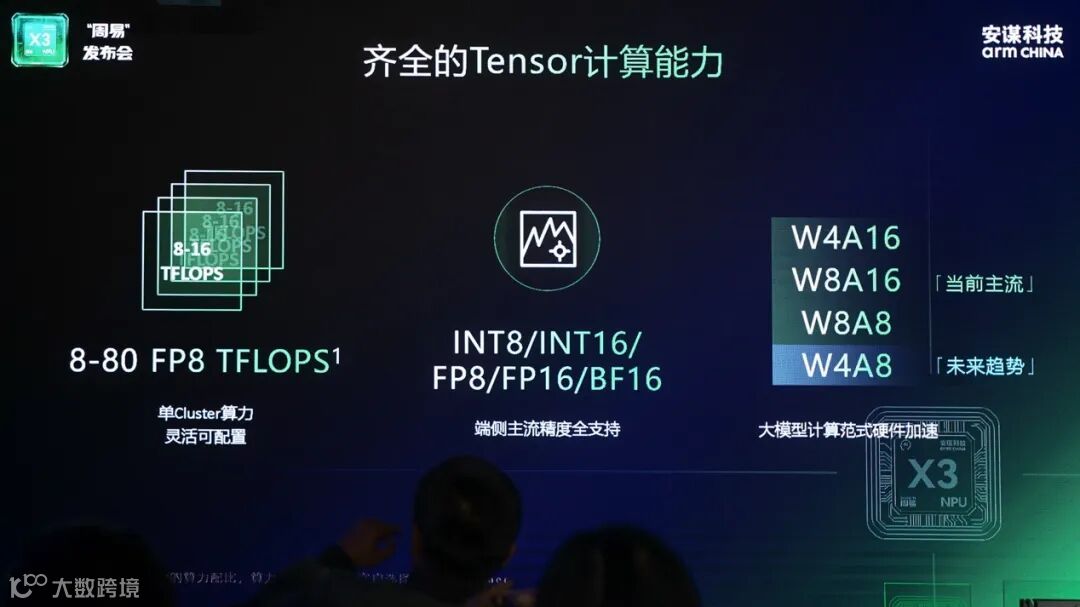

除了端侧主流精度的支持——尤其“从定点转向浮点计算”强调FP8, FP16, BF16的支持；鲍敏祺特别谈到对于当前主流W4A16, W8A16, W8A8，及未来趋势W4A8的支持。舒浩表示权重部分使用整型，激活值使用浮点，“保证activation精度的情况下，对于weight使用低bit，缓解大模型对于存储容量与带宽的需求，提升整体计算效率。”
而在向量（vector）处理能力方面，一方面“通用向量计算能力——由TEC实现”；另一方面，还有“专用向量加速能力——融合在AIFF里面”——“与专用矩阵加速紧密耦合，针对传统模型与主流大模型进行计算加速”。舒浩还提到了“10倍Softmax提升”，“通过TEC与AIFF的高效协同，以主流大模型Softmax算子为例，实现10倍性能提升”；“TEC+AIFF的融合实现，也保证了对于未来网络演进与算子的灵活支持。”
因为X3的灵活性主要依托向量处理单元实现，X3的“vector处理器是图灵完备的，支持1200+条VLIW指令”；精度支持方面也涵盖INT8, INT16, INT32, FP16, BF16, FP32；基于OpenCL的“高效编程模型，让开发者能够尽快把计算资源用起来”。
X3还有一些固化的硬件加速单元，包括面向“传统模型”的硬化加速单元实现ROI/MIN/MAX/Average/Pooling/Resize等操作；针对“大模型”硬化加速单元，包括针对Softmax和Layernorm等。另外，为应对激活函数不断演进的趋势，X3开放了“自定义运算单元，帮助客户去做各种自定义超越函数，让客户灵活应对算法非线性函数的变化”。
调度方面，如前文所述X3 NPU之中有个硬化的多任务调度器，在0.5% CPU负载开销之下，让“NPU自己去运行”；从硬件层面支持QoS管理，支持高低优先级切换调度，“用户基于模型自定义切换时间，实际硬件开销3μs内”；另外开放软件接口，在更复杂的优先级需求之下，用户可以“构建自己的差异化、满足不同场景的调度方案”。

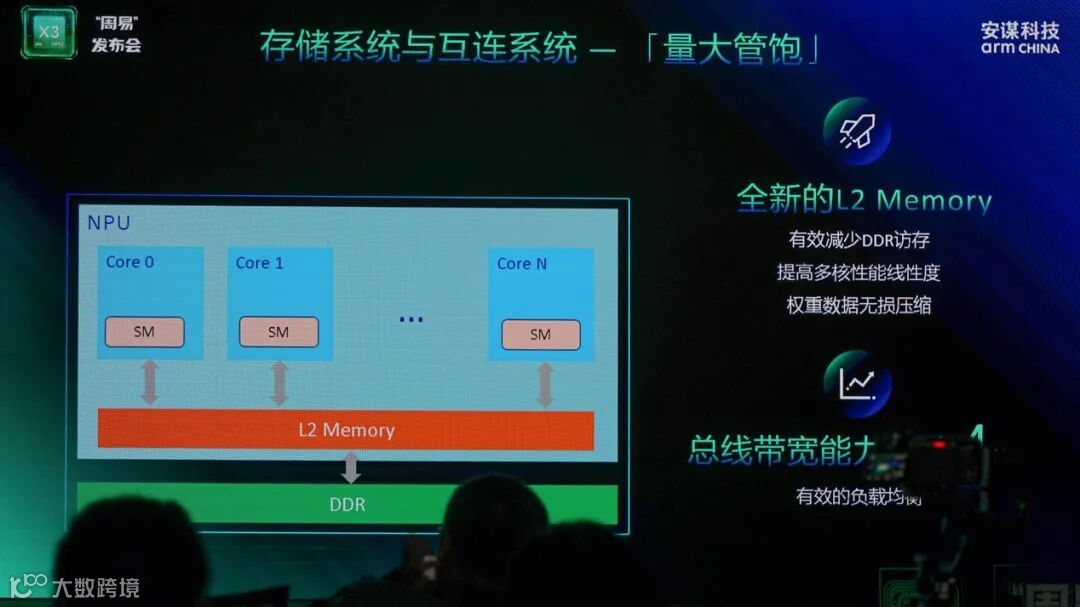

存储与互连系统也是X3的升级重点。存储带宽方面，规格总览中提到了256GB/s的单core带宽。新的L2 memory能够“有效减少DDR访存”，“提高多核性能线性度”；搭配无损压缩权重——安谋科技自研的权重数据无损压缩技术（WDC），获得更高的等效带宽，实现15%-20%的有效带宽提升。
Compass软件平台：标准模板+差异化

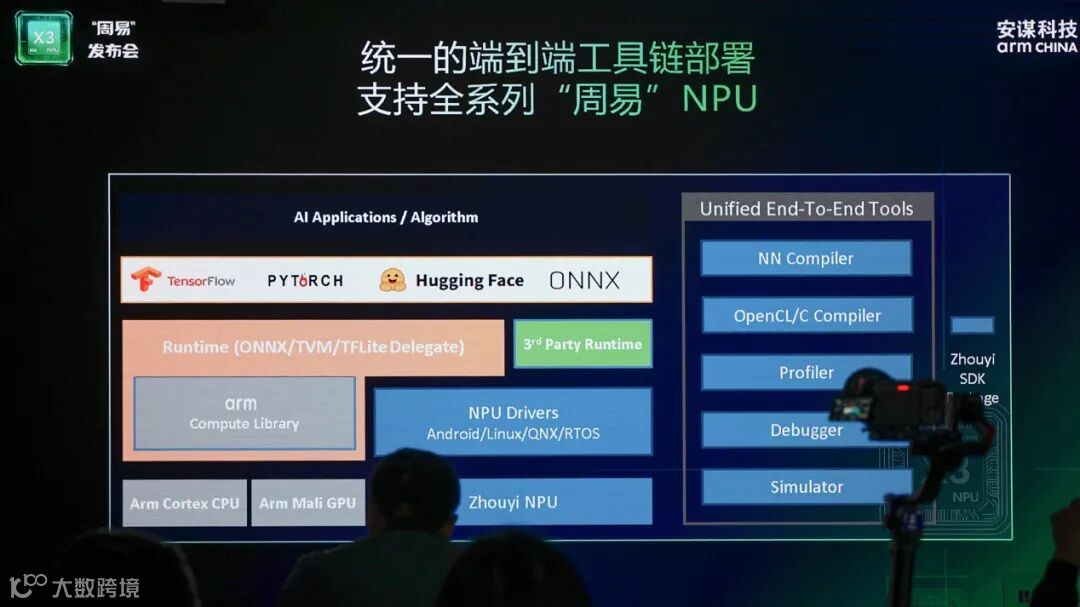

说完NPU硬件本身，再来谈谈配套的SDK“Compass”。下面这张图的蓝色部分，给出了该软件平台的主要构成。作为“端到端软件栈”，“经过图编译器（NN Compiler）转化为我们的图结构，映射到底层算子去跑；OpenCL/C编译器则用于编译用户自定义的算子”； 用于性能与功能调优的profiler和debugger之外，还有个simulator——在没有FPGA资源的情况下，就能提前做软件开发。
面向AI应用时，NPU上层配套的NPU驱动、runtime自然也是完备的，“不管是何平台，都能轻松porting...整体上体现“端到端的工具链部署支持”。
模型支持层面，如规格总览中提到的，周易NPU支持市面上大部分CNN模型与主流大模型——包括各种LLM/VLM/VLA/MoE的适配，如通义千问、Deepseek、Llama、智谱、stability.ai、文心一言、Phi、百川大模型等。
会上列出的模型“都真实地在我们的emulation平台上跑起来，做了支持和适配”，为此“我们投入了非常多的人力”，包括传统CNN模型也在持续优化，“相比上一代有30%-50%的提升”。

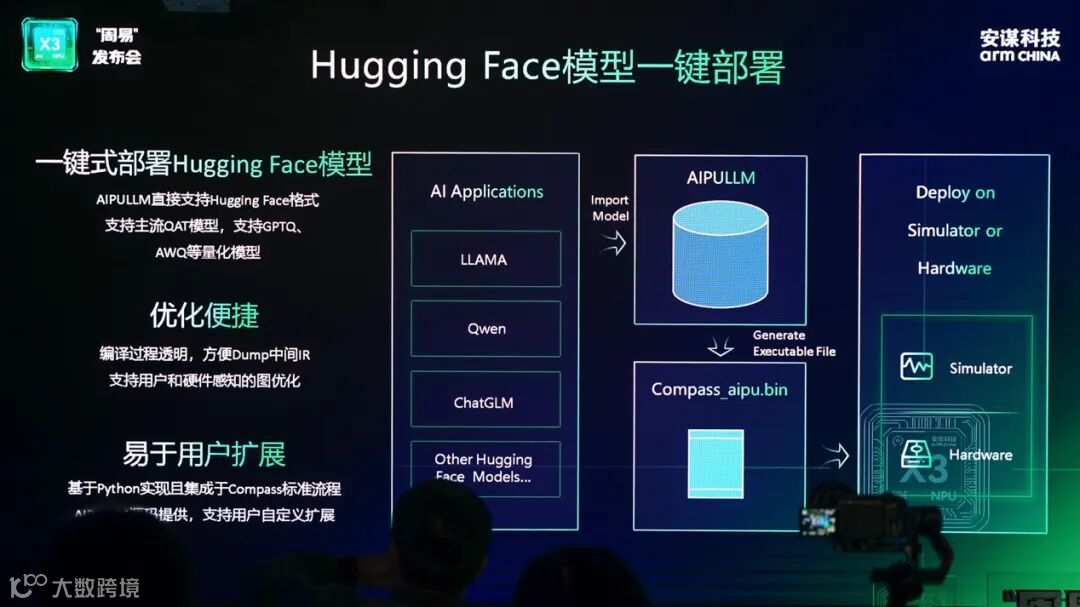

Compass SDK现在也支持“Hugging Face模型一键部署”——主要通过SDK之中的端到端部署工具“AIPULLM”直接支持Hugging Face格式——“标准网络通过AIPULLM工具，就能直接生成可执行文件”，最终可在simulator或硬件上部署。
舒浩介绍说，AIPULLM之中的关键技术点包括“完备的图优化”“完整的算子库”，另配有“后端编译器”与“推理引擎”，所以AIPULLM能够让“一键部署”不需要额外的工作量。
在扩展性上，“AIPULLM以源码形式提供，客户基于源码可做进一步自定义开发，实现各种功能”，“可将其视作reference去做进一步的扩展”；“我们也为进阶用户提供了客制化接口：图、算子、推理引擎层面，都让用户能够在标准模型之上再做调优。”
除dump中间IR支持用户与硬件感知的图优化，鲍敏祺特别提到其中自定义算子开发与调试的流程也很简单：自定义算子源码“经过DSL/CL编译器，以及（NN Compiler）插件就能产生binary，并跑在simulator或NPU上，用户因此能够快速做算法迭代”。
另关于其中的NN编译器、主流量化算法的支持、性能优化算法等组成部分实则都相关于计算效率提升，亦为Compass SDK的重要组成部分，受限于篇幅不再做单独介绍。

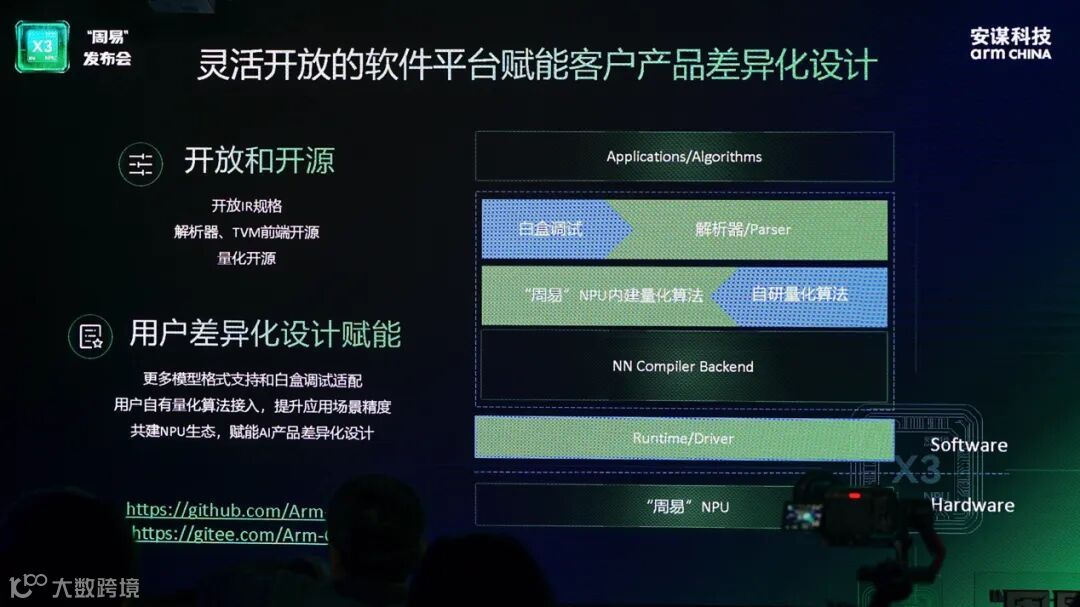

值得一提的是，作为“开放的软件平台”，包括开放IR规格，开源解析器、TVM前端、量化算法，以及下层的runtime/driver，也是“赋能客户产品差异化设计”的基础。比如说解析器的开源，令客户可做模型的白盒调试；量化算法开源则便于加入客户自研的算法；runtime/driver开源令周易NPU能够跑在不同的SoC平台上...
“周易”的未来发展
舒浩总结“周易”X3 NPU IP计算架构的卖点主要在4个方面：（1）通用+专用的融合架构；（2）灵活可获展，可扩展多核与层次化存储互联架构，覆盖不同应用场景；（3）软硬协同的任务调度，通过层次化的调度与资源管理，硬件调度器面向优先场景做高效支持，基于软件的调度则灵活应对复杂使用场景；（4）丰富的开源生态资源，主要就是本文第三部分提到的软件与工具。
实际上鲍敏祺在从硬件到软件的“全生命周期的支持”之外，还提到了安谋科技在售后支持方面的人力投入，也可以视作“周易”X3 NPU IP的市场价值组成部分——“All in AI”思路之下，构建起“硬件+软件+技术服务”的total solution。受限于篇幅，本文不再多做介绍。

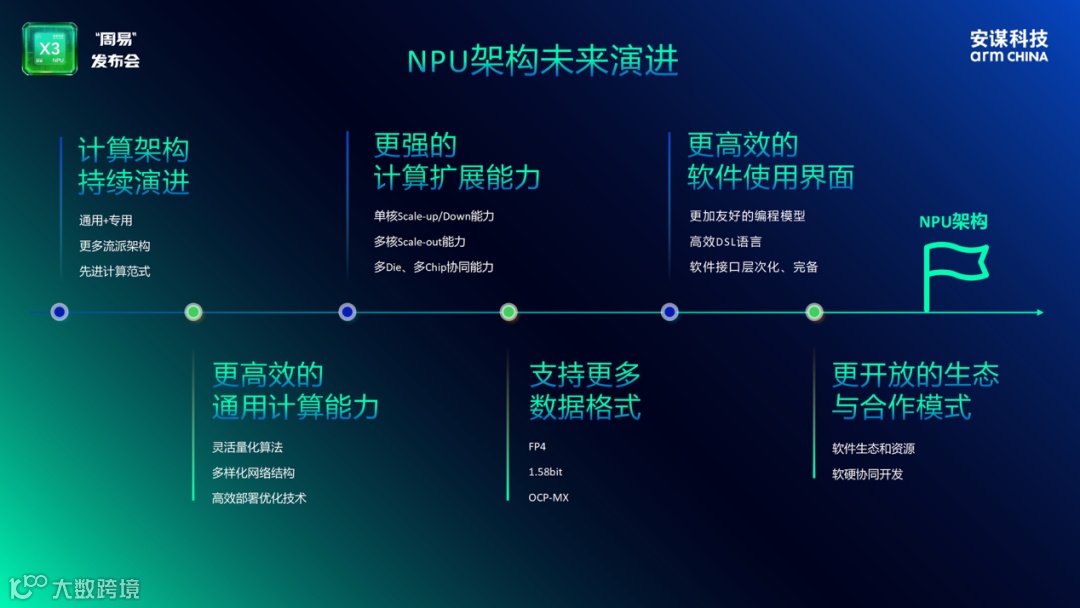

展望未来，随着计算架构的持续演进，在通用+专用架构的基础上，“我们会融入更多流派的计算架构”，同时基于端侧AI对效率的要求，“还需要先进计算范式的支持”——比如“我们和部分leading customer尝试在3DIC、近存计算、存内计算上合作，还在光计算、类脑计算领域进行讨论”——“未来这些计算范式成熟以后，我们会将其融入到计算框架之中。”
另外由于AI模型技术还在发展，“不排除未来出现比‘attention’更高效的网络结构”。故而“我们还会继续演进通用计算能力，令其更高效，支持更多更灵活的量化算法，以及更多样的网络结构”；同时“对软件部署的各种技术做出支持，比如flash attention, paged attention，还有像是Deepseek提出的一系列网络部署的优化技术，都会纳入考量”。
加上更强的计算扩展能力——即更大的算力规模，乃至尝试多die、多chip协同；支持更多数据格式，包括时下很热的话题FP4, 1.58bit, OCP-MX等；更高效的软件使用界面，“定义更友好的编程模型，设计高效的DSL语言，提供层次化、完备的软件接口”；
生态层面，尝试“更开放的生态与合作模式”：“未来客户能够更多参与到模型的部署、调优，以及生态的建设中来；更多合作伙伴，包括研究机构也能参与进来”；“通过软硬件协同、客制化界面，与客户紧密合作，为每个垂直领域定制具备差异化竞争优势的解决方案与系统”。
最后用舒浩对安谋科技“周易”NPU IP的定位做结：“相信AI终有一天会进入我们每个人的生活，对每个人都产生价值。”这需要边端侧AI技术走向普惠，而“边端侧的AI产品对成本、效率的要求很高，因为它关乎我们每个人：我们总是想以更低的成本获得更好的体验。”
“所以安谋科技希望成为NPU领域的领航者：我们愿意成为基石，让每个人都能以很低的成本来获取AI的能力。”
