关键词：TPE；人造革；配方
TPE凭借环保无毒、柔软舒适、可回收等优势，正逐步替代真皮及传统合成革，广泛应用于中高档手袋、鞋面、汽车内饰和电子设备包覆等领域。其核心竞争力不仅在于质感与加工灵活性，更取决于耐水解、耐磨、耐曲折三大长期使用性能——直接关系产品寿命、外观保持性与用户体验。
一、基材选型：筑牢性能基础
基材是TPE人造革性能的核心载体，需兼顾机械强度、加工流动性与手感，关键在于SEBS结构选型与充油体系调控。
- SEBS选型标准
优先选用线性、中分子量SEBS，其分子链缠结密度适中，可兼顾拉伸强度、撕裂强度与加工稳定性；建议苯乙烯嵌段含量控制在30–35%，对应邵氏A硬度30–50度，实现柔软性与结构稳定性的平衡。 - 充油体系优化
通过充油量调节硬度时，需同步保障耐水解与耐磨性： -
油类选择：优先采用石蜡油，相容性好、挥发性低；避免矿物油含量过高的劣质油，以防迁移析出导致表面发粘、耐磨下降。 -
充油量控制：一般为SEBS质量的50–80%；过高会稀释分子链密度，削弱力学性能；过低则偏硬、耐曲折性差。可辅加5–10份液体石蜡提升手感与流动性。
-
二、功能助剂搭配
通过针对性添加助剂，在不牺牲柔软度与外观前提下，提升耐水解性与耐磨性。
1. 耐水解性能强化
TPE在高温高湿环境下易发生水解老化，导致力学衰减与表面开裂，需通过抗水解剂与体系优化双重保障。
-
核心助剂：添加芳香族聚碳化二亚胺（PCDI）类抗水解剂2–4份，可捕获水解产生的羧基，抑制连锁反应并修复断裂链，显著提升85℃/85% RH湿热老化1000h后的稳定性；若含聚酯组分，可协同添加1–2份受阻酚类抗水解剂。 -
辅助优化：避免使用含易水解基团的助剂（如部分脂肪酸酯类增塑剂），优选硬脂酸钙（1–2份）等耐水解型稳定剂与润滑剂。
2. 耐磨性能提升
耐磨性取决于表面硬度、分子链耐磨性及填料物理增强作用，宜采用“润滑+增强”双效方案。
-
耐磨填料：优先选用1250目超细二氧化硅（白炭黑，5–10份）或800–1000目改性碳酸钙（10–15份）；对高耐磨需求部位（如鞋面、手袋高频接触区），可添加3–5份PTFE微粉（1–5μm），降低摩擦系数。 -
禁忌：禁用400目以下粗粒径填料，防止分散不均引发表面粗糙；填料总量应≤20份，避免材料变硬、耐曲折性下降。
三、耐曲折性能优化
TPE人造革在反复弯折中易出现发白、开裂，关键在于提升分子链柔韧性与抗疲劳性，通过抗疲劳助剂与适度交联协同实现。
- 抗疲劳助剂添加
添加有机改性纳米蒙脱土（3–5份）或碳纤维粉（1–3份），可有效分散弯折应力、阻碍裂纹扩展；配合环氧化大豆油（ESO，2–3份）增强链段柔韧性，使材料在–20℃~70℃温度范围内完成10万次弯折而无开裂、无明显发白（ΔE≤1.5）。 - 适度交联调控
采用“过氧化物+助交联剂”温和交联系统，提升网络稳定性，避免脆化： -
交联剂选择：添加二叔丁基过氧化物（DTBP，0.3–0.6份），搭配TMPTMA（1–2份）作助交联剂，形成可控交联点，增强分子链缠结密度。 -
交联度控制：加工温度控制在170–190℃，确保凝胶含量达30–40%；过度交联将导致耐曲折性下降甚至开裂。
-
四、加工工艺协同
配方优化需匹配工艺调整，方能充分释放组分效能，防止加工中性能衰减。
-
混炼工艺：采用分步混炼——先于150–160℃使SEBS与白油充分溶胀10–15min，再加入填料与助剂，最后于＜140℃加入交联剂，确保均匀分散且避免提前交联。 -
成型工艺：挤出/压延温度控制在170–190℃，冷却辊温维持30–50℃，以规避高温降解或冷却不均引起的内应力残留。 -
后处理：成型后常温熟化48h，释放内应力、稳定分子链结构，提升性能一致性。

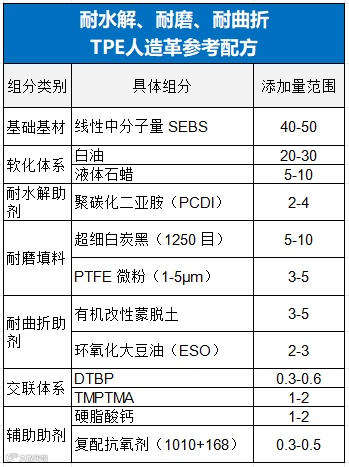

五、参考配方
六、性能验证标准
优化后TPE人造革应满足以下核心指标，适配中高档产品应用需求：
-
耐水解性：85℃/85% RH湿热老化1000h，拉伸强度保留率≥80%，无开裂、无发粘； -
耐磨性：马丁代尔测试（12kPa，1000g）≥5万次，磨耗量≤5mg； -
耐曲折性：–20℃~70℃温度循环下，10万次弯折无开裂、无明显发白（ΔE≤1.5）； -
力学性能：拉伸强度≥12MPa，断裂伸长率≥500%，邵氏A硬度30–50度。
