大数跨境
首页
>
316、316L、316H的区别是什么？
>

316、316L、316H的区别是什么？

316、316L、316H的区别是什么？ 浙江五岳不锈钢有限公司
2025-11-11
852
导读：316、316L和316H不锈钢均属于含钼奥氏体不锈钢（16-18%铬、10-14%镍、2-3%钼体系），其核
316、316L和316H不锈钢均属于含钼奥氏体不锈钢（16-18%铬、10-14%镍、2-3%钼体系），其核心差异在于碳含量及由此衍生的性能特点。以下是三者的详细对比分析：

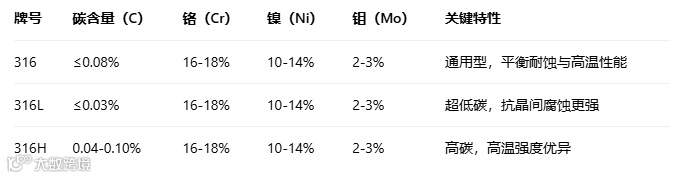

一、化学成分与核心差异
 二、性能对比
1. 耐腐蚀性
316L：低碳抑制碳化铬析出，显著降低晶间腐蚀风险，适用于含Cl⁻介质（如海水、化工环境）。
316H：高温下易形成碳化铬，导致晶界贫铬，耐蚀性下降，但抗氧化性优于316L。
316：介于两者之间，常规环境下耐腐蚀性良好，但高温或高Cl⁻环境需谨慎使用。
2. 高温性能
316H：碳含量高（0.04-0.10%），高温（500-800℃）下形成强化碳化物，抗蠕变和持久强度优异，适用于锅炉、石化设备。
316L：更耐碳化物析出，可在425-860℃范围内使用，适合厚截面焊接部件。
316：间歇使用耐870℃，连续使用925℃，但长期高温需避免敏化温度区间（425-860℃）。
3. 机械性能
常温力学性能：三者抗拉强度（≥515MPa）、屈服强度（≥205MPa）相近，延伸率均≥40%。
冷加工硬化：316H冷变形后强度提升更显著（如20%变形后达900MPa），适合结构件成型。

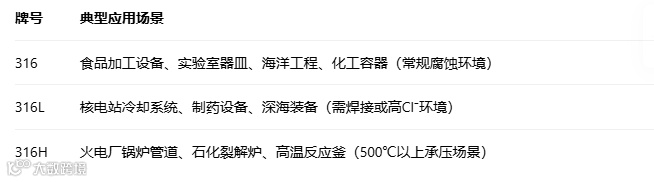

三、应用领域
四、加工与焊接注意事项
焊接性：
316L：焊后无需退火，适合厚板焊接（如5mm以上）。
316H：需控制焊接温度（避免敏化），建议采用高碳焊丝并辅以退火。
316：常规焊接即可，但厚板可能需焊后热处理。
加工性：
316L因低碳更易冷加工，316H因高碳需更高切削力。
改进型316Ugima材料机加工性能显著优于标准316系列。
五、选型建议
高温高压场景（≥500℃）：优先选316H，兼顾强度与耐氧化性。
腐蚀敏感环境（如Cl⁻、海水）：选择316L，避免晶间腐蚀。
常规用途：316性价比最优，满足大多数工业需求。
六、数据验证案例
耐Cl⁻腐蚀：316L在60℃、300mg/L Cl⁻环境中无点蚀，而316H在此条件下可能发生腐蚀。
高温强度：316H在600℃的屈服强度比316L高约30%，适合超临界锅炉部件。
七、替代方案参考
316Ti：用于需稳定化处理的厚截面焊接部件，替代316H的敏化风险。
904L：超级奥氏体钢，耐Cl⁻腐蚀性远超316系列，但成本更高。
通过综合碳含量、性能需求及成本因素，可精准匹配材料选择。实际应用中需结合具体工况（温度、介质、机械负荷）进行寿命周期成本分析（LCCA）。

【声明】内容源于网络
0
0
浙江五岳不锈钢有限公司
1234
内容 0
粉丝 0
浙江五岳不锈钢有限公司 1234
总阅读0
粉丝0
内容0
