

如何通过调整镍含量来改善不锈钢的加工性能?

浙江五岳不锈钢有限公司

2025-11-21

调整镍含量改善不锈钢加工性能的核心逻辑的是：通过镍稳定奥氏体（γ 相）组织结构，优化材料的塑性、延展性、加工硬化速率及高温流动性，同时配合铬、锰、氮、钼等元素协同，适配冷加工、热加工、焊接、成型等不同加工场景。以下从加工性能的核心需求出发，结合镍含量的梯度调整方案、微观机制及行业应用案例，提供可落地的技术思路：

一、加工性能的核心评价指标（明确改善目标）

不锈钢加工性能的优劣，主要通过以下指标判断，镍含量的调整需针对性优化这些参数：

二、不同加工场景下的镍含量调整策略（附机制 + 案例）

1. 冷加工场景（冲压、折弯、深拉伸）：中高镍含量（8%-14%）是关键

冷加工的核心需求是高塑性、低加工硬化、易成型且不易开裂，而奥氏体组织结构（面心立方）是满足这一需求的基础 —— 镍含量直接决定奥氏体的稳定性，进而影响冷加工性能：

调整逻辑：

镍含量≥8% 时，可形成全奥氏体组织（如 304、316 系列），面心立方结构原子排列致密，滑移系多（12 个），塑性和延展性远优于铁素体（体心立方，6 个滑移系）；
镍含量低于 5% 时，奥氏体稳定性不足，易形成铁素体 + 奥氏体双相组织（如 201）或纯铁素体（如 430），加工硬化速率快（冷加工后硬度快速升高），折弯 / 拉伸时易出现 “回弹大、开裂” 问题。

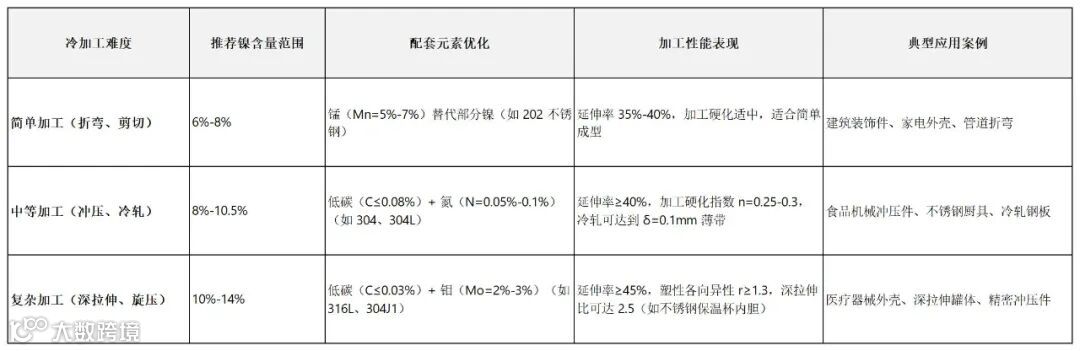

具体调整方案：

微观机制：

镍通过降低奥氏体的层错能，促进位错滑移和孪生变形，减少冷加工过程中的 “位错塞积”，从而降低加工硬化速率 ——304（8%-10.5% Ni）的加工硬化指数（n=0.28）远低于 201（n=0.18），冷拉伸时可实现更大的变形量而不破裂。

2. 热加工场景（锻造、轧制、挤压）：中高镍含量（10%-20%）+ 晶粒稳定化

热加工的核心需求是高温下的高塑性、良好的流动性、避免晶粒粗大和高温脆化，镍含量的调整需兼顾奥氏体稳定性与高温性能：

调整逻辑：

镍含量≥10% 时，奥氏体在高温下（800-1200℃）稳定性强，不易分解为铁素体或 σ 相（脆性相），热塑性优异；
镍含量低于 8% 时，热加工温度范围窄（如 430 铁素体钢的热加工窗口仅 900-1050℃），易出现 “热脆”（晶界氧化、晶粒长大导致开裂）；
高镍含量（18%-20%，如 310S）可抑制高温下的晶粒长大，提升热加工后的组织均匀性。

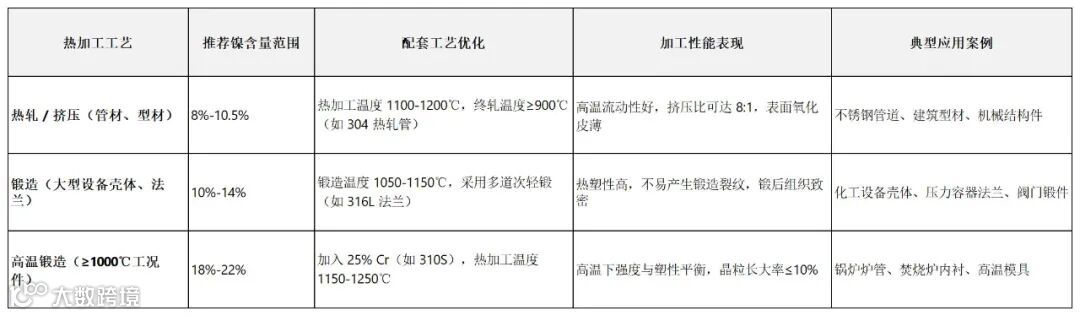

具体调整方案：

微观机制：

镍原子在奥氏体晶格中形成固溶强化，同时降低原子扩散速率，抑制高温下的晶粒长大和 σ 相析出；此外，镍能提高不锈钢的导热性和流动性，减少热加工时的应力集中，降低开裂风险。
3. 焊接场景：中镍含量（8%-14%）+ 避免马氏体脆化
焊接的核心需求是焊缝韧性好、无裂纹、焊后可加工性强，镍含量的关键作用是稳定焊接过程中的奥氏体组织，避免出现马氏体或 σ 相脆化：

调整逻辑：

镍含量≥8% 时，焊接熔池冷却过程中仍能保持奥氏体组织（如 304、316），焊缝冲击韧性≥27J，焊后可直接进行折弯、冲压等二次加工；

镍含量低于 5% 时，焊接时奥氏体易转变为马氏体（如 201、430），焊缝硬度高达 HV350 以上，韧性极差（冲击功≤10J），易出现焊接裂纹，且焊后无法二次加工；

中高镍含量（10%-14%）+ 钼（2%-3%）可进一步提升焊缝抗腐蚀能力，同时保持韧性（如 316L 焊缝冲击功≥35J）。

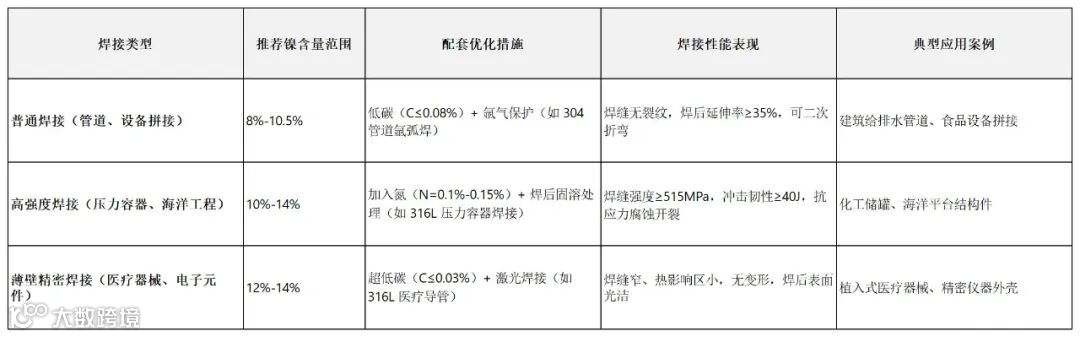

具体调整方案：

微观机制：
焊接过程中，镍能降低奥氏体转变温度（Ms 点），使熔池冷却时避开马氏体转变区间，直接形成稳定的奥氏体焊缝组织；同时，镍能促进焊缝中铬、钼的均匀分布，避免晶界铬贫化，提升焊缝耐蚀性与韧性。

4. 低成本加工场景：低镍（1%-5%）+ 锰 / 氮替代，平衡成本与加工性

若对加工性能要求不高（如简单剪切、折弯），且追求低成本，可采用 “低镍 + 锰 / 氮替代” 方案，避免因镍含量不足导致加工性能过差：

调整逻辑：
锰（Mn）和氮（N）可部分替代镍的奥氏体稳定作用，低镍钢（如 201：1.5%-2.5% Ni+5%-7% Mn）通过加入锰和氮，可形成 “奥氏体 + 少量铁素体” 双相组织，加工性能优于纯铁素体钢（如 430），但仍不及中高镍奥氏体钢；
适用场景：
建筑装饰件（如不锈钢护栏、装饰板）、低价家电外壳、简单冲压件（如支架），需避免用于复杂深拉伸、高温焊接或强腐蚀环境；
注意事项：
低镍 + 锰钢的加工硬化速率仍较高，冷加工时需控制变形量（单次变形量≤30%），必要时进行中间退火（700-800℃，保温 1 小时），降低硬度后再继续加工。

三、镍含量调整的关键配套措施（避免单一调整局限）

仅调整镍含量不足以完全优化加工性能，需结合以下元素搭配和工艺优化，形成 “成分 + 工艺” 的协同方案：

元素协同优化：

铬（Cr）：与镍协同稳定奥氏体，Cr 含量控制在 16%-25%（如 304：18% Cr+8% Ni，310S：25% Cr+20% Ni），过高易析出 σ 相脆化；
锰（Mn）：低镍钢中替代部分镍（Mn/Ni≈3:1），提升奥氏体稳定性，改善冷加工性能，但 Mn 含量≥8% 时会降低耐蚀性；
氮（N）：强化奥氏体稳定作用，同时提升强度（每加入 0.1% N，强度提升约 20MPa），不降低塑性（如 304N：8% Ni+0.1% N，加工性能与 304 相当，强度更高）；
碳（C）：低碳（C≤0.08%）或超低碳（C≤0.03%）可减少晶界碳化物析出，提升焊接性能和冷加工韧性（如 304L、316L）。

工艺优化配合：

冷加工后退火：低镍钢或中镍钢冷加工变形量≥50% 时，需进行固溶退火（1050-1100℃，水冷），消除加工硬化，恢复塑性；
热加工温度控制：中高镍钢热加工温度控制在 1050-1250℃，避免低于 900℃（易析出 σ 相）或高于 1300℃（晶粒过度长大）；
焊接工艺参数：低镍钢焊接时需降低焊接电流（≤150A）、缩短焊接时间，避免热影响区过大导致马氏体转变。

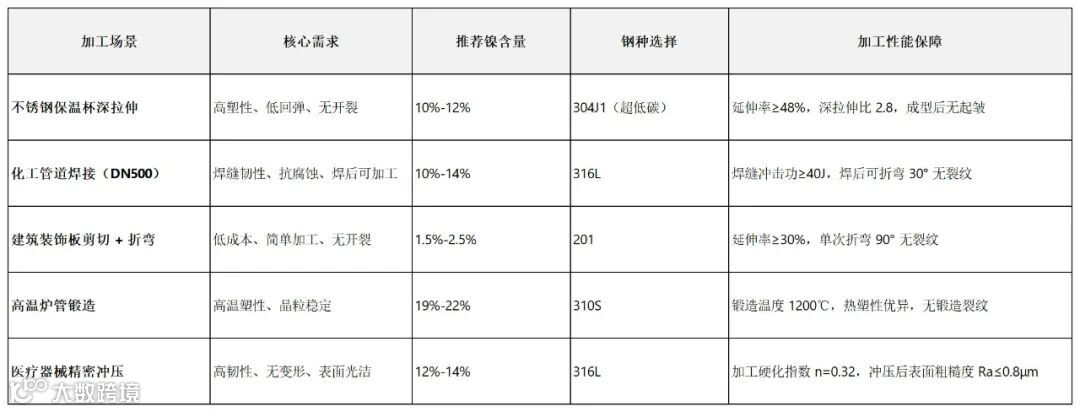

四、典型加工场景的镍含量选型案例（工业落地参考）

五、调整镍含量的局限性与注意事项

成本约束：镍是贵金属，镍含量从 8% 提升至 14%，成本增加约 30%-50%，需平衡加工性能与成本，避免过度设计；
耐蚀性关联：低镍钢（≤5% Ni）加工性能提升的同时，耐蚀性仍较弱，需避免用于潮湿、含氯离子环境；
并非越高越好：镍含量≥25% 时（如哈氏合金），加工硬化速率升高，冷加工难度增加，需采用 “多道次加工 + 中间退火” 工艺；
依赖整体成分：单一提升镍含量效果有限，需配合 Cr、Mn、N、C 等元素调整（如 316L 的优异加工性能，是 “10%-14% Ni+2%-3% Mo + 低碳” 的协同结果）。
