不同型号的工字钢在不同环境下（如高温、腐蚀等）使用时的注意事项

不同型号工字钢在极端环境下的使用注意事项（结构化指南）

工字钢在高温、腐蚀、低温等极端环境下的使用核心是环境适配材质、型号匹配荷载、工艺强化防护，不同型号（小型 / 中型 / 大型）的结构强度、加工特性差异，决定了其环境适应能力和防护要求。以下按环境类型分类，结合型号特点整理可直接应用的注意事项，适用于工程设计、施工选型、运维管理等场景。

一、高温环境（T≥200℃，如锅炉房、冶金车间、高温管道支架）

环境对工字钢的核心影响

温度升高导致钢材强度 / 弹性模量下降（200-600℃时，Q235 钢强度下降 30%-70%）；

高温蠕变（T≥400℃）引发长期变形；

氧化腐蚀（高温 + 氧气）导致截面削弱；

热胀冷缩产生温度应力，易引发焊缝开裂。

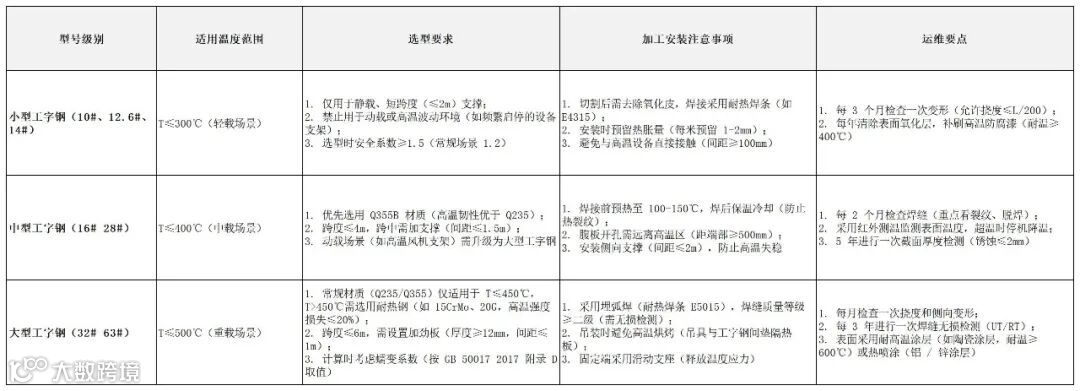

不同型号工字钢的针对性注意事项

高温环境禁忌

禁止小型工字钢在 T>300℃、大型工字钢在 T>500℃时长期使用（无耐热处理）；

避免高温环境下焊接或钻孔（易导致材质脆化）；

不得将工字钢直接埋入高温混凝土（如锅炉基础），需设置隔热层。

二、腐蚀环境（潮湿、化工、海边、食品医药洁净区）

环境对工字钢的核心影响

潮湿 / 酸碱介质导致电化学腐蚀，削弱截面（海边氯离子腐蚀速率是内陆的 3-5 倍）；

食品医药洁净区需满足卫生要求（无锈蚀、无涂层脱落、易清洁）；

腐蚀导致焊缝强度下降，引发结构失稳。

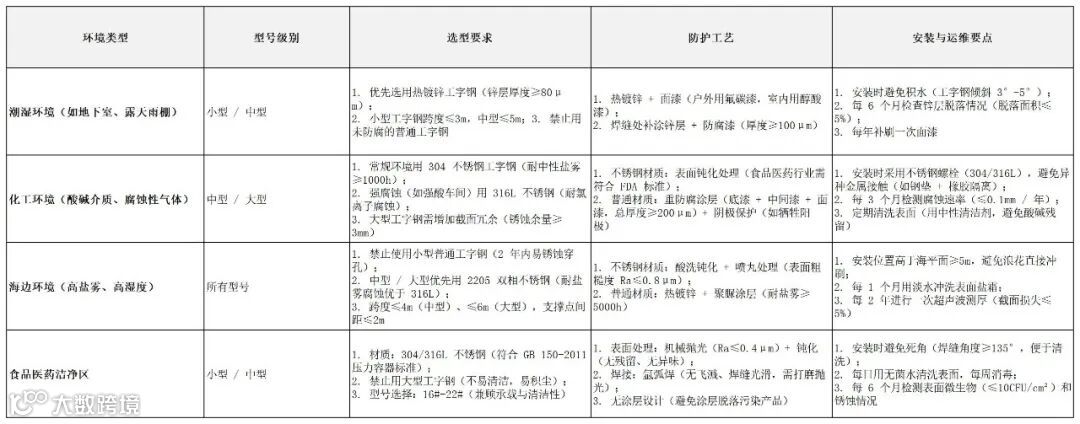

不同型号工字钢的针对性注意事项

腐蚀环境禁忌

禁止普通工字钢（未防腐）在海边、化工环境长期使用；

食品医药行业不得使用涂漆工字钢（涂层脱落易污染）；

避免不锈钢工字钢与碳钢接触（产生电偶腐蚀）；

化工车间的工字钢不得直接接触地面（需垫防腐垫，高度≥100mm）。

三、低温环境（T≤-20℃，如寒区建筑、户外设备支架）

环境对工字钢的核心影响

钢材低温脆化（T≤-20℃时，Q235 冲击功下降 50%），易发生脆性断裂；

冰雪荷载叠加，增加结构自重；

焊缝韧性下降，易产生冷裂纹。

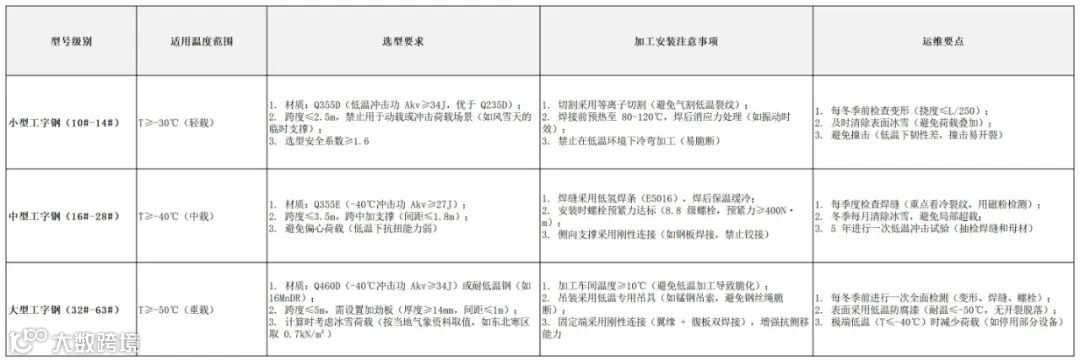

不同型号工字钢的针对性注意事项

低温环境禁忌

禁止 Q235 材质工字钢在 T≤-20℃环境使用（易脆断）；

避免在低温环境下焊接、钻孔（易产生冷裂纹）；

不得将小型工字钢用于低温重载场景（如寒区厂房主梁）；

禁止冰雪未清除时超负荷运行（易引发结构坍塌）。

四、振动 / 冲击环境（如破碎机支架、机床底座、交通枢纽结构）

环境对工字钢的核心影响

动荷载导致疲劳损伤（焊缝、截面突变处易产生疲劳裂纹）；

振动放大挠度，影响结构稳定性；

冲击荷载可能引发瞬时超载，导致局部屈服。

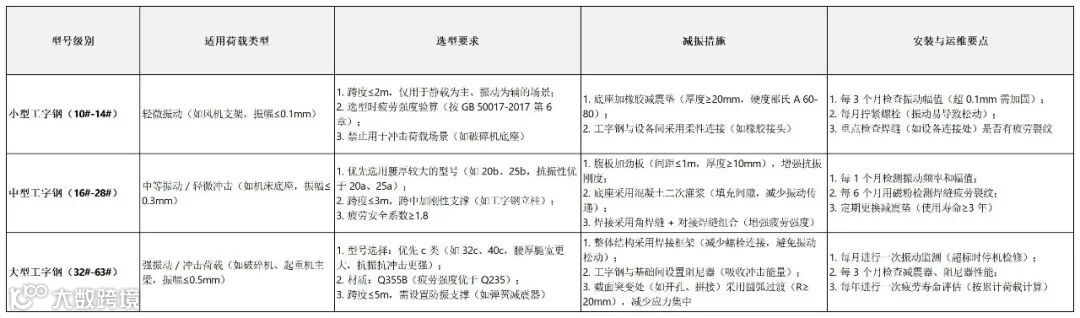

不同型号工字钢的针对性注意事项

振动 / 冲击环境禁忌

禁止小型工字钢用于强振动或冲击荷载场景；

避免工字钢截面突变（如突然变径、未过渡的开孔）；

不得采用螺栓铰接连接（振动易导致松动，需焊接或刚性螺栓连接）；

未采取减振措施的中型 / 大型工字钢，禁止用于精密设备支架（振动影响设备精度）。

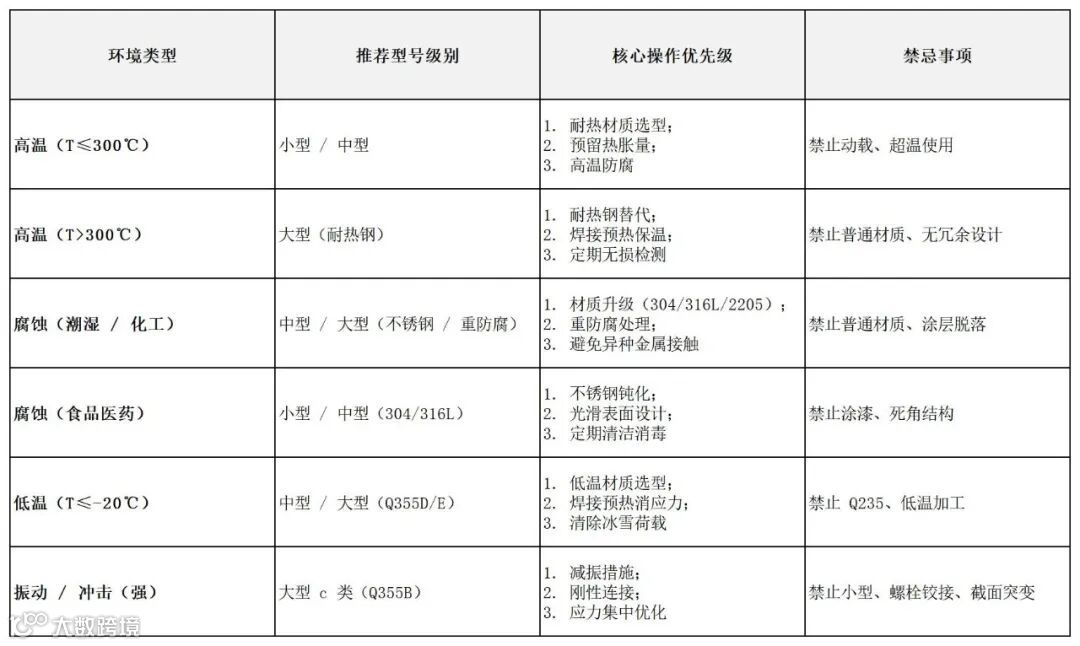

五、核心总结：环境 - 型号 - 操作对应表

核心原则：任何环境下，工字钢的使用都需满足《钢结构设计标准》（GB 50017-2017），选型时需结合环境影响系数（如高温强度折减系数、腐蚀余量、低温冲击功要求），避免 “型号适配但材质不适配”“荷载适配但环境不适配” 的误区。必要时委托专业机构进行结构验算和环境适配性评估。
