镍含量的高低对不锈钢有什么影响
浙江五岳不锈钢有限公司
镍（Ni）是不锈钢的核心合金元素之一，其含量高低直接决定不锈钢的组织结构、耐腐蚀性、力学性能、加工性及适用场景，是不锈钢选型的关键指标。以下从核心影响维度、具体应用场景及选型逻辑展开分析，结合行业实际需求提供深度参考：
不锈钢的组织结构（奥氏体、铁素体、双相、马氏体）是其性能的基础，而镍的核心功能是稳定奥氏体（γ 相） ：
-
当镍含量≥8%（搭配 18% 左右的铬）时，可在室温下形成全奥氏体组织（如 304、316 系列），避免铁素体或马氏体的脆性；
-
镍含量低于 5% 时，奥氏体稳定性不足，易形成铁素体 + 奥氏体双相组织（如 201、430 系列），或纯铁素体组织（如 409L）；
-
镍含量≥20% 时，奥氏体组织极稳定，可耐受高温、低温及强腐蚀环境（如 310S、哈氏合金）。
1. 耐腐蚀性：镍含量与耐蚀能力正相关（核心影响维度）

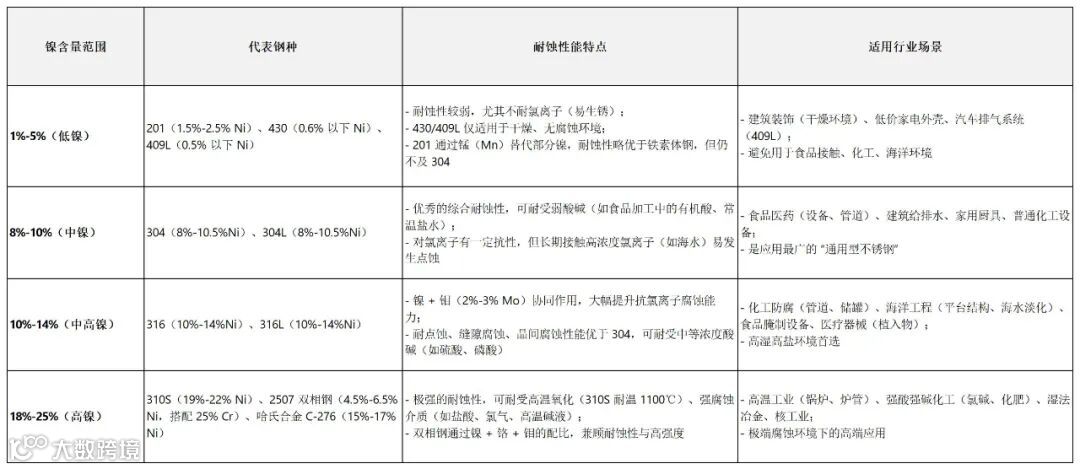

镍能增强铬的钝化效果，提升不锈钢对氧化性介质（酸、碱、盐）、氯离子、高温腐蚀的抵抗能力，具体表现：
-
韧性：奥氏体不锈钢（中高镍）的冲击韧性远优于铁素体 / 马氏体不锈钢（低镍），304/316 的室温冲击功≥27J，可耐受冲击载荷（如管道运输、设备壳体）；低镍的 201/430 冲击韧性较差（≤15J），易在低温或受力时断裂。
-
低温性能：镍含量越高，低温韧性越好 ——304 可耐受 - 270℃（液氮环境），316L 可在 - 196℃下保持韧性，而低镍的 430 在 - 20℃以下即脆化，无法用于低温设备（如冷链、深冷容器）。
-
强度：低镍铁素体钢（如 430）常温强度略高于 304，但高温强度（≥600℃）远低于高镍奥氏体钢（如 310S）；双相钢（如 2507）通过镍 + 铬的优化配比，强度是 304 的 2 倍，适合高压工况。
-
冷加工：奥氏体不锈钢（304/316）因镍含量高，塑性好、延展性强，可实现冲压、折弯、拉伸、焊接等复杂加工（如食品机械的冲压部件、管道焊接）；低镍的 201/430 冷加工时易产生加工硬化，折弯后易开裂，焊接性能较差（需特殊工艺）。
-
热加工：高镍钢（如 310S）高温流动性好，可用于锻造、轧制、铸造（如大型化工设备壳体）；低镍铁素体钢热加工温度范围窄，易产生氧化皮和裂纹。
-
低镍钢（201、430）：成本仅为 304 的 60%-70%，适合对性能要求低、追求低价的场景；
-
中镍钢（304、316）：成本适中，性价比最高，是工业与民用的主流选择；
-
高镍钢（310S、哈氏合金）：成本是 304 的 3-5 倍，仅用于极端工况（如高温腐蚀、强酸碱）。
-
禁止使用低镍钢（201、430）：氯离子会快速破坏钝化膜，导致点蚀、缝隙腐蚀（如海边护栏用 201 半年内生锈）；
-
优先选择中高镍 + 钼钢种：316L（10%-14% Ni+2%-3% Mo）、2205 双相钢（5% Ni+3% Mo）、2507 双相钢（6% Ni+4% Mo），其中 2507 可耐受 5% 以上的氯离子浓度（如海水淡化设备）。
-
低镍钢（409L、201）：高温下易氧化、强度下降，仅适用于≤400℃的场景（如汽车排气）；
-
高镍钢首选：310S（20% Ni+25% Cr）耐温 1100℃，可用于锅炉炉管、焚烧炉内衬；Inconel 600（72% Ni）耐温 1200℃，适用于航空航天高温部件。
-
中高镍奥氏体钢：304（-270℃）、316L（-196℃），可用于液氮储罐、冷链运输管道。
-
强制要求中高镍钢：304（食品接触级）、316L（医药无菌设备，耐蒸汽灭菌腐蚀），需符合 GB 4806.9、FDA 21 CFR Part 177 标准。
-
腐蚀介质：是否含氯离子、强酸强碱？浓度 / 温度如何？
-
温度范围：常温、高温（≥600℃）、低温（≤-20℃）？
-
通用场景（干燥、弱腐蚀）：选 304（8%-10% Ni），性价比最优；
-
成本敏感、低腐蚀：选 430（低镍铁素体），但需规避潮湿环境；
-
强腐蚀 / 海洋 / 化工：选 316L（10%-14% Ni）或双相钢（5%-6% Ni），双相钢性价比高于 316L 且强度更高；
-
极端高温 / 强腐蚀：选 310S（20% Ni）或高镍合金（如哈氏合金），不计成本追求可靠性。
镍含量的核心价值是 “稳定奥氏体组织”，进而衍生出 “耐蚀性、韧性、加工性” 的梯度差异：
-
低镍（1%-5%）：低成本、低性能，仅适用于简单装饰、干燥环境；
-
中镍（8%-14%）：综合性能最优，覆盖食品、建筑、普通化工等主流场景；
-
高镍（≥18%）：极端环境专用，满足高温、强腐蚀、低温等严苛需求。
选型时需避免 “盲目追求高镍” 或 “单纯压低成本选低镍”，应基于工况核心痛点（如腐蚀、温度）匹配镍含量，同时结合铬、钼、氮等其他合金元素的协同作用（如钼提升抗氯腐蚀，氮增强强度），确保材料长期稳定运行。
