在机械制造领域，一张精准的图纸是生产的 “指南针”，而标注则是这张 “指南针” 上的关键刻度。
机械制图中的标注看似简单，实则蕴含着丰富的技术信息，它直接关系到零件的加工精度、装配效果和使用性能。
本文详细聊聊机械制图中那些不可或缺的标注知识，并结合实际案例加深理解。

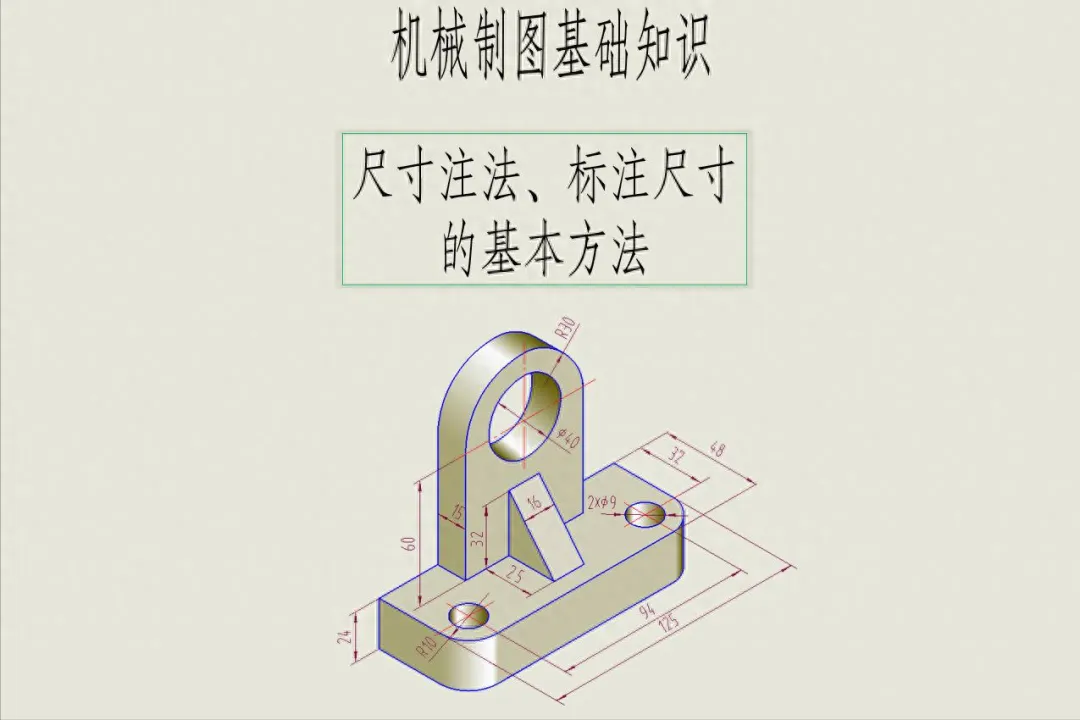

机械制图基础知识：尺寸注法，标注尺寸的基本方法

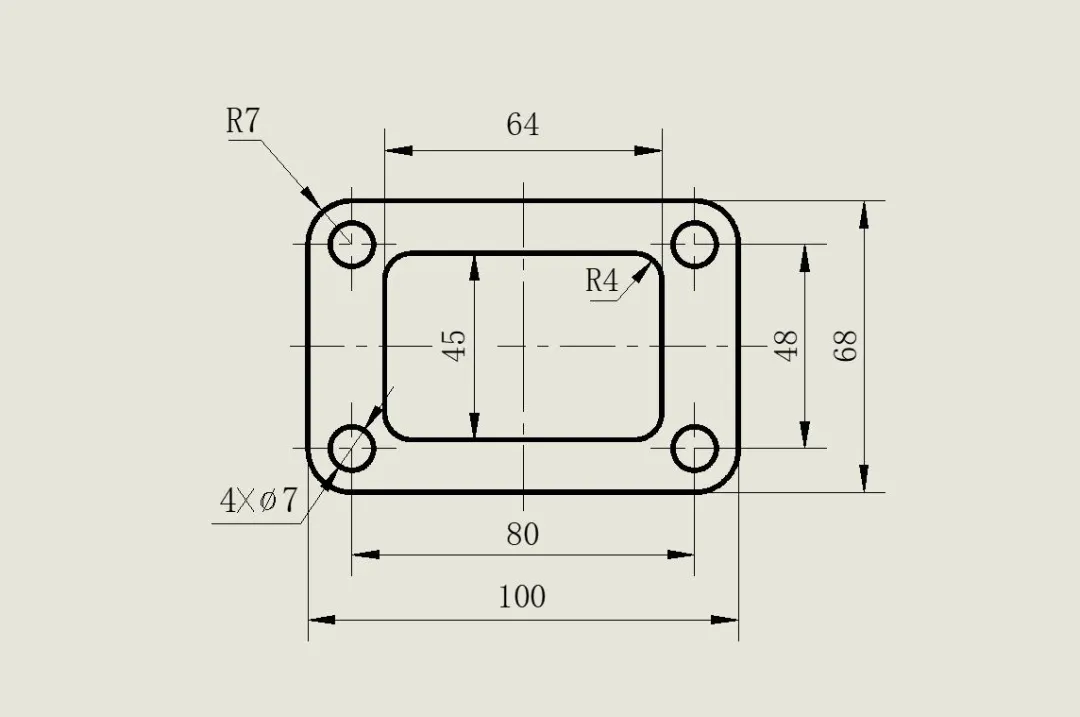

尺寸标注：明确零件的大小与位置

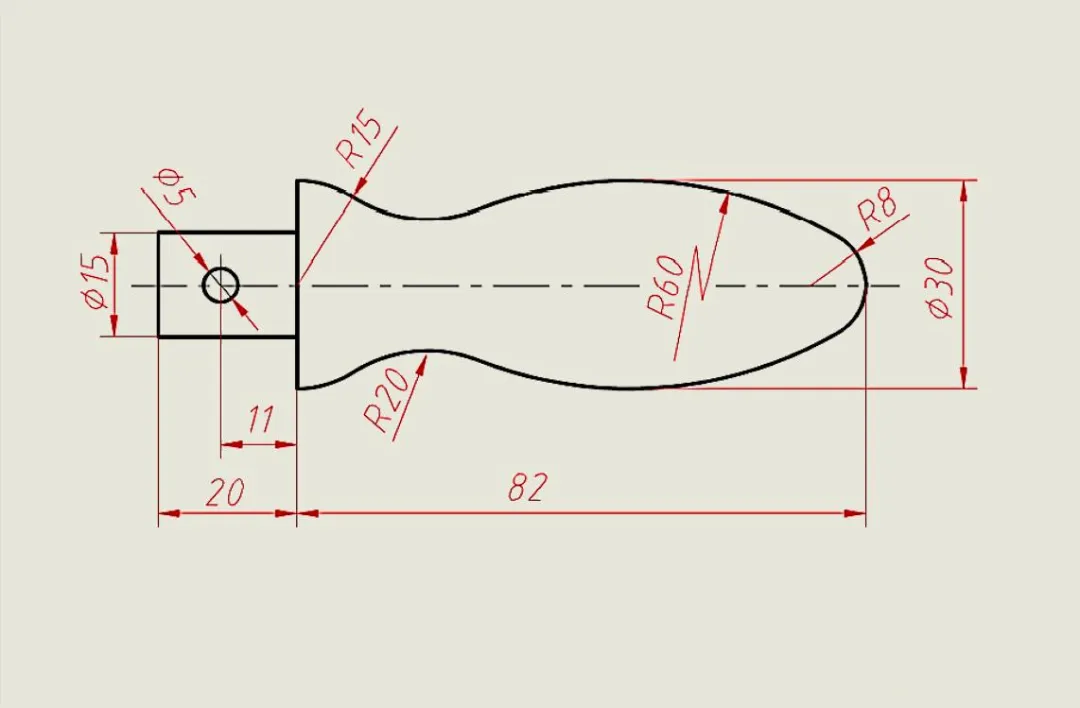

尺寸标注是机械制图中最基础也最核心的标注之一，它能准确告诉制造者零件各部分的实际大小和相对位置。
尺寸标注由尺寸线、尺寸界线、尺寸数字和箭头组成。
尺寸线用来表示所注尺寸的范围，必须与所标注的线段平行；
尺寸界线则从被标注的轮廓线引出，用来界定尺寸线的起点和终点；
箭头作为尺寸线的终端，指向尺寸界线，其形状和大小有着统一的标准；
尺寸数字则清晰地标明了尺寸的数值，一般应注写在尺寸线的上方或中断处。
在进行尺寸标注时，要遵循 “完整、清晰、合理” 的原则。
完整指的是标注的尺寸要能完全确定零件的形状和大小，不遗漏任何必要的尺寸；
清晰要求尺寸标注的位置要恰当，数字易于辨认，避免重叠和混淆；
合理则是说标注的尺寸要符合零件的加工工艺和使用要求，便于制造和检验。
实际案例：轴类零件的尺寸标注
以一根简单的阶梯轴为例，它的尺寸标注需包含各段轴径和长度。
比如，轴的一端直径标注为 φ30mm，长度为 50mm；
中间一段直径为 φ25mm，长度为 30mm；
另一端直径为 φ20mm，长度为 40mm。
同时，轴上可能有键槽，键槽的宽度标注为 8mm，深度标注为 3mm，且要标注出键槽相对于轴端面的位置尺寸，如距离轴的某一端面 20mm。
这样的标注能让加工者清晰知晓各部分的尺寸规格，准确加工出符合要求的阶梯轴。
形位公差标注：保证零件的几何精度
除了尺寸大小，零件的几何形状和位置精度也至关重要，这就需要用到形位公差标注。形位公差包括形状公差和位置公差。
形状公差是指单一实际要素的形状所允许的变动全量，主要有直线度、平面度、圆度、圆柱度、线轮廓度和面轮廓度等。
比如圆度，它控制着圆柱面（或球面）的横截面是否为正圆，若圆度公差超标，零件在旋转时就可能产生振动和噪音。
位置公差是指关联实际要素的位置对基准所允许的变动全量，包括平行度、垂直度、倾斜度、同轴度、对称度、位置度、圆跳动和全跳动等。
以同轴度为例，当两个圆柱面要求同轴时，就需要标注同轴度公差，否则会影响零件的装配和运转。
形位公差标注由框格、基准符号、指引线和公差数值组成。
框格分为两格或多格，第一格填写公差项目的符号，后续格填写公差数值和其他相关符号；
基准符号用来确定基准要素，由基准字母、圆圈和连线组成；
指引线将框格与被标注的要素连接起来。
实际案例：箱体零件的形位公差标注
箱体类零件通常有多个平面和孔系，其形位公差标注尤为重要。
例如，一个变速箱箱体，其顶面要求有平面度公差，标注为 0.03mm，这能保证箱体与箱盖的良好贴合；
箱体上的轴承孔，要求有圆度公差 0.005mm 和圆柱度公差 0.01mm，以确保轴承的正常运转；
同时，两个相互配合的轴承孔之间要有同轴度公差，标注为 φ0.02mm，基准为箱体的底面（基准 A）和侧面（基准 B），这样能保证齿轮的正确啮合。
表面粗糙度标注：影响零件的使用性能
零件的表面粗糙度直接关系到其耐磨性、密封性、配合性质等使用性能，因此表面粗糙度标注也是机械制图中必不可少的一环。
表面粗糙度是指零件表面上具有的较小间距和微小峰谷所组成的微观几何形状特性。
标注时，通常用一个符号加上数值来表示。
不同的符号代表着不同的加工方法，比如 “√” 表示用去除材料的方法获得的表面，“√”（加一横线）表示用不去除材料的方法获得的表面。
数值则表示表面粗糙度的参数值，常用的参数是轮廓算术平均偏差（Ra）。
Ra 值越小，说明零件表面越光滑。
例如，Ra0.8μm 的表面比 Ra3.2μm 的表面更加光滑，适合用于配合要求较高的场合。
实际案例：齿轮零件的表面粗糙度标注
齿轮的齿面需要较好的耐磨性和传动平稳性，所以其表面粗糙度标注为 Ra0.8μm，一般通过磨削加工获得；
齿轮的两端面，表面粗糙度可标注为 Ra3.2μm，采用铣削或车削加工即可；
而齿轮的内孔与轴配合，表面粗糙度标注为 Ra1.6μm，以保证配合的精度和可靠性。
标注的注意事项
在进行机械制图标注时，还有一些细节需要格外注意。
首先，标注要符合国家标准，各个符号、代号、格式都要严格遵循相关规定，确保图纸的通用性和权威性。
其次，要根据零件的实际用途和加工工艺选择合适的标注项目和公差等级，避免过度标注或标注不足。
另外，标注的文字要清晰、规范，避免使用模糊不清的表述。
总之，机械制图中的标注是连接设计与制造的桥梁，每一个标注都承载着重要的技术信息。只有准确、规范地进行标注，才能保证零件的质量和生产的顺利进行。对于从事机械行业的人来说，熟练掌握标注知识是必备的技能，它能让我们在设计和制造过程中少走弯路，提高工作效率。
