USB在日常使用中是比较频繁，如果在多次插拔后其插口是否会发生疲劳失效，这是我们作为消费者，在使用USB时特别在意的问题。
厂家在生产后，是要经过千万次的拔插测试才能了解USB产品这方面的性能吗？当然不是！其实是采用CAE仿真进行连接器公端卡扣和端子的应力与疲劳寿命分析，就可以了解USB的这方面性能是否合格。
下面我们元王分享一个案例，主要就是Micro USB插拔力和寿命疲劳分析。
我们通过CAE仿真分析发现，Micro USB在插拔5000次后，插拔力变小，卡扣疲劳寿命偏低，需要改善设计。厂家就是基于仿真数据分析，再进行改善设计，再次优化分析以此来达到提升产品性能的目的。

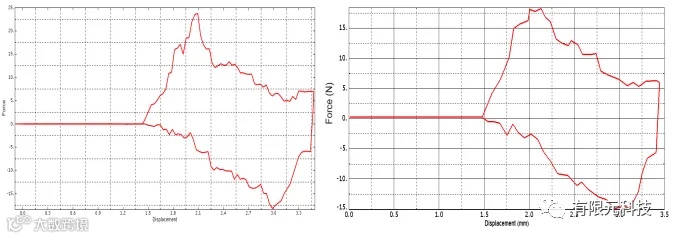

位移插拔力分析

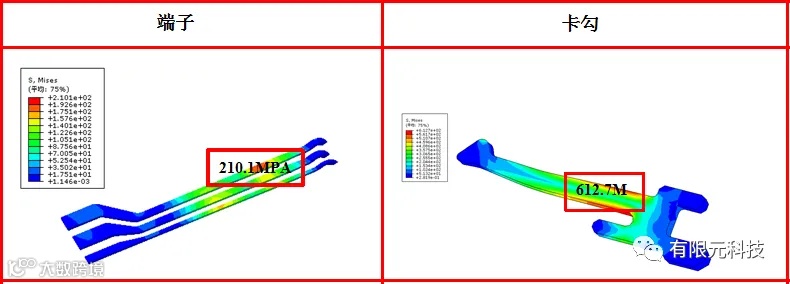

应力分析

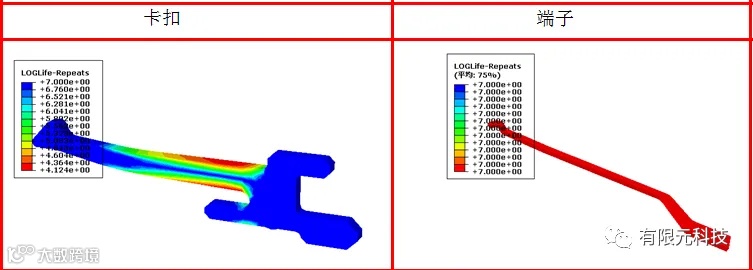

疲劳寿命分析
设计优化后的Micro USB公端端子/卡扣的最大等效应力未超出材料的屈服强度，材料安全。卡扣的疲劳寿命偏低，而端子疲劳寿命为10^7次。
针对连接器行业，我们除了提供仿真分析咨询与技术服务，还专门有研发了元王连接器分析软件。

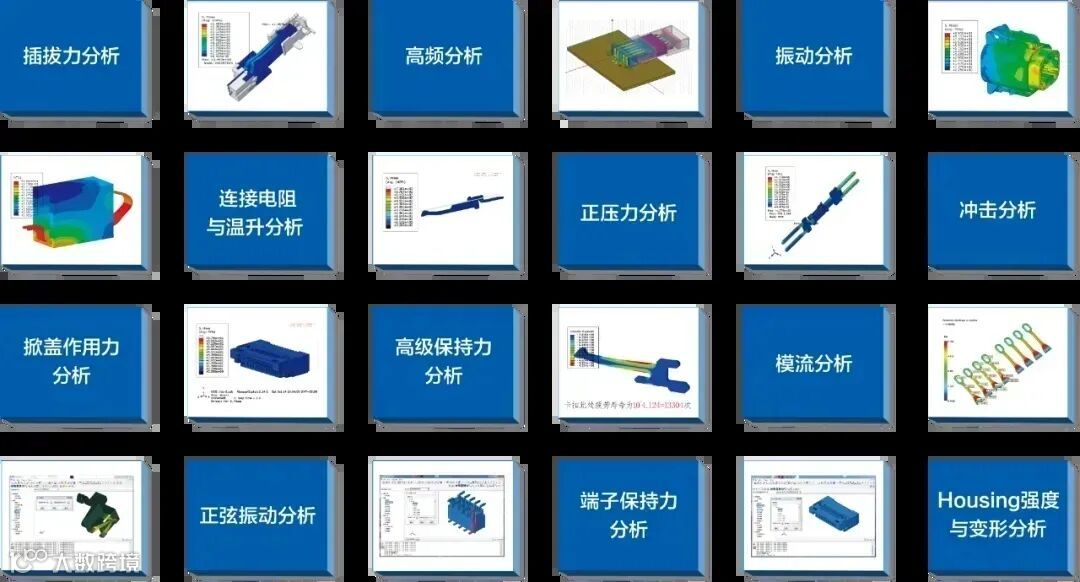

通过仿真模拟分析连接器在拔插力分析、正压力分析、端子保持力分析、连接电阻与温升分析、掀盖作用力分析、Housing强度及变形分析、振动分析、正弦振动分析和冲击分析等方面的性能或工况，其分析结果为连接器的详细结构设计提供依据和优化建议。
与市面上主流国外仿真软件相比，元王连接器分析软件是为连接器行业量身定制，广泛适用各类连接器产品。
不仅价格相对亲民，最重要的是使用门槛低，不需要具备很多有限元知识，操作简单易上手，设计人员可以快速掌握连接器仿真分析，提高产品可靠性，节省开发成本，助力精益研发，帮助企业少走弯路。
软件详细介绍可点击《元王连接器仿真分析软件介绍及功能模块》查看了解。
