在卫星通信中，射频和中频是一个非常核心的基础概念，是信号在发射和接收过程中，为了便于处理而存在的两个不同“加工阶段”。
基带信号：它是原始的信息（语音、数据），但传播距离短（只能在电路板或设备内部传输），不适合直接进行远距离传输。
中频信号：它是一个中间过渡，信号已经被“打包”和“初步加工”，为标准化和进一步处理做好了准备。
射频信号：最终进行远距离传输的形态，被加载到高频载波上，可以通过天线发射到太空。
我们通过一场信号的“太空快递”之旅，来详细拆解这三个阶段。

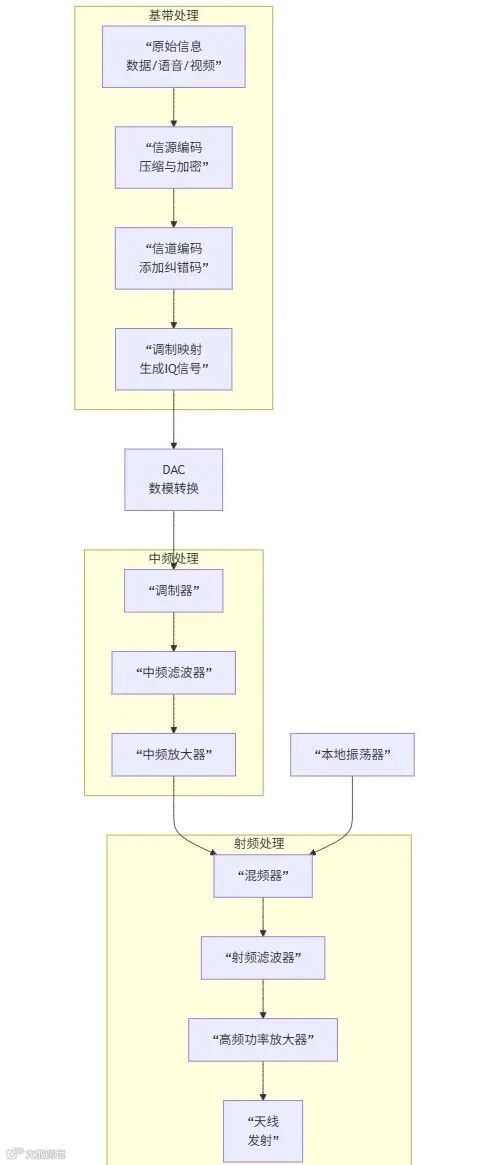

一、 发射端：从信息到电磁波
第一章：基带 - 礼物的准备与包装
目标：将原始信息转换为适合传输的数字信号。
基带信号是信息的“原始形态”，频率非常低，甚至接近于零。它就像你的声音，只能在房间内传播，无法直接传到千里之外。
-
信源编码：
减少数据量，节省宝贵的“运输空间”，并保证隐私安全。对原始信息进行压缩和加密。比如，将高清视频压缩成MP4格式，或者对你的通话进行加密。
-
信道编码：
给数据流添加冗余校验码。就像给易碎礼物裹上层层泡泡纸。在传输过程中，信号会受到各种干扰而出错，这些冗余码能让接收方自动发现并纠正错误，极大提升可靠性。
-
调制映射（数字调制）：
调制映射是将数字比特流（0和1）映射到 I（同相） 和 Q（正交） 两路信号上，形成星座图。这决定了信号是如何用相位和幅度来表示数据的（如QPSK， 16QAM）。
这一步骤是为“打包”做准备，将数字信息转换成一种可以被加载到载波上的形态。
至此，你的“礼物”已经打包完毕，但它还是一个数字信号，需要转换成模拟信号才能继续处理。

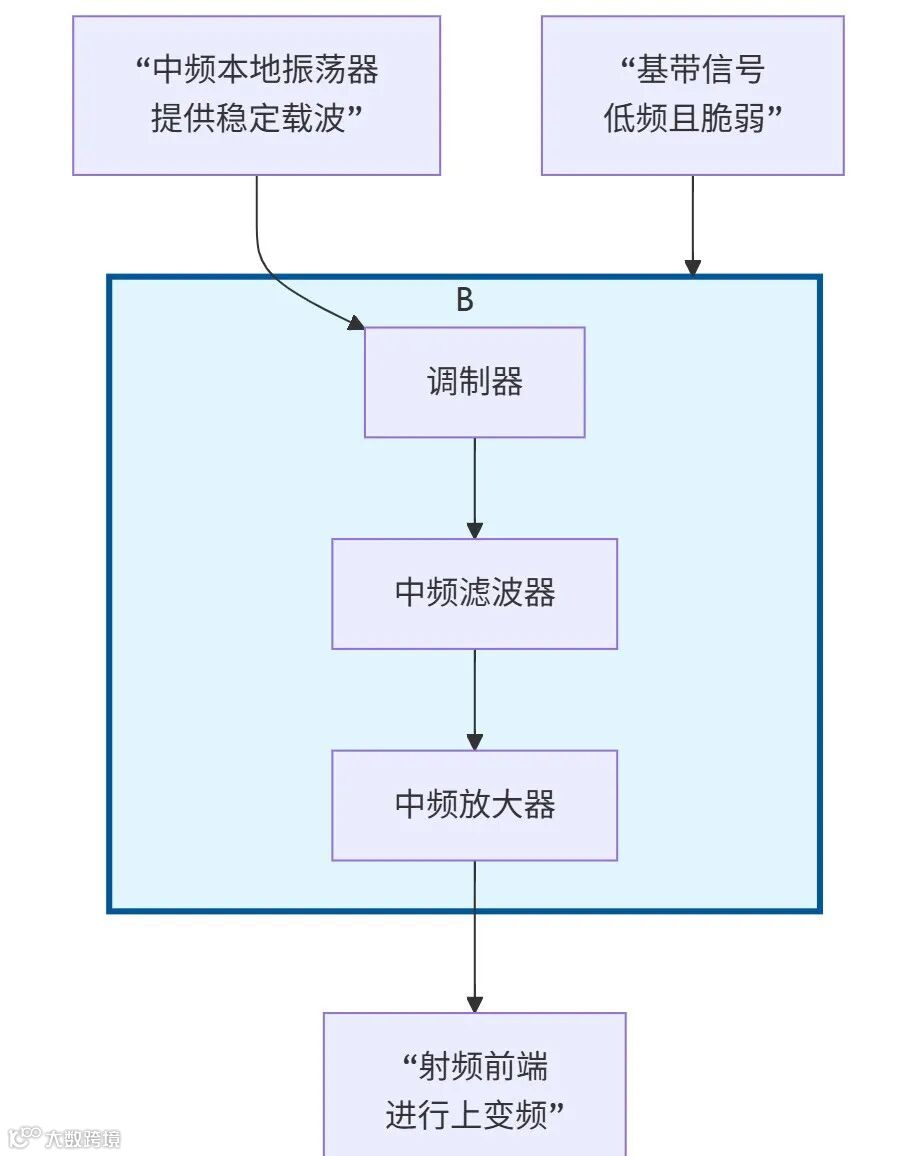

第二章：中频 - 标准化打包与贴单
目标：将基带信号调制到一个固定的、中间频率的载波上，并进行“精加工”。
这是通信系统设计的精髓所在，中频是一个固定的、相对较低的频率。
-
调制：
通过 DAC（数模转换器）和调制器，将基带IQ信号“加载”到一个中频载波（如70MHz或140MHz）上。将低频信号“提升”到一个更高的频率，为后续处理做准备。
-
滤波与放大：
使用中频滤波器和中频放大器对信号进行处理。
-
滤波：滤除调制产生的杂散信号，将信号能量严格限制在规定的带宽内，防止干扰“邻居的包裹”。这是保证信号“纯净度”的关键一步。 -
放大：将信号功率提升到适合后续处理的电平。
第三章：射频 - 装上国际航班
目标：将中频信号转换到最终的高频无线电波，并发射出去。
射频是信号进行空间远距离传播的最终形态，频率非常高（如C波段、Ku波段、Ka波段）。
-
上变频：
中频信号与一个本地振荡器产生的高频信号在混频器中混合，产生频率更高的射频信号。
这个射频信号的频率就是最终分配的 卫星通信频率（如 C波段 6 GHz、Ka波段 30 GHz）。
-
射频滤波与功率放大：
生成的射频信号经过射频滤波器净化，再由高频功率放大器放大到数十甚至上百瓦的发射功率。确保信号有足够的能量进行远距离传输，并严格符合频谱监管要求，不干扰其他系统。
-
天线辐射：
天线将导行波转换为电磁波，向卫星或目标方向辐射出去。
至此，你的“太空快递”正式启程！
而接收端执行完全相反的流程： 天线接收→ 低噪声放大 → 下变频到中频→ 中频滤波与放大→ 解调→ 基带处理。
二、 核心总结与类比
几种信号对比如下表所示：
| 参数 | 基带信号 | 中频信号 | 射频信号 |
|---|---|---|---|
| 功能 |
|
|
|
| 频率 | 低
|
固定、中低
|
非常高
|
| 处理 |
|
|
|
| 关键器件 | DSP处理器、FPGA | 调制器、中频滤波器、中频放大器 | 混频器、功率放大器、天线 |
三、为什么这个架构如此重要
这个架构之所以重要，是因为它引入“中频”这个中间层，解决了性能、成本、灵活性和复杂性之间看似不可调和的矛盾。
-
性能与成本的完美平衡：
在固定的、较低的频率上，可以制造出性能极高、成本相对较低的滤波器和放大器。要想在几十GHz的射频频率实现同等性能的滤波，其成本和难度是惊人的。
-
标准化与模块化：
无论系统工作在哪个射频波段，其中频都可以是相同的。这意味着，一个设计精良的70 MHz中频处理模块，可以通用于C波段、Ku波段、Ka波段的各种地面站，大大简化了设计、生产和维护。
-
增益的集中分配：
将整个系统的大部分增益放在稳定的中频阶段，避免了在难以控制的高频段进行高增益放大，确保了系统的稳定性和可靠性。
四、总结
这个经典的基带-中频-射频架构至关重要，因为它通过精妙的“分工”解决了通信系统的核心矛盾。它将复杂的信号处理任务分解：基带负责信息编解码，是大脑；射频负责空间传输，是双腿；而关键的中频则充当桥梁，在一个固定的、易于处理的频率上完成信号的滤波、放大等“精加工”，从而以最低的成本实现了极致的性能、标准化和灵活性，是兼顾效率与可靠性的工程典范。
