引言
在物联网（IoT）技术迅猛发展的背景下，射频识别（RFID）以其无源、低成本的优势，成为物流、供应链管理、仓储和无线传感等领域的核心技术。然而，传统RFID系统受限于时分多址（TDMA）的工作模式，在面对大规模标签读取时效率低下，尤其在实时、高吞吐量场景（如大型物流中心或高速生产线）中，这一短板尤为突出。
清华大学、浙江大学和上海交通大学的研究团队联合推出的QuinID系统，首次将频分多址（FDMA）技术引入RFID，实现了完全并行的标签读取。通过创新的频率选择性天线设计和先进的并行信号处理，QuinID将读取速率提升至传统系统的五倍，达到惊人的5000次/秒。
本文将深入剖析QuinID的核心技术、工作流程、优势与不足，探讨其如何为RFID技术带来革命性变革，并展望其在物联网领域的广阔前景。
QuinID的核心技术：从TDMA到FDMA的跨越
传统RFID的瓶颈
传统RFID系统基于EPC Gen-2协议，采用ALOHA机制，通过时分多址（TDMA）逐一查询标签。每次读取前，标签需通过16位随机数（RN16）完成握手，这一串行过程导致效率低下。即使近年来的“并行解码”研究（如FlipTracer）尝试通过解码碰撞信号提升效率，实际读取速率仅提高约20%，难以满足大规模并行读取的需求。此外，碰撞信号的解码受限于信噪比（SNR）波动和标签数量变化，导致性能不稳定。
QuinID通过引入FDMA技术，彻底打破了TDMA的限制。它将通信从时域转向频域，允许多个标签在不同频段上同时与阅读器通信，实现了真正的并行读取。这种创新不仅显著提升了吞吐量，还为RFID技术开辟了全新的应用场景。

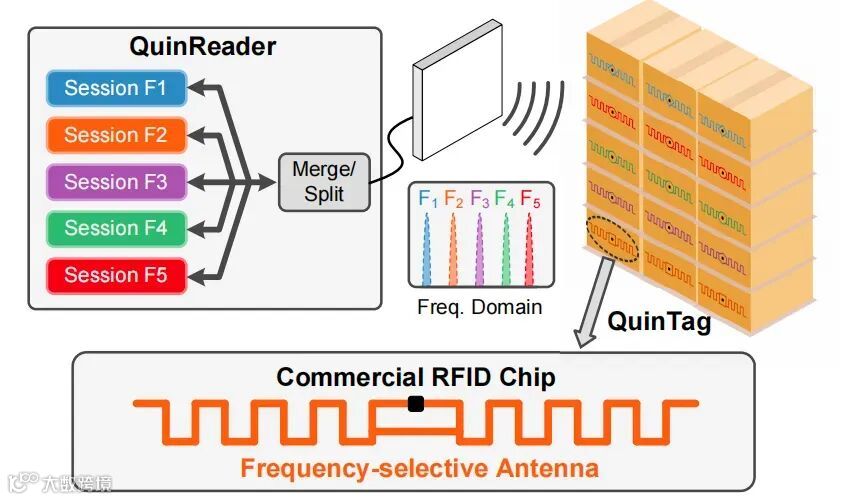

FDMA技术的核心原理
FDMA（频分多址）通过将可用带宽划分为多个独立的子频带，让多个设备在各自频段内并行通信，避免干扰。在QuinID中，FDMA技术的实现依赖以下三大核心机制：
频段划分
QuinID将ISM频带（902-928 MHz）划分为多个子频带，例如5个子频带，每个带宽约为2-3 MHz。子频带间设置保护带宽（roll-off band），确保无干扰通信。这种划分使多个QuinTag（QuinID专用标签）能在不同频段上同时工作，理论上实现与子频带数量成正比的读取速率提升（例如5倍）。
频率选择性天线
QuinTag采用基于表面声波（SAW）滤波器的频率选择性天线，仅响应特定频段的激励信号。SAW滤波器通过压电效应将电信号转换为声波，仅允许特定频率的信号通过，其高Q值（品质因数，达1000）确保极窄的带宽和高选择性。这种设计使每个QuinTag在指定频段内独占通信，避免与其他标签的干扰。
并行信号处理
QuinReader（QuinID阅读器）通过数字上变频器（DUC）和下变频器（DDC）实现多频段信号的合并与分离。DUC将多个激励信号合并后同时发送，DDC从复合回传信号中分离出各频段的标签数据。基于FPGA的实时解调算法进一步确保了高效并行处理，支持高达640kbps的数据速率。

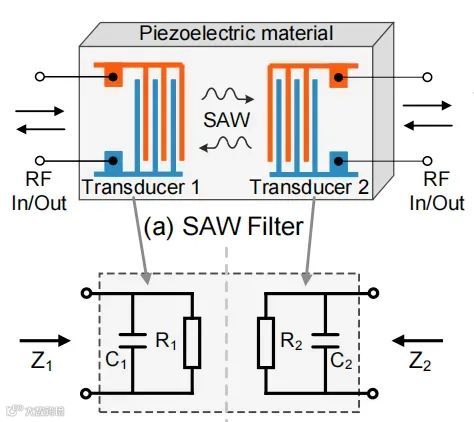

SAW滤波器的频率选择性实现
SAW滤波器是QuinID频率选择性天线的核心组件，其工作原理和实现方式如下：
压电效应：SAW滤波器由压电基板（如石英或铌酸锂）和金属电极组成。输入电极将电信号转换为表面声波，声波沿基板传播，输出电极再将其转换回电信号。只有与电极间距匹配的频率信号能有效通过，形成窄带滤波。
高Q值特性：SAW滤波器的Q值高达1000，带宽仅1.6-3 MHz，远超传统LC谐振器（Q值约100）。这确保了QuinTag在指定频段内的精准响应。
天线设计：QuinTag采用弯折线偶极子天线，其阻抗通过CST Studio Suite优化，与SAW滤波器和RFID芯片（如NXP UCODE 7）匹配。解耦阻抗匹配网络仅用两个电感，简化设计并降低成本。
抗干扰：SAW滤波器可抑制跨频带干扰达30 dB，确保通信的独立性。
尽管SAW滤波器引入约3 dB的插入损耗，可能缩短读取距离，但其窄带滤波特性将噪声带宽从100 MHz降至2 MHz，提升下行信号检测能力，部分抵消了损耗影响。
QuinID的工作流程
QuinID的工作流程通过FDMA技术实现高效并行读取，以下是具体步骤：
发送多频段激励信号
QuinReader在多个子频带（如5个）内同时发送激励信号。信号通过数字上变频器（DUC）合并，并引入时间延迟以避免误激活传统宽带标签。
QuinTag响应特定频段
每个QuinTag配备特定SAW滤波器，仅响应其分配频段的信号。无源设计使其从激励信号中获取能量，无需内置电源。
并行通信
不同QuinTag在各自频段内回传数据，QuinReader通过数字下变频器（DDC）分离信号，实现多标签同时通信。
干扰消除
异步激励：下行信号的异步设计防止传统标签被激活。
数字预失真（DPD）：利用Volterra系列模型补偿功率放大器的非线性，消除频段间干扰。
实时解调
QuinReader在FPGA上运行优化算法（如预存查找表和PLL时钟恢复），快速解调多频段信号，满足EPC协议的严格时序要求。
标签识别
从解调信号中提取标签ID，通过CRC校验确保数据准确性，实现高达5000次/秒的读取速率。
兼容性处理
QuinTag可被传统RFID阅读器读取，QuinReader也能处理传统标签信号，确保与现有系统的无缝集成。
QuinID的技术细节
QuinTag的硬件实现
QuinTag的设计融合了商用RFID芯片和创新硬件：
组件构成：
RFID芯片：NXP UCODE 7，确保与商业RFID兼容。
SAW滤波器：如Qualcomm B3300系列，定义2-3 MHz的窄带频段。
天线：2 dBi弯折线偶极子天线，优化阻抗匹配。
匹配网络：仅用两个muRata电感，降低损耗和成本。
频段划分：ISM频带分为5个子频带，平衡并行度和能量分配。更高的频段划分可能进一步提升并行度，但会减少每个频段的能量分配。
性能优化：窄带滤波降低噪声影响，部分补偿SAW滤波器的插入损耗，维持5米读取距离。
QuinReader的集成设计
QuinReader基于Xilinx ZC706 FPGA平台和ADRV9375 RF模块：
硬件架构：
9 dBi Laird天线，输出36 dBm EIRP（符合FCC标准）。
方向耦合器反馈信号，用于DPD校正。
数字自干扰消除，取代传统模拟电路。
软件优化：
5个独立RFID读取会话，功率均匀分配。
Mathworks Simulink HDL Coder实现低延迟算法，支持全速率EPC标准。

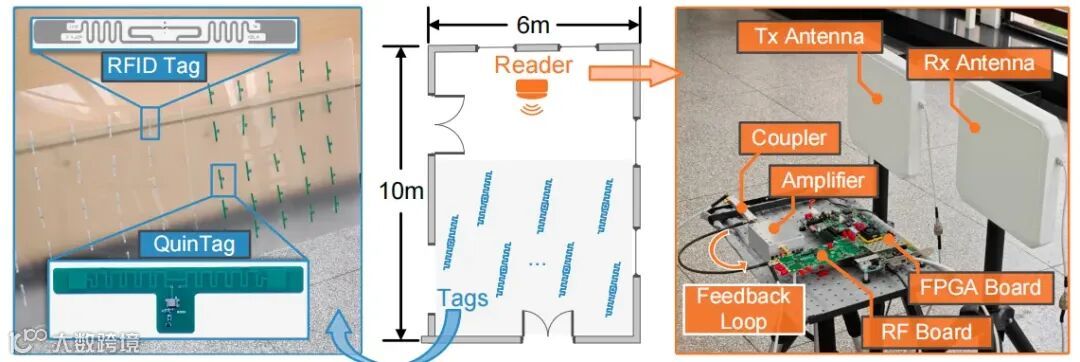

性能评估：五倍速率的实证
QuinID的性能测试展现了其卓越表现：
读取速率：在5频段配置下，QuinID达到5000次/秒，是传统RFID的5倍，远超并行解码方案（如FlipTracer）的20%提升。
读取距离：在2-5米范围内稳定运行，商业阅读器在30 dBm EIRP下可达6米。
数据速率：支持高达640kbps，适应高吞吐量需求。
兼容性：QuinTag与传统阅读器兼容，QuinReader支持传统标签共存。
环境适应性：QuinTag在玻璃、木材等材质上性能稳定，频率选择性不受影响。
然而，QuinID也存在不足：
读取距离限制：5米距离较传统系统的6米稍短。
频率偏移敏感性：高数据速率下，载波频率偏移超过150kHz会导致性能下降。
硬件复杂性：FPGA平台提高了系统成本和实现难度。
应用前景：RFID技术的未来
工业场景的变革
QuinID的高效并行读取能力使其在以下场景中大放异彩：
大型物流中心：快速扫描数百个标签，提升库存管理效率。
高速生产线：实时读取批次产品状态，缩短生产周期。
创新应用
QuinID的频率选择性带来独特优势：
批次隔离：为同一批次分配相同频段，避免跨批次误读。
物品分组：同类物品使用同一频段，便于快速分类。
可扩展性
未来可通过集成多个SAW滤波器和RF开关实现动态频段选择，支持宽带技术（如RFID定位）和信道跳频，进一步提升灵活性。
成本与实用性分析
QuinTag成本：约10美分，约为传统标签的3倍。未来通过IC集成可降至1.5-1.8倍。
QuinReader成本：与商业阅读器相当，仅在并行读取场景替换使用。
对于高价值物品追踪和效率敏感场景，QuinID的性能收益远超成本增幅，具有高性价比。
不足与改进方向
尽管QuinID在并行读取方面表现卓越，但仍存在以下不足：
读取距离：5米距离限制了长距离应用。改进方向：引入模拟载波消除电路，提升接收器灵敏度。
成本：QuinTag成本较高。改进方向：优化制造工艺，整合IC模块。
频率偏移：高数据速率下对频率精度要求高。改进方向：增强QuinReader的频率校准算法。
环境适应性：SAW滤波器对温度敏感。改进方向：采用温度补偿材料或算法。
标准化：FDMA未纳入EPC标准。改进方向：推动行业标准更新。
结论：并行RFID时代的开端
QuinID通过FDMA技术、频率选择性天线和并行信号处理，首次实现了RFID的完全并行读取，将效率提升至新高度。其与商业系统的兼容性确保了无缝集成，SAW滤波器的创新应用展现了无源RF计算的潜力。尽管存在距离、成本和标准化等挑战，QuinID的突破标志着并行RFID时代的到来，为物联网应用提供了强大支持。
参考文献
QuinID: Enabling FDMA-Based Fully Parallel RFID with Frequency-Selective Antenna
