AC-DC
无锡硅动力针对快充和适配器领域推出了SP9477W芯片。该芯片是一款集成SiC功率器件的高频准谐振反激变换器。适用于设计离线式USB-PD和USB Type-C等快速充电器和电源供应器方案，产品满足低成本、高性能电源的技术指标要求。

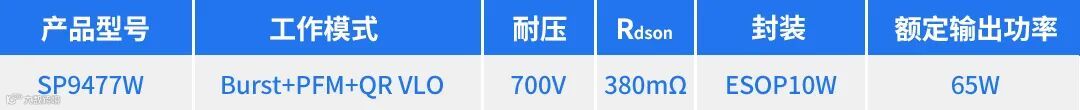

SP9477W
高频准谐振、集成SiC、高性能AC/DC芯片
01
性能特点
■ 集成700V SiC功率器件
■ 输入欠压/过压保护
■ 内置最高频率限制功能
■ 宽VDD电压范围
■ 准谐振谷底锁定模式实现无噪音工作
■ 中轻载工作在频率折返和Burst 模式
■ 带输出电压补偿的Burst工作模式
■ 自适应环路增益补偿
■ 内置初级限流保护，满足LPS要求
■ 可配置OCP保护，满足不同电源应用需求
■ 内置异常故障过流保护功能(绕组和次级整流管短路)
■ 动态驱动能力调整，降低次级整流管应力
■ 内置频率抖动改善EMI
■ 4ms开机软启动
■ 内置芯片OTP保护
■ 增强散热封装ESOP10W
02
目标应用
■ PD/PPS 适配器/充电器
■ 手机快速充电器
■ 高功率密度电源供应器
03

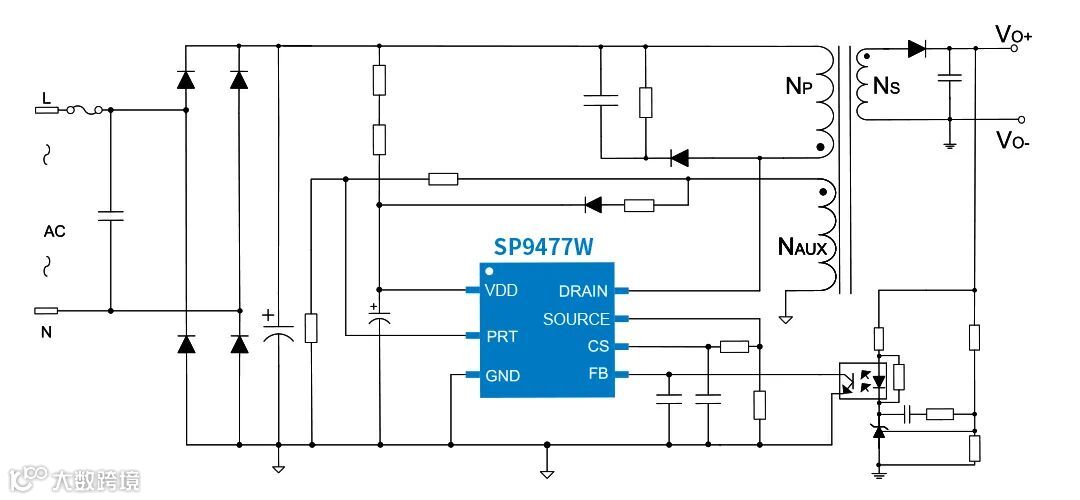

应用简图
04

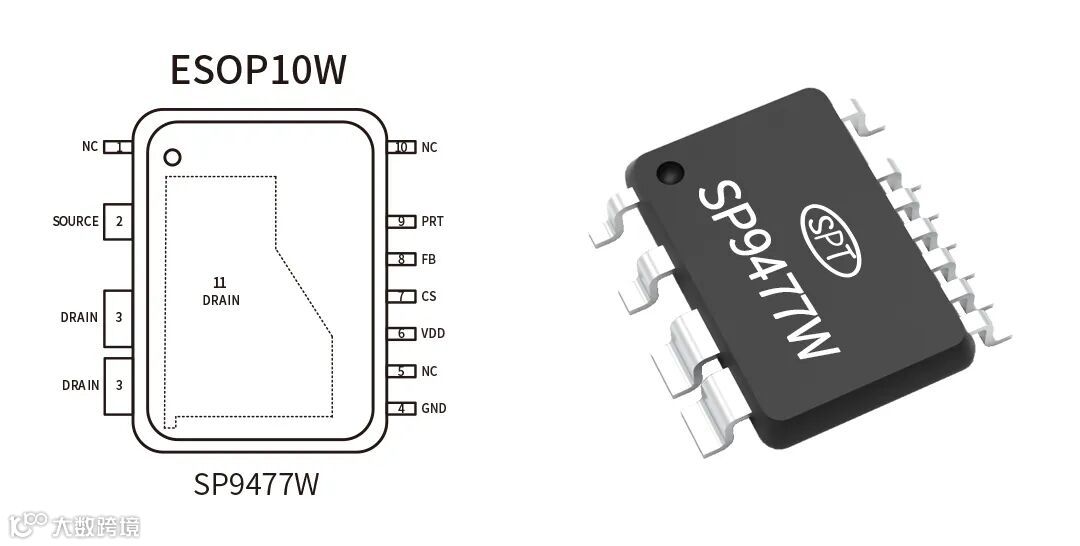

封装形式
05

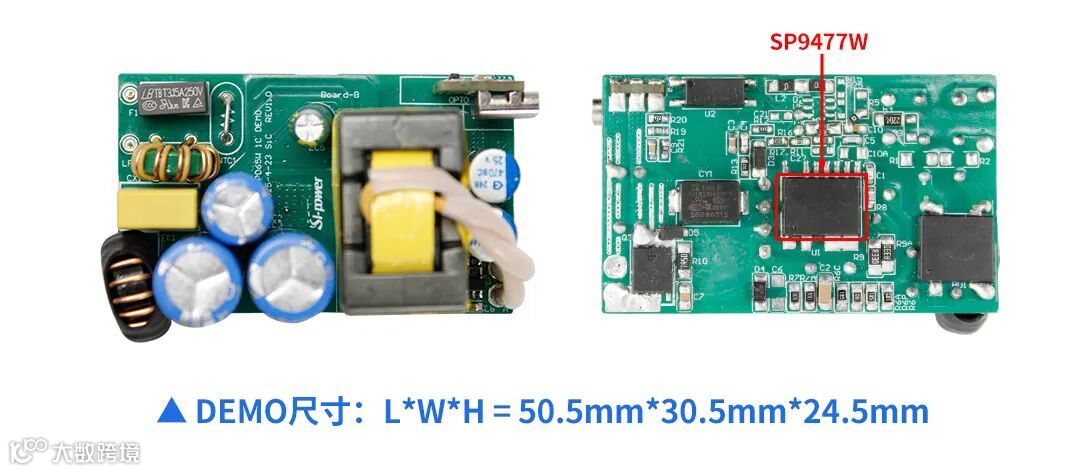

DEMO板
产品优势
01
效率曲线
02

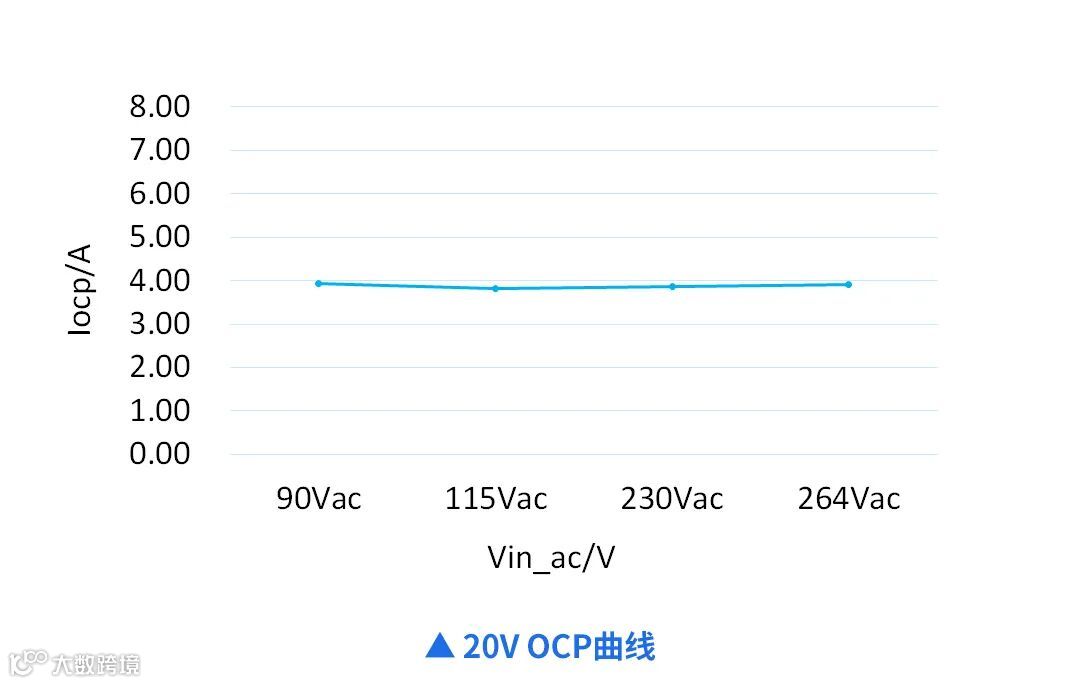

OCP曲线
03

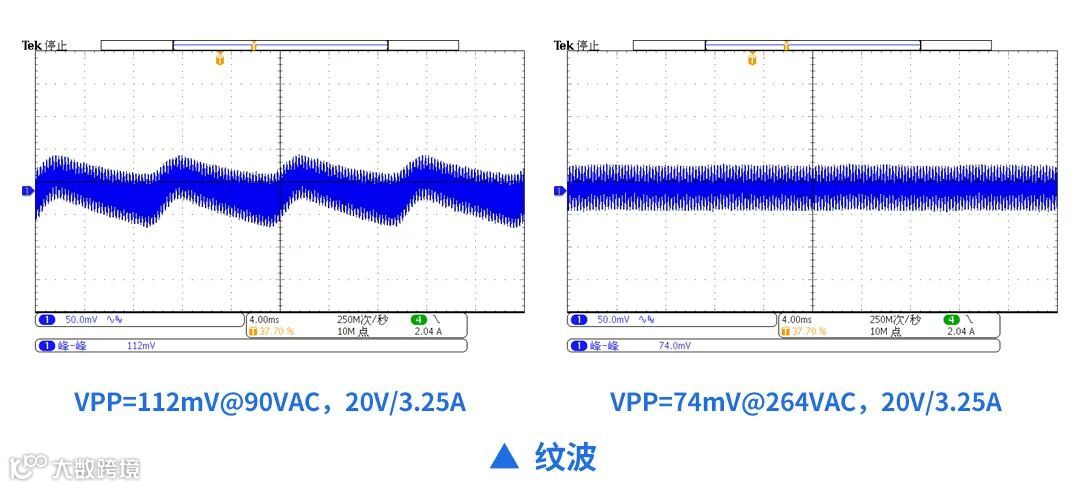

纹波
04

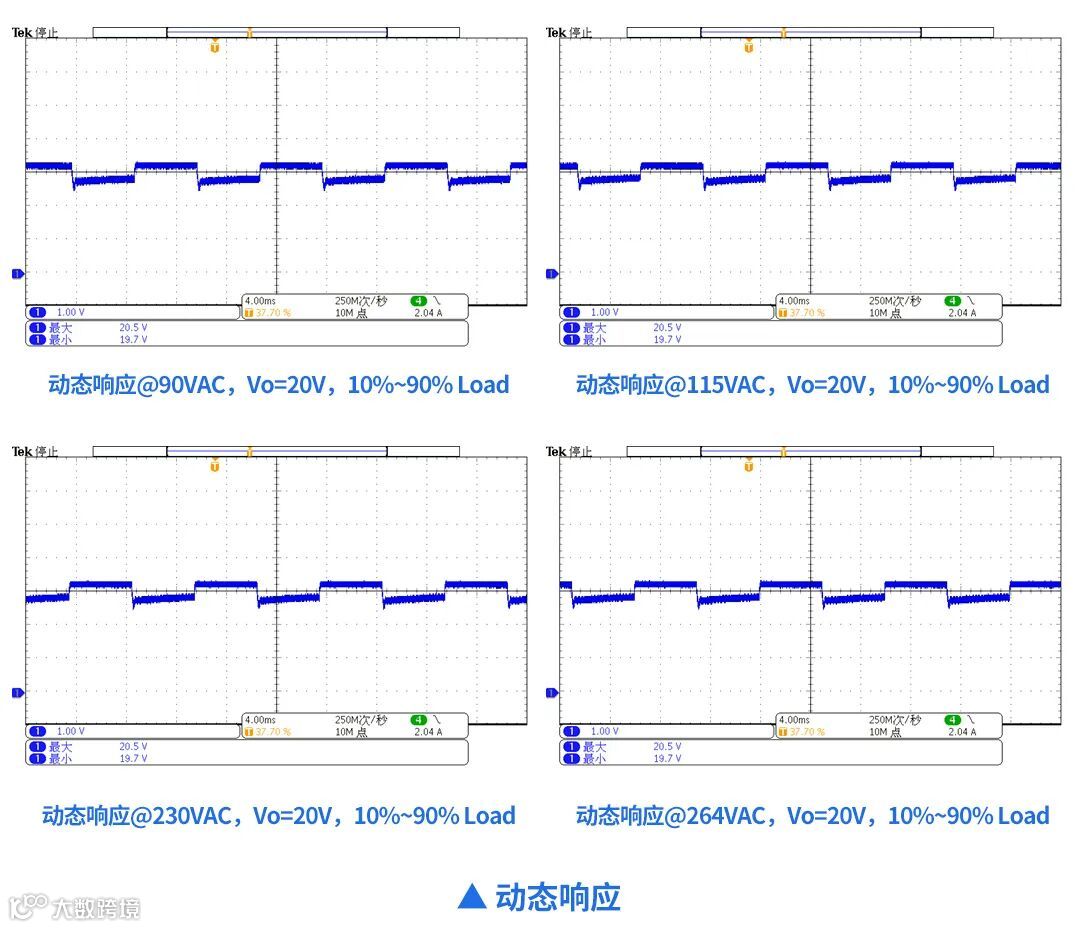

动态响应
05

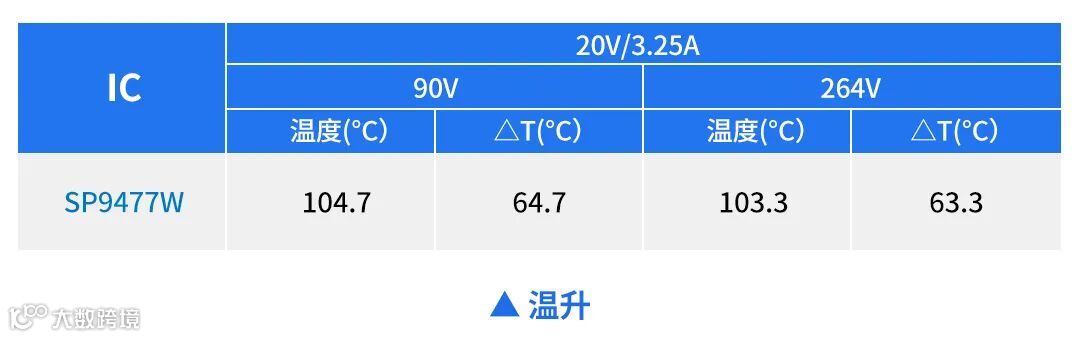

温升
06
高可靠性
07

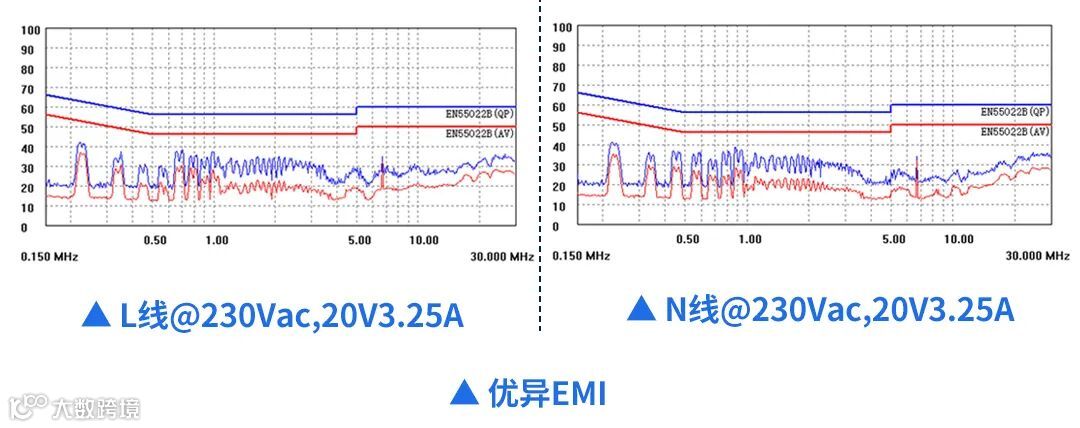

优异EMI
小结：
■ 简易外围零件设计
■ 内置700V SiC
■ 简易EMI设计
■ 增强散热封装，降低IC温度，简化充电器散热设计，降低成本
■ 高效率(65W):93% @90V,94.6% @230Vac
■ 可靠性高，EMS 通过ESD 20KV，EFT 4KV
END
关于我们

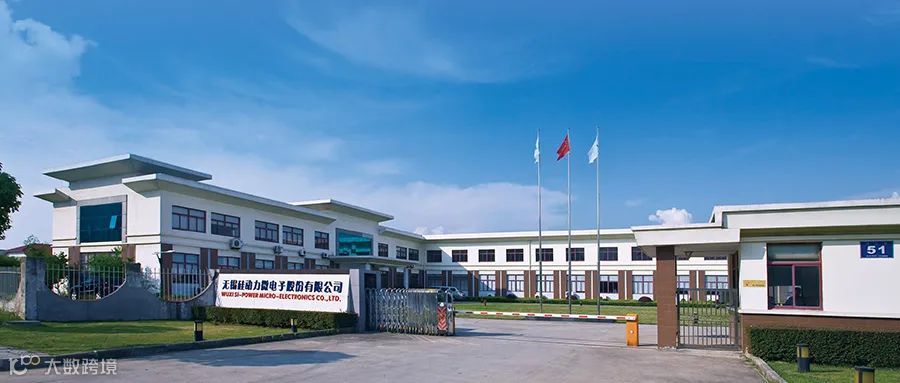

无锡硅动力微电子股份有限公司成立于2003年，是国内领先的电源模拟IC设计企业，长期耕耘以AC-DC、DC-DC为主的电源管理IC市场，致力于成为绿色电源行业的引领者。
