当我们手持最新款的智能手机，感叹其运算速度之快、功能之强大时，或许很难想象，制造这颗“数字心脏”的旅程，始于一个与外界截然不同的世界。
在芯片制造中，空气的纯净度是医院手术室的数千倍，甚至一粒最微小的灰尘，都足以成为一场灾难的元凶。
为何净室是芯片制造的“生命摇篮”？
要理解洁净室的重要性，我们首先需要了解芯片的尺度。
现代芯片的制程已经进入到了纳米时代，3纳米、2纳米……这意味着一根头发的直径，大约可以容纳2万个3纳米的晶体管。
在这个尺度下，任何我们日常生活中习以为常的微粒，都成了庞然巨物。
一粒灰尘（约50微米）：相当于一个晶体管大小的上万倍，如同一块巨石砸在精密的城市蓝图上，会直接导致电路断路或短路。
细菌（约1-10微米）：如同一个不请自来的“拆迁队”，能轻易摧毁数万个晶体管。
甚至是我们呼吸出的皮屑、谈话时的飞沫，在芯片的微观世界里，都无异于一场陨石撞击。
因此，芯片的制造，本质上是一场与微观粒子的极限斗争。洁净室，就是这场斗争中最坚固的堡垒。
相比之下，我们日常的室内空气，每立方米可能含有数千万甚至上亿个颗粒物。
那么，这样一个“一尘不染”的奇迹，是如何被创造和维持的呢？答案就藏在那些庞大而复杂的洁净室设备系统中。
揭秘净室“四大护法”：
打造无尘空间的系统工程

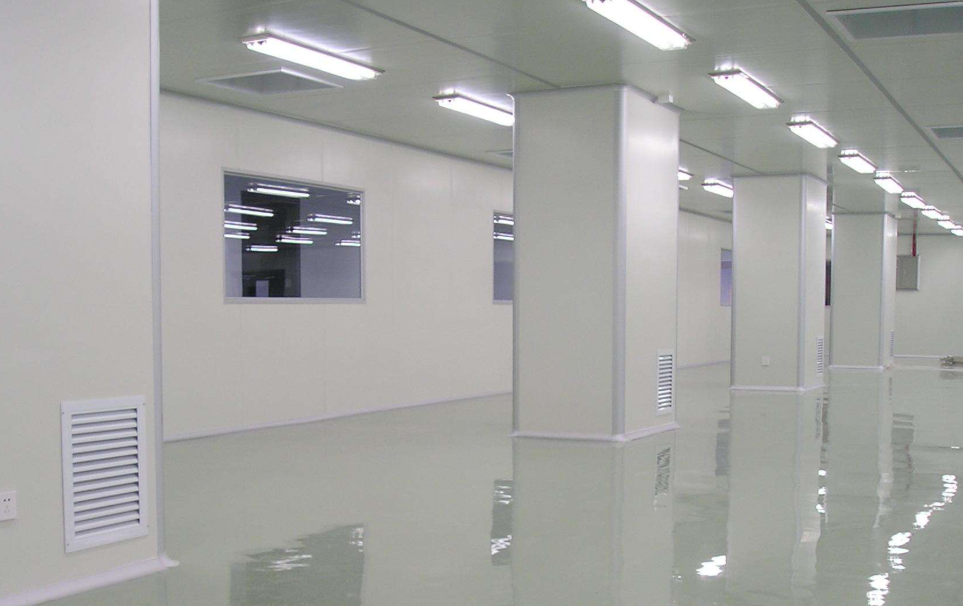

一个洁净室并非只是一个“打扫得很干净的房间”，它是一个由多种高精尖设备协同运作的、动态的、高度自动化的系统工程。
第一护法：空气净化系统的“心脏”——FFU与高效过滤器
如果把净室比作一个生命体，那么空气净化系统就是它的“呼吸系统”和“血液循环系统”。
FFU（风机过滤单元）：这是净室天花板上的核心装置。你可以把它想象成一个强力“吸尘+换气”系统的终端。FFU内部装有高效电机和预过滤器，它从顶部吸入净室上夹层（技术夹层）的空气，然后强力向下吹送。
HEPA/ULPA过滤器：FFU的底部，安装着高效微粒空气过滤器（HEPA） 或性能更强的超高效微粒空气过滤器（ULPA）。
这些过滤器是捕捉颗粒物的终极屏障。ULPA过滤器对0.1-0.2微米颗粒的过滤效率高达99.999%以上。正是通过成千上万个FFU组成的“矩阵”，持续不断地向下输送经过ULPA过滤的、如同冰川空气般的纯净气流。
这种“垂直层流”的设计，迫使空气中的颗粒物无法悬浮，会被快速向下吹离关键工作区，然后通过地板上的格栅被回风系统收集，经过再次过滤、温湿度调节后，重新送入上夹层，形成一个完美的闭环。这套系统确保了整个洁净室空间每几分钟就能彻底换气一次，时刻保持极致纯净。
第二护法：环境控制的“神经中枢——AMHS与温湿度系统
芯片制造对环境的要求苛刻到了极致，恒定的温湿度是保证工艺精度的基石。
温湿度精确控制：光刻机等精密设备在运行时会产生大量热量，微小的温度波动（通常要求控制在±0.1°C以内）都会导致硅片热胀冷缩，造成光刻对准失准。同样，湿度也必须被严格控制，以防止静电积累和金属腐蚀。这就需要庞大的冷水机组、精密空调和加湿/除湿设备24小时不间断工作，它们如同净室的“汗腺”，默默调节着内部的“体温”。
自动物料搬运系统：在净室中，你几乎看不到人员搬运晶圆（硅片）的场景。因为人力搬运会带来大量的颗粒和震动。
取而代之的，是天花板上来回穿梭的天车和地面上的自动导引车。这套系统就像一个全自动的“物流仓库”，它接收指令后，会精准地将装载着晶圆的载具从一台设备运送到另一台设备，全程无人接触、无缝衔接。
这不仅极大降低了污染风险，也实现了生产效率和可靠性的飞跃。
第三护法：人体的“终极铠甲——洁净服与气锁室
人是洁净室室中最大的污染源。一个静止的人，每分钟也会脱落约10万颗皮屑。
因此，将“人”这个变量严格管控起来，是净室管理的重中之重。
洁净服：这并非普通的白大褂。它是用特殊的防静电、无尘面料制成的“全身铠甲”，包括连体服、头套、口罩、护目镜和专用靴子。
穿戴完毕后，只露出双眼。其目的是将人体产生的颗粒和皮屑完全包裹在内，并通过面料的过滤特性，阻止它们向外扩散。
气锁室：这是进入洁净室的唯一通道，如同潜水艇的舱门。它通常采用“互锁”设计，即一道门未关闭，另一道门绝对无法开启。
在气锁室内，设有风淋室——通过高速、洁净的空气喷嘴，对人体的各个角度进行强力吹淋，将附着在洁净服表面的残留粒子吹走。
更高级的还会使用 “黏性地垫” 来吸附鞋底的尘埃。整个穿戴和进入流程，本身就是一场庄严的仪式。
第四护法：工艺设备的“内在修为——设备内部的微环境”
即使整个洁净室的大环境已经无比洁净，但对于光刻、刻蚀等最关键工艺步骤，要求还要再提高一个数量级。这就是设备内部微环境的概念。
除了颗粒污染，洁净室还要应对另外两个“隐形杀手”：
静电：在干燥的洁净室环境中，物体摩擦极易产生静电。高压静电不仅能击穿纳米级的电路，还会像一个“磁铁”一样，主动吸附空气中的带电颗粒，加剧污染。
因此，洁净室内的一切——从地板、墙壁、工作台到工具、容器，都必须采用防静电材料，并建立完善的接地系统。
振动：光刻机在进行纳米级对准时，任何微小的震动，哪怕是人走路、门外卡车经过的震动，都是无法容忍的。
因此，核心工艺设备都安装在独立的主动减振基座上，这些基座能实时感知并抵消来自地面的振动波，为芯片制造提供一个“绝对平稳”的舞台。
当我们探秘完芯片厂的洁净室，会发现它早已超越了“一间非常干净的房子”的范畴。是一个集空气动力学、材料科学、机械工程、自动化控制和物理学于一体的，人类工业文明的巅峰之作。
这里的每一缕空气，都经过千百次过滤；这里的每一次物料传递，都由算法精确调度；这里的每一位工作者，都化身“宇航员”，恪守着最严苛的洁净准则。所有这一切，只为了一个目标：在原子和分子的尺度上，完美地执行人类的设计蓝图。
所以，下次当你拿起一枚小小的芯片，请不要忘记，它诞生于一个几乎容不下一粒灰尘的、由人类智慧构建的洁净殿堂。
这枚芯片所承载的，不仅是数十亿个晶体管，更是人类对纯净、秩序与精确的极致追求。
