在陶瓷3D打印及材料科研过程中，“打印出来”只是第一步，真正关键的是“看得清楚”。
无论是验证材料的致密化程度、分析晶粒生长行为，还是评估烧结缺陷与界面结合状态，扫描电子显微镜（SEM）都是最直接、最具说服力的工具。它能以纳米级分辨率揭示材料表面的微观结构，为科研人员提供精确、可量化的数据依据。

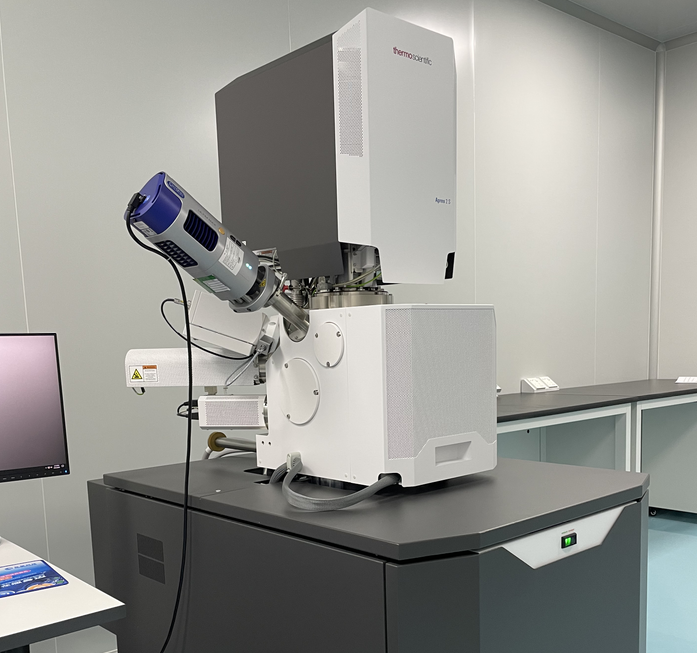

奇遇科技场发射电镜
为了满足不同科研场景的测试需求，奇遇科技现正式开放两种SEM测试服务——钨灯丝电镜与场发射电镜，覆盖从常规形貌观察到高分辨能谱分析的全范围科研应用。对于非磁性材料，我们提供免费喷金服务，以提升导电性和成像质量。
|
|
|
|
|
|
|
常规：非磁形貌80元，能谱点扫60元（两个，加一个点20），线扫 60元，面扫 60元；磁性形貌100，能谱点扫80元（两个），线扫 80元，面扫 80元 云视频：非磁300元/h，磁性400元/h |
|
|
|
常规：非磁形貌100元，能谱点扫60元（两个，加一个点20），线扫 60元，面扫 60元；磁性形貌120元，能谱点扫80元（两个），线扫 80元，面扫 80元； 云视频：非磁500元/h，磁性600元/h |
常规寄样的基础上，我们还提供云视频远程服务 。
实时连线：客户可远程观看整个测试过程；
互动操作：即时圈出重点区域，我们同步放大、调整参数；
这一模式不仅避免遗漏重点，还能减少因重复测试带来的成本浪费，是科研团队的高效选择。
测试货期：常规样品到样后5个工作日内即可完成测试并出图，可提供加急服务，需额外付费30%，保证科研进度不落后。
四、结语
科研不仅需要打印与合成，更需要可靠的表征数据作为支撑。如果你正在寻找高效、专业、价格合理的测试服务，欢迎联系我们，除了SEM电镜之外，我们还能提供DG、XRD等服务，打印+测试+数据，一步到位，让科研更高效。
点击“阅读原文”进入官网
