一、串口打印在单片机中的重要性
在单片机开发的奇妙世界里，串口打印可是一个相当关键的技能，发挥着无可替代的重要作用。我曾经参与过一个基于单片机的智能环境监测系统项目，当时我们需要实时获取环境中的温度、湿度以及空气质量等各项数据。在调试过程中，起初没有启用串口打印功能，那状况简直就是一团乱麻，程序运行的中间结果完全无从得知，也根本无法判断数据采集是否准确无误。就像是在黑暗中摸索前行，找不到方向。
后来，我们将串口打印功能成功添加到程序里，瞬间一切都变得清晰明了起来。通过串口打印，我们能够实时监测传感器采集到的数据，并且可以将这些数据发送到上位机进行更加直观的显示和深入的分析。比如，当温度传感器采集到的数据超出正常范围时，我们在串口打印信息中就能第一时间发现，进而对程序进行有针对性的调整。而且，在调试程序的逻辑错误时，串口打印也发挥了巨大的作用。我们可以在程序的关键位置插入一些打印语句，用来输出变量的值和程序的执行流程，这样就能轻松地定位到错误所在。例如，在一个数据处理的函数中，我们怀疑某个变量的计算结果有误，通过串口打印该变量在不同计算步骤的值，很快就找到了问题的根源，原来是一个运算符使用错误。 所以说，串口打印就像是给单片机开发过程安装了一双 “透视眼”，能够让我们清晰地看到程序运行的内部情况，极大地提高了开发效率和准确性，是单片机开发中不可或缺的重要工具。
二、常规串口引脚与普通 IO 口的区别
（一）常规串口引脚的特点

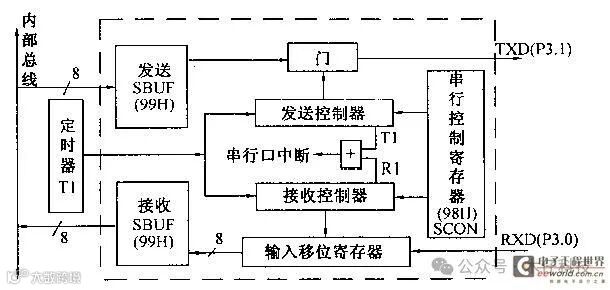

常规串口引脚，就像是为串口通信量身定制的 “专用通道”，具备一系列独特的硬件特性。在硬件层面，它内部集成了专门的收发电路 ，这些电路就如同训练有素的 “通信兵”，能够高效地完成数据的发送和接收任务。以常见的 STM32 单片机的 USART 串口为例，其 TX（发送）和 RX（接收）引脚，在硬件上与内部的串口通信控制器紧密相连，通过硬件电路实现数据的串并转换、波特率生成等功能。而且，这些引脚的功能是相对固定的，被明确指定用于串口通信，一般不能随意更改其用途。就好比一条高速公路被指定为特定的运输路线，其他车辆不能随意占用。这种固定性保证了串口通信的稳定性和可靠性，使得数据能够按照预定的协议和规范进行准确传输。
串口引脚：用于串行通信，支持数据的发送（TX）和接收（RX），通常遵循UART、SPI、I2C等协议。
普通IO口：用于通用输入输出，可配置为输入或输出，用于读取开关状态、控制LED等简单任务。
（二）普通 IO 口的特性
普通 IO 口则像是一个 “多面手”，具有极高的灵活性与通用性。它可以根据我们的编程需求，被配置为输入模式，用来读取外部设备的状态，比如连接一个按键，通过读取 IO 口的电平变化来判断按键是否被按下；也可以被配置为输出模式，用于控制外部设备，像控制一个 LED 灯的亮灭 。然而，普通 IO 口默认是不具备串口通信功能的。这是因为它没有像常规串口引脚那样的专用硬件电路，无法自动完成串口通信所需的数据格式转换、波特率控制等复杂操作。如果把常规串口引脚比作是专业的翻译官，能够流利地进行不同语言之间的转换，那么普通 IO 口就像是一个普通人，虽然具备基本的沟通能力，但要进行专业的翻译工作还需要借助额外的工具和知识。不过，正是这种通用性，为我们利用普通 IO 口模拟串口通信提供了可能，只要我们通过软件编程来弥补其硬件上的不足，就可以让它实现串口通信的功能。
串口引脚：用于设备间通信，如传感器、模块、计算机等。
普通IO口：用于简单的输入输出任务，如按钮、LED、继电器控制等。
三、为什么要将普通 IO 口用作串口打印输出引脚
（一）硬件资源限制
在单片机的实际应用场景中，硬件资源的限制是一个常见且不可忽视的问题。以一些小型的 8 位单片机为例，像经典的 51 单片机，其本身可能只配备了 1 - 2 个硬件串口 。当我们进行一个稍微复杂一点的项目开发时，比如设计一个智能家居控制系统，这个系统中不仅需要通过串口与无线模块通信，实现远程控制功能，还需要连接温湿度传感器、烟雾传感器等多个串口设备，以实时监测环境数据。在这种情况下，仅有的硬件串口资源就会显得捉襟见肘。
此时，将普通 IO 口用作串口打印输出引脚就成为了一种有效的解决方案。通过软件编程的方式，利用普通 IO 口来模拟串口通信的时序和逻辑，就可以在不增加硬件成本的前提下，拓展出额外的串口功能。这就好比在一条狭窄的道路上，通过合理的交通规划和调度，让车辆能够更高效地通行，从而满足项目对串口资源的需求。
（二）功能拓展需求
在特定的项目中，功能拓展的需求也促使我们将普通 IO 口用作串口打印输出引脚。比如在一个工业自动化监测项目中，我们需要对生产线上的多个设备进行实时数据采集和状态监测。除了常规的设备运行数据，还需要监测设备的故障信息、能耗数据等。为了实现更全面的数据交互与监测，我们可能需要额外的串口打印功能。
假设我们已经使用了硬件串口与主控制器进行数据传输，但是还需要一个串口来专门打印设备的故障日志，以便于及时排查和解决问题。这时，利用普通 IO 口模拟串口打印输出引脚，就可以实现这一功能拓展。我们可以将故障信息通过模拟串口发送到上位机或者其他存储设备中，方便后续的分析和处理。这种方式不仅丰富了项目的功能，还提高了系统的可靠性和可维护性，就像是为系统增添了一双 “智慧的眼睛”，能够更敏锐地洞察设备的运行状态。
四、实现原理大揭秘
（一）串口通信协议基础
在深入探讨如何利用普通 IO 口模拟串口打印输出引脚之前，我们先来回顾一下串口通信协议的基础知识。串口通信，全称为串行通信，是一种将数据一位一位按顺序进行传输的通信方式 ，就像一列火车沿着轨道依次运送货物一样。它的数据格式主要由起始位、数据位、校验位和停止位组成。
起始位是串口通信的 “起跑信号”，它是一个逻辑 0 电平，标志着一帧数据传输的开始。当接收方检测到起始位时，就知道即将有数据到来，从而准备好接收数据。比如，在我们日常的通信中，就像是听到发令枪响，运动员们就知道比赛开始，准备起跑一样。
数据位紧随起始位之后，是真正需要传输的有效信息。其位数通常为 8 位，也可以根据实际需求设置为 5 位、6 位或 7 位。这就好比一个包裹里装的物品，数据位就是包裹里真正有价值的东西。例如，在传输一个字符时，就会使用 8 位数据位来表示该字符的 ASCII 码值。
校验位是数据的 “小卫士”，用于检查数据在传输过程中是否发生错误。它可以采用奇校验或偶校验的方式。奇校验是指保证传输的数据位和校验位中逻辑 1 的总数为奇数；偶校验则是保证逻辑 1 的总数为偶数。比如，当我们发送的数据位中有偶数个 1 时，采用奇校验的话，校验位就会被设置为 1，这样数据位和校验位中 1 的总数就为奇数。如果在接收端发现数据位和校验位中 1 的总数不符合校验规则，就说明数据在传输过程中可能出现了错误。
停止位位于数据传输的末尾，它是一个或多个逻辑 1 电平，用于标识一帧数据的结束。它就像是比赛的终点线，告诉接收方这一帧数据已经传输完毕。停止位的位数可以是 1 位、1.5 位或 2 位，常见的是 1 位。
（二）普通 IO 口模拟串口的工作方式
了解了串口通信协议的基础后，我们来看看普通 IO 口是如何模拟串口工作的。普通 IO 口模拟串口，就像是一场精心编排的 “软件舞蹈”，通过软件编程来精确控制 IO 口的电平变化，从而模拟出串口通信所需的时序。
以发送数据为例，当我们要发送一个字节的数据时，首先，通过软件将普通 IO 口的电平拉低，持续一个起始位的时间，以此来模拟起始位的发送。这就好比是在起跑线上蹲下，准备起跑的动作。接着，按照数据位的顺序，一位一位地将数据发送出去。在发送每一位数据时，根据数据的内容（0 或 1）来设置 IO 口的电平，高电平表示 1，低电平表示 0，并且保持每一位数据的发送时间与设定的波特率相对应。例如，当波特率为 9600 时，每一位数据的发送时间大约为 1/9600 秒，我们就需要通过软件延时等方式来确保每一位数据的发送时间符合这个要求。这就像是运动员按照规定的节奏和速度依次完成每一个动作。然后，根据是否需要校验位，计算并发送校验位。最后，将 IO 口的电平拉高，持续一个停止位的时间，模拟停止位的发送，标志着一个字节数据的发送完成。
在接收数据时，同样需要通过软件不断地检测普通 IO 口的电平变化。当检测到 IO 口的电平从高电平变为低电平时，就认为可能接收到了起始位。然后，按照设定的波特率，在每一位数据的中间时刻采样 IO 口的电平，以获取准确的数据位。比如，在采样时，我们可以利用定时器来精确控制采样的时间点，确保在信号最稳定的时候读取数据，避免因为时序误差或信号干扰而读错数据。接着，根据校验位的设置，对接收到的数据进行校验，检查数据是否正确。如果校验通过，就将接收到的数据存储起来，等待后续处理；如果校验失败，则可以根据具体情况进行相应的处理，比如要求重新发送数据。这整个过程就像是一个细心的观察者，时刻关注着信号的变化，准确地捕捉每一个数据。
五、实操环节：参考代码解析
（一）初始化代码

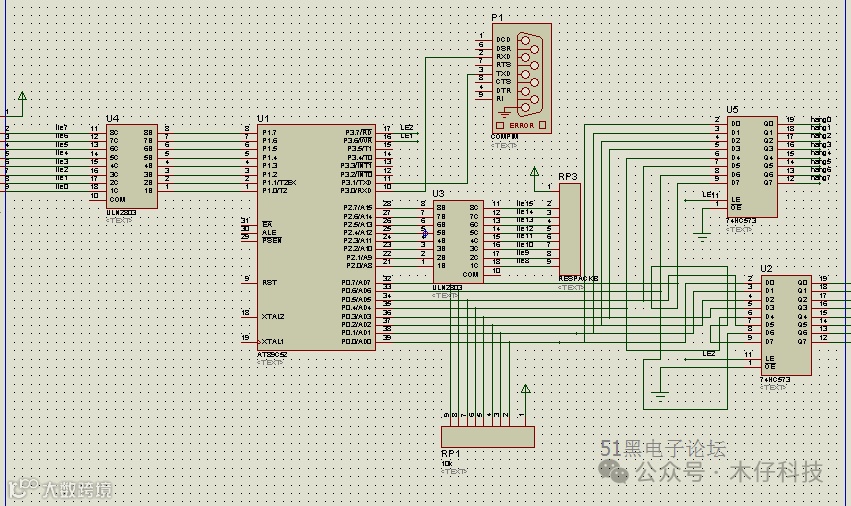

接下来，我们通过具体的代码来深入了解如何利用普通 IO 口实现串口打印输出功能。以常见的 51 单片机为例，假设我们选择 P1.0 作为发送引脚，P1.1 作为接收引脚（如果需要接收功能），下面是初始化代码的详细解析。
// 定义发送引脚和接收引脚sbit TX = P1^0;sbit RX = P1^1;// 波特率设置，这里设置为9600void uart_init() {// 设置定时器1为模式2（8位自动重装）TMOD &= 0x0F;TMOD |= 0x20;// 计算定时器1的初值TH1 = 256 - (11059200 / 12 / 32 / BAUD_RATE);TL1 = TH1;// 启动定时器1TR1 = 1;// 设置发送引脚为输出模式TX = 1;// 如果需要接收功能，设置接收引脚为输入模式// RX = 1; // 先将接收引脚拉高，处于空闲状态}
在这段初始化代码中：
1.sbit TX = P1^0; 和 sbit RX = P1^1; 这两行代码分别定义了 P1.0 为发送引脚 TX，P1.1 为接收引脚 RX。这就像是给单片机的引脚贴上了明确的 “标签”，告诉程序哪些引脚将用于串口通信。
2.TMOD &= 0x0F; 和 TMOD |= 0x20; 这两行代码用于设置定时器 1 为模式 2。定时器 1 在串口通信中起着至关重要的作用，它主要用于产生精确的波特率。模式 2 是 8 位自动重装模式，这种模式能够自动重新装载定时器的初值，保证波特率的稳定性 。就好比一个精准的时钟，能够按照设定的节奏来发送和接收数据。
3.TH1 = 256 - (11059200 / 12 / 32 / BAUD_RATE); 和 TL1 = TH1; 这两行代码用于计算并设置定时器 1 的初值。其中，11059200是 51 单片机常用的晶振频率，12是单片机的时钟周期分频系数，32是波特率发生器的分频系数，BAUD_RATE是我们设定的波特率，这里为 9600。通过这个公式计算出的初值，能够确保定时器 1 按照设定的波特率来产生中断，从而实现串口通信的准确时序。
4.TR1 = 1; 这行代码用于启动定时器 1，就像是按下了时钟的启动按钮，让定时器开始工作。
5.TX = 1; 这行代码将发送引脚 TX 设置为高电平，使其处于空闲状态，准备发送数据。如果需要接收功能，RX = 1;这行代码将接收引脚 RX 先拉高，也处于空闲状态，等待接收数据。
（二）发送数据代码
初始化完成后，就可以进行数据发送了。下面是发送一个字节数据的代码：
void send_byte(unsigned char data) {unsigned char i;// 发送起始位TX = 0;// 延时一个起始位的时间for (i = 0; i < 16; i++);// 发送数据位for (i = 0; i < 8; i++) {if (data & 0x01) {TX = 1;} else {TX = 0;}// 延时一个数据位的时间for (i = 0; i < 16; i++);data >>= 1;}// 发送校验位（这里以无校验位为例）// 可以根据需要添加校验位发送代码// 发送停止位TX = 1;// 延时一个停止位的时间for (i = 0; i < 16; i++);}
在这段发送数据的代码中：
1.TX = 0; 这行代码将发送引脚 TX 拉低，发送起始位。起始位是串口通信的开始标志，它的低电平信号告诉接收方即将有数据到来。
2.for (i = 0; i < 16; i++);这个延时函数比较重要。 这行代码通过一个简单的循环来实现延时，确保起始位的持续时间符合波特率的要求。这里的延时时间是根据波特率计算得出的，对于 9600 的波特率，每个位的时间大约是 104us，通过这个循环来模拟 104us 的延时。
3.在发送数据位的循环中，if (data & 0x01) 用于判断当前要发送的数据位是 1 还是 0。如果是 1，则将 TX 引脚设置为高电平；如果是 0，则设置为低电平。然后，通过for (i = 0; i < 16; i++); 这个循环来延时一个数据位的时间，确保数据位能够稳定地传输。最后，data >>= 1; 将数据右移一位，准备发送下一位数据。
4.由于这里以无校验位为例，所以跳过了校验位的发送。如果需要添加校验位，可以根据具体的校验方式（奇校验、偶校验等）在相应位置添加代码。
5.TX = 1; 这行代码将发送引脚 TX 拉高，发送停止位。停止位标志着一帧数据的结束，它的高电平信号告诉接收方这一帧数据已经发送完毕。同样，通过for (i = 0; i < 16; i++); 这个循环来延时一个停止位的时间。
（三）接收数据代码（可选，根据需求）
如果需要实现数据接收功能，下面是接收一个字节数据的代码及解析：
unsigned char receive_byte() {unsigned char i, data = 0;// 等待起始位while (RX);// 延时半个位的时间，确保起始位稳定for (i = 0; i < 8; i++);// 接收数据位for (i = 0; i < 8; i++) {// 延时一个数据位的时间for (i = 0; i < 16; i++);data >>= 1;if (RX) {data |= 0x80;}}// 接收校验位（这里以无校验位为例）// 可以根据需要添加校验位接收及校验代码// 等待停止位while (!RX);return data;}
在这段接收数据的代码中：
1.while (RX); 这行代码用于等待接收引脚 RX 出现低电平，即检测到起始位。只有当检测到起始位后，才开始接收数据。
2.for (i = 0; i < 8; i++); 这个循环用于延时半个位的时间，目的是确保起始位稳定后再进行数据接收，避免因为时序误差而误读数据。
3.在接收数据位的循环中，for (i = 0; i < 16; i++); 用于延时一个数据位的时间，确保在信号稳定时采样数据。data >>= 1; 将已接收的数据右移一位，为接收下一位数据做准备。if (RX) 用于判断当前接收引脚 RX 的电平，如果为高电平，则将数据的最高位置 1；如果为低电平，则保持数据不变。
4.同样，这里以无校验位为例，跳过了校验位的接收和校验。如果需要添加校验功能，可以在相应位置添加代码，对接收到的校验位进行校验，判断数据是否正确。
5.while (!RX); 这行代码用于等待接收引脚 RX 变为高电平，即检测到停止位。当检测到停止位后，说明一帧数据接收完成，返回接收到的数据。
六、调试与常见问题解决
（一）调试方法
在利用普通 IO 口实现串口打印输出功能的过程中，调试是确保程序正确运行的关键环节。这里给大家分享一些常用的调试方法，希望能帮助大家更快地解决问题。
示波器是调试过程中的得力助手，它能够直观地监测 IO 口的电平变化 。我们可以将示波器的探头连接到普通 IO 口的发送引脚，这样就能清晰地看到发送数据时的电平波形。通过观察波形，我们可以判断起始位、数据位、校验位和停止位是否符合串口通信协议的规范。比如，如果发现起始位的电平持续时间与设定的波特率不一致，那就可能是延时函数的设置出现了问题，需要进一步检查和调整。

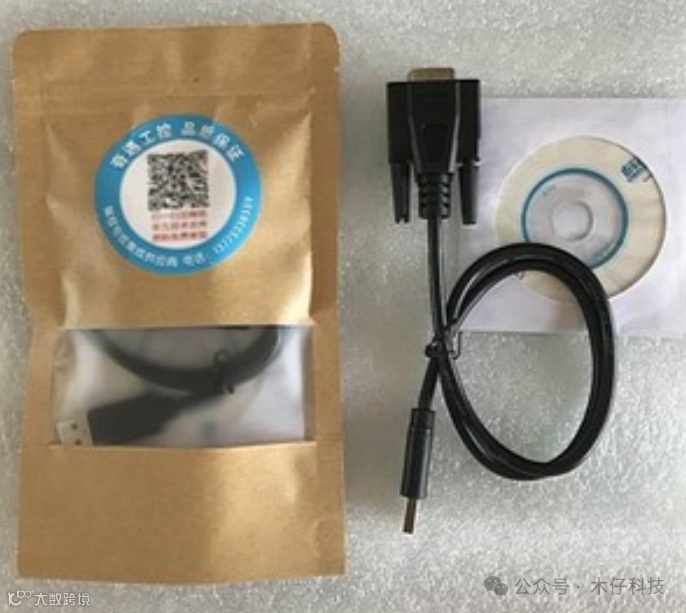

串口调试助手也是必不可少的工具，它可以帮助我们查看单片机发送的数据。我们将单片机的发送引脚通过电平转换电路连接到电脑的串口，然后打开串口调试助手，设置好相应的波特率、数据位、校验位和停止位等参数。当单片机发送数据时，串口调试助手就能实时显示接收到的数据。在调试过程中，我们可以发送一些特定的数据，如 “Hello, World!”，然后在串口调试助手上查看接收到的数据是否正确。如果接收到的数据与发送的数据不一致，就需要检查程序中的数据发送逻辑、校验位设置等方面是否存在问题。
（二）常见问题及解决办法
在实际操作中，可能会遇到各种各样的问题，下面列举一些常见问题及对应的解决办法。
波特率不匹配：这是一个比较常见的问题，当单片机和接收端（如电脑的串口调试助手）设置的波特率不一致时，就会导致数据接收错误。比如，单片机设置的波特率为 9600，而串口调试助手设置的波特率为 115200，这样接收到的数据就会出现乱码或者根本无法接收。解决这个问题的方法很简单，就是确保两端设置的波特率相同。在程序中，要仔细检查波特率的计算和设置是否正确，特别是在使用定时器产生波特率时，要确保定时器的初值计算准确无误。同时，在使用串口调试助手时，也要正确设置波特率参数。
数据丢失：数据丢失可能是由于多种原因引起的。其中一个常见原因是发送和接收的速度不匹配。比如，单片机发送数据的速度过快，而接收端处理数据的速度较慢，就可能导致数据丢失。为了解决这个问题，可以在发送端和接收端之间增加适当的延时，以确保接收端有足够的时间处理数据。另外，中断处理也可能会影响数据的接收。如果在接收数据的过程中，发生了其他中断，并且中断处理时间过长，就可能导致数据接收不及时而丢失。在这种情况下，可以优化中断处理程序，尽量减少中断处理的时间，或者在接收数据时禁止其他中断的发生。
乱码问题：乱码问题通常是由于数据格式不一致或者干扰引起的。除了前面提到的波特率不匹配会导致乱码外，数据位、校验位和停止位的设置不一致也会出现乱码。比如，单片机设置的是 8 位数据位、无校验位、1 位停止位，而接收端设置的是 7 位数据位、奇校验位、2 位停止位，这样就会导致数据解析错误，出现乱码。因此，在设置串口通信参数时，一定要确保两端的设置完全一致。此外，干扰也可能会导致乱码。如果周围存在强电磁干扰，就可能会影响串口通信的稳定性，导致数据传输错误。为了减少干扰，可以采取一些抗干扰措施，如使用屏蔽线、增加滤波电容等 。同时，在程序中也可以增加一些校验和纠错机制，以提高数据传输的可靠性。
七、应用案例展示
为了让大家更直观地了解利用普通 IO 口作为串口打印输出引脚的实际应用效果，下面给大家分享几个成功案例。
在一个智能农业监测系统中，开发者利用 51 单片机的普通 IO 口模拟串口，实现了温湿度传感器、土壤湿度传感器等多个设备的数据采集与上传。通过将普通 IO 口配置为串口打印输出引脚，将采集到的数据实时发送到上位机进行分析和处理。在这个过程中，由于硬件资源有限，无法使用硬件串口进行数据传输，而普通 IO 口模拟串口的方案完美地解决了这个问题。通过串口打印输出，开发者可以清晰地看到各个传感器采集到的数据，以及系统的运行状态，从而及时调整系统参数，确保农作物生长在最佳环境中。
还有一个工业自动化控制项目，使用 STM32 单片机。在这个项目中，需要对生产线上的多个设备进行实时监测和控制。由于设备数量较多，硬件串口资源不足，于是采用了普通 IO 口模拟串口的方法。通过将普通 IO 口配置为串口打印输出引脚，将设备的运行状态、故障信息等数据发送到监控中心。在实际应用中，当某个设备出现故障时，系统会立即通过模拟串口将故障信息发送到监控中心，监控人员可以及时采取措施进行维修，大大提高了生产效率和设备的可靠性。
八、总结与展望
在单片机开发的旅程中，将普通 IO 口用作串口打印输出引脚，无疑为我们提供了一种灵活且实用的解决方案。通过深入理解串口通信协议，精心编写代码，我们能够充分发挥普通 IO 口的潜力，突破硬件资源的限制，实现更多样化的功能。
这种方法不仅在硬件资源紧张时发挥关键作用，还为我们在功能拓展方面打开了新的思路。它让我们能够根据项目的具体需求，自由地配置和利用单片机的资源，使系统更加高效、稳定地运行。
当然，在实际应用过程中，我们也需要注意一些细节问题，如波特率的准确设置、数据的校验与纠错、以及对干扰的防范等。只有处理好这些细节，才能确保串口通信的可靠性和稳定性。
展望未来，随着单片机技术的不断发展，串口通信作为一种基础且重要的通信方式，也将不断演进。我们期待看到更多创新的应用场景和更高效的通信方式出现。同时，相信在广大开发者的共同努力下，单片机串口应用将会在更多领域绽放光彩，为我们的生活和工作带来更多的便利和惊喜。希望大家在今后的单片机开发中，能够灵活运用今天所学的知识，创造出更多有趣且实用的项目！
