示波器？电脑也能行！
在电子世界的奇妙版图中，示波器一直是电子工程师、电子爱好者们手中不可或缺的 “魔法棒”。它就像一位忠实的信号翻译官，将抽象的电信号转化为直观的波形图像，让我们能洞察信号的频率、相位、电压等关键信息，在电路设计、调试、故障排查等场景中发挥着举足轻重的作用。
可传统示波器价格不菲，从入门级的千元价位到专业级的上万元不等，对于囊中羞涩的学生党、预算有限的小团队或者只是偶尔需要使用示波器的朋友来说，购置一台专业示波器着实是一笔不小的开支。要是操作不当，还可能导致设备损坏，那就更得不偿失了。但现在，有一个神奇的办法能让你的电脑秒变示波器，是不是很心动？接下来，就让我们一同揭开电脑变身示波器的神秘面纱！
电脑变身示波器的原理大揭秘

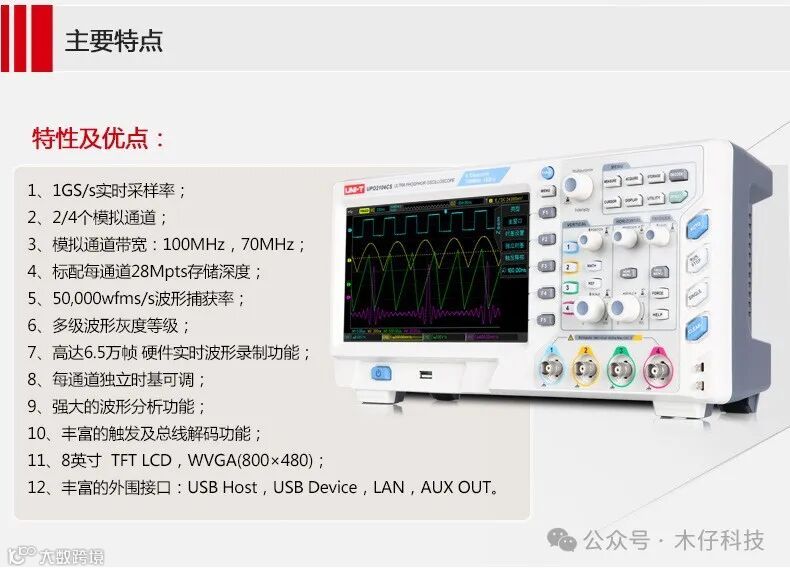

要理解电脑如何变身为示波器，得先搞清楚示波器的基本工作原理。示波器就像是一个信号翻译大师，它的核心使命是将电信号转换为可视化的波形，让我们能直观地 “看” 到信号的变化。当示波器的探头接触到电路中的待测信号时，信号就像一个访客进入了示波器的 “奇妙世界”。

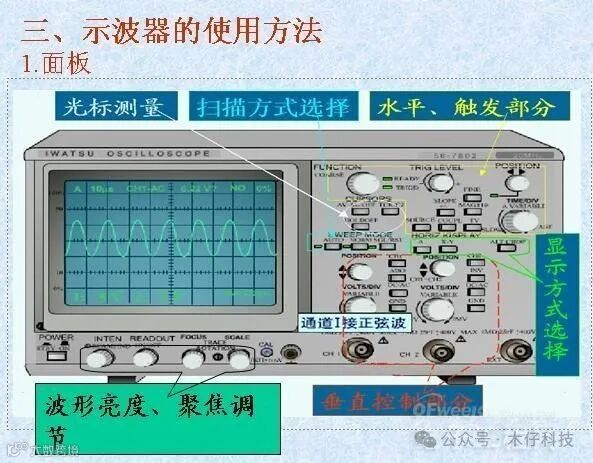

信号首先会被输入通道接收，然后进入垂直放大器。在这里，信号的幅度会根据实际需要进行精细调整，就像给信号穿上一件合身的 “衣服”，确保它能在后续的显示环节中清晰呈现。接着，信号来到了水平扫描系统，这个系统就像是一个时间管理员，它会按照设定的扫描速度，将信号在时间轴上展开，让我们能看到信号随时间的变化情况。而触发系统则像是一个信号 “指挥官”，它会识别信号的特征点，比如上升沿或特定电平，然后同步水平扫描的起始点，这样就能保证每次显示的波形都是稳定且重复的，方便我们观察和分析。最后，经过一系列处理的信号会在高分辨率显示系统上呈现出清晰的波形图，让我们对信号的幅度、频率、相位等参数一目了然 。
那电脑是如何实现示波器功能的呢？其实，电脑主要是借助硬件和软件的协同合作来完成这一神奇变身。硬件就像是电脑的 “手脚”，负责采集信号，而软件则像是 “大脑”，对采集到的信号进行处理和显示。目前，主要有两种常见的实现方式，基于声卡和基于 USB 示波器。

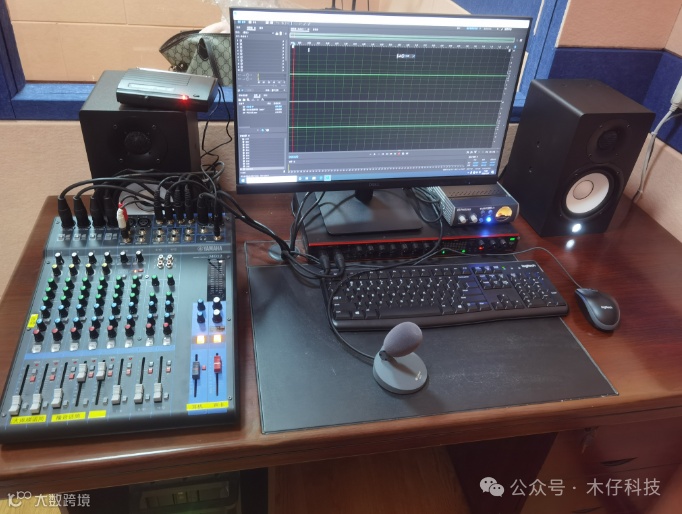

基于声卡的实现方式，利用的是计算机声卡的音频输入功能。我们把待测电路的信号源连接到计算机的麦克风输入口，就相当于给电脑接上了一个 “信号触角”。声卡就开始工作了，它会按照设定的采样率和位深等参数对输入信号进行采集，就像一个勤劳的小蜜蜂，把信号的一个个 “小片段” 收集起来。这些采集到的数据会被暂时保存到缓冲区中，等待进一步处理。在数据采集结束后，软件会对缓冲区中的数据进行一系列操作，比如滤波，去除信号中的噪声杂质，让信号更加纯净；放大，调整信号的幅值，使其能在屏幕上更好地显示。最后，经过处理的数据会被转换为屏幕上的像素值，以波形的形式绘制在屏幕上，这样我们就能在电脑屏幕上看到直观的信号波形啦。这种方式的优点很明显，成本低，几乎只要有一台电脑，不需要额外购买昂贵的硬件设备，就能实现示波器的基本功能；而且便携性高，只要带着电脑，随时随地都能使用。但它也有一些局限性，采样率相对较低，对于一些高频信号的采集和处理可能会力不从心；并且带宽有限，一般适用于 20kHz 及以下的信号测量。

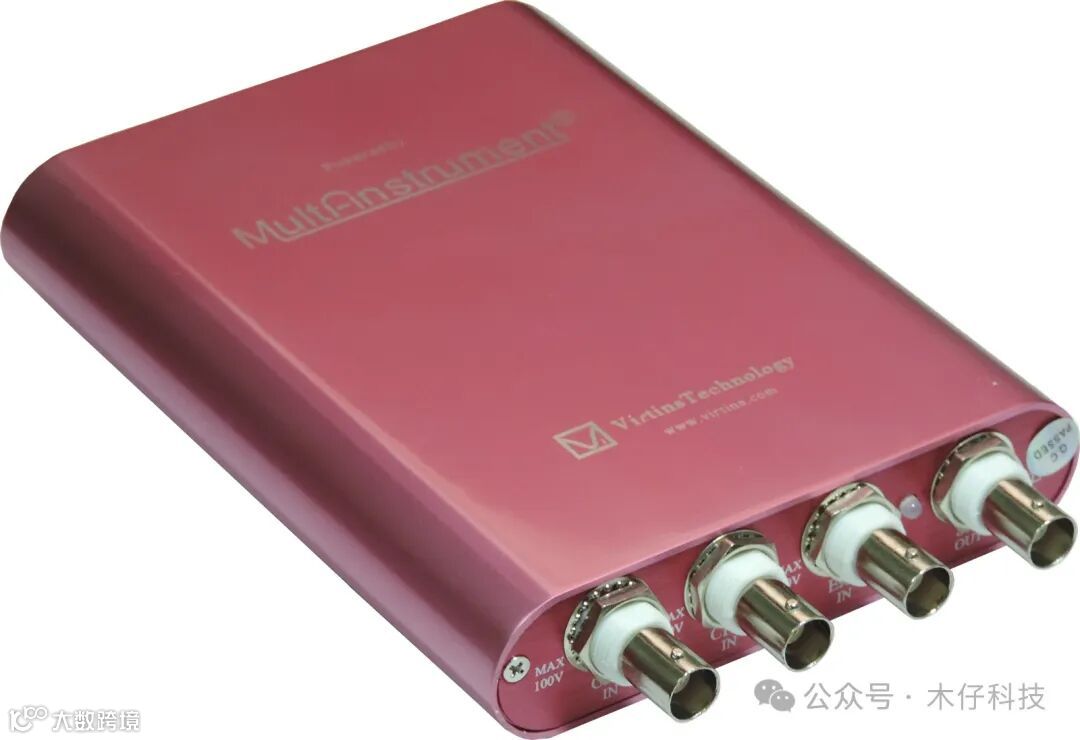

基于 USB 示波器的实现方式则是通过专门的 USB 示波器硬件设备与电脑连接。USB 示波器就像是一个小巧的信号采集专家，它的前端电路包含输入衰减器、放大器、滤波器等，能对被测信号进行全方位的 “预处理”。输入衰减器可以根据信号的大小调整输入幅度，防止过大的信号损坏设备；放大器则对信号进行放大，让微弱的信号也能被清晰捕捉；滤波器会去除信号中的杂波，保证采集到的信号质量。经过预处理的信号会被模数转换器（ADC）转换为数字信号，ADC 的分辨率和采样率决定了示波器的测量精度和带宽，分辨率越高，能区分的信号细节就越多，采样率越高，对信号的变化捕捉就越及时。转换后的数字信号通过 USB 接口这个 “高速通道” 传输到计算机中。在计算机上，专门的示波器软件就开始发挥作用了，它接收传输过来的数字信号，进行解压缩、滤波、校准等一系列复杂的处理，然后将处理后的数据转换为波形图显示在屏幕上。用户还可以通过软件界面方便地对波形进行缩放、平移、测量等操作，就像操作一个专业的示波器一样。这种方式的优势在于测量精度高，能够满足对信号精度要求较高的应用场景；带宽宽，可以测量高频信号；而且功能也比较丰富，除了基本的波形显示，还能进行频谱分析等高级操作。不过，它也有缺点，需要额外购买 USB 示波器硬件设备，增加了成本；并且不同品牌和型号的 USB 示波器在性能和兼容性上可能存在差异，需要谨慎选择 。
所需工具与软件准备
硬件准备
基于声卡的方案：如果你选择利用声卡来实现示波器功能，首先需要准备一根音频线。这根音频线一头是 3.5mm 的立体声插头，用于连接电脑的麦克风输入接口；另一头则需要接上合适的测试探头，比如鳄鱼夹，这样就能方便地连接到待测电路上。在制作或选择音频线时，要注意其屏蔽性能，尽量减少外界干扰对信号采集的影响。如果对信号质量要求较高，还可以考虑自制一个信号隔离器，以保护电脑声卡免受过高电压或异常信号的损害 。
基于 USB 示波器的方案：若采用 USB 示波器方案，你需要购买一个 USB 示波器设备。市场上的 USB 示波器品牌和型号繁多，价格也从几十元到数千元不等。在选择时，要重点关注几个关键参数。带宽决定了示波器能够测量的最高频率信号，一般来说，对于常见的电子电路实验和调试，20MHz - 100MHz 的带宽基本可以满足需求；采样率则影响着对信号细节的捕捉能力，采样率越高，还原的信号就越接近真实情况，建议选择采样率至少是带宽 5 倍的产品；通道数量方面，如果只是进行简单的单信号测量，单通道示波器即可，但如果需要观察多个信号之间的时序关系，双通道或多通道示波器会更合适。另外，像汉泰 HT6022BE、欧源 VDS1022I 等都是性价比较高的入门级产品，它们价格相对亲民，同时具备基本的示波器功能，很适合初学者使用 。
软件推荐
Spectra：这是一款非常实用的示波器软件，它可以直接在声卡插孔输入信号，实现示波器的基本功能。其操作界面简洁直观，即使是没有太多专业知识的新手也能快速上手。通过 Spectra，你可以清晰地观察到信号的波形，还能对信号的频率、幅度等参数进行简单测量。它支持 Windows、Mac 等多种主流操作系统，并且可以在网上轻松搜索到下载资源 。

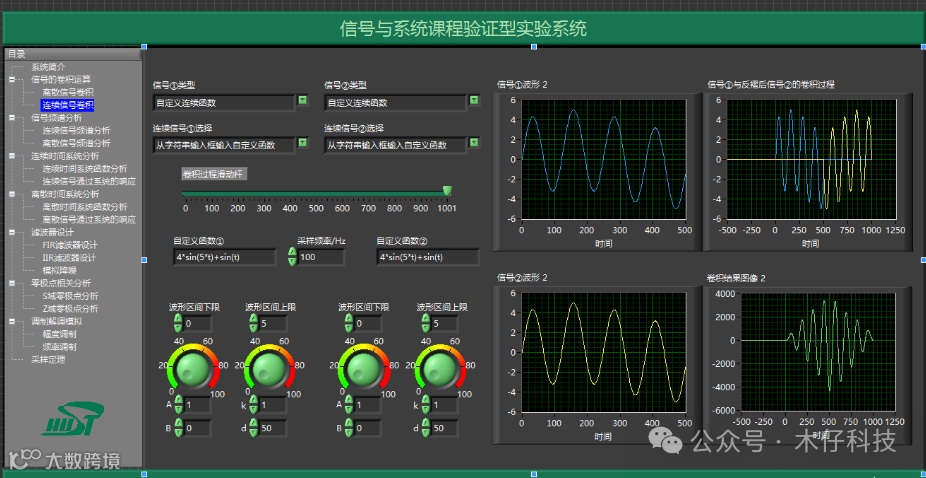

LabVIEW：这是一款功能强大的图形化编程软件，在虚拟仪器开发领域应用广泛。利用 LabVIEW，你可以根据自己的需求，灵活构建个性化的示波器功能。它不仅能够实现基本的信号采集和波形显示，还能进行复杂的信号分析和处理，比如频谱分析、滤波等。而且，LabVIEW 拥有丰富的函数库和工具包，方便你进行各种自定义设置。不过，LabVIEW 的学习门槛相对较高，需要花费一定的时间和精力去掌握其编程逻辑和使用方法 。

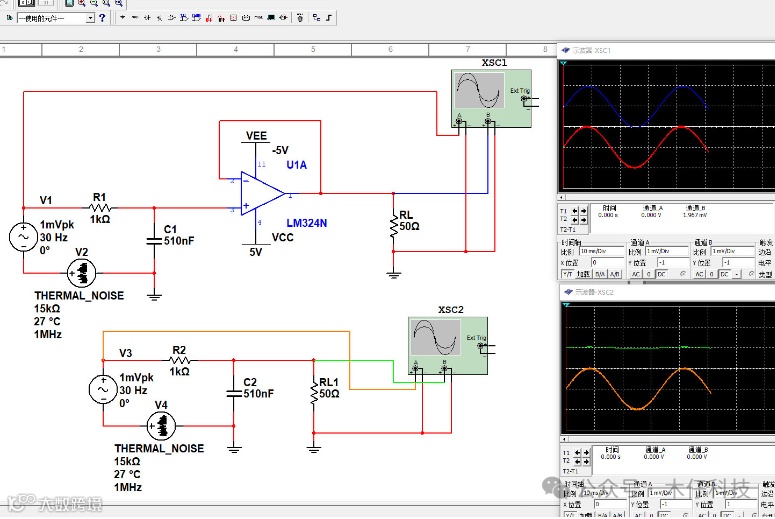

Multisim：这是一款专业的电路仿真软件，它不仅可以对各种电路进行仿真分析，还集成了示波器的功能。在 Multisim 中搭建电路后，你可以直接使用其内置的示波器模块来观察电路中各节点的信号波形，就像在实际电路中使用示波器一样方便。同时，Multisim 还支持与 LabVIEW 等软件进行联合使用，进一步拓展其功能。它适用于 Windows 系统，在各大软件下载平台都能找到它的身影 。
电脑秒变示波器详细步骤
基于声卡的实现步骤
硬件连接：准备好一根音频线，将音频线的 3.5mm 立体声插头插入电脑的麦克风输入接口。音频线的另一端，把测试探头（如鳄鱼夹）牢固地连接到待测电路的信号输出端。在连接过程中，一定要确保连接紧密，避免出现松动导致信号传输不稳定。比如，你可以轻轻晃动一下连接部位，检查是否有接触不良的情况 。
软件安装与设置：从软件官方网站或可靠的下载平台下载并安装 Spectra 软件。安装完成后，打开软件。在软件的设置选项中，找到音频输入设备设置，选择你的电脑声卡作为输入设备。接着，根据实际需要设置采样率、位深等参数。一般来说，对于常见的音频信号测量，采样率设置为 44100Hz 或 48000Hz，位深设置为 16 位即可满足基本需求。但如果你对信号精度要求较高，也可以适当提高这些参数 。

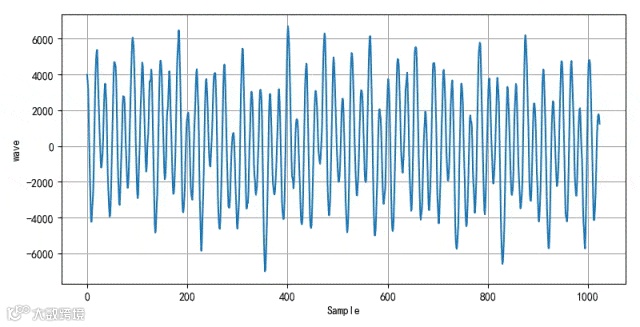

信号测量与波形观察：将待测电路通电，让信号输出。此时，Spectra 软件会开始采集声卡输入的信号。在软件界面上，你可以看到实时更新的信号波形。通过软件提供的缩放、平移等工具，你可以对波形进行细致观察，比如放大波形以查看信号的细节，平移波形来观察不同时间段的信号变化 。
基于 USB 示波器的实现步骤
硬件连接：将 USB 示波器的 USB 接口直接插入电脑的 USB 端口。确保 USB 接口插入牢固，电脑能够正常识别 USB 示波器设备。有些 USB 示波器可能还需要外接电源，按照设备说明书的要求连接好电源适配器 。
驱动程序安装：USB 示波器一般会附带驱动光盘，将光盘放入电脑光驱。如果没有光驱，也可以从 USB 示波器制造商的官方网站下载对应型号的最新驱动程序。下载完成后，运行驱动安装程序，按照安装向导的提示，一步一步完成驱动程序的安装。安装过程中，可能需要重启电脑，确保驱动程序能够正确生效 。
上位机软件使用：驱动安装完成后，安装 USB 示波器配套的上位机软件。安装好后打开软件，软件会自动搜索并识别已连接的 USB 示波器设备。在软件界面上，你可以看到各种操作选项，比如通道选择、垂直刻度设置、水平刻度设置、触发设置等。根据实际测量需求，调整这些参数。例如，如果你要测量一个频率为 1MHz 的信号，将水平刻度设置为合适的值，以便能在屏幕上完整显示几个周期的信号波形；选择对应的通道，设置合适的垂直刻度，使信号波形在屏幕上有合适的显示幅度。设置好参数后，就可以在软件界面上观察到清晰、稳定的信号波形了，还能利用软件提供的测量工具，对信号的频率、幅度、周期等参数进行精确测量 。
实战演示与效果展示
测试简单电路信号
为了让大家更直观地感受电脑示波器的魅力，我们来进行一次实战演示。首先，准备一个简单的电路，包含一个直流电源、一个电阻和一个电容组成的 RC 电路。我们将利用基于 USB 示波器的方案来进行测试。
把 USB 示波器的探头连接到 RC 电路中电容两端，这就像是给电路接上了一双 “电子眼睛”，能够捕捉到电路中的信号变化。打开电脑上的示波器软件，在软件界面上，选择对应的通道，这里我们选择通道 1。然后，调整垂直刻度，将其设置为 500mV / 格，这样可以使信号在垂直方向上有合适的显示幅度，方便我们观察信号的细节。接着，设置水平刻度，把它调整为 10ms / 格，以确保能在屏幕上完整显示几个周期的信号波形。再设置触发模式为自动触发，触发电平设置为 0V，这样示波器就能稳定地捕捉到信号。
现在，我们先来测量直流电压。在示波器软件界面上，通过光标测量工具，将光标放置在信号波形的水平直线部分，软件会自动显示出该点的电压值，经过测量，我们得到直流电压为 3.01V 。
接下来，测量交流信号频率和幅度。我们在电路中加入一个交流信号源，产生一个频率为 1kHz、幅度为 1Vpp（峰峰值）的正弦波信号。重新调整示波器的垂直刻度为 1V / 格，水平刻度为 1ms / 格，触发模式和触发电平保持不变。此时，在示波器软件界面上，我们可以看到清晰的正弦波波形。利用软件的自动测量功能，我们可以直接读取到交流信号的频率为 1.001kHz，非常接近信号源的设定频率 1kHz；测量信号的峰峰值为 1.02V，与设定的 1Vpp 也较为接近，这微小的误差可能是由于测量过程中的信号衰减、示波器本身的精度等因素导致 。

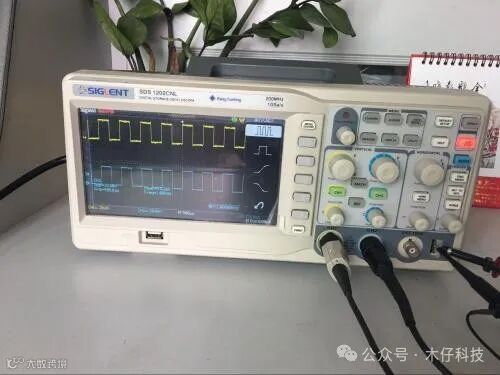

对比专业示波器

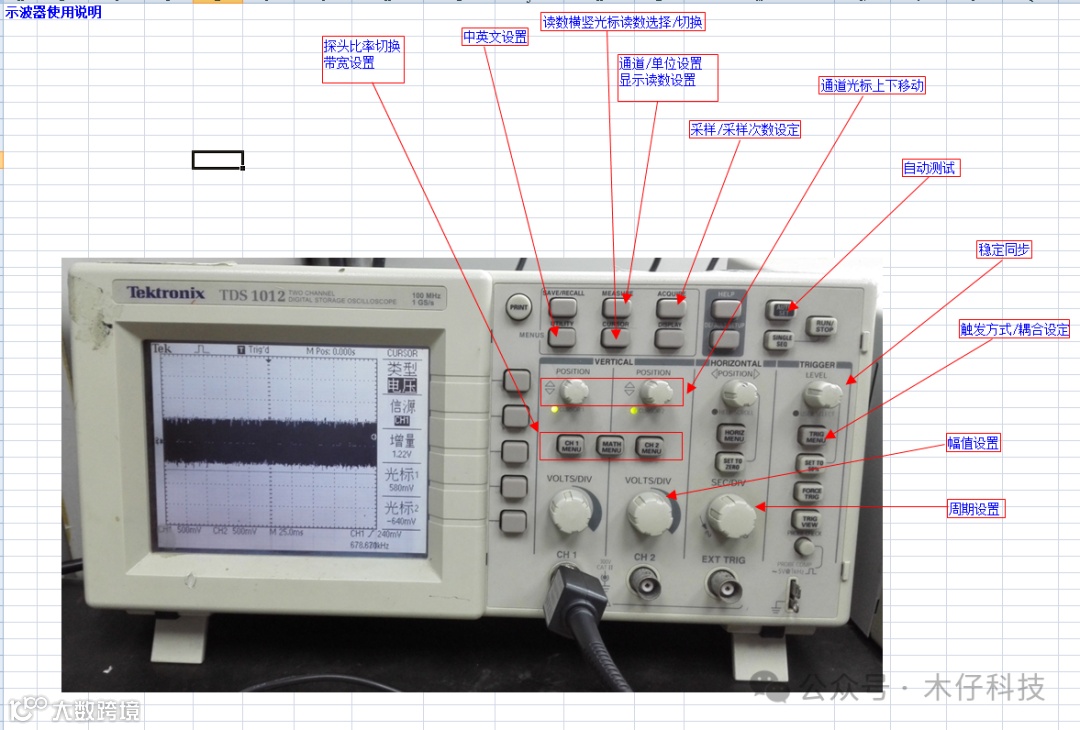

为了更全面地了解电脑示波器的性能，我们将其与一款专业的泰克 TDS2024C 示波器进行对比测试。同样使用上述的 RC 电路和交流信号源，分别用电脑示波器和专业示波器进行测量。
在测量直流电压时，专业示波器显示的电压值为 3.00V，与电脑示波器测量的 3.01V 相比，两者非常接近，误差在可接受范围内。
对于交流信号频率的测量，专业示波器显示的频率为 1.000kHz，电脑示波器测量结果为 1.001kHz，差距极小。但在测量交流信号幅度时，差异就稍微明显一些。专业示波器测量的峰峰值为 1.00V，而电脑示波器测量结果为 1.02V 。
从整体性能对比来看，电脑示波器在测量精度上虽然与专业示波器存在一定差距，但对于一般的电子爱好者、学生进行简单的电路实验和信号分析，其精度已经能够满足需求。而且，电脑示波器具有成本低、便携性高、软件功能丰富等优势，可以方便地进行信号存储、分析和共享。不过，在一些对测量精度和稳定性要求极高的专业领域，如高端电子设备研发、精密仪器校准等，专业示波器凭借其卓越的性能和可靠性，仍然占据着不可替代的地位 。
在使用电脑示波器的过程中，可能会遇到一些问题，别担心，下面为大家提供一些常见问题的解决方法 ：
信号失真：如果发现显示的信号波形与实际信号不符，出现失真现象，可能是由多种原因导致。如果是基于声卡的示波器，可能是音频线屏蔽性能不佳，受到外界干扰。此时可以更换为屏蔽性能更好的音频线，或者在音频线周围包裹一层铝箔纸进行屏蔽；也有可能是采样率设置过低，无法准确捕捉信号变化，尝试提高采样率，比如从 44100Hz 提高到 96000Hz。若是基于 USB 示波器，可能是探头连接不良，检查探头与电路、示波器的连接是否紧密，有无松动；或者是示波器的带宽不足，无法测量高频信号，考虑更换带宽更高的 USB 示波器。
软件无法识别设备：要是软件无法识别 USB 示波器设备，首先检查 USB 连接是否牢固，尝试重新插拔 USB 线；接着查看设备驱动程序是否正确安装，可以进入设备管理器，查看是否有带感叹号或问号的设备，如果是示波器设备相关，右键选择更新驱动程序，按照提示进行操作；若还是不行，可能是驱动程序版本不兼容，前往 USB 示波器制造商的官方网站，下载最新版本的驱动程序重新安装 。
信号噪声过大：要是观察到信号波形上有很多杂波，噪声过大，对于基于声卡的示波器，可能是电脑内部电磁干扰，将电脑远离其他大功率电器设备，如微波炉、电磁炉等；或者是声卡本身的底噪较高，可以尝试在软件中进行滤波处理，选择合适的滤波器类型和参数，去除噪声。基于 USB 示波器出现此问题，可能是电源干扰，使用独立电源给 USB 示波器供电，避免与其他设备共用电源，减少电源线路上的干扰；也可能是周围存在电磁辐射干扰，将示波器远离可能产生电磁干扰的设备，如手机、无线路由器等，或者使用金属屏蔽罩将示波器包裹起来，阻挡外部电磁辐射 。
对于电子爱好者来说，在日常的电子实验中，常常需要对各种电路进行测试和分析。比如，在制作一个简单的音频放大器时，就可以利用电脑示波器来观察音频信号的波形，判断放大器是否正常工作，是否存在失真等问题。通过示波器显示的波形，能直观地看到信号的幅度、频率等参数，从而有针对性地调整电路元件的参数，优化电路性能 。
在学生学习电路知识的过程中，电脑示波器更是一个得力的助手。例如在学习交流电路时，通过示波器观察正弦波、方波等不同波形的信号，能更直观地理解交流电的周期、频率、相位等概念。在做 RC、RLC 电路实验时，利用示波器测量电路中各点的电压波形，分析电路的暂态和稳态响应，有助于深入掌握电路的工作原理，提高学习效果 。
对于硬件开发者而言，在产品开发的初步调试阶段，电脑示波器可以帮助快速定位问题。比如在开发一款新的单片机最小系统时，使用示波器检测时钟信号、复位信号等关键信号的波形，检查是否存在异常。在调试传感器接口电路时，通过示波器观察传感器输出信号的变化，确保传感器与微控制器之间的通信正常 。
总结与展望
电脑变示波器的方法为我们打开了一扇全新的大门，让我们以更低的成本、更高的灵活性，体验到示波器的强大功能。无论是基于声卡的低成本简易方案，还是基于 USB 示波器的高精度专业方案，都有着各自独特的优势和适用场景。它不仅能满足电子爱好者在日常实验中的需求，帮助学生更好地理解电路知识，还能在硬件开发的初步调试阶段发挥重要作用，是一款不可多得的实用工具 。
如果你也对电子世界充满好奇，不妨按照文中的步骤，动手让你的电脑变身示波器吧！相信在这个过程中，你会收获满满的乐趣和知识。
展望未来，随着科技的飞速发展，电脑示波器技术也将不断进步。未来，我们有望看到采样率和带宽更高的 USB 示波器，让我们能更精准地捕捉高频信号；示波器软件也将更加智能，具备更强大的数据分析和处理能力，甚至能实现自动故障诊断。或许在不久的将来，电脑示波器将成为电子爱好者、工程师们手中更加得力的工具，为电子领域的发展注入新的活力 。
