示波器探头阻抗，你真的了解吗？
在电子测量的世界里，示波器就像是我们观察电信号的 “眼睛”，而示波器探头则是这双眼睛的 “触角”，直接接触被测信号。其中，示波器探头阻抗的选择，1M 欧姆还是 50 欧姆，常常让不少小伙伴感到困惑😕。这两种阻抗到底有什么区别？在什么情况下该选择哪一种呢🧐？今天，咱们就一起来深入探讨一下这个问题，帮你轻松搞定示波器探头阻抗的选择难题！
一、阻抗是什么
在深入探讨示波器探头阻抗之前，咱们先来搞清楚阻抗到底是什么😃。阻抗，简单来说，就是在具有电阻、电感和电容的电路里，电子元件对电路中电流所起的阻碍作用🧐。它的单位和电阻一样，也是欧姆（Ω）。

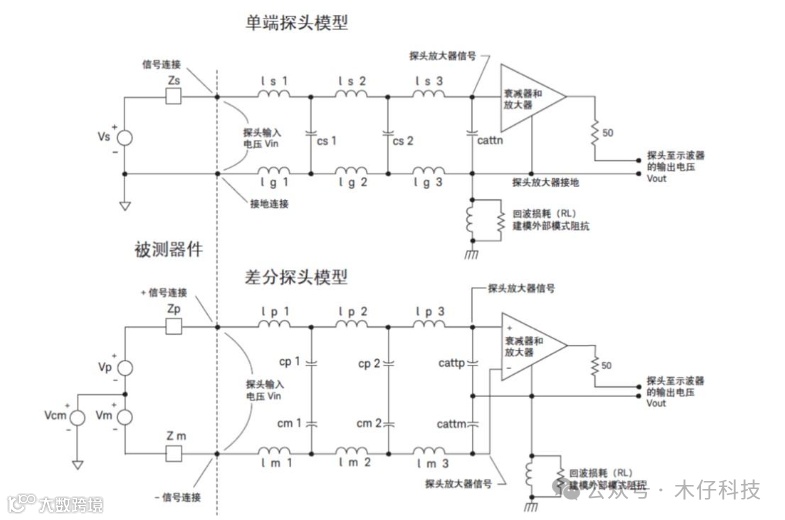

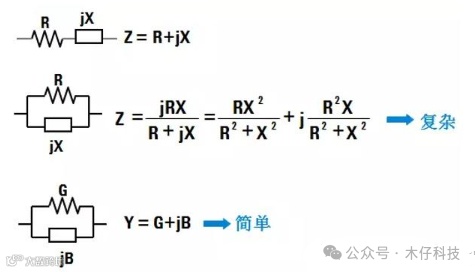

阻抗可不是单纯的电阻哦，它是一个复数，实部是电阻，虚部则是电抗。电抗又细分为容抗和感抗，电容对交流电的阻碍作用就是容抗，电感对交流电的阻碍作用就是感抗啦😎。比如，在我们日常使用的电路中，除了电阻会阻碍电流，电容和电感也会有阻碍作用，只是它们的阻碍程度会随着交流电的频率变化而改变呢🤓。频率越高，容抗越小，感抗越大；频率越低，容抗越大，感抗越小。
举个生活中的例子吧，就好像水流在管道中流动，管道的粗细、内部的障碍物就类似于电阻，而管道的弹性（类似于电容储存电能的特性）和弯曲程度（类似于电感阻碍电流变化的特性）就像是电抗，它们共同影响着水流的顺畅程度，这就如同阻抗影响电流在电路中的流动一样形象啦😜。
二、1MΩ 和 50Ω 阻抗的设计初衷
（一）1MΩ 阻抗：安静的旁观者
1MΩ 阻抗的设计初衷，就像是一个安静的旁观者，尽量减少对被测电路的影响😃。我们知道，在测量电路时，我们希望示波器就像一个透明的 “观察者”，不会对被测电路的工作状态产生干扰🧐。1MΩ 的高输入阻抗就能够满足这个需求，它对被测电路的负载效应极小，几乎不会从被测电路中汲取能量，就好比轻轻靠在墙边观察热闹场景，不参与其中，也不影响其他人的活动一样😎。

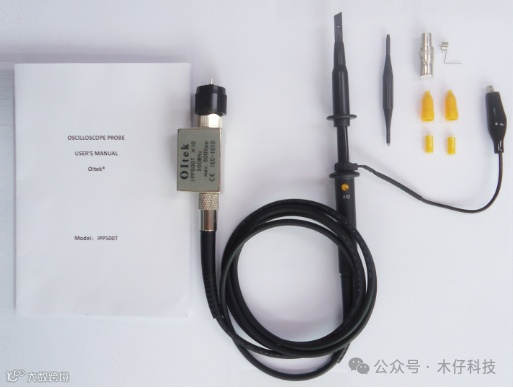

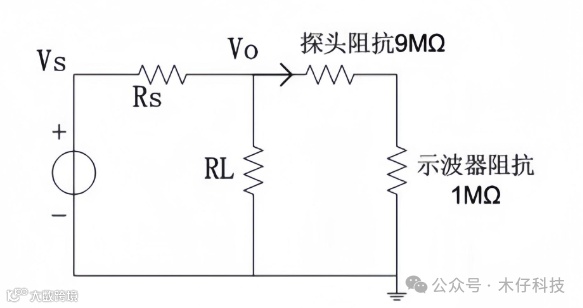

从原理上来说，当示波器探头的阻抗为 1MΩ 时，它与被测电路并联，由于其电阻很大，根据欧姆定律\(I = \frac{V}{R}\)，通过探头的电流就非常小，对被测电路的电压分压影响也极小，这样就能最大程度地保持被测信号的原始状态🤓。例如，在测量一些高阻抗电路，如集成电路的引脚信号时，1MΩ 阻抗的探头就不会因为自身的接入而改变电路原本的工作状态，让我们能够准确地观察到信号的真实情况😜。
（二）50Ω 阻抗：反射消除器

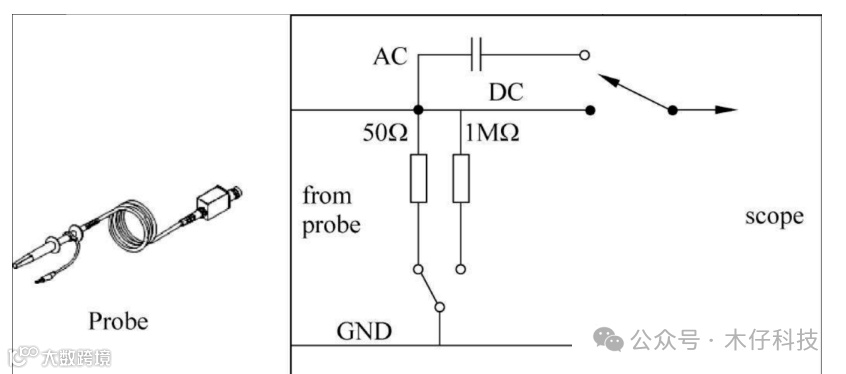

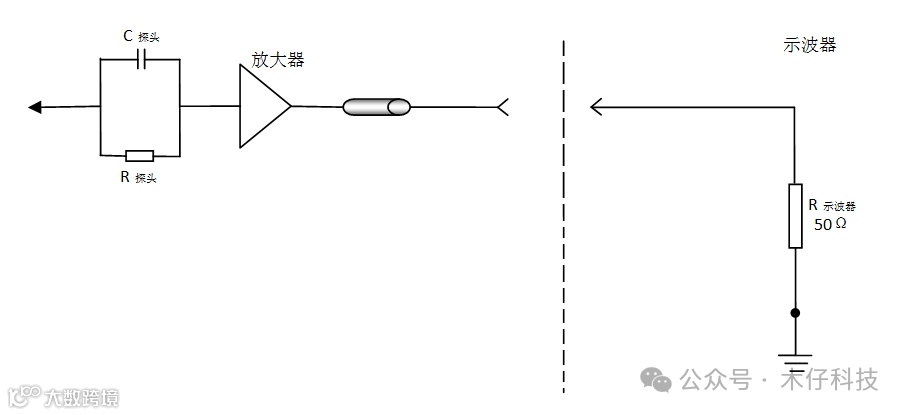

50Ω 阻抗的设计则主要是为了消除传输线上的信号反射，将传输线对信号的影响降到最低😃。在高频信号传输中，信号在传输线上传播时，如果传输线的阻抗不匹配，就会发生反射现象，就像光遇到镜子会反射一样，这会导致信号失真，严重影响测量的准确性🧐。

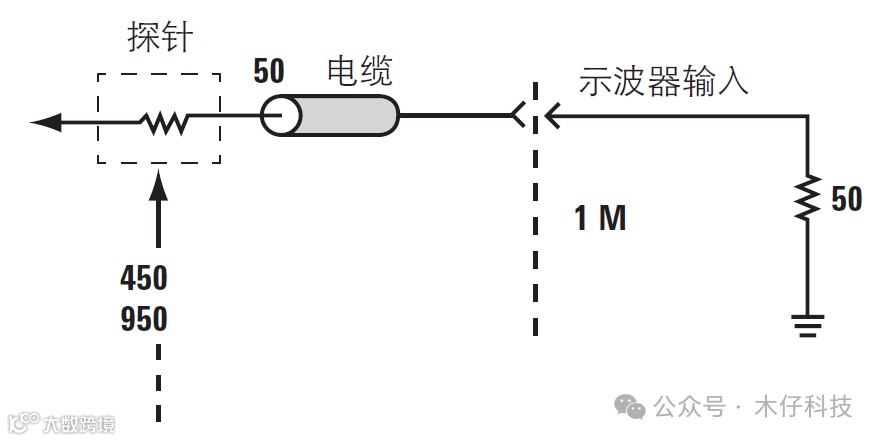

为了避免这种情况，50Ω 阻抗应运而生。当示波器探头阻抗设置为 50Ω 时，它能够与 50Ω 特性阻抗的同轴电缆很好地匹配，使得信号在传输过程中能够顺利地从信号源传输到示波器，减少反射的发生😎。这就好比道路上的车辆，如果车道宽度突然变化，车辆行驶就会受到阻碍，而保持车道宽度一致，车辆就能顺畅行驶，50Ω 阻抗就起到了保持信号传输 “车道” 一致的作用🤓。
那为什么是 50Ω 呢🧐？这其实是历史和实践的选择。在早期的通信和射频领域，工程师们经过大量的研究和实验发现，50Ω 阻抗在传输功率、传输损耗以及制造成本之间达到了一个最佳的平衡点😃。从传输功率角度看，50Ω 阻抗能够实现较高的功率传输效率；从传输损耗角度，它能有效减少信号在传输过程中的能量损失；从制造成本角度，采用 50Ω 阻抗的同轴电缆等传输线在生产工艺上更容易实现，成本也相对较低😎。所以，50Ω 阻抗逐渐成为了高频信号传输和测量中的标准阻抗，并一直沿用至今😜。
三、何时选择 1MΩ 阻抗
（一）测量板载信号
当我们测量板载信号时，由于这些信号通常有自己完整的终端接收系统，信号的传输和处理已经在电路板上经过了精心设计和优化😃。此时，选择 1MΩ 阻抗的探头能够很好地适应这种电路环境，因为它对被测电路的负载效应极小，就像轻轻触碰一个精密仪器，不会改变它原本的工作状态🧐。
例如，在测试一块微控制器开发板上的 GPIO 口输出信号时，我们使用 1MΩ 阻抗的探头，能够准确地获取到信号的真实波形，不会因为探头的接入而导致信号的电压、频率等参数发生变化😎。这样我们就能清楚地看到微控制器输出的高低电平是否正常，信号的上升沿和下降沿是否符合预期，从而判断微控制器的工作是否正常🤓。
（二）低频信号测量
对于低频信号，1MΩ 阻抗的探头也是一个不错的选择😃。低频信号的频率相对较低，信号在传输过程中受到的干扰和反射相对较小，此时更注重的是探头对被测电路的负载影响🧐。1MΩ 的高输入阻抗能够保证在测量低频信号时，从被测电路中汲取的能量极少，最大程度地还原信号的原始特征😎。
比如，在测量一个音频信号发生器输出的低频音频信号时，频率范围可能在 20Hz - 20kHz 之间，使用 1MΩ 阻抗的探头可以准确地捕捉到音频信号的波形，让我们能够分析音频信号的幅度、频率、失真等参数，判断音频信号发生器的性能是否良好🤓。
（三）使用无源探头时
当我们使用无源探头进行测量时，通常需要选择 1MΩ 阻抗档位😃。无源探头内部一般由电阻、电容等无源元件组成，结构相对简单，成本较低，是我们日常测量中常用的探头类型🧐。它的输入阻抗特性决定了它更适合与 1MΩ 阻抗的示波器配合使用，这样能够保证测量的准确性和稳定性😎。

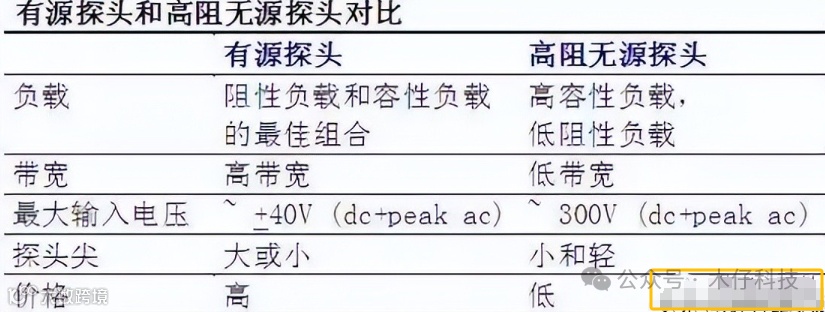

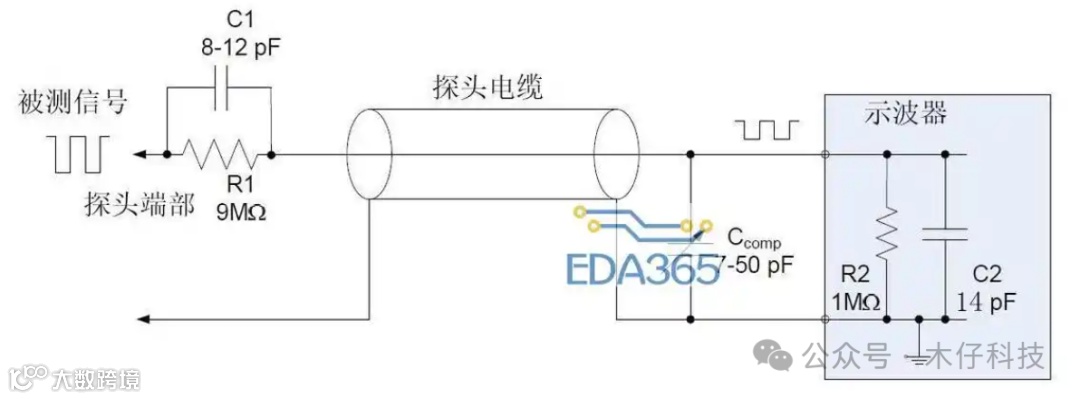

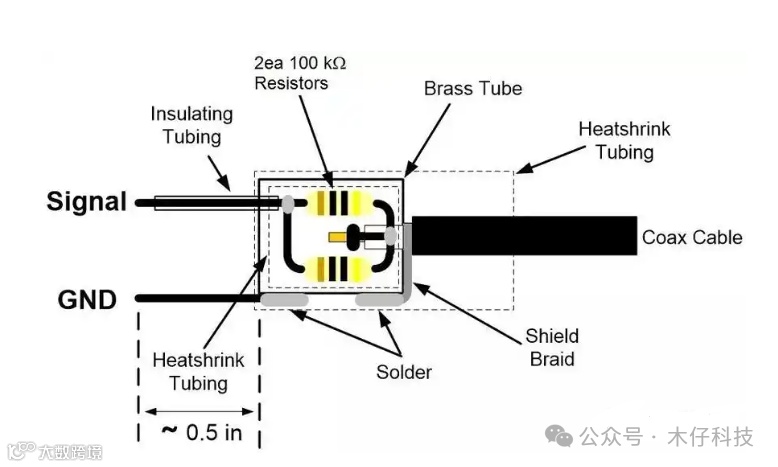

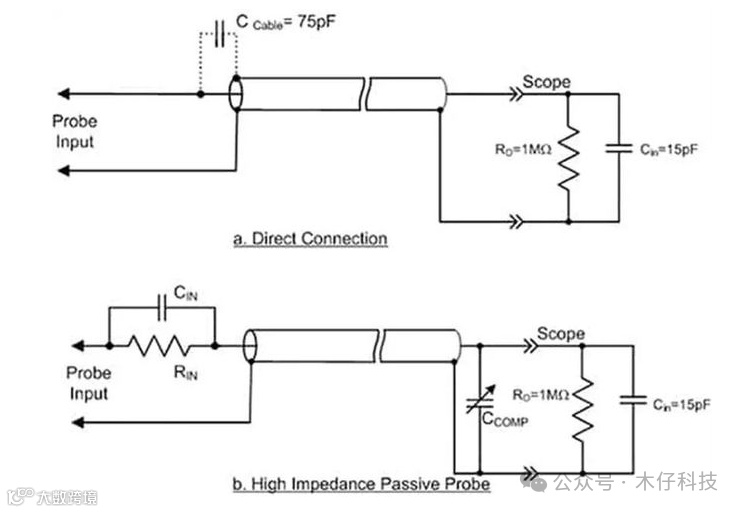

常见的 10:1 无源探头，它通过内部的电阻分压网络实现对信号的衰减，同时也具有较高的输入电阻，一般在 10MΩ 左右，与 1MΩ 阻抗的示波器配合时，能够形成一个稳定的测量系统🤓。在使用这种探头时，我们需要注意对探头进行校准和补偿，以确保测量结果的准确性。比如，通过调节探头前端的补偿电容，使探头的输入阻抗与示波器的输入阻抗相匹配，从而消除由于阻抗不匹配而导致的信号失真😜。
四、何时选择 50Ω 阻抗
（一）测量无负载信号
当我们测量无负载信号，比如信号发生器输出的信号时，通常需要选择 50Ω 阻抗😃。这是因为信号发生器一般是按照 50Ω 阻抗进行设计和校准的，它输出的信号在 50Ω 的负载下能够保持最佳的性能和准确性🧐。如果我们使用 1MΩ 阻抗的探头去测量，由于阻抗不匹配，会导致信号在传输过程中发生反射和衰减，测量结果就会受到严重的影响，无法真实地反映信号发生器输出的信号特征😎。
例如，当我们使用信号发生器输出一个 1V 峰峰值、1GHz 频率的正弦波信号时，如果使用 1MΩ 阻抗的探头测量，由于 1MΩ 与信号发生器的 50Ω 输出阻抗相差巨大，信号在传输过程中会发生严重的反射，示波器上显示的波形可能会出现明显的失真，幅度也会与实际输出值有较大偏差😕。而使用 50Ω 阻抗的探头进行测量，就能够准确地捕获到信号发生器输出的正弦波信号，波形稳定，幅度准确，与信号发生器的设定值相符😜。
（二）高频信号测量
在高频信号测量中，50Ω 阻抗的探头也是首选😃。随着信号频率的升高，信号在传输线上的传输特性会发生很大的变化，信号的反射、损耗等问题会变得更加严重🧐。50Ω 阻抗的探头能够与 50Ω 特性阻抗的同轴电缆良好匹配，有效减少信号在传输过程中的反射和损耗，保证信号的完整性和准确性😎。
比如，在测量射频电路中的信号时，信号频率通常在几百 MHz 甚至 GHz 以上，此时使用 50Ω 阻抗的探头能够更好地适应高频信号的传输特性。因为高频信号的波长较短，传输线上的微小不连续性都会导致信号反射，而 50Ω 阻抗的匹配能够使信号在传输线上顺畅地传播，减少反射的影响，让我们能够准确地测量到高频信号的波形、频率、相位等参数🤓。
五、实际操作建议
（一）不同测量需求下的选择步骤
在实际操作中，我们可以按照以下步骤来选择示波器探头阻抗：
（二）选择技巧
（三）定期校准探头
无论选择哪种阻抗的探头，定期校准都是非常重要的😃。探头在使用过程中，由于温度、湿度、机械振动等因素的影响，其性能可能会发生变化，导致测量误差增大🧐。定期校准可以确保探头的准确性和稳定性，提高测量结果的可靠性😎。
校准的频率可以根据探头的使用频率和环境条件来确定，一般建议至少每年校准一次，对于使用频繁或在恶劣环境下使用的探头，校准频率可以适当增加🤓。校准的方法可以参考示波器和探头的操作手册，通常包括 DC 增益与偏置校准、AC 校准等步骤😜。
通过以上的介绍，相信大家对示波器探头阻抗的选择有了更深入的了解😎。在实际测量中，根据不同的测量需求，灵活选择合适的示波器探头阻抗，再加上正确的操作和定期校准，一定能够让我们更准确地观察和分析电信号，解决各种电子测量问题🤗！如果大家在实际操作中有任何疑问或心得，欢迎在评论区留言分享哦😃！
六、总结
通过今天的分享，我们深入了解了示波器探头 1MΩ 和 50Ω 阻抗的奥秘😎。1MΩ 阻抗探头就像一个温柔的观察者，对被测电路的影响微乎其微，特别适合测量板载信号和低频信号，让我们能清晰地捕捉到信号的每一个细节🤓。而 50Ω 阻抗探头则像是信号的 “护航使者”，在高频信号测量和无负载信号测量中，它能够有效消除信号反射，确保信号准确传输，为我们呈现出真实可靠的信号波形😜。
在实际的电子测量过程中，正确选择示波器探头阻抗是获取准确测量结果的关键一步。希望大家都能将今天学到的知识运用到实践中，根据不同的测量需求，精准地选择 1MΩ 或 50Ω 阻抗的探头，让示波器成为我们探索电子世界的得力助手🤗！如果在操作过程中遇到任何问题，欢迎随时留言交流，咱们一起攻克难题💪！
