金手指是什么？

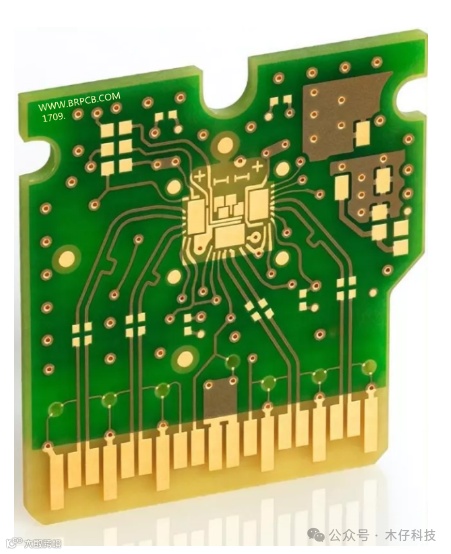

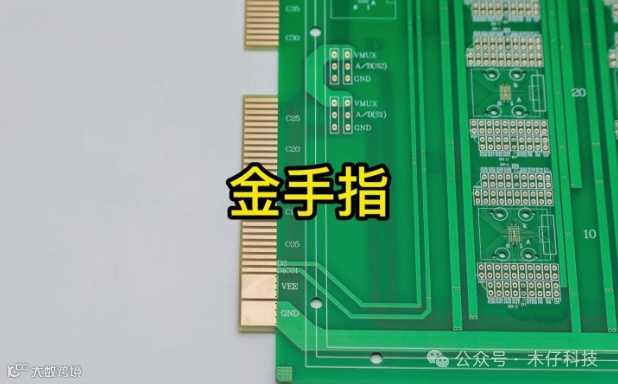

大家在电脑内存条、显卡上看到的那一排金黄色导电触片，就是我们俗称的 “金手指”。在 PCB 设计制作行业中，“金手指”（Gold Finger，或称 Edge Connector），是由 connector 连接器作为 PCB 板对外连接网络的出口。简单来说，它就像是 PCB 板与外界沟通的桥梁，承担着信号传输和电气连接的重要使命。
金手指一般可以分为以下三种类型：

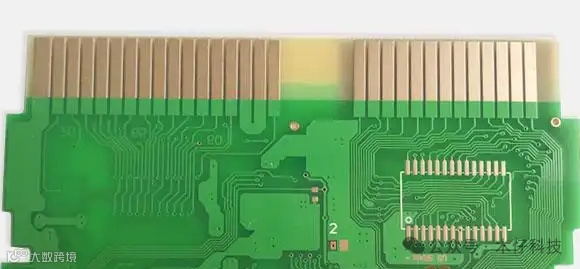

- 普通 PCB 金手指
：最为常见，焊盘呈水平整齐排列，长度、宽度和间距都相同。这种金手指在网卡、显卡等设备上很常见。
- 不均匀的 PCB 金手指
：焊盘宽度相同，但长度和间距有时会不同。存储卡读卡器的 PCB 上常能看到这种金手指，主要是因为与长手指连接的设备需要先为与短手指连接的设备供电 。

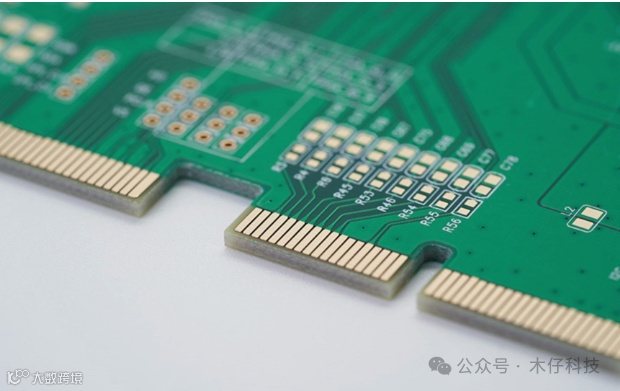

- 分段式 PCB 金手指
： 焊盘长度不同，且金手指是分段的，部分在同一手指内也会脱节。这种设计常见于防水和坚固的电子产品中。
为什么要有金手指？
金手指最主要的作用是连接，用于连接器弹片之间的插接进行压迫接触，从而实现导电互连。凭借着良好的导电性能、耐磨性能、抗氧化性能以及耐腐蚀性能，金手指能确保 PCBA 产品连接的可靠性和稳定性能。
举个例子，在电脑中，内存条通过金手指与主板的内存插槽相连，显卡也是通过金手指与主板的 PCI - E 插槽相连。这些金手指频繁地进行插拔操作，如果没有良好的耐磨、抗氧化和耐腐蚀性能，就很容易出现接触不良、信号传输中断等问题，导致电脑无法正常工作 。
如何设计金手指？
金手指的设计与制作是一个需要精细把控的过程，从材料选择到最终的检测，每一个环节都关乎着其性能与可靠性。下面就来详细讲讲金手指的设计要点。
材料选择
材料的选择对金手指性能起着决定性作用。通常，金手指会选用高质量材料，像纯金、金合金或采用金电镀工艺 。纯金具备极佳的导电性，能确保电流传导的稳定性与可靠性，信号传输高效且稳定；金合金则综合了多种金属的优势，在保证一定导电性能的同时，还能增强其他特性，如硬度和耐腐蚀性；金电镀工艺是在基础材料表面镀上一层金，既能发挥金的优良性能，又能控制成本。同时，材料的抗腐蚀性能和耐磨性也不容忽视，毕竟金手指在使用过程中可能会接触到各种环境，具备良好的抗腐蚀和耐磨性能，才能增加其使用寿命，减少因腐蚀和磨损导致的接触不良等问题。
工艺控制
金手指的加工工艺必须严格控制，涵盖电镀工艺、切割工艺和排列方式等多个方面。在电镀工艺中，电镀厚度的精准控制尤为关键，它直接影响着电阻与导电性能的一致性。如果电镀厚度不均匀，就会导致不同位置的电阻存在差异，进而影响信号的稳定传输。切割工艺要保证切割的平整度和精确度，切割不平整或有偏差，会影响金手指与插槽的接触，降低使用性能。而金手指的排列方式必须符合产品的设计要求，合理的排列能保证电接触的可靠性，避免出现接触不良或信号干扰等问题。

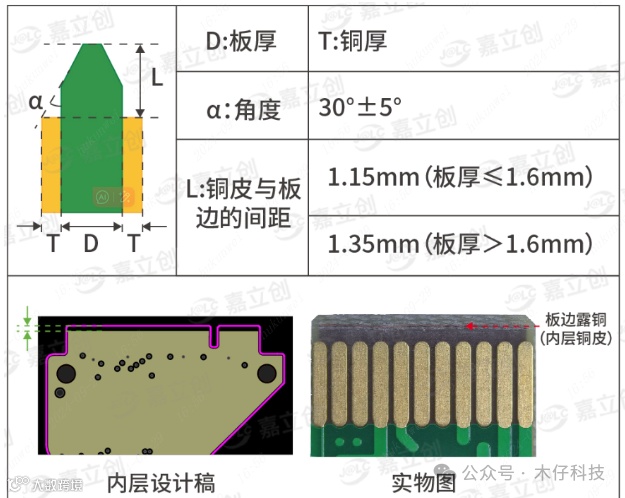

设计优化

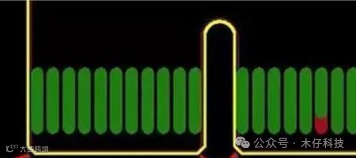

在 PCB 设计阶段，优化金手指的布局和结构至关重要。金手指的布局应尽量避免交叉和叠加，交叉和叠加容易导致电流传导的干扰，影响信号的准确性和稳定性。结构设计则要充分考虑力学应力和热应力的影响，电子产品在使用过程中会产生热量，也可能会受到外力作用，若金手指结构不能承受这些应力，就容易出现变形、断裂等情况，增加金手指的强度和稳定性，才能确保其在各种环境下都能正常工作。
检测与检验
为了保证金手指的质量，严格的检测与检验必不可少。常用的检测方法包括外观检查、尺寸测量和电性能测试等。外观检查主要是查看金手指的表面是否有缺陷和损伤情况，如划痕、氧化斑点等；尺寸测量用于验证金手指的尺寸准确性，确保其与插槽完美匹配；电性能测试则是测试金手指的导电性能和传导能力，检查是否存在信号传输不畅或电阻过大等问题。只有通过全面、严格的检测，才能将合格的金手指应用到产品中。
维护与保养
金手指的维护与保养对延长其使用寿命和保持稳定性意义重大。应定期清洁金手指表面的灰尘和杂质，灰尘和杂质积累过多，会导致电阻增加，影响导电性能。同时，在使用和存放过程中，要特别注意避免金手指受到刮擦和碰撞，刮擦和碰撞可能会损坏金手指的表面，破坏其完整性，从而降低性能。
总结
金手指作为 PCB 设计中不可或缺的关键部件，其设计与制作质量直接关系到整个电子产品的性能、稳定性和可靠性。从材料选择、工艺控制到设计优化，再到最后的检测与维护，每一个环节都紧密相连，任何一个小的疏忽都可能引发严重的问题。
希望大家在今后的 PCB 设计工作中，能够高度重视金手指的设计与应用，严格把控每一个环节，不断探索和创新，将金手指的性能发挥到极致，为电子产品的高质量发展贡献自己的力量。如果你在金手指设计或其他硬件设计方面有任何疑问或心得，欢迎在评论区留言分享，我们一起交流进步！
