一、PLC 中 PNP 与 NPN 信号输入控制的重要性
二、PNP 与 NPN 信号输入的工作原理
（一）PNP 信号输入原理

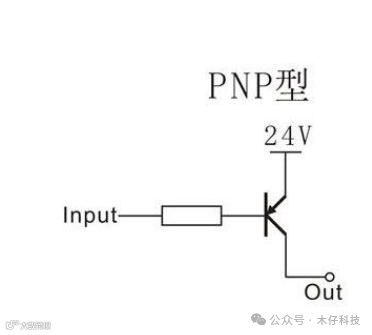

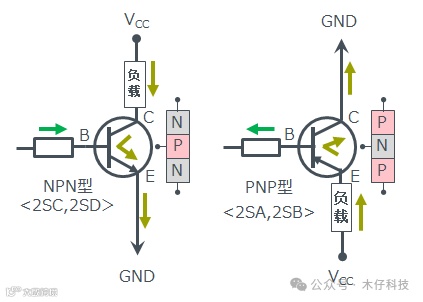

PNP 型传感器的核心控制器件是 PNP 型三极管 ，它由两块 P 型半导体中间夹着一块 N 型半导体组成。在电路中，其发射极（E）接高电平，集电极（C）接低电平，基极（B）接控制信号。当没有外部信号触发时，基极电流很小，三极管处于截止状态，集电极与发射极之间相当于开路，此时传感器输出端无信号输出，或处于悬浮状态 。

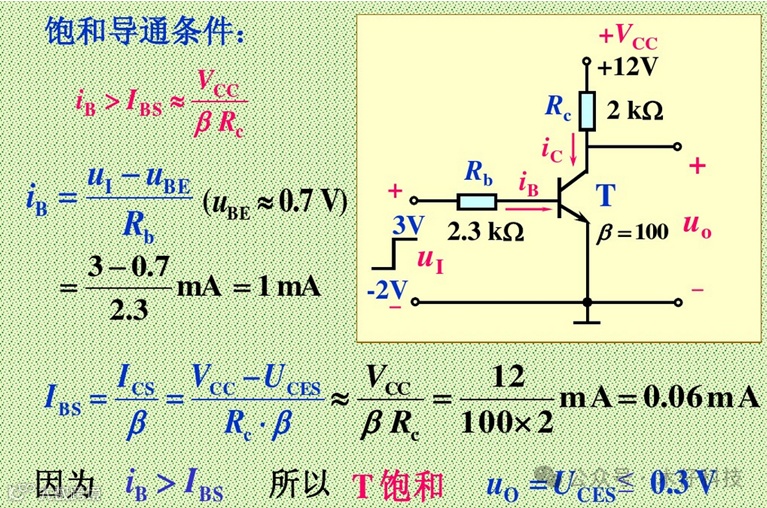

当有信号触发时，例如在光电传感器中，当检测到物体遮挡光线，会使得传感器内部电路发生变化，给基极提供足够的电流，当发射极（E）到基极（B）之间产生微小电流（即产生电压差且电压差大于 0.7V 左右），三极管开始导通。此时，三极管的集电极和发射极相当于一个开关接通，集电极开路输出与电源的正极接通，因此输出的是高电平。这一高电平信号就如同给 PLC 发送了一个 “通知”，告知其相应的事件已经发生。在 PLC 的输入控制中，这个高电平信号被接入 PLC 的输入端口，PLC 通过检测端口电平的变化，来识别该信号，并根据预先编写的程序进行相应的逻辑处理。
（二）NPN 信号输入原理

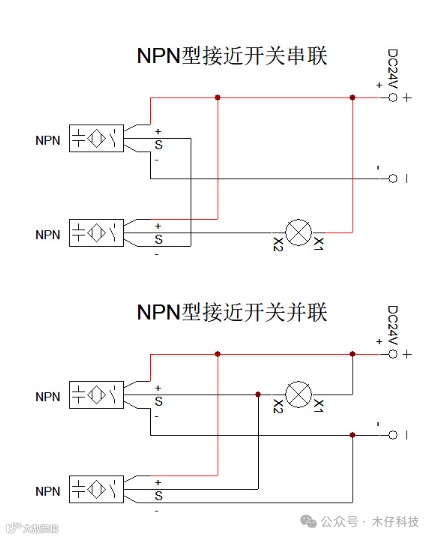

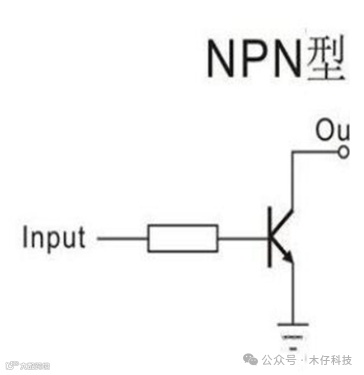

NPN 型传感器则采用 NPN 型三极管，其结构是两块 N 型半导体中间夹着一块 P 型半导体。在电路连接中，发射极（E）接地（接负极），集电极（C）接高电平，基极（B）同样接控制信号 。在未触发状态下，基极无足够电流，三极管截止，集电极与发射极之间开路，输出端无信号。
当传感器检测到特定信号时，比如行程开关被按下，会改变内部电路，使基极获得足够的电流。当基极（B）到发射极（E）之间产生微小电流（电压差大于 0.7V 左右） ，三极管导通。此时，集电极和发射极之间导通，集电极开路输出与电源的负极接通，从而输出低电平信号。在 PLC 的输入控制中，这个低电平信号被传递到 PLC 的输入端口，PLC 识别到该低电平变化后，按照程序设计执行相应的操作。与 PNP 信号不同，NPN 信号是以低电平来表示事件的发生，两种信号类型为 PLC 提供了多样化的信号采集方式 。
三、PNP 与 NPN 信号输入在 PLC 中的接线方法

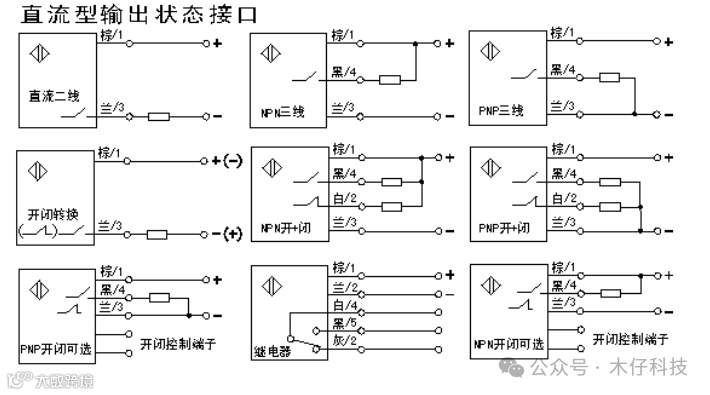

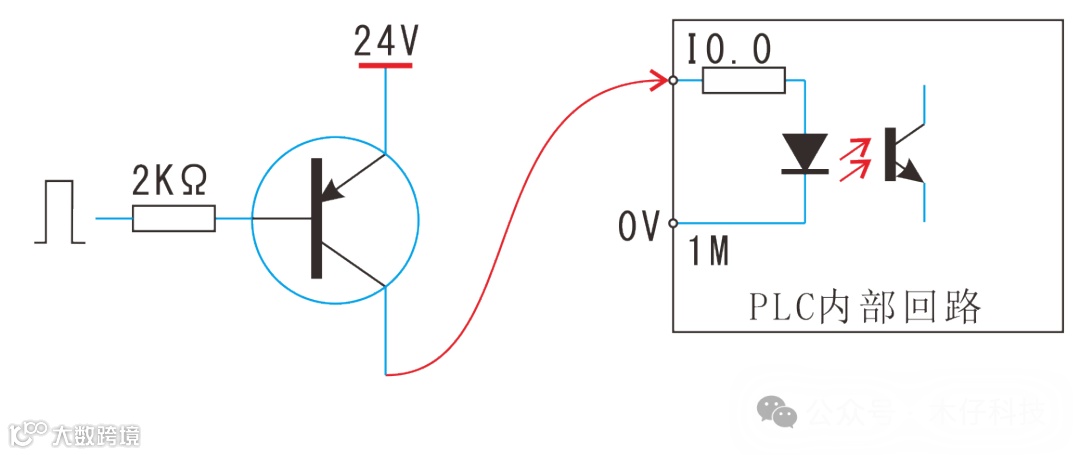

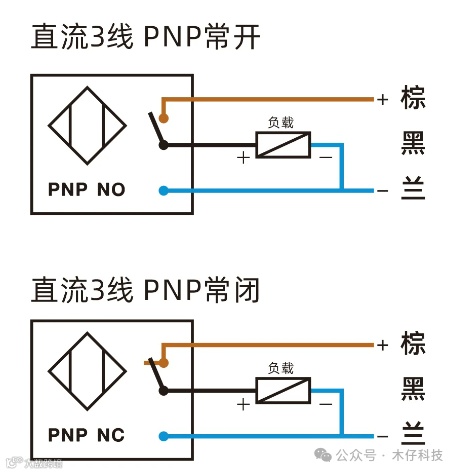

（一）PNP 信号输入接线

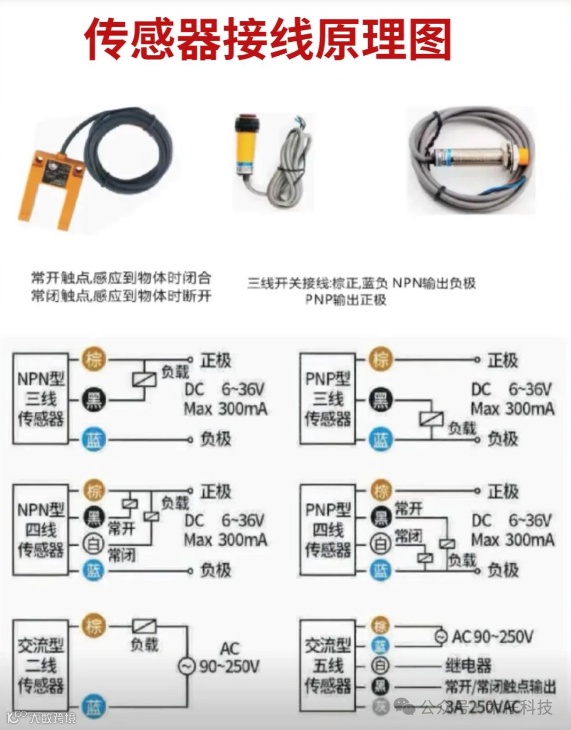

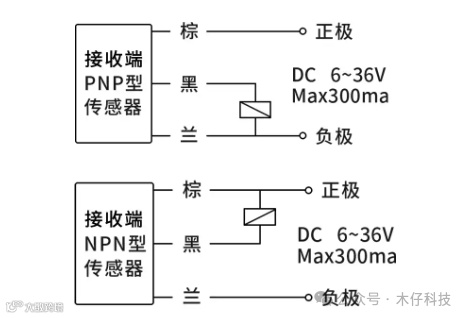

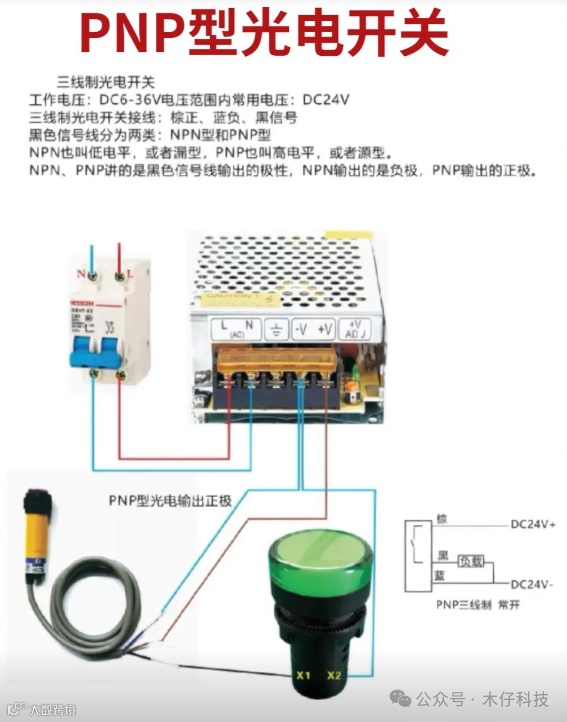

当我们要将 PNP 传感器与 PLC 进行连接时，首先要明确 PNP 传感器通常有三根线，分别是电源线（一般为棕色）、地线（一般为蓝色）和信号输出线（一般为黑色）。
对于电源线，需要将其连接到 PLC 的直流电源正极。这是为了给 PNP 传感器提供工作所需的能量，确保其能够正常运行并检测信号。例如，如果 PLC 的直流电源电压为 24V DC，那么棕色线就需要连接到 PLC 的 24V 电源正极接线端子上。
地线则要连接到 PLC 的直流电源负极，也就是蓝色线连接到 PLC 的 0V 接线端子，以此来构成完整的回路。这一步至关重要，只有确保电源回路的完整性，传感器才能稳定工作。

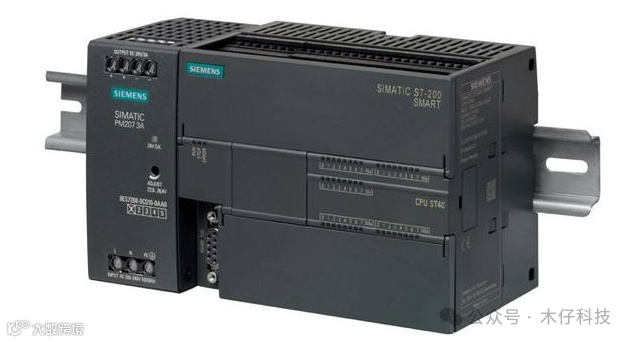

而信号输出线的连接则需要接入 PLC 的输入端口。不同型号的 PLC，其输入端口的编号和标识可能有所不同，但一般都会有清晰的标注。比如，在西门子 S7-200 SMART 系列 PLC 中，
信号输出线可以连接到 I0.0、I0.1 等输入点。在接线时，要确保连接牢固，避免出现松动导致信号传输不稳定的情况。同时，要注意接线顺序，先连接好电源线和地线，再连接信号输出线，并且在连接完成后，仔细检查接线是否正确，避免因接错线而损坏设备。
（二）NPN 信号输入接线
NPN 传感器同样也有三根线，颜色标识与 PNP 传感器类似，棕色线为电源线，蓝色线为地线，黑色线为信号输出线。
在接线时，NPN 传感器的电源线棕色线要连接到 PLC 的直流电源正极，与 PNP 传感器这一点是相同的，目的都是为传感器提供电能。
但 NPN 传感器的地线蓝色线需要连接到 PLC 的输入公共端（COM 端），这与 PNP 传感器的接线方式有所不同。例如在三菱 FX 系列 PLC 中，蓝色线就要连接到对应的 COM 端。
NPN 传感器的信号输出线黑色线则要连接到 PLC 的输入端口。例如，在欧姆龙 CP1H 系列 PLC 中，可将黑色线连接到 X0、X1 等输入端子上。在接线过程中，要特别注意 COM 端的连接，确保其与传感器的地线连接正确，否则无法形成有效的信号回路。同时，要根据 PLC 的手册，确认输入端口的类型和电压范围是否与 NPN 传感器匹配，以保证信号能够准确无误地传输到 PLC 中，为后续的逻辑控制提供可靠的数据基础 。
四、PNP 与 NPN 信号输入控制的区别
（一）输出电平差异
PNP 型传感器输出高电平，即当检测到信号时，输出端的电压接近电源正极电压。这种特性使得 PNP 在一些需要高电平触发的电路中表现出色。比如在一些对信号抗干扰能力要求较高的场合，高电平信号相对更稳定，不易受到外界噪声的干扰。在某些自动化仓储系统中，当货物到达指定位置时，由 PNP 传感器输出高电平信号给 PLC，PLC 接收到该高电平信号后，启动相应的机械手臂进行货物搬运操作。由于高电平信号的幅值较大，在传输过程中即使受到一些轻微的电磁干扰，也能保持足够的电平差，让 PLC 准确识别信号。
而 NPN 型传感器输出低电平，检测到信号时，输出端电压接近电源负极电压。在一些需要低电平触发的控制电路中，NPN 传感器就发挥了重要作用。例如在一些使用继电器控制的电路中，继电器的线圈通常需要低电平触发才能动作。当 NPN 传感器检测到信号后输出低电平，可直接驱动继电器线圈，使继电器动作，从而实现对其他设备的控制。而且在一些对功耗要求较低的电路中，NPN 输出低电平意味着在信号传输过程中，电路的功耗相对较小，这对于一些依靠电池供电的便携式自动化设备来说非常关键。

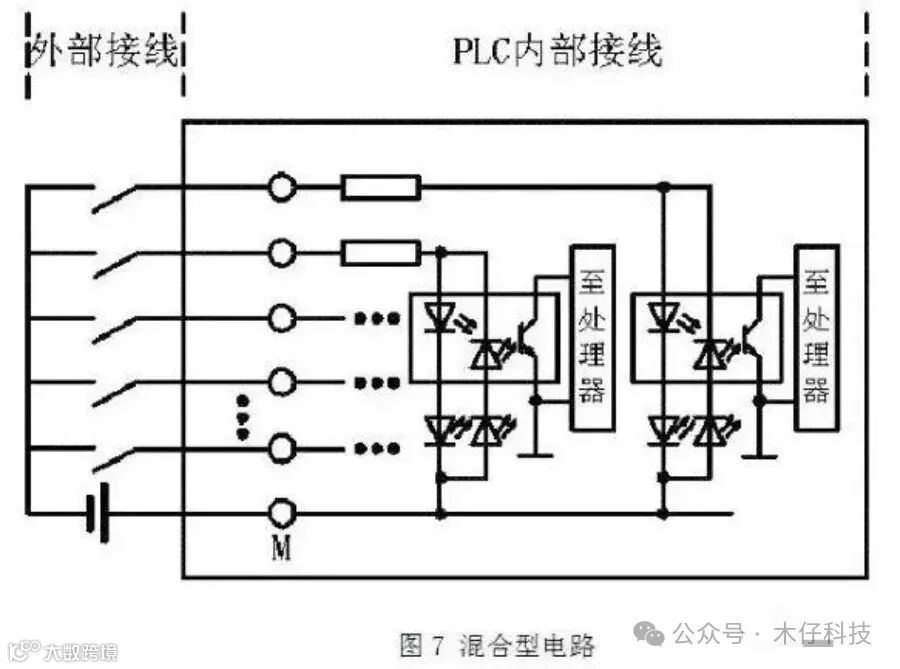

（二）PLC 公共端接法不同
PNP 信号输入时，PLC 的公共端（COM 端）接负极。这是因为 PNP 传感器输出的是高电平信号，当传感器有信号输出时，电流从 PLC 的直流电源正极流出，经过传感器的信号输出线，流入 PLC 的输入端口，再通过公共端流回直流电源负极，形成完整的回路。如果公共端接错，接成正极，那么就无法形成正确的电流回路，PLC 将无法检测到传感器输出的高电平信号。比如在一个基于施耐德 M218 系列 PLC 的包装生产线控制系统中，若将 PNP 传感器接入 PLC 时，公共端错误地接成正极，即使传感器检测到物体，PLC 也不会有任何反应，整个生产线就会因为无法接收到正确的信号而陷入停滞。
对于 NPN 信号输入，PLC 的公共端接正极。因为 NPN 传感器输出低电平信号，电流从 PLC 的直流电源正极出发，经过公共端，流入 PLC 的输入端口，再通过传感器的信号输出线，最终流回直流电源负极。正确的公共端接法是保证 NPN 信号能够被 PLC 准确检测的前提。例如在一个汽车零部件生产线上，使用了西门子 S7-1200 系列 PLC 配合 NPN 传感器检测零部件的位置，若公共端接错，接成负极，那么传感器输出的低电平信号将无法使 PLC 的输入端口产生有效的电平变化，导致 PLC 无法判断零部件的位置，从而影响整个生产流程的正常进行。所以，在实际应用中，必须严格按照 PNP 和 NPN 传感器的特性，正确连接 PLC 的公共端，才能确保信号检测的准确性和稳定性 。
五、PNP 与 NPN 信号输入控制的应用场景
（一）PNP 信号输入的应用场景
在工业自动化生产线中，PNP 信号输入有着广泛的应用。以汽车制造生产线为例，在车身焊接环节，需要对零部件的位置进行精确检测。PNP 型光电传感器安装在特定位置，当零部件到达指定位置时，传感器检测到物体，输出高电平信号给 PLC。由于高电平信号抗干扰能力强，在焊接车间这种电磁环境复杂的场所，能稳定地将信号传输给 PLC，PLC 接收到信号后，控制焊接机器人准确地进行焊接操作，确保焊接质量和位置精度，大大提高了生产效率和产品质量。
在机器人控制领域，PNP 信号输入同样发挥着关键作用。例如协作机器人在与人类共同完成装配任务时，需要通过传感器实时检测手部与工件的接触状态。PNP 型压力传感器安装在机器人手部，当手部接触到工件时，传感器输出高电平信号给 PLC，PLC 根据信号判断接触情况，进而调整机器人的动作力度和速度，保证装配过程的顺利进行，同时避免因用力过大对工件造成损坏或对操作人员造成伤害。
（二）NPN 信号输入的应用场景
在流水控制方面，NPN 信号输入得到了大量应用。例如在饮料灌装生产线中，需要对瓶子的流动进行精确控制。在生产线的各个关键位置安装 NPN 型接近传感器，当瓶子经过传感器时，传感器检测到物体，输出低电平信号给 PLC。PLC 根据这些信号，控制输送带的启停、灌装阀门的开闭等。由于 NPN 传感器输出低电平信号，在一些继电器控制的电路中，可直接驱动继电器，简化了电路设计。通过这种方式，实现了饮料灌装的自动化流水作业，保证了生产的连续性和准确性，提高了灌装效率和产品质量 。
在机械设备监测领域，NPN 信号输入也具有重要作用。以大型数控机床为例，为了确保机床的正常运行，需要对各个关键部件的运行状态进行实时监测。在机床的主轴、丝杠等部位安装 NPN 型振动传感器，当部件出现异常振动时，传感器检测到信号，输出低电平信号给 PLC。PLC 接收到信号后，立即发出警报并采取相应的保护措施，如停止机床运行，防止因部件损坏导致更严重的生产事故。同时，通过对这些信号的分析，还可以进行设备的预防性维护，提前更换即将损坏的部件，减少设备停机时间，提高生产效益 。
六、PNP 与 NPN 信号输入控制的注意事项
（一）传感器与 PLC 的匹配
在工业自动化系统中，确保传感器与 PLC 的完美匹配是至关重要的。选择与 PLC 输入类型相匹配的 PNP 或 NPN 传感器，犹如为精密仪器挑选合适的零部件，只有这样，才能保证整个系统的稳定运行。若将 PNP 传感器连接到需要 NPN 输入的 PLC 端口，或者反之，就如同将方形的榫头强行插入圆形的卯眼，必然会导致信号不匹配问题。这不仅会使设备无法正常工作，还可能对传感器或 PLC 造成不可逆的损坏。
在实际操作中，当我们为一个新的自动化项目选择设备时，首先要仔细查阅 PLC 的技术手册，明确其输入端口支持的信号类型是 PNP 还是 NPN。同时，在挑选传感器时，也要关注其输出信号类型，确保两者一致。例如，当我们使用罗克韦尔 AB 系列 PLC 时，其某些型号的输入端口明确要求接入 NPN 型传感器，那么在选择传感器时，就必须选择 NPN 型的，否则即使传感器检测到信号，PLC 也无法正确识别，整个控制系统将陷入瘫痪。
（二）接线过程中的要点
接线过程是将传感器与 PLC 连接起来的关键环节，就像搭建一座桥梁，需要确保每个连接点都稳固可靠。在接线时，要特别注意电源极性的正确连接。无论是 PNP 还是 NPN 传感器，电源线的连接极性一旦接反，不仅会导致传感器无法工作，还可能引发短路，损坏传感器和 PLC 的相关电路。比如，在连接 PNP 传感器时，若将棕色的电源线误接到 PLC 的直流电源负极，蓝色的地线误接到正极，那么传感器将无法获得正常的工作电压，并且可能因为电源极性错误而烧毁内部电路。
信号线的连接牢固性同样不容忽视。在工业环境中，设备往往会受到振动、冲击等外力作用，如果信号线连接不牢固，就可能出现松动、接触不良的情况。这会导致信号传输中断或不稳定，使 PLC 接收到错误的信号，进而影响整个控制系统的正常运行。例如，在一个高速运转的自动化生产线上，若 NPN 传感器的信号输出线与 PLC 输入端口的连接螺丝没有拧紧，随着设备的振动，信号线可能会逐渐松动，导致 PLC 时而能检测到信号，时而检测不到，这将使生产线的控制出现混乱，严重影响生产效率和产品质量。因此，在接线完成后，务必对所有接线进行仔细检查，确保电源极性正确，信号线连接牢固，为系统的稳定运行奠定坚实的基础。
七、总结
PNP 与 NPN 信号输入控制，作为 PLC 系统中不可或缺的部分，各自凭借独特的工作原理、接线方法和应用特性，在工业自动化领域发挥着关键作用。它们的输出电平差异以及 PLC 公共端接法的不同，决定了其适用于不同的工业场景，从生产线的精准控制到设备的状态监测，都离不开它们的身影。
展望未来，随着工业 4.0 和智能制造的深入发展，工业自动化对控制系统的精度、稳定性和智能化提出了更高要求。PNP 与 NPN 信号输入控制技术也将不断创新与完善。一方面，它们将与新兴技术如物联网、大数据、人工智能深度融合，实现更高效的数据传输与分析，为设备的智能决策提供有力支持。例如，通过对大量传感器采集的 PNP 和 NPN 信号进行分析，利用人工智能算法预测设备的故障风险，提前进行维护，降低生产停机时间。另一方面，在新能源、高端装备制造等新兴产业的推动下，这两项技术将面临更广阔的应用空间，为工业自动化的发展注入新的活力，助力工业领域迈向更高水平的智能化和自动化。
