电感在硬件世界中的关键地位
在硬件电路的复杂网络里，电感就像一位默默守护的卫士，虽不总是站在舞台中央，却发挥着不可或缺的作用。它能储存能量，在电流变化时挺身而出，维持电流的稳定，还能对电路中的信号进行筛选，滤除不需要的杂波，确保电路高效、稳定地运行。可以说，没有电感，众多电子设备可能根本无法正常工作。
而在电感的大家族中，共模电感和差模电感又是极为特殊且重要的成员。它们看似相似，实则在功能、结构和应用场景上有着显著的差异 。今天，咱们就一起深入探寻共模电感和差模电感的奥秘，看看它们究竟是如何在电路中各司其职，为硬件设备的正常运行保驾护航的。
共模电感的结构特点

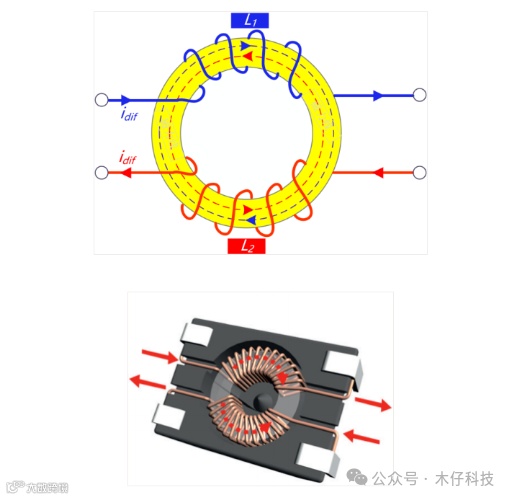

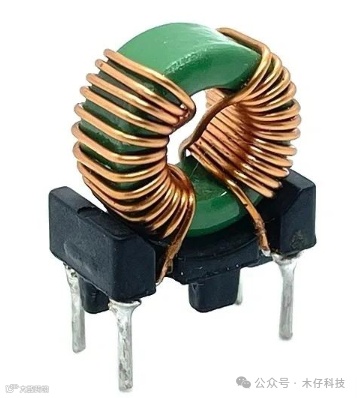

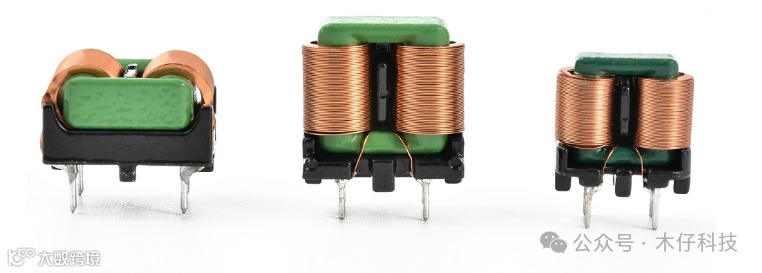

共模电感，英文名为 Common Mode Choke，也被叫做共模扼流圈 。从外观上看，它通常是一个四端器件，有 4 个引脚，方便接入电路。其内部结构相当精巧，由两组线圈对称地绕制在同一个高磁导率的磁芯上 ，这两组线圈的匝数和线径完全相同，绕向却相反。就像两个默契十足的伙伴，虽然行动方向相反，但目标一致，共同为抑制共模噪声而努力。

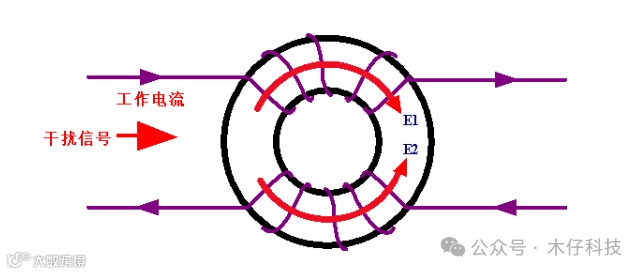

用一个简单的示意图来理解，假设磁芯是一个圆圆的 “小胖子”，两组线圈就像两条彩带，以相反的方向紧紧缠绕在这个 “小胖子” 身上 。这样独特的结构设计，是共模电感发挥神奇功效的关键。
共模电感的工作原理
共模电感的工作原理基于电磁感应定律，理解起来也并不复杂。当共模电流（也就是大小相同、方向相同的干扰电流）流过这两组绕向相反的线圈时，根据右手螺旋定则，会在线圈内产生同向的磁场 。这些磁场相互叠加，使得磁芯呈现出很大的电感量，进而对共模电流产生很强的阻尼效果，就像给共模电流套上了一个 “紧箍咒”，让它难以兴风作浪，达到衰减干扰信号的目的 。
而当差模信号（正常的工作信号，大小相同、方向相反）流经线圈时，产生的磁场方向相反，相互抵消，磁芯的电感量几乎为零，对差模信号的阻碍极小，差模信号就能顺利通过，就像高速公路上畅通无阻的车辆，不会受到任何影响。
共模电感的使用场景

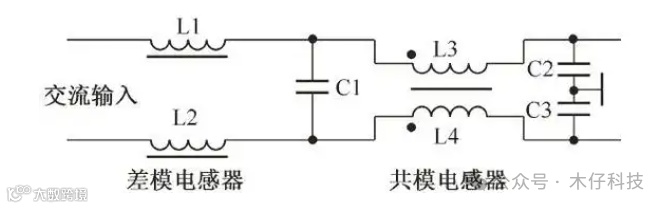

共模电感在实际应用中十分广泛，是保障各种电子设备稳定运行的得力助手。在开关电源的输入滤波电路中，共模电感可是必不可少的存在。开关电源在工作时会产生大量的电磁干扰，这些干扰如果不加以抑制，不仅会影响电源自身的性能，还可能对其他设备造成干扰 。共模电感就像一个 “电磁卫士”，能够有效地抑制从电网传入的共模干扰，同时防止开关电源产生的干扰反馈到电网中，确保电源输出的稳定性和纯净度 。
在 USB、HDMI 等高速数据传输接口中，共模电感也发挥着重要作用。随着电子设备的发展，数据传输的速度越来越快，对信号的完整性要求也越来越高 。共模电感能够抑制接口处的共模噪声，避免噪声对传输信号的干扰，保证数据准确、快速地传输，让我们在观看高清视频、传输大文件时，不再为卡顿和数据错误而烦恼 。
差模电感的结构特点

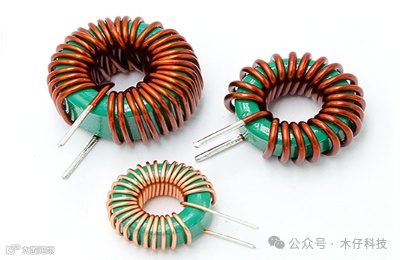

差模电感，英文名为 Differential Mode Choke，和共模电感不同，它是绕在单个磁芯上的一个线圈，只有 2 个引脚 ，就像一根绳子绕在一个柱子上，简单而直接。这种结构使得它在接入电路时，只需连接在需要滤波的信号线路上即可 ，十分方便。从外观上看，差模电感通常比共模电感要小一些，显得更加小巧玲珑。
差模电感的工作原理
差模电感的工作原理同样基于电磁感应原理。当差模电流（大小相同、方向相反的干扰电流）通过差模电感的线圈时，会在线圈内产生磁场 。由于线圈绕在磁芯上，磁芯具有较高的磁导率，会对磁场产生较强的约束作用，使得磁芯呈现出较大的电感量 。这个电感量就像一个阻力，对差模电流产生很大的阻抗，从而有效地抑制了差模噪声的传播，让差模噪声难以在电路中捣乱 。
而对于共模信号（正常的工作信号，大小相同、方向相同），由于它们在差模电感中产生的磁场方向相反，会相互抵消，磁芯的电感量几乎为零，对共模信号的阻碍极小，共模信号可以畅通无阻地通过差模电感 ，继续在电路中发挥作用。
差模电感的使用场景

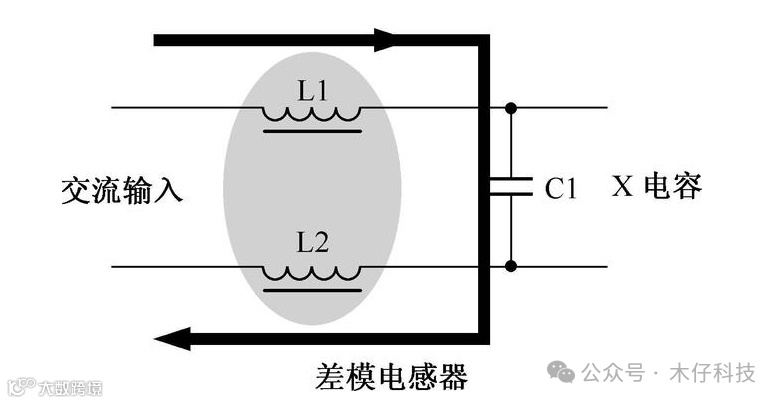

差模电感在实际应用中也有着广泛的用武之地，尤其是在一些对差模噪声敏感的电路中，它能发挥出关键的作用。在 DC - DC 转换器的输入输出滤波电路中，差模电感是不可或缺的一部分。DC - DC 转换器在工作时，会产生大量的差模噪声，这些噪声如果不加以抑制，会严重影响输出电压的稳定性和纯净度 。差模电感可以有效地滤除这些差模噪声，让 DC - DC 转换器输出稳定、纯净的直流电压，为后续的电路提供可靠的电源 。
在一些低频信号线的滤波中，差模电感也能大显身手。例如，在音频信号传输线路中，由于外界干扰或其他原因，可能会引入差模噪声，影响音频信号的质量 。差模电感可以对这些差模噪声进行有效抑制，减少噪声对音频信号的干扰，让我们听到更加清晰、纯净的声音 。

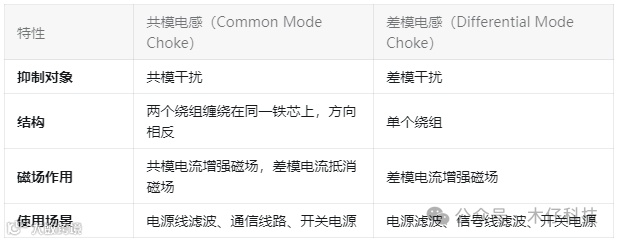

结构对比
从外观上看，共模电感通常有 4 个引脚，内部是两组线圈绕在同一磁芯上，绕向相反；而差模电感只有 2 个引脚 ，是单个线圈绕在磁芯上 。就像两个双胞胎，虽然都叫电感，但长相和 “内在构造” 却有明显区别。在实际的电路板上，共模电感的四引脚结构使其在安装和连接时需要占用更多的空间，相比之下，差模电感的双引脚结构则显得更加紧凑，在一些对空间要求苛刻的小型电路板上，差模电感更具优势。

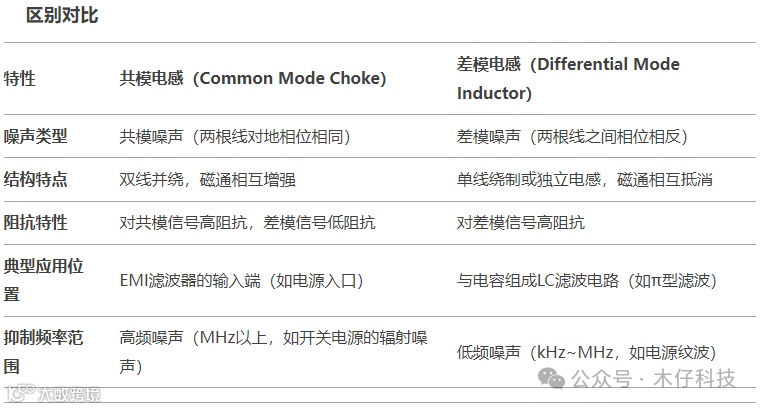

共模电感和差模电感的区别
工作原理对比
共模电感利用共模电流产生同向磁场，使磁芯呈现高阻抗来抑制共模噪声 ，而对差模信号几乎无影响；差模电感则是通过差模电流产生的磁场，让磁芯呈现高阻抗来抑制差模噪声 ，对共模信号影响极小。可以把共模电感想象成一个只对同向 “敌人”（共模噪声）有抵抗力的卫士，而差模电感则是专门对抗反向 “敌人”（差模噪声）的战士，它们各有所长，目标都是为了守护电路的稳定运行 。
应用场景对比
共模电感主要应用于高频电路中，用于抑制共模噪声，比如开关电源的输入滤波、高速数据传输接口等；差模电感则常用于低频电路，对差模噪声进行抑制，像 DC - DC 转换器的输入输出滤波、低频信号线的滤波等 。就好比在一场战斗中，共模电感是在 “高空战场”（高频领域）与敌人作战，而差模电感则是在 “地面战场”（低频领域）冲锋陷阵，它们在各自擅长的领域发挥着关键作用 。
如何选择合适的电感
根据噪声类型选择
在选择电感时，首先要准确判断电路中主要存在的噪声类型。如果是共模噪声占主导，那么共模电感无疑是最佳选择；而若差模噪声更为突出，差模电感就能发挥更大的作用 。就像在一场战斗中，要先了解敌人的类型，才能派出最合适的 “战士” 去应对。例如，在一个开关电源电路中，如果通过测试发现输入电源线上存在大量的共模干扰，那么就应该选择共模电感来抑制这些干扰，确保电源的稳定输出。
根据频率特性选择
不同的电感在不同的频率范围内有着不同的抑制效果。共模电感在高频段对共模噪声有较好的抑制能力，而差模电感在低频段对差模噪声的抑制作用更为明显 。所以，在选择电感时，需要充分考虑电路中信号的频率范围。比如，在设计一个高频通信电路时，由于信号频率较高，可能会受到高频共模噪声的干扰，此时就应该选择在高频段具有良好抑制效果的共模电感；而对于一个低频音频电路，主要考虑的是差模噪声的影响，就需要选择在低频段表现出色的差模电感 。
根据电流要求选择
电路的工作电流也是选择电感时需要重点考虑的因素之一。电感都有其额定电流，若实际工作电流超过了电感的额定电流，电感就可能会过热甚至损坏 。因此，在选择电感时，要确保所选电感的额定电流大于电路的实际工作电流，并预留一定的余量，以应对可能出现的电流波动情况 。例如，在一个功率较大的 DC - DC 转换器电路中，工作电流较大，就需要选择额定电流足够大的差模电感，以保证电感能够稳定工作，不会因为电流过大而出现故障 。
电感使用的常见问题与解决方法
电感饱和问题
在实际使用电感的过程中，电感饱和是一个常见且需要引起重视的问题，尤其对于差模电感而言。当电流过大时，差模电感就可能会出现饱和现象 。这是因为随着电流的不断增加，磁芯中的磁场强度也持续增强，一旦超过了磁芯材料所能承受的饱和磁通密度，磁芯就会失去磁性 ，电感的电感值也会随之下降，甚至可能失去电感特性，就像一个失去力量的战士，无法再有效地抑制差模噪声。
为了解决电感饱和问题，我们可以采取多种措施。首先，降额使用电感是一个简单有效的方法 。比如，在选择差模电感时，确保其额定电流至少是电路中最大预期电流的 1.3 倍以上，这样可以为电感留出足够的余量，降低因电流波动而导致饱和的风险 。其次，选择合适的磁芯材料也至关重要。不同的磁芯材料具有不同的饱和磁通密度，像铁氧体磁芯的饱和磁通密度相对较低，而金属磁粉芯的饱和磁通密度则较高 。在一些对电流承载能力要求较高的电路中，就可以选择金属磁粉芯的差模电感，以提高电感的抗饱和能力 。此外，还可以通过优化电路设计，如控制电路的开关频率、调整输入电压和负载等，来减少通过电感的峰值电流，从而降低电感饱和的可能性 。
电感选型不当
电感选型不当也是在实际应用中经常遇到的问题，它可能会引发一系列的电路故障，影响整个系统的正常运行 。如果选择的电感值不合适，比如电感值过大或过小，都会对电路性能产生不良影响 。电感值过大，可能会导致电路的响应速度变慢，信号的传输延迟增加；而电感值过小，则无法有效地抑制噪声，使电路容易受到干扰 。例如，在一个需要快速响应的高频电路中，如果选择了电感值过大的电感，就可能会导致信号的上升沿和下降沿变缓，影响信号的准确性 。
额定电流选择不合适同样会带来严重后果 。若额定电流小于电路的实际工作电流，电感就会因过载而发热，长时间运行甚至可能会烧毁，就像一个小水管无法承受过大的水流压力而破裂一样 。在一个功率较大的 DC - DC 转换器电路中，如果选用的差模电感额定电流不足，就会在工作过程中出现过热现象，最终导致电感损坏，影响整个电源系统的稳定运行 。
为了避免电感选型不当的问题，我们在选型时需要充分考虑电路的实际需求，参考相关的技术资料和数据手册 。可以查阅电感厂家提供的产品手册，其中详细列出了各种电感的参数和性能指标，能够帮助我们选择合适的电感 。还可以向电感厂家的技术支持人员咨询，他们具有丰富的经验和专业知识，能够根据我们的具体电路情况提供准确的选型建议 。在条件允许的情况下，还可以进行一些实际的测试，通过测试结果来验证所选电感是否满足电路的要求 。
总结
共模电感和差模电感虽然都是电感家族的成员，但它们在结构、工作原理和应用场景上有着明显的区别 。共模电感通过独特的双线绕制结构抑制共模噪声，在高频电路中发挥关键作用；差模电感则以简单的单线圈结构抑制差模噪声，在低频电路中不可或缺 。在实际的硬件设计中，我们需要根据电路的具体需求，准确选择合适的电感，同时注意解决可能出现的电感饱和、选型不当等问题 。
随着科技的不断发展，电子设备对电路的性能和稳定性要求越来越高，电感技术也在不断创新和进步 。未来，我们有望看到电感在体积更小、性能更强、功能更集成等方面取得更大的突破，为硬件领域的发展注入新的活力 。作为硬件工程师，我们要不断学习和探索，紧跟电感技术的发展趋势，将这些先进的电感应用到实际的电路设计中，创造出更加高效、稳定的硬件产品 。
