2025年超导材料行业深度：制备工业、市场规模、产业链及相关公司深度梳理（附下载）

超导材料：从低温到高温的技术演进与产业化前景

一、行业概述

1、超导材料概念

超导即超导电性，指材料在冷却至某一临界温度时电阻突降为零的现象，具备此特性的材料称为超导体[k]。该现象最早由荷兰物理学家海克·昂尼斯于1911年在液态氦中冷却汞时发现，其临界温度为4.2K（约-269°C）[k]。因这一贡献，昂尼斯于1913年获诺贝尔物理学奖，并首次提出“超导”术语[k]。

超导材料具有三大核心特性：一是零电阻效应（完全导电性），即在临界温度Tc以下电阻为零；二是迈斯纳效应（完全抗磁性），表现为外部磁场无法穿透超导体内部；三是量子隧穿效应，常见于“超导体-绝缘层-超导体”结构（约瑟夫森结），用于量子器件[k]。凭借这些特性，超导材料广泛应用于可控核聚变、电力传输、高端制造、医疗设备（如MRI）和交通运输等领域，是战略性前沿新材料[k]。

2、超导材料分类

（1）按临界温度划分：

• 低温超导材料：Tc＜25K，已商业化的主要有NbTi（Tc=9.5K）和Nb₃Sn（Tc=18K）[k]。
• 高温超导材料：Tc≥25K，包括铋系（BSCCO，Tc≈110K）、钇系（YBCO，Tc≈92K）、二硼化镁（MgB₂，Tc=39K）及铁基超导材料等[k]。

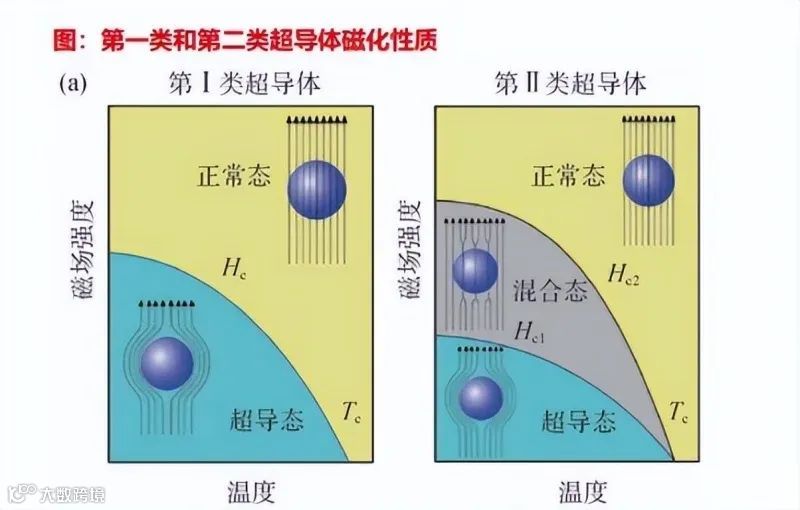

（2）按外磁场响应划分：

• 第一类超导体：具单一临界磁场，多为纯金属如铝、锡、铟等[k]。
• 第二类超导体：具上下两个临界磁场（Hc1和Hc2），包括钒、铌、合金及陶瓷超导体，应用更广泛[k]。

（3）按材料类型划分：

• 元素超导体：如铅、铌等单质金属，多属第一类[k]。
• 合金或化合物超导体：如NbTi、Nb₃Sn，广泛用于MRI和粒子加速器[k]。
• 氧化物超导体：以YBCO、BSCCO为代表，属高温超导主流，Tc可超77K[k]。

（4）按制冷方式划分：

• 液氦温区超导体：工作温度低于4.2K，如早期YBCO体系[k]。
• 液氢温区超导体：约20–25K，如MgB₂，可用闭循环制冷[k]。
• 液氮温区超导体：低于77K，如YBCO、BSCCO，显著降低制冷成本[k]。
• 常温超导体：尚未实现稳定可重复验证，仍处于探索阶段[k]。

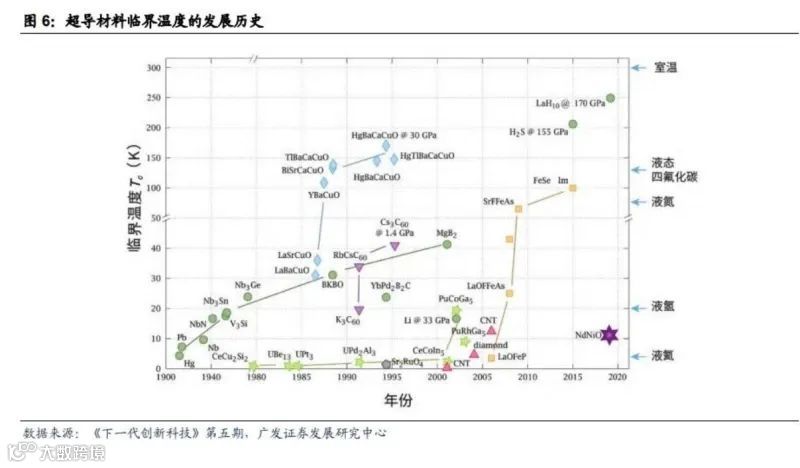

3、超导材料发展：低温先行，高温崛起

目前发现的超导材料逾千种，但具备实用前景的不足十种，主要包括NbTi、Nb₃Sn、YBCO、Bi-2223和Bi-2212等[k]。20世纪60年代，NbTi因良好延展性和低成本率先实现工程化，成为MRI磁体核心材料；1973年首台商用MRI问世，标志超导技术进入临床应用[k]。Nb₃Sn则因更高临界磁场被用于CERN大型强子对撞机（LHC）等高能物理装置[k]。

1986年铜氧化物高温超导体的发现彻底改写格局。瑞士科学家缪勒与柏诺兹在BaLaCuO体系中实现35K超导，中美团队迅速将Tc提升至液氮温区以上[k]。此后，Bi系材料率先产业化：1999年德国建成10kV级Bi-2223超导电缆，验证其在电网中的长期稳定性；日本住友电工通过高压热处理技术将带材载流能力提升至280A（77K自场）[k]。

21世纪初，YBCO涂层导体（第二代高温超导带材）兴起，采用IBAD等技术实现双轴织构生长，中美企业实现千米级量产[k]。2021年上海建成全球首条35kV千米级REBCO超导电缆，输电损耗仅为传统铜缆的8%，推动城市电网升级[k]。

MgB₂（Tc=39K）于2001年被发现，填补中温低场空白，具成本低、易加工优势，已用于低场MRI和风电电机[k]。2008年铁基超导体问世，中国科学院电工所制备出百米级线材，在30T强磁场下仍保持120A/mm²载流能力，支撑下一代核聚变装置和高场核磁共振设备[k]。

截至2023年，REBCO带材产能突破2000公里，单位成本从2015年的500美元/米降至80美元/米，推动韩国KEPCO建设23kV超导主干网，输电容量达传统线路5倍[k]。当前，REBCO已在磁悬浮（如上海600km/h试验线）、量子计算（如本源量子芯片）等领域初现应用，超导技术正沿着“提温降本”主线持续赋能能源、交通与尖端科技[k]。

4、低温与高温超导材料对比

低温超导材料已实现产业化，广泛应用于MRI、核磁共振谱仪等领域，但需液氦冷却（4.2K），而我国氦资源匮乏、依赖进口，导致运行成本高[k]。此外，其在高场环境下电流密度衰减快，主要限于15T以下场景[k]。

高温超导材料可在液氮温区（77K）运行，液氮资源丰富、制冷成本低，且能支持更高磁场，拓展了在强磁场领域的应用[k]。然而，其制备工艺复杂，尚未完全实现规模化生产，当前价格高于低温超导材料[k]。

5、超导材料产业链概况

超导材料处于产业链中游，上游依赖稀土、银、铜、镍等矿产资源[k]。下游应用分为两大方向：强电应用包括超导电缆、限流器、电机、储能系统等，可提升能效、减小设备体积；高场应用则服务于可控核聚变、大科学装置、高端制造和医疗装备等前沿领域[k]。

二、主要超导材料及制备工艺

1、铜氧化物超导材料

1986年，德国科学家在BaLaCuO体系中发现高于30K的超导转变，随后中美团队独立实现液氮温区以上超导，引发研究热潮，当前最高Tc已超160K[k]。铜氧化物具层状结构，超导发生在CuO₂层，性能对氧含量高度敏感，伴随复杂电子相变[k]。

（1）Bi系超导材料

Bi系为类钙钛矿结构，[CuO₂]层数决定其分类：Bi2201（1层）、Bi2212（2层）、Bi2223（3层）[k]。其中Bi2212（Tc≈85K）在4.2K下上临界场＞100T，45T磁场中临界电流密度达266A/mm²，是目前唯一可制成各向同性圆线的高温超导材料，适用于复杂磁体绕制[k]。其主流工艺为粉末装管法（PIT），即将前驱粉末装入银管，经旋锻、拉拔、热处理等工序制成多芯线材[k]。

美国牛津仪器（BOST）、欧洲耐克森（Nexans）、日本昭和电线及西北有色金属研究院已具备批量化能力[k]。BOST线材在45T下Je达266A/mm²，西北院产品在14T下Je为60A/mm²[k]。

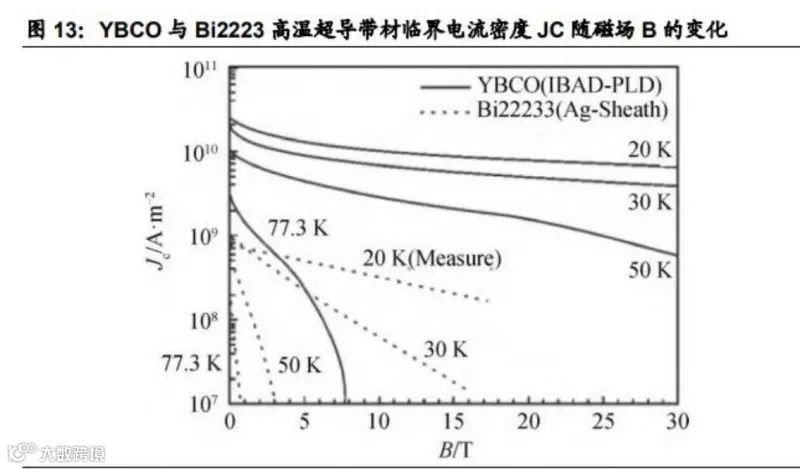

Bi2223为当前Tc最高（108–110K）的实用化高温超导材料，呈强各向异性，以扁带形式应用[k]。采用PIT工艺经轧制和热处理制备，已用于发电机、电缆、限流器等设备，德国埃森市10kV超导电缆项目验证其电网应用可行性[k]。美国曾领先实现100A载流，后被日本住友电气通过高压热处理技术提升至250A以上[k]。国内北京英纳超导和西北院主导研发，当前载流性能稳定在100A左右，与国际先进水平存在差距[k]。

（2）REBCO超导材料（第二代高温超导带材）

REBCO（稀土钡铜氧化物）以YBCO为代表，具高Tc、高载流、高不可逆场及原料成本低等优势，是强磁场应用关键材料[k]。美国能源部2023–2024年累计投入9000万美元支持本土高性能带材制造，推动产业本土化[k]。

REBCO为多层复合结构，需缓冲层解决晶格失配与化学扩散问题[k]。制备流程包括：

1. 基带加工：主流为IBAD（离子束辅助沉积）技术，在金属基底上形成双轴织构缓冲层模板，RABiTS和ISD为替代方案[k]。
2. 缓冲层沉积：通常为5层结构（Al₂O₃/Y₂O₃/IBAD-MgO/LaMnO₃等），采用PVD或CSD技术，确保织构传递与化学隔离[k]。
3. 超导层生长：核心为YBCO层（1–4μm），主流工业化方法包括：
   • PLD（脉冲激光沉积）：薄膜质量高、成分稳定，但速率慢、成本高，应用于日本Fujikura、中国上海超导等[k]。
   • MOCVD（金属有机化学气相沉积）：效率高、适合连续生产，但原料贵，用于SuperPower、东部超导[k]。
   • RCE（反应共蒸发）：成本低、效率高，但工艺控制难，美国LANL、韩国SuNAM采用[k]。
   • MOD（金属有机物沉积）：溶液法，无需真空，成本低，适合规模化，美国超导公司、上海上创超导采用[k]。
4. 银膜沉积：通过磁控溅射在带材表面沉积约3μm银层，提升稳定性和导电性[k]。
5. 金属包覆：电镀铜层作为保护层，必要时加不锈钢增强机械强度，或聚酰亚胺实现绝缘[k]。

国际主要企业包括日本Faraday Factory、Fujikura、美国SuperPower；国内主要有上海超导（精达参股）、东部超导（永鼎股份）、上创超导（MOD路线）、甚磁超导（PLD路线）[k]。

2、NbTi与Nb₃Sn（主流低温超导材料）

NbTi为二元合金，加工性好、成本低、强度高，但临界磁场较低，适用于10T以下磁场；Nb₃Sn为金属间化合物，脆性大、成本高，但临界磁场高，用于10T以上场景[k]。二者均采用粉末装管法或合金熔炼工艺制备，是当前MRI和粒子加速器磁体的主要材料[k]。

三、可控核聚变装置为重点应用方向

NbTi和Nb₃Sn超导材料工作于液氦温区（4.2K），依赖昂贵的制冷系统[k]。

NbTi为单相β型固溶体，4.2K时上临界磁场约为12T。其采用熔炼法制备合金，再通过集束拉拔工艺形成铜基多芯复合超导线，结合时效热处理与冷加工工艺，获得α+β两相结构，其中α相作为钉扎中心提升临界电流密度[k]。NbTi超导线材具备优异的中低磁场性能、良好的机械与加工性能，性价比高且稳定性好，已广泛应用于核磁共振成像（MRI）、核磁共振波谱仪（NMR）及大型粒子加速器，占据超导材料市场90%以上份额，是液氦温区应用最广泛的低温超导材料[k]。

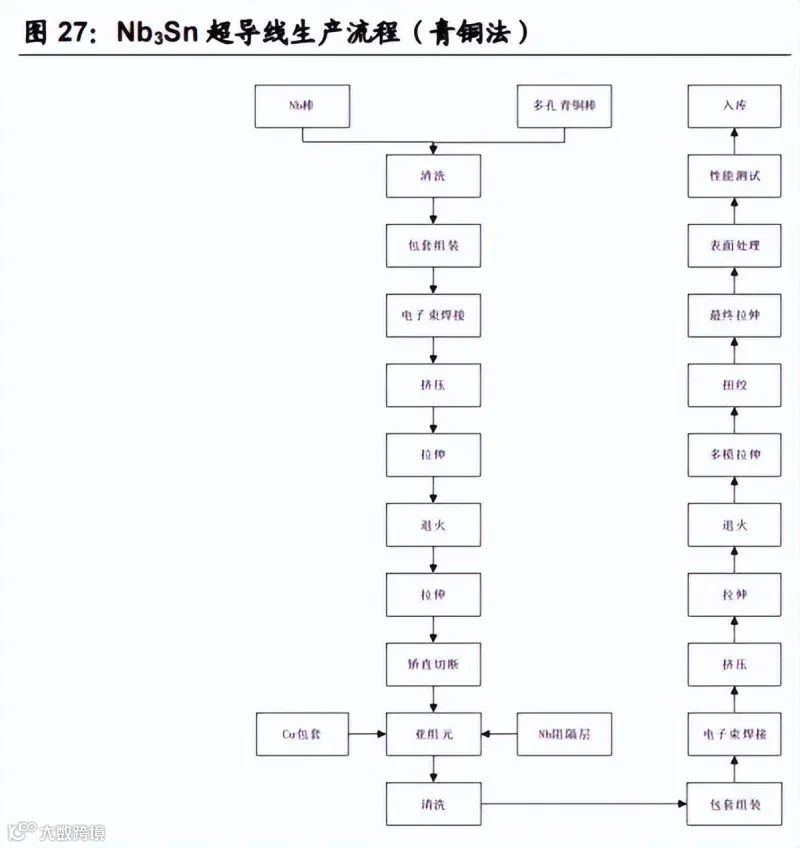

Nb₃Sn为A15型晶体结构的金属间化合物，超导转变温度约18K，上临界磁场可达20T[k]。其主要制备方法包括内锡法和青铜法：内锡法临界电流密度高（4.2K、12T下最高达3000A/mm²），但芯丝耦合严重导致交流损耗大；青铜法临界电流密度适中，芯丝不耦合，交流损耗较低[k]。国际上主要生产商包括德国Bruker公司（内锡法主导）、日本JASTEC和古河电气（主推青铜法），以及中国西部超导公司[k]。

西部超导在NbTi和Nb₃Sn材料领域布局广泛。NbTi锭棒全球仅西部超导与美国ATI两家可生产；超导线材领域主要厂商包括西部超导、英国Oxford、德国Bruker、英国Luvata及日本JASTEC，其中Oxford、Bruker和Luvata可同时采用内锡法与青铜法制备Nb₃Sn线材[k]。超导磁体方面，国际主要厂商为Oxford、Bruker和JASTEC，GE、Philips、Siemens拥有自研磁体但不对外销售；国内则以宁波健信、西部超导和潍坊新力为主，成都奥泰亦具备自产能力[k]。高端超导MRI设备市场由GE、PHILIPS、SIEMENS主导，主流为3.0T产品，SIEMENS已实现7T量产；国内成都奥泰、苏州安科、东软医疗、上海联影已实现1.5T与3T产品商业化[k]。NMR设备主要由德国Bruker和日本JEOL供应[k]。

MgB₂是2001年发现的金属间化合物超导体，转变温度39K，可在10–20K制冷机温区运行，摆脱液氦依赖，具有成本低、加工性好等优势，适用于MRI系统、特殊电缆、风力发电电机及空间驱动电机等领域[k]。意大利ASG Superconductors采用粉末装管法制备多芯MgB₂线材，20K、1.2T下临界电流密度达1000A/mm²；美国HyperTech制备千米级线材，25K、1T下Jc达2000A/mm²；日本日立与韩国三东亦具备千米级生产能力[k]。中国西部超导与西北有色金属研究院可制备千米级19芯及3芯MgB₂线材，20K、1T下工程临界电流密度达250A/mm²[k]。

铁基超导材料自2008年发现以来发展迅速，代表性体系包括1111、122、111、11及1144等，均含Fe与氮族或硫族元素，具有高上临界场（100–250T）、低各向异性及强本征磁通钉扎能力[k]。中国团队在该领域处于领先地位，发现多种50K以上铁基超导体，并创下55K临界温度纪录[k]。中科院电工所通过粉末装管法结合织构控制与掺杂，在2013年实现4.2K、10T下临界电流密度10A/mm²，2018年百米级线材提升至300A/mm²，正推进超导磁体制备研究[k]。

有机超导体研究始于1964年Little理论预测，1980年首次在(TMTSF)₂PF₆中实现（Tc=0.9K），后续发现Tc超10K的(BEDT-TTF)₂Cu(SCN)₂等材料[k]。1991年碱金属掺杂C₆₀实现最高Tc 40K（Cs₃C₆₀）[k]。有机超导材料密度低、重量轻，尤以C₆₀类三维结构最具应用潜力，但面临制备难、易氧化、稳定性差等问题，目前仍处于实验探索阶段，科研重点在于寻找高Tc且实用性强的新型材料[k]。
