光刻机：半导体制造的核心引擎与全球竞争格局
光刻机是半导体设备中市场占比最高的品类，2024年全球半导体设备销售额达1090亿美元，其中光刻机占比达24%，并随芯片制程迭代持续提升[k]。被誉为“史上最精密机器”之一，其技术水平直接决定芯片制造的精细化程度[k]。
光刻技术演进与核心原理
光刻机发展历经五代，光源波长从436nm（g线）逐步缩短至13.5nm极紫外光（EUV），推动芯片工艺节点从微米级进入7nm及以下先进制程[k]。193nm ArF光源结合浸没式技术曾长期主导市场，而EUV光刻则成为突破物理极限、延续摩尔定律的关键路径[k]。

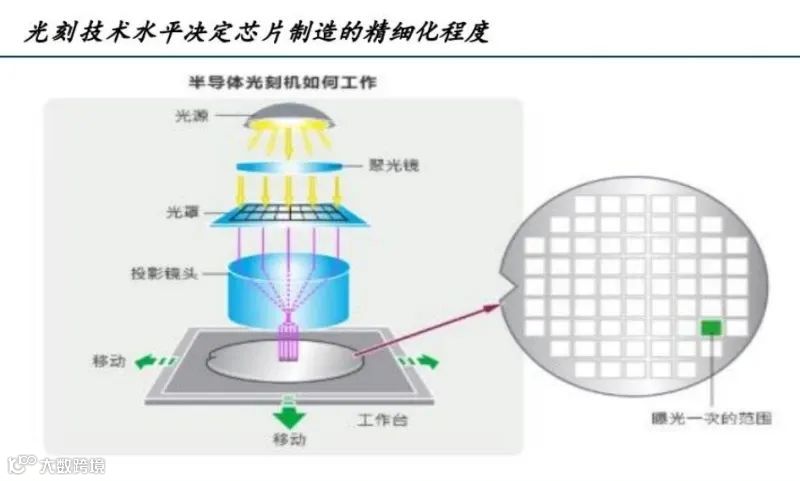

光刻工艺通过将掩膜上的电路图形经光学系统投影至涂覆光刻胶的晶圆表面，实现图形转移，其核心环节为对准与曝光，直接决定集成电路的微细化水平[k]。关键指标包括分辨率（最小特征尺寸）、套刻精度（层间对准误差）、产率（单位时间处理晶圆数）和焦深（成像清晰范围）[k]。
核心技术体系与市场空间
光刻机为高度复杂的系统工程，成像质量依赖曝光光源、照明系统、投影物镜、工件台、对准调焦系统及整机控制系统的协同配合[k]。以ASML EUV光刻机为例，整机由全球5000家供应商提供超10万个零部件构成，重量达180吨[k]。

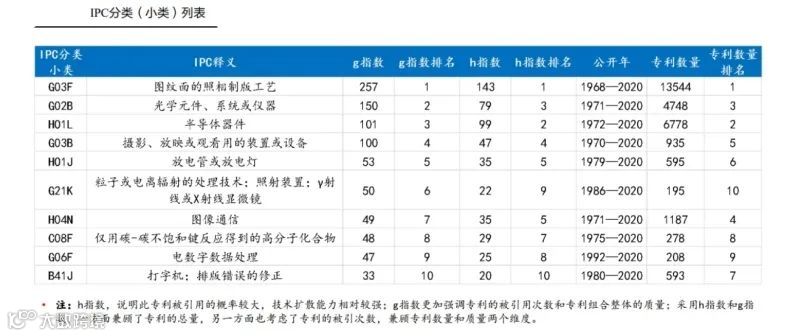

核心技术集中在光学系统（G02B分类）与对准/调焦调平系统（G03F分类），其中光学系统为最核心部件，尤以投影物镜为代表，通常由15–20片高精度透镜组成，用于补偿光学误差[k]。目前ASML的光学系统主要由德国蔡司供应，尤其在EUV领域，蔡司具备唯一供货能力[k]。国产超精密光学虽已有突破，如茂莱光学产品已用于i-line光刻机，但在面型精度、表面光洁度等方面与国际领先水平仍存差距[k]。
预计2025年全球光刻机市场规模达293.7亿美元，其中照明+物镜系统占47.8亿美元，光源系统28.6亿美元，工件台21.5亿美元[k]。EUV光刻机市场预计达96亿美元，其照明+物镜、光源、工件台分别占15.5亿、12.6亿和7.0亿美元[k]。
全球市场格局：ASML垄断高端，国产替代任重道远
全球光刻机市场呈现寡头格局，ASML、尼康（Nikon）、佳能（Canon）三大厂商主导市场[k]。2024年ASML市占率达61.2%，在EUV领域为全球唯一供应商，彻底垄断7nm及以下先进制程光刻设备[k]。

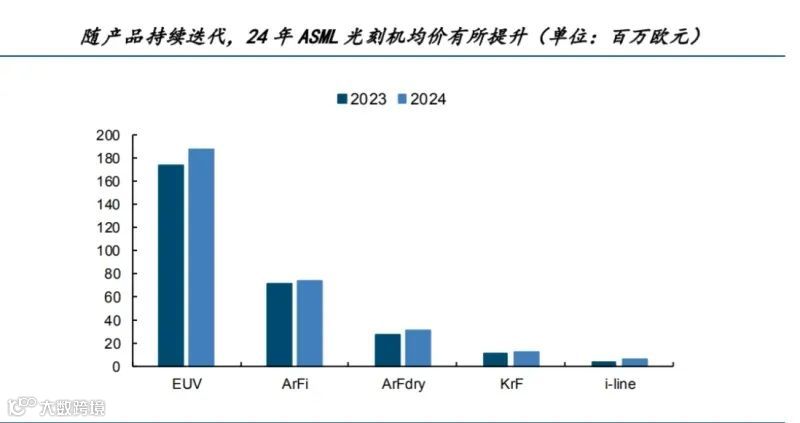

ASML凭借与台积电合作率先推出193nm浸没式光刻机，打破技术瓶颈，拉开与尼康、佳能的差距[k]。2013年推出EUV量产机型后进一步巩固领先地位[k]。2024年ASML共出货光刻机418台，其中EUV 44台，ArFi 129台，后者为销售额最高的品类[k]。当年EUV机型均价达1.88亿欧元，ArFi为0.74亿欧元，均呈上涨趋势[k]。
尼康和佳能主要布局中低端市场，尤其在KrF和i-line光刻机领域保持一定份额，佳能专注于成熟制程设备[k]。
中国大陆是ASML最大客户之一，2024年营收占比达41%，受益于晶圆厂扩产与备货需求[k]。尽管2025年Q1受出口管制影响占比回落至27%，但长期来看，国内半导体制造扩产趋势不减，光刻机需求依然旺盛[k]。
