学校安全用电精细化管控解决方案

安科瑞电气科技乐园

2025-11-11

导读：针对学校末端用电回路密集、空间紧凑、需保障教学连续性的核心需求，打造 “全维度监测 + 快速响应 + 便捷运维” 的安全用电解决方案，实现用电风险提前预警、故障及时处置、管理高效落地。

基于安科瑞智慧用电管理云平台及学校场景专项适配经验，结合无锡市南湖中学成功案例，针对学校末端用电回路密集、空间紧凑、需保障教学连续性的核心需求，打造 “全维度监测 + 快速响应 + 便捷运维” 的安全用电解决方案，实现用电风险提前预警、故障及时处置、管理高效落地。

一、核心建设目标

1.精细化覆盖：延伸监控至教室、宿舍、实验室等末端用电回路，实现电压、电流、漏电、温度等关键电参量 24 小时不间断监测。

2.风险精准防控：针对线路老化、过载、短路、电瓶车违规充电等学校高频用电隐患，实现报警预警与快速切断双重防护。

3.多端协同管理：支持管理员通过 WEB 端、手机 APP、小程序同步查看设备状态，多部门实时联动，提升故障处置效率。

4.轻量化改造运维：在不改动原有线路、不扩大箱体的前提下完成改造，降低施工隐患；通过智能化工具简化巡检流程，减轻运维压力。

二、整体架构设计

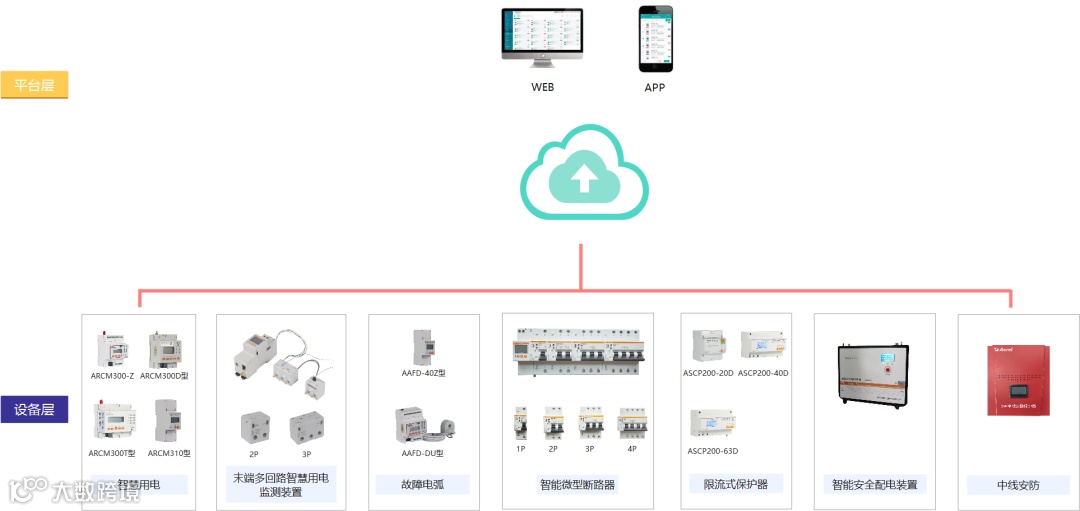

解决方案采用 “平台层 + 设备层” 的分层架构，实现数据采集、传输、分析、管控全闭环：

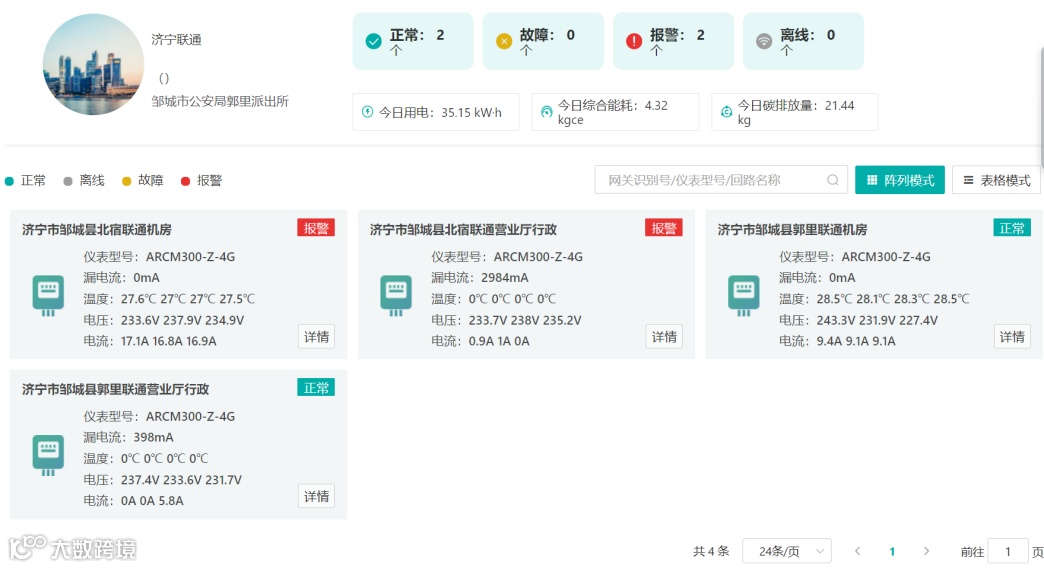

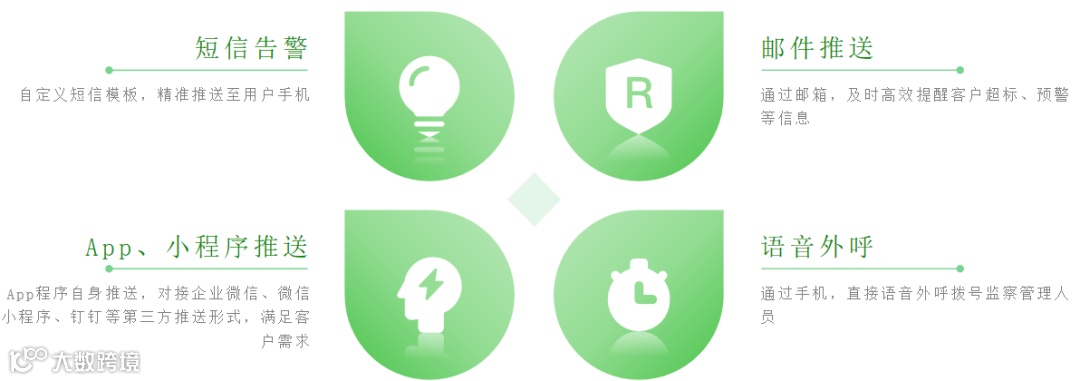

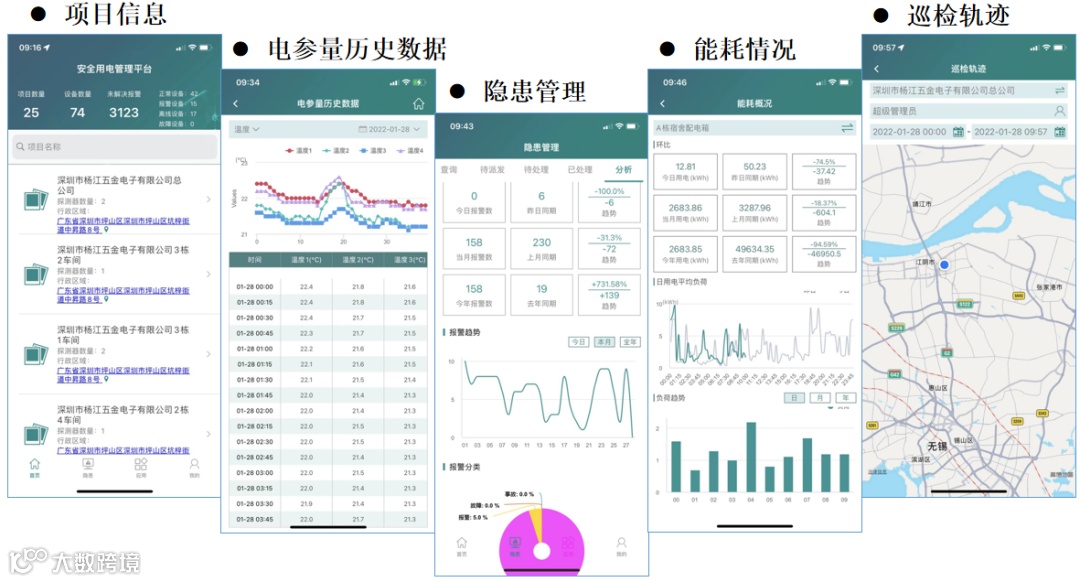

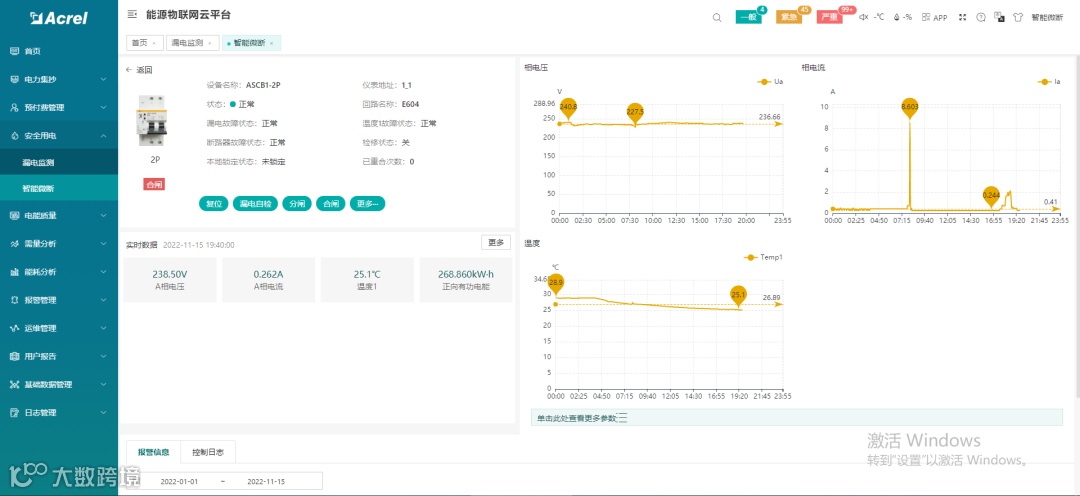

•平台层：依托安科瑞智慧用电管理云平台，提供 WEB 端管理后台、手机 APP、小程序多端访问入口，集成数据监测、报警推送、远程控制、运维管理等核心功能。

•设备层：根据学校供电层级配置专属设备，包括 ARCM 系列智慧用电监测装置、AAFD 系列故障电弧探测器、ASCB 系列智能微型断路器、ASCP 系列限流式保护器、ARCM620 系列智能终端配电传感器及智能网关。

三、分层专项解决方案

结合学校供电结构（低压配电室→楼层总箱→楼层分箱→末端 PZ30 箱），针对性配置设备与功能：

•核心配置：ARCM3000 型智慧用电监测装置

•实现功能：实时监测总供电回路电参量，记录电压波动、过载等异常数据，为全校用电安全提供基础数据支撑。

2. 二级楼层总箱（300A 及以下）

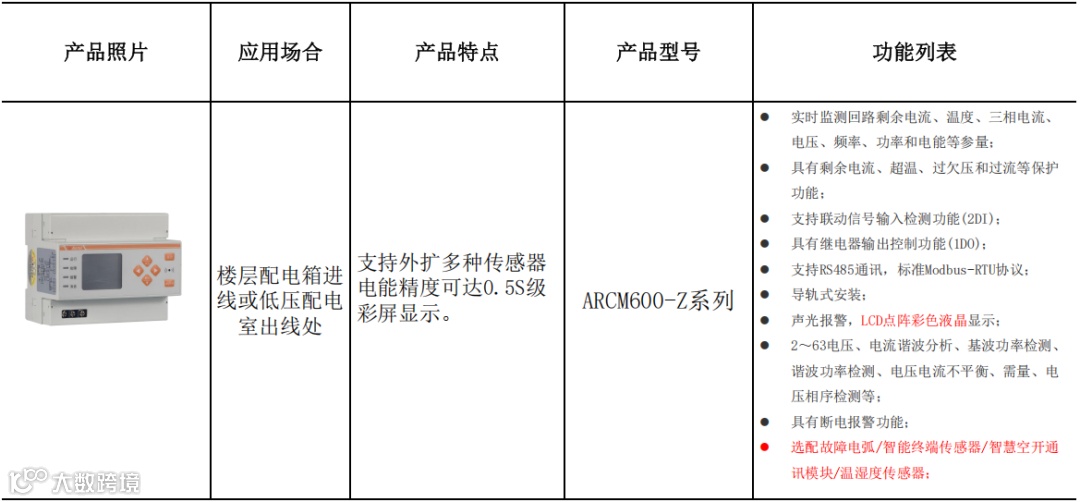

•核心配置：ARCM 系列智慧用电监测装置

•实现功能：针对楼层总供电回路，监测漏电、超温、过欠压、过载等风险，触发异常时即时推送报警信息，支持远程分合闸控制。

3. 三级楼层分箱（100A 及以下）

•核心配置：主回路 ARCM 系列监测装置 + 出线回路智能微断 + 照明回路 AAFD 故障电弧探测器 + 充电桩回路 ASCP 限流式保护器 + 重要回路 AISD 智能安全配电装置

•实现功能：覆盖教室、实验室等集中用电区域，精准识别线路老化打火、过载、漏电等隐患，对充电桩短路实现 150 微秒内灭弧切断，禁止违规电瓶车充电。

级别	供电场景	电流规格	设计方案	实现功能
一级	低压配电室	300A以上	/	/
二级	楼层配电箱（总）	300A及以下	主回路：设计ARCM系列智慧用电	漏电、超温、过欠压、过载报警
三级	楼层配电箱（分）	100A及以下	●主回路：设计ARCM系列智慧用电 ⭕出线开关：使用智能微断 ⭕照明回路：设计故障电弧 ⭕充电桩回路：设计限流式保护器 ⭕重要回路：设计智能安全配电装置	●过欠压、打火（线路老化、接触不良）报警 ●漏电、超温、过载、短路跳闸 ●电瓶车充电报警或跳闸 ●充电桩短路灭弧 ●远程分合闸 ●重要回路电不打火、电不伤人

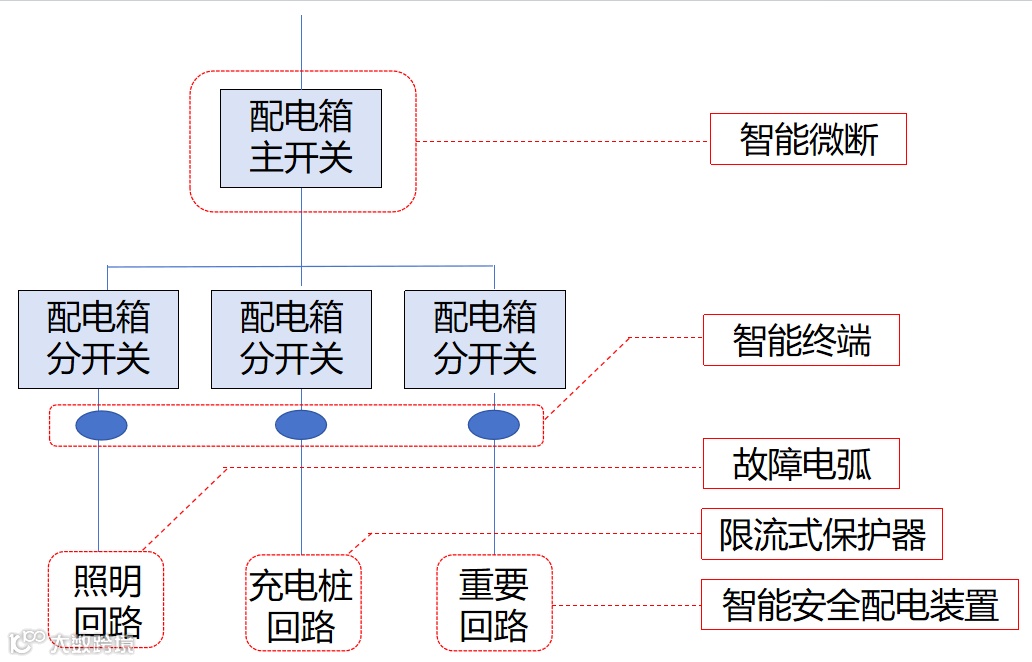

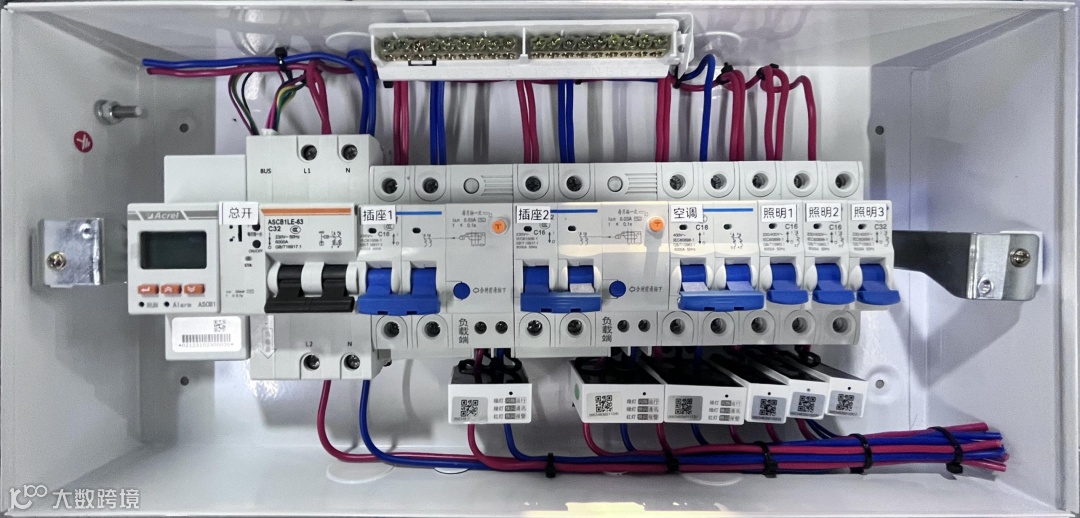

末端	PZ30箱	63A及以下	●主回路：设计智能微断 ⭕出线回路：使用智能终端 ⭕照明回路：设计故障电弧 ⭕充电桩回路：设计限流式保护器 ⭕重要回路：设计智能安全配电装置	●过欠压、打火（线路老化、接触不良）报警 ●漏电、超温、过载、短路跳闸 ●电瓶车充电报警或跳闸 ●充电桩短路灭弧 ●远程分合闸 ●重要回路电不打火、电不伤人
