【新品速递】低压电网计量不用愁！ADW600 模块让多回路管理更精准高效

安科瑞电气科技乐园

2025-11-21

导读：低压电网的计量与运维，是电工和电气从业者日常工作的核心 —— 数据不准影响成本核算，安装复杂耽误工程进度，远程监控缺失导致故障滞后，这些问题直接关系到电力使用的安全与经济。ADW600 多回路计量模块

低压电网的计量与运维，是电工和电气从业者日常工作的核心 —— 数据不准影响成本核算，安装复杂耽误工程进度，远程监控缺失导致故障滞后，这些问题直接关系到电力使用的安全与经济。ADW600 多回路计量模块，专为低压电网场景量身打造，用模块化设计打破传统计量局限，让多回路计量更省心、更精准。

这些计量痛点，你是否经常遇到？

1.多回路计量 “设备堆砌”：低压电网回路繁杂，传统计量需为每个回路单独安装仪表，不仅成本高，还占用大量配电箱空间，布线杂乱难整理，后续维护不便。

2.安装调试 “耗时费力”：不同功能的计量设备需单独接线，线路交叉缠绕，调试时要逐一核对参数，大大延长了工程周期，增加了人工成本。

3.数据获取 “滞后低效”：缺乏远程传输功能，想要查看电压、电流、功率等关键数据，必须到现场逐一读取，无法实时监控，故障发现和处理都很被动。

4.故障排查 “无从下手”：通信中断、模块停机时，没有清晰的指引，分不清是接线问题、参数设置错误还是设备故障，排查起来耗时耗力。

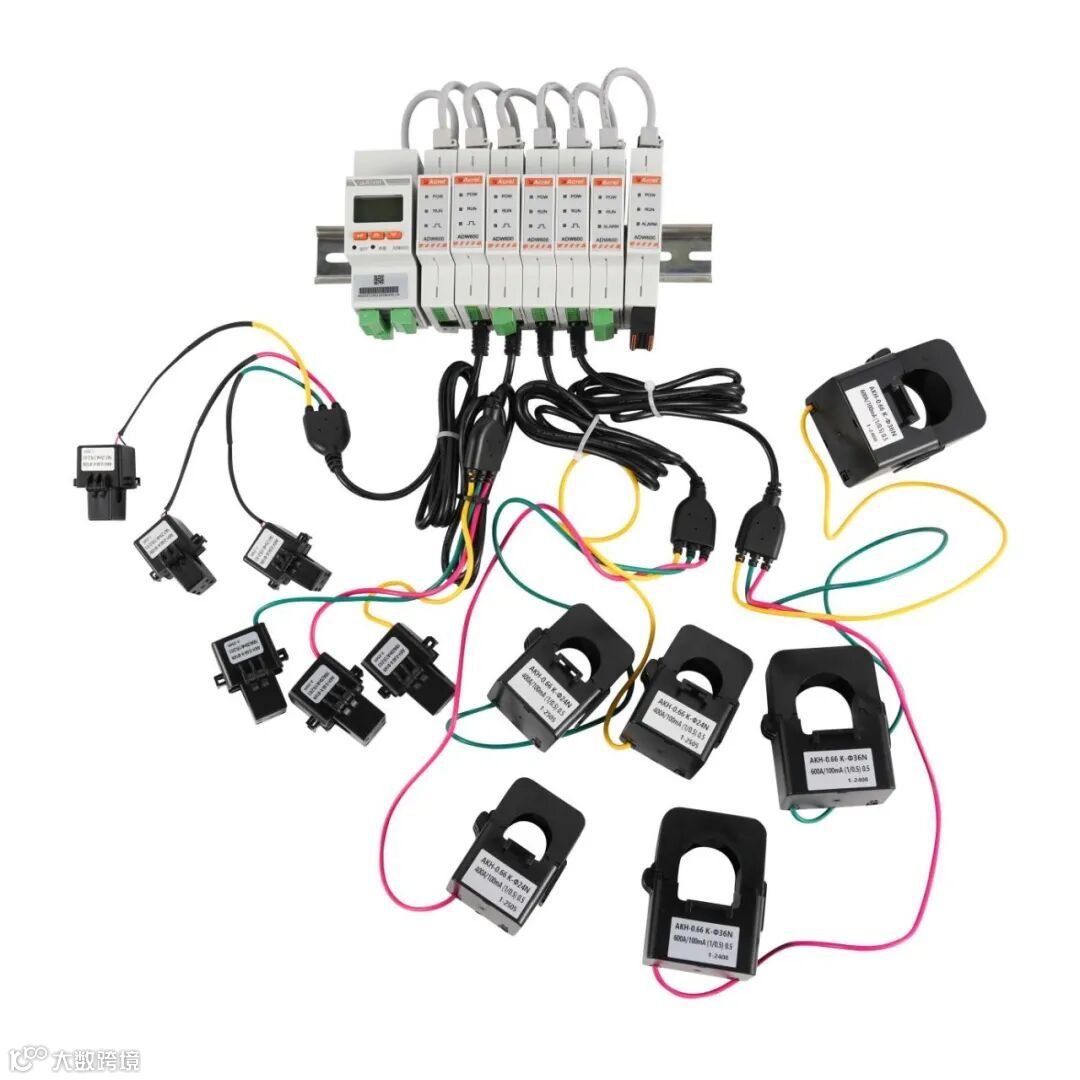

ADW600 模块：用实力解决计量难题

核心功能：一站式覆盖多维度需求

•全参数精准计量：能测量电压、电流、有功 / 无功功率、谐波含量（2-31 次）等关键电力参数，电压测量精度达 0.5%，电流计量符合 B 级标准，数据靠谱有保障。

•模块化灵活组合：支持电压、电流、开关、温度漏电等模块自由搭配，像搭积木一样适配不同回路的计量需求，不用为多余功能买单。

•远程 + 本地双监控：支持 4G、以太网、WiFi 三种远程传输方式，数据实时同步；POW、RUN、ALARM 等指示灯直观反馈工作状态，本地一眼就能判断设备情况。

•附加实用功能：自带 12 路温度测量（精度 ±2℃）、4 路漏电监测，还有 4 路 DI 输入、2 路 DO 输出接口，满足运维中的多场景拓展需求。

型号	功能说明
ADW600-U	电压计量及采样
ADW600-I	有功电能计量(正、反向),四象限无功电能
	电压、电流、功率因数、频率、有功功率、无功功率、视在功率
	总谐波含量、分次谐波含量(2~31次)
	有功脉冲输出
ADW600-K	4DI、2DO
ADW600-TL	12路测温,4路剩余电流测量
ADW600-M/CE	可连接最多12个回路;可查看各个回路电压、电流、功率、电能、温度和漏电等实时数据;可查看各个回路的故障、报警和分合等状态;可对各个回路进行参数设置和控制;导轨式安装,LCD液晶显示;支持事件记录;支持RS485通讯;支持以太网通讯。
ADW600-M/4G	可连接最多12个回路;可查看各个回路的电压、电流、功率、电能、温度和漏电等实时数据;可查看各个回路的故障、报警和分合等状态;可对各个回路进行参数设置和控制;导轨式安装,LCD液晶显示;支持事件记录;支持RS485通讯;支持4G网络通讯
ADW600-M/WF	可连接最多12个回路;可查看各个回路的电压、电流、功率、电能、温度和漏电等实时数据;可查看各个回路的故障、报警和分合等状态;可对各个回路进行参数设置和控制;导轨式安装,LCD液晶显示;支持事件记录;支持RS485通讯;支持WiFi网络通讯

差异化优势：省心又高效

•安装简单省空间：模块体积紧凑，占用空间小，各模块通过以太网总线连接，按 BUS-IN 输入、BUS-OUT 输出的顺序对接即可，不用复杂布线。

•环境适应性强：能在 - 25℃~55℃的温度范围、≤95% 无凝露的湿度环境下稳定工作，海拔 2000 米内的工业厂房、商业建筑都能适配。

•故障排查有指引：针对通信中断、模块不工作等常见问题，提供明确的排查步骤，即使是非专业技术人员也能快速定位问题。

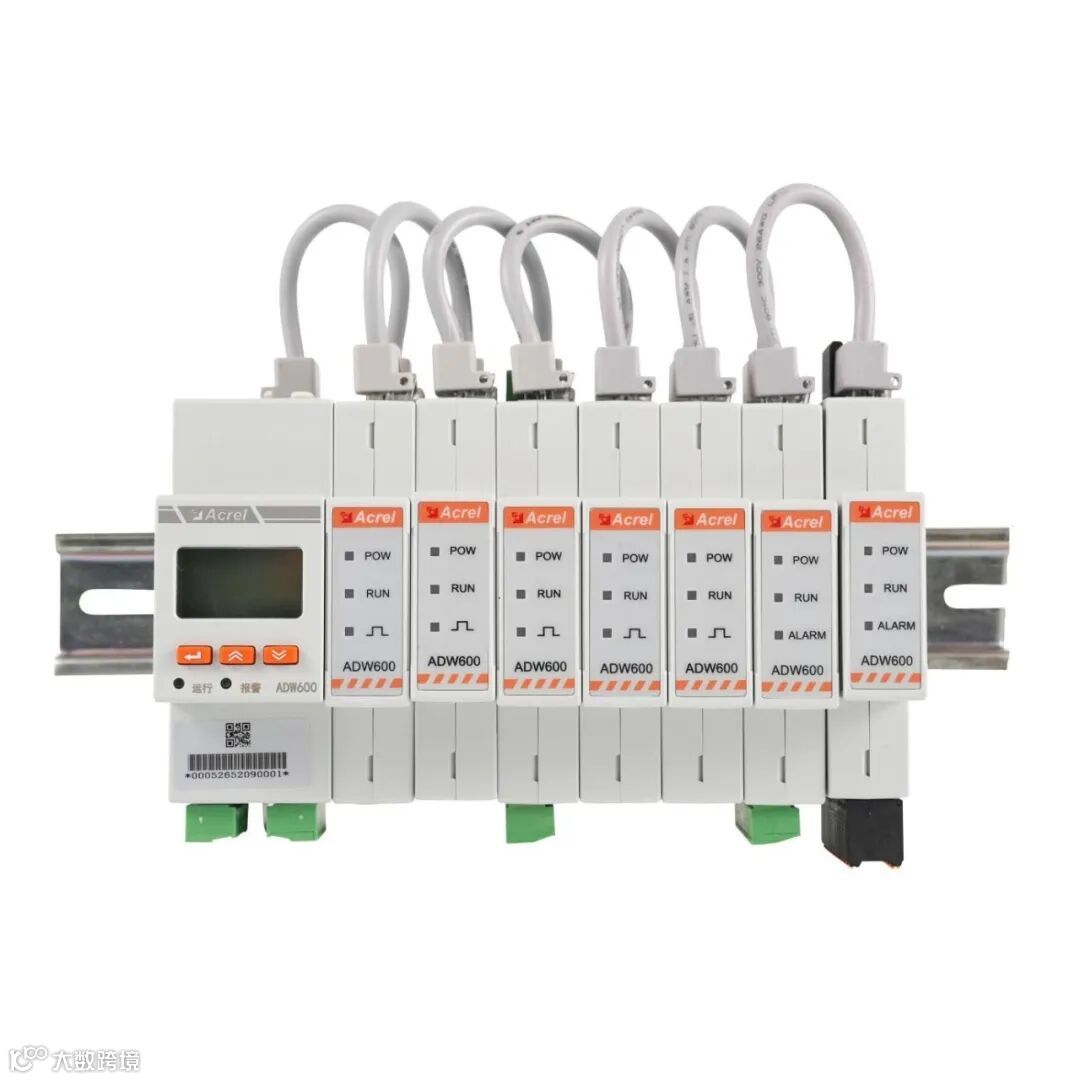

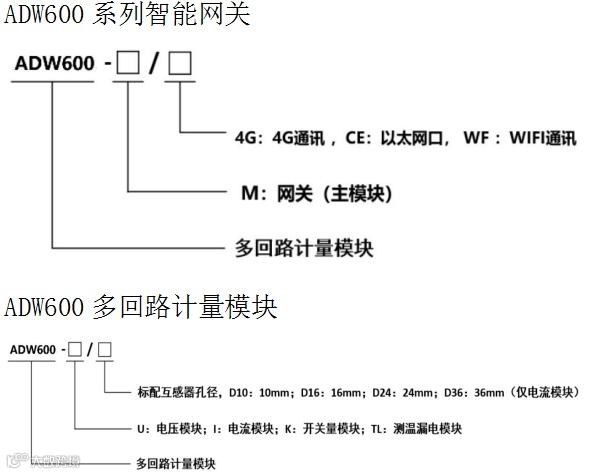

ADW600系列智能网关

ADW600 系列智能网关电气特性

产品型号	ADW600-M/4G	ADW600-M/CE	ADW600-M/WF
工作电源	AC 220V
功耗	≤30W
通讯方式	4G	以太网	WiFi
显示方式	LCD点阵液晶显示
事件记录	报警、故障、动作记录最大各20条
协议	Modbus、MQTT等
海拔要求	≤2000m
环境温度	-25℃-55℃, 24h平均温度不高于35℃
环境要求	无爆炸危险、无导电尘埃、无足以腐蚀金属和破坏绝缘、无显著震动
相对湿度	+40℃时,空气的相对湿度50%,在较低温度下可以有较高的相对湿度
储存温度	-40℃-70℃
防护等级	IP20
安装方式	标准35mm导轨安装

ADW600多回路计量模块

ADW600 多回路计量模块电气特性

ADW600-U	额定电压	3×57.7/100V, 3×220/380V, 3×100V, 3×380V
	电压精度	0.5%
	参比频率	45-65Hz
	功耗	每相<0.5VA
ADW600-I	输入电流	D10: 0.03-0.15(6)A, D16: 0.8-2(100)A, D24: 3.2-8(400)A, D36: 4.8-12(600)A
	有功电能精度	B级
	电能脉冲宽度	80±20ms
	有功脉冲常数	D10: 6400imp/kWh, D16: 400imp/kWh, D24: 100imp/kWh, D36: 60imp/kWh
	功耗	每相<1VA
ADW600-K	开关量输入	4路无源输入, 内置DC12V电源
ADW600-K	开关量输出	2路无源输出, 容量AC230V/DC30V, 3A
ADW600-TL	温度测量	12路温度测量, 精度±2℃, 标配12根测温线
ADW600-TL	剩余电流测量	4路剩余电流测量, 输入最大1mA, 精度1%, 剩余电流互感器需另购
