守住电网边界：工商业光伏储能并网防逆流实用方案解析

安科瑞电气科技乐园

2025-11-17

导读：随着工商业光伏、储能等新能源系统的普及，越来越多用户在原有电网基础上新增发电设备，但发电量波动与用电负荷变化常

随着工商业光伏、储能等新能源系统的普及，越来越多用户在原有电网基础上新增发电设备，但发电量波动与用电负荷变化常导致逆向发电问题 —— 多余电力倒送公共电网，既不符合电网规范，也可能影响供电安全。解决这一问题，核心是通过科学的防逆流设计，实现发电与用电的动态平衡。

防逆流的核心要求：电网标准与安全底线

电网对防逆流有明确硬性规定：不可逆并网的光伏系统，检测到逆向电流超过额定输出 5% 时，需在 2 秒内降低出力或停止送电；用户侧储能系统若不允许倒送电，公共连接点必须具备逆向功率保护功能。这意味着防逆流方案既要满足合规要求，也要实现快速响应，避免持续逆电对电网造成影响。

解决方案核心逻辑：柔性调节 + 刚性保护

防逆流的关键是 “提前预判 + 精准处置”，通过 “柔性软件调节” 与 “刚性保护跳闸” 的组合方案，兼顾发电利用率与电网安全性：

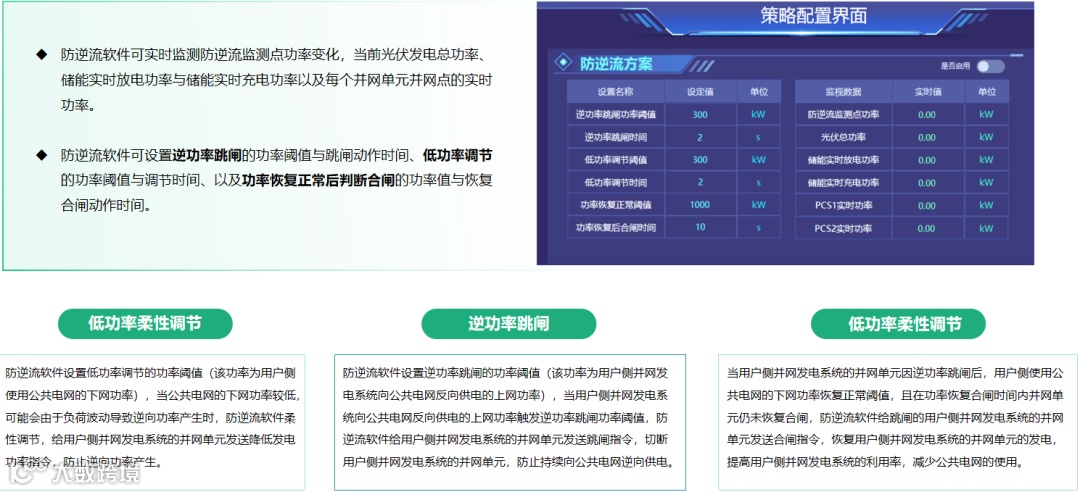

•柔性软件调节：实时监测并网点功率，当电网下网功率过低（可能引发逆电）时，自动向发电单元发送降功率指令，从源头避免逆电产生。

•刚性保护跳闸：若逆电已发生，且达到设定阈值，立即触发跳闸指令，切断并网单元，阻止电力持续倒送，确保符合电网要求。

三类场景化方案：适配不同并网需求

根据并网点距离、电压等级等差异，防逆流方案可分为三种核心类型，覆盖大多数工商业场景：

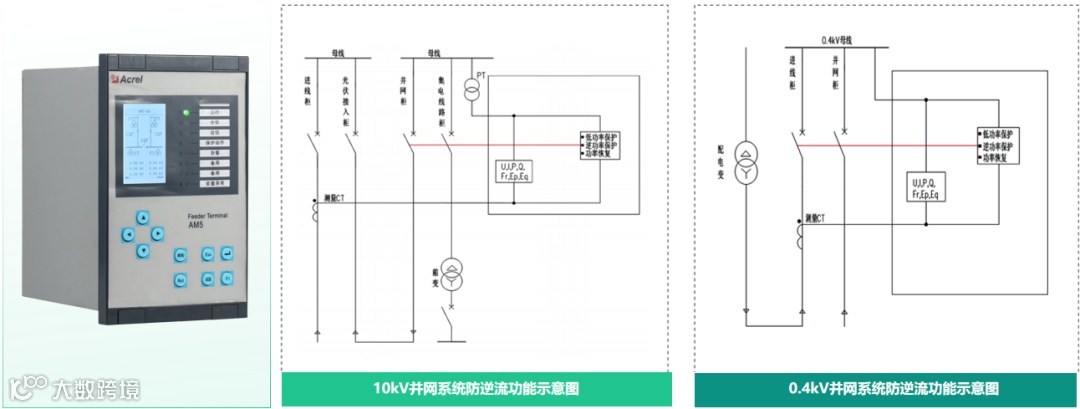

适用于逆流监测点与跳闸点距离 100 米以内的低压（400V）或中压（10kV、35kV）场景。在每个监测点配置 AM5SE-IS 防逆流保护装置，直接采集母线电流、电压计算实时功率，逆电时快速切除并网点，无需复杂组网，安装维护简便。

2. 主从机光纤直跳方案：中远距离场景适配

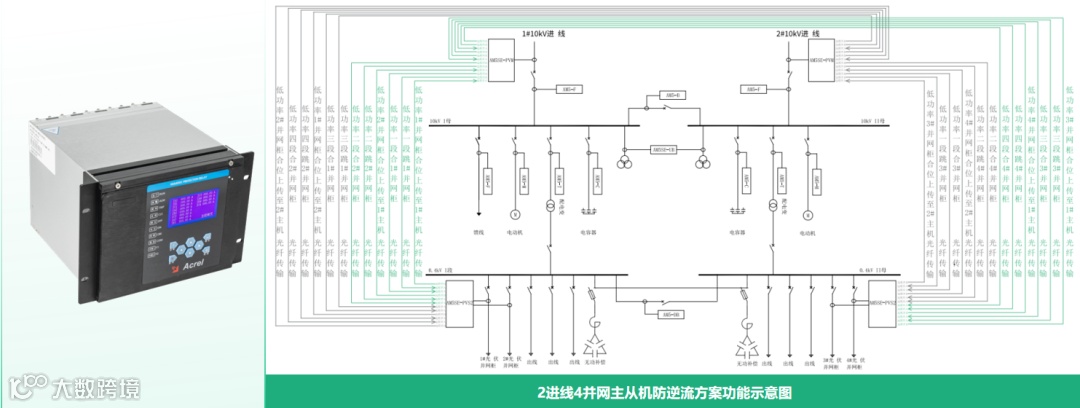

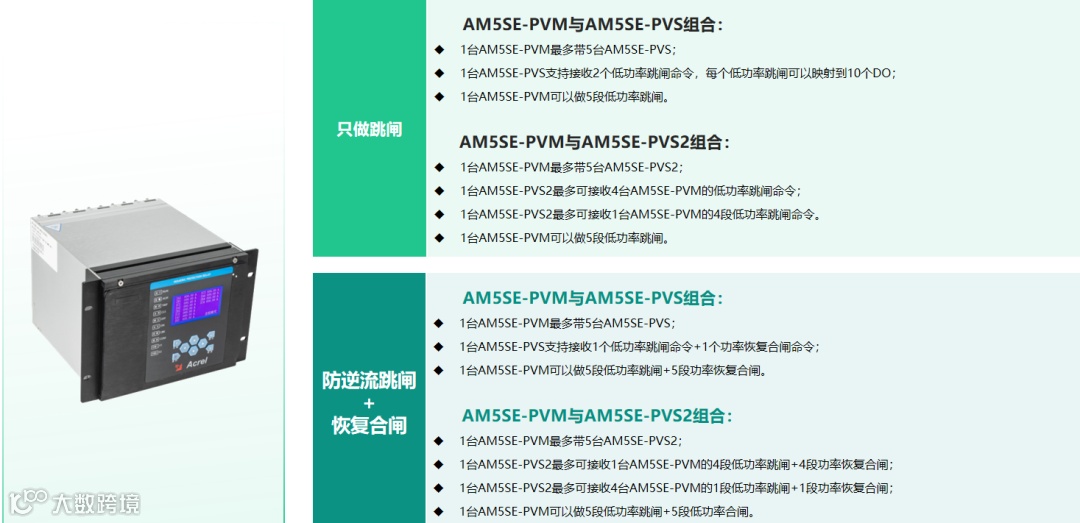

当监测点与并网柜距离在 100 米至 20 公里之间时，采用 “主机 + 从机” 架构。主机部署在监测点采集功率数据，从机安装在各并网单元，通过单模或多模光纤传输指令，支持多段低功率跳闸与合闸恢复，最多可实现 5 段分级控制，适配多并网点协同保护。

3. GOOSE 通信方案：长距离组网场景适配

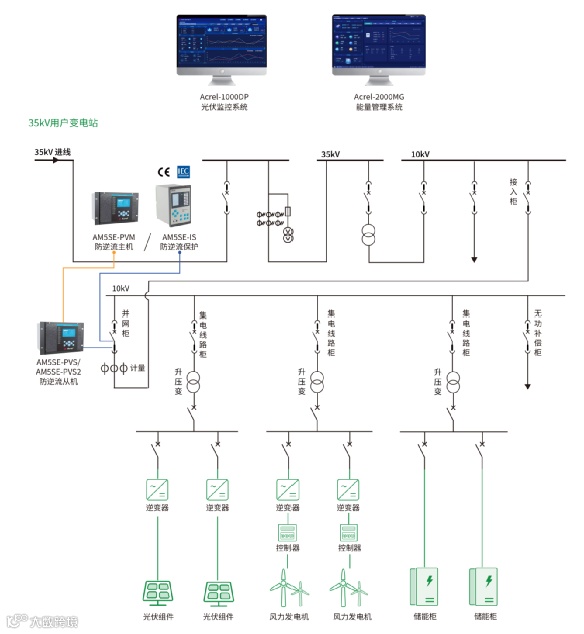

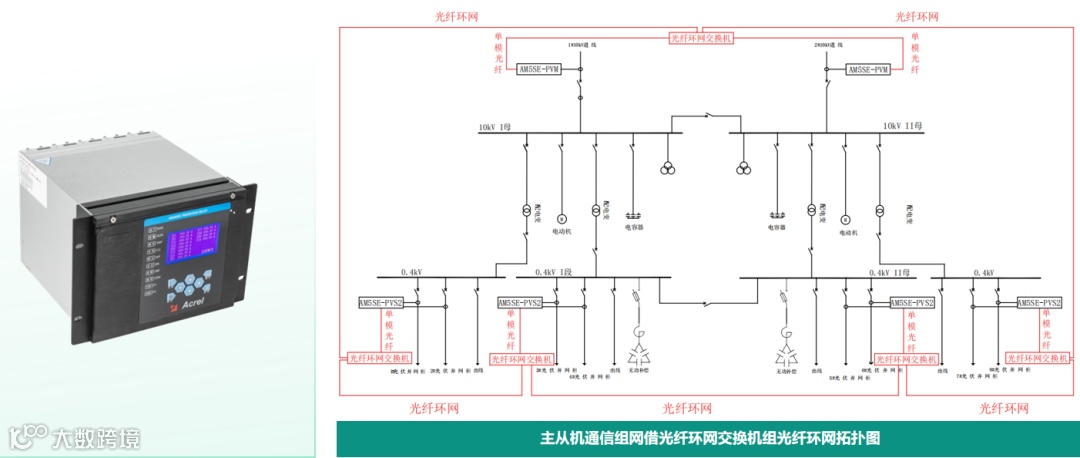

针对并网点距离超过 5 公里的远距离场景，通过 GOOSE 通信实现主从机组网。主机可支持 8 段跳闸与合闸控制，从机最多接收 22 条命令，借助光纤环网交换机构建通信网络，确保远距离指令传输的稳定性与实时性，适配大型分布式光伏电站的多区域并网需求。

实战案例：方案落地效果参考

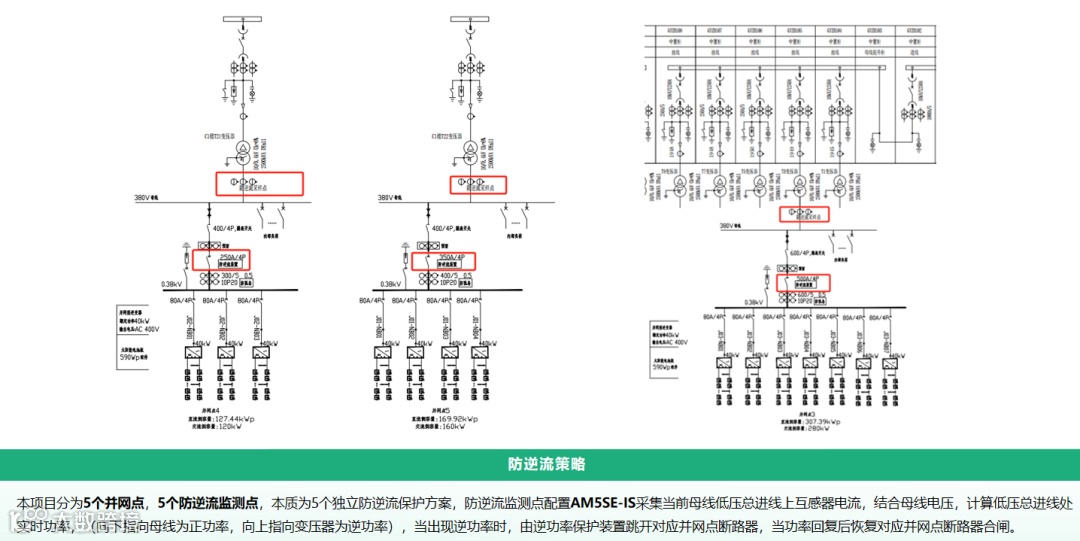

•太原移动 911.55kWp 光伏项目：5 个低压并网点，监测点与并网柜距离均在 100 米内，采用单机版 AM5SE-IS 装置 + 软件调节，实现每个并网点独立防逆流，确保光伏电力仅自用不倒送。

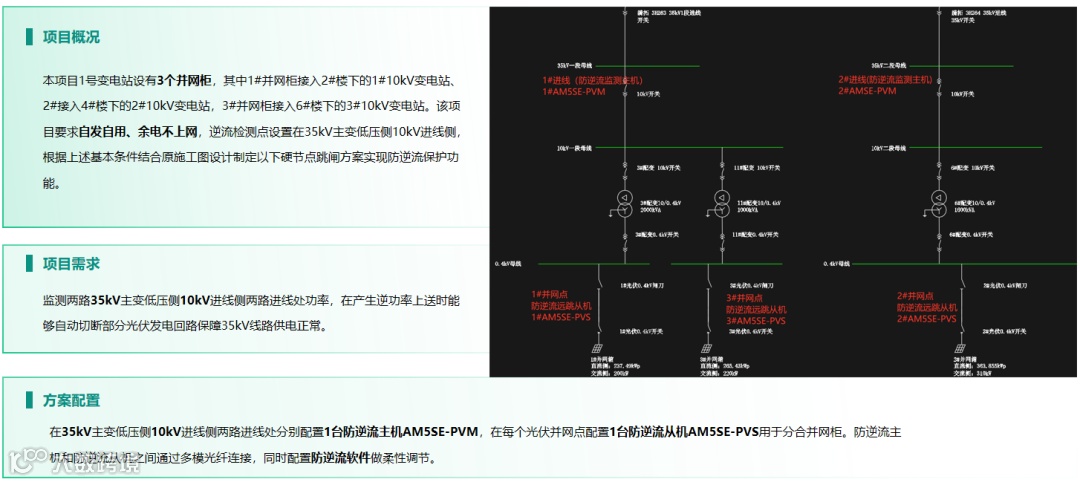

•临港 730kW 光伏项目：3 个 10kV 并网点，监测点与并网柜距离超 1 公里，采用主从机光纤直跳方案，通过分级跳闸策略，既避免逆电，又最大化保留可用发电容量。

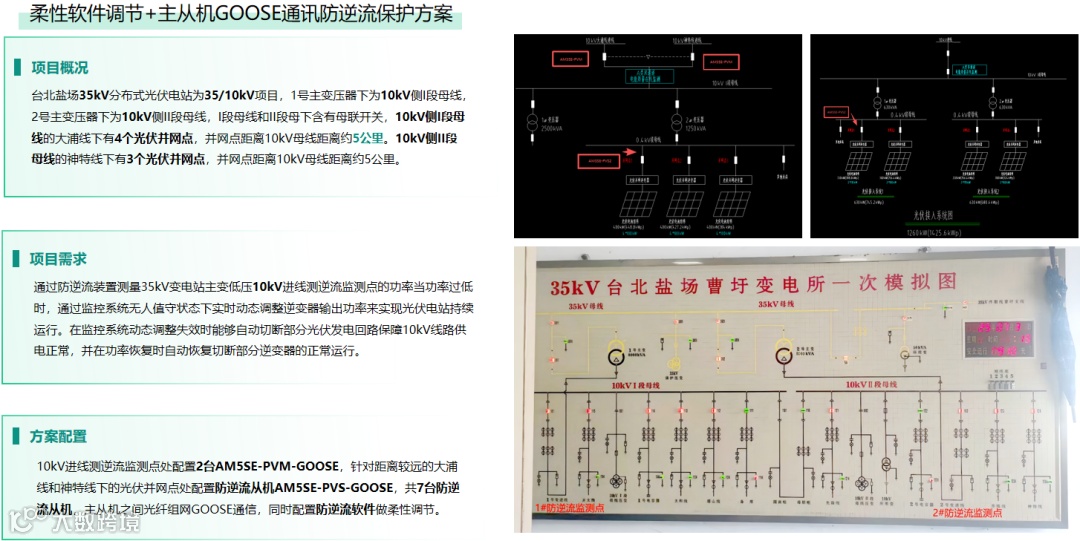

•台北盐场 35kV 光伏项目：7 个并网点距离监测点约 5 公里，采用 GOOSE 通信组网，主从机通过光纤环网传输指令，实现无人值守下的动态功率调整与跳闸保护，保障电站持续合规运行。

总结：防逆流的关键是 “精准匹配场景”

工商业光伏储能并网防逆流，核心是根据电压等级、并网点距离、发电规模等实际情况，选择适配的方案类型。通过软件与硬件的协同，既满足电网合规要求，又能减少不必要的发电中断，实现 “自发自用、余电不浪费、电网不承压” 的平衡目标。
