消费类合金材料性能全解析：铝合金、锌合金、镁合金与钛合金对比

从强度、重量到应用场景，一文看懂四大常用合金特性

随着消费者对产品品质和外观要求的提升，金属材质因其高端、坚固的特性，逐渐取代传统塑料成为消费类产品的主流选择。在众多合金材料中，铝合金、锌合金、镁合金和钛合金应用最为广泛，各自具备独特性能与适用场景[k]。

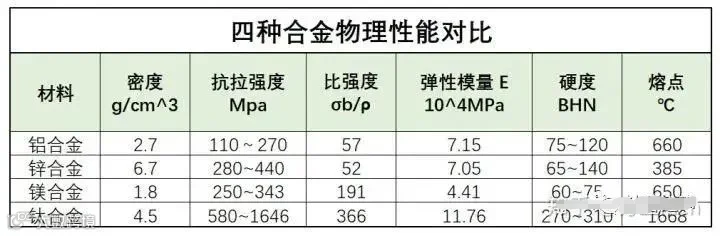

从物理性能来看，钛合金硬度和抗拉强度最高，但密度适中，比强度优异；镁合金则以最轻的比重（约1.8g/cm³）著称，比强度高，适合对轻量化要求高的结构件[k]。锌合金密度最大（6.3～6.7g/cm³），虽绝对强度尚可，但比强度最低；铝合金密度为2.63～2.85g/cm³，综合性能良好，应用最广[k]。

铝合金

铝合金具有较高的强度（抗拉强度110～270MPa）、良好的铸造性、塑性加工性、导电导热性及耐蚀性，压铸流动性好，熔点为660℃[k]。其加工工艺多样，包括压铸、挤出、机加工、冲压和锻造，广泛用于建筑型材、机械设备框架、电子产品外壳等[k]。

由于压铸铝合金含硅量较高，阳极氧化表面处理效果较差，因此外观要求高的快消品外壳多采用挤出或冲压工艺成型[k]。高强度铝合金主要为2XXX和7XXX系，抗拉强度超过480MPa，常用于航空、高端器材等领域[k]。

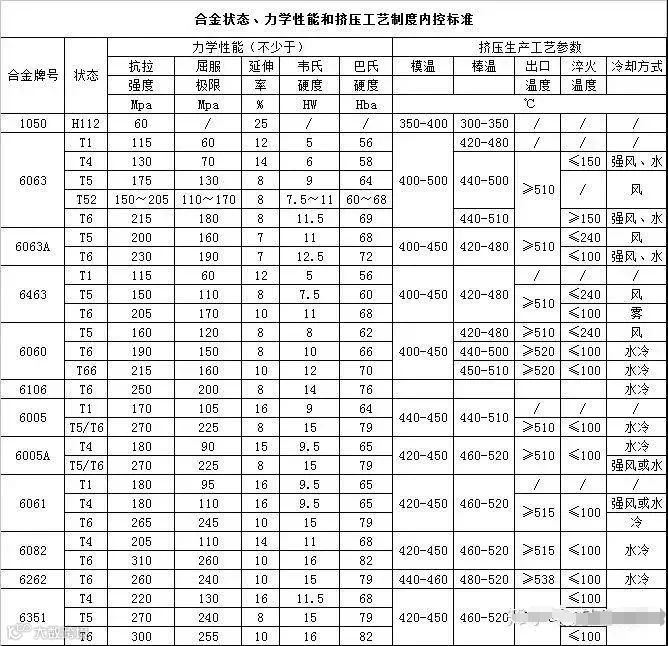

常用铝合金性能表

锌合金

锌合金熔点低（385℃），流动性好，易于压铸成型，适合制造形状复杂、薄壁精密件，铸件表面光滑[k]。抗拉强度为280～440MPa，但密度大，为四种合金中最重者[k]。

锌合金在常温下机械性能良好，但高温抗拉强度下降明显，低温下易脆，且存在时效老化问题，长期使用后强度降低、易断裂，因此不推荐用于关键承力或长期服役部件，如水龙头等[k]。

常用压铸锌合金为ZAMAK系列，其中ZAMAK 3应用最广，适用于玩具、灯具、装饰件等对强度要求不高的产品；ZAMAK 5用于汽车配件、机电零件等强度要求较高的场合[k]。

镁合金

镁合金是目前最轻的金属结构材料，密度约为1.8g/cm³，比强度高，可达133，部分高强度型号媲美钛合金[k]。其弹性模量大，减震性能优于铝合金，在受冲击时吸收能量能力更强[k]。

熔点为650℃，压铸性能优良，最小壁厚可达0.5mm，尺寸精度高，适用于制造复杂薄壁件[k]。此外，镁合金散热性能优越，更适合用于高热源设备外壳，如笔记本电脑、投影仪等[k]。

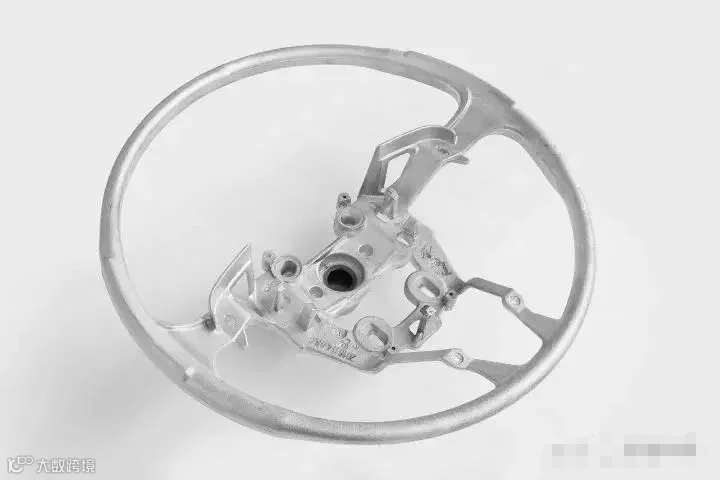

广泛应用于中高端数码相机骨架、手机与笔记本外壳、汽车方向盘、座椅框架等对轻量化和强度要求高的结构件[k]。

钛合金

钛合金密度约4.51g/cm³，约为钢的60%，但强度高，比强度远超多数金属材料，同时具备优异的耐腐蚀性和耐热性[k]。广泛用于航空发动机部件、飞机结构件、火箭及高速飞行器等高端领域[k]。

钛合金分为α型、(α+β)型和β型三类，我国以TA、TC、TB表示[k]。其生物相容性极佳，无毒且可与人体组织相容，常用于制造人工骨骼、血管支架、牙齿矫形丝等医疗器械[k]。

TiNi合金具有形状记忆效应和超弹性，应用于血栓过滤器、脊柱矫形棒、心脏修补元件等[k]。但由于熔点高（1668℃）、导热性差（仅为钢的1/7），加工难度大，刀具磨损严重，制造成本高昂[k]。

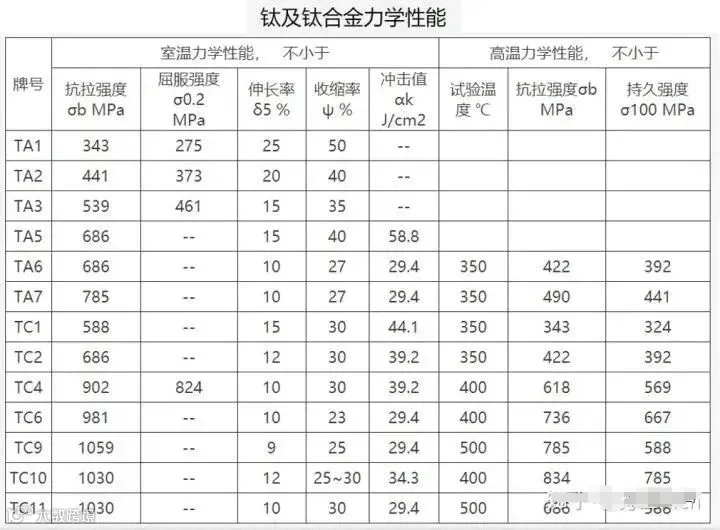

部分钛和钛合金的力学性能
